Przykręcany ogranicznik łańcucha kotwicznego typu psiego do łańcucha 17–68 mm | Typ JIS F 2002, staliwo lub żeliwo sferoidalne

Przegląd produktu

Ten przykręcany ogranicznik łańcucha kotwicznego typu psiego wykorzystuje koncepcję wymiarów i układu gąsienic starszej sprężarki do kabli łańcuchowych typu psiego JIS F 2002, podczas gdy korpus może być dostarczony ze staliwa lub żeliwa sferoidalnego zamiast oryginalnego materiału z żeliwa szarego. Urządzenie składa się z prowadnicy łańcucha, zaczepu zawiasowego, sworznia zawiasu i sworznia blokującego i jest instalowane na przygotowanym fundamencie za pomocą śrub, a nie poprzez bezpośrednie spawanie korpusu ogranicznika z konstrukcją pokładu.

Przykręcany fundament jest kluczową cechą w projektach, w których może zaistnieć potrzeba usunięcia całego korka w celu kontroli, naprawy lub wymiany. Dostarczona seria rozmiarów obejmuje rozmiary nominalne od 19 do 68 dla łańcuchów kotwicznych od 17 do 68 mm, z układami torów klasy A i klasy B dobranymi zgodnie z wymaganym przejściem szekli łączącej / szekli Kentera. Ponieważ oferowany materiał korpusu został zmieniony w stosunku do pierwotnej standardowej podstawy materiałowej, ostateczny gatunek materiału, śruby fundamentowe, przydatność konstrukcyjna, podstawa obciążenia, zakres kontroli i akceptacja powinny być zgodne z zatwierdzonym rysunkiem i specyfikacją projektu.

Szybkie specyfikacje

• Montaż: montaż za pomocą śrub fundamentowych → umożliwia demontaż kompletnego stopera bez odcinania korpusu od fundamentu tarasu, zgodnie z zatwierdzonym projektem śrub i fundamentów.

• Podstawa projektu: Geometria sprężarki z kablem łańcuchowym typu JIS F 2002 → używana jako starsze odniesienie do wymiarów i układu, a nie jako stwierdzenie niezmienionej zgodności materiałowej.

• Opcje materiału korpusu: staliwo lub żeliwo sferoidalne → dokładny gatunek, właściwości mechaniczne i certyfikacja materiału do potwierdzenia dla projektu.

• Zakres rozmiarów nominalnych: 19 do 68 → odpowiada odpowiednim średnicom łańcuchów kotwicznych od 17 do 68 mm w dołączonej tabeli wymiarów.

• Układ klas: Klasa A / Klasa B → dobierane w zależności od wymaganej orientacji połączenia lub szekli Kentera przez tor łańcucha.

• Układ roboczy: zaczep na zawiasach + sworzeń blokujący → zapewnia bezpośrednie mechaniczne zabezpieczenie w poprzek toru łańcucha po ustawieniu łańcucha.

• Połączenie fundamentu: korpus, śruby, płyta fundamentowa i lokalne wzmocnienie pokładu tworzą ścieżkę przenoszenia obciążenia → wszystko należy sprawdzić na zatwierdzonym rysunku montażowym.

• Masa referencyjna: oryginalne wartości ze starszych projektów są zachowywane tylko w Backend Engineering Reference → ostateczna masa produktu musi zostać przeliczona/potwierdzona dla wybranego korpusu ze staliwa lub żeliwa sferoidalnego.

Główne parametry techniczne

Dobór rdzenia i wymiary montażowe z dostarczonej serii wymiarowej typu JIS F 2002. Wymiary podano w mm.

Przewodnik po wyborze i zapytaniach

• Krok 1: Potwierdź układ przykręcanych zaczepów typu JIS F 2002, rozmiar nominalny 19 do 68 i klasę A lub klasę B zgodnie z wymaganym przejściem szekli.

• Krok 2: Podaj średnicę łańcucha kotwiącego, gatunek łańcucha, jeśli jest znany, szczegóły łączenia / szekli Kentera, położenie linii środkowej łańcucha i wymaganą orientację szekli w torze.

• Krok 3: Potwierdź materiał korpusu: staliwo lub żeliwo sferoidalne. Podaj wymagany gatunek materiału, wymagania dotyczące niskiej temperatury / udarności, jeśli takie istnieją, poziom certyfikatu materiałowego i wymagania dotyczące zatwierdzenia.

• Krok 4: Dostarcz zatwierdzony rysunek fundamentu przedstawiający układ otworów na śruby, specyfikację śrub, płytę fundamentową, wzmocnienie pokładu, wysokość montażu, prowadzenie łańcucha i luz roboczy.

• Krok 5: Potwierdź system powłokowy, kontrolę odlewu, kontrolę wymiarową, wymagania NDT, identyfikowalność materiału, dokumentację producenta i zakres dowolnej klasy / strony trzeciej.

• Krok 6: Podaj ilość, typ statku, cel nowej budowy lub wymiany, miejsce instalacji, miejsce dostawy, wymagany czas dostawy i zdjęcia istniejącego sprzętu, jeśli są dostępne.

Struktura

Korpus / prowadnica łańcuchowa ze staliwa lub żeliwa sferoidalnego | Pies na zawiasach | Sworzeń zawiasu | Trzpień blokujący | Podkładka | Zawleczka | Złącze fundament-śruba | Powłoka ochronna dostosowana do projektu

Instalacja śrubowa, zalety materiałowe i inżynieryjne

• Przykręcane mocowanie do fundamentu jest główną cechą konstrukcyjną tej konstrukcji i umożliwia usunięcie całego zatyczki w celu naprawy lub wymiany w warsztacie, pod warunkiem, że fundament i rozstaw śrub pozostają odpowiednie.

• Staliwo można wybrać tam, gdzie projekt wymaga twardszego odlewu i kontroli/identyfikowalności specyficznej dla projektu; dokładny gatunek i kryteria akceptacji muszą zostać uzgodnione przed produkcją.

• Można wybrać żeliwo sferoidalne, jeśli preferowany jest odlew z żeliwa sferoidalnego; dokładny gatunek, właściwości mechaniczne i przydatność usług muszą zostać potwierdzone w specyfikacji projektu.

• Układy bieżni klasy A i klasy B umożliwiają różne orientacje przejścia szekli łączącej / szekli Kentera i powinny być wybierane na podstawie rzeczywistego połączenia łańcucha, a nie tylko na podstawie nominalnej średnicy łańcucha.

• Ścieżka stykowa łańcucha, krawędzie zaczepowe i styki sworzni powinny być wolne od szkodliwych zadziorów, ostrych lokalnych krawędzi i zakłóceń montażowych, które mogłyby uszkodzić łańcuch lub uniemożliwić prawidłowe zablokowanie.

• Śruby fundamentowe, płyta fundamentowa, konstrukcja pomostu i lokalne zbrojenie stanowią część ścieżki przenoszenia obciążenia; dlatego też instalację śrubową należy rozpatrywać jako kompletny interfejs konstrukcyjny.

• Zmiana materiału korpusu sama w sobie nie ustanawia nowego udźwigu, obciążenia próbnego ani obciążenia niszczącego. Wszelkie wymagania dotyczące nośności, weryfikacji projektu lub testów muszą opierać się na zatwierdzonym projekcie i kryteriach akceptacji.

Atrybuty niestandardowe

• Podstawa projektu: dotychczasowa geometria typu JIS F 2002 → zachowana ze względu na zgodność wymiarową i rozmieszczenie śrub; nie są prezentowane jako niezmienna zgodność materialna.

• Typ produktu: Blokada łańcucha kotwicznego typu psiego / kompresor linki łańcucha → urządzenie montowane na fundamencie do mechanicznego mocowania łańcucha kotwicy.

• Montaż: Fundament śrubowy → układ śrub, płyta fundamentowa i wzmocnienie pokładu należy potwierdzić na podstawie zatwierdzonego rysunku.

• Rozmiar nominalny: 19 / 22 / 25 / 28 / 32 / 36 / 40 / 44 / 48 / 52 / 56 / 60 / 64 / 68 → wybrany zgodnie ze średnicą łańcucha i rysunkiem montażowym.

• Klasa: A lub B → wybrana w zależności od orientacji łączenia / przejścia szekli Kentera.

• Materiał korpusu: Staliwo lub żeliwo sferoidalne → dokładny gatunek i wymagania dotyczące właściwości mechanicznych należy potwierdzić przed produkcją.

• Status materiału: Aktualizacja materiału specyficzna dla projektu → Oryginalna baza materiałowa JIS F 2002 nie jest używana jako oferowany materiał korpusu.

• Obróbka powierzchniowa: czyszczenie strumieniowe + powłoka morska określona w projekcie → system końcowy zgodny z wybranym materiałem i wymaganiami dotyczącymi powłoki statku/stoczni.

• Nośność: Do potwierdzenia → brak udźwigu, obciążenie próbne lub obciążenie niszczące należy wywnioskować z nominalnego rozmiaru łańcucha lub dotychczasowej masy referencyjnej.

• Wymóg certyfikatu: Zgodnie z wymaganiami projektu → dokumenty producenta, materiału, NDT lub klasy podlegają uzgodnionemu zakresowi kontroli.

Jak to działa

Łańcuch kotwiczny jest ustawiony w prowadnicy łańcucha → Zaczep przegubowy obraca się w poprzek łańcucha → Sworzeń blokujący i części ustalające zabezpieczają zaczep w pozycji zamkniętej → Ruch łańcucha jest mechanicznie ograniczany przez korpus stopera i przykręcany fundament → Części ustalające są zwalniane, a zaczep otwierany przed wznowieniem ruchu łańcucha

Aplikacje

Wymiana przykręcanych ograniczników łańcucha kotwicznego typu psiego | Systemy kotwiące określone na rysunku | Projekty modernizacyjne wymagające wyjmowanego sprzętu montowanego na fundamencie | Zastosowania w nowych budynkach, gdzie układ śrubowy typu JIS F 2002 jest specjalnie zatwierdzony

Certyfikaty i zalety

Certyfikaty i dokumenty inspekcyjne można uporządkować zgodnie z wymaganiami projektu, uzgodnioną identyfikowalnością materiału, zakresem inspekcji i procedurą zatwierdzenia przez towarzystwo klasyfikacyjne. Nie są one automatycznie uwzględniane, chyba że określono to w zamówieniu.

Certyfikacja: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certyfikat testu Makers.

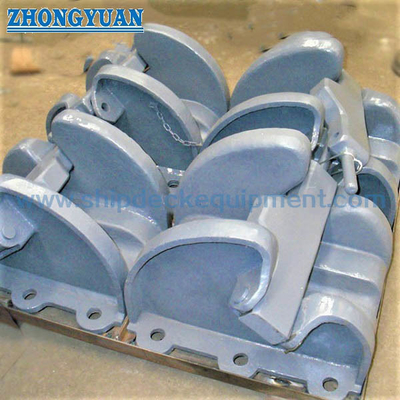

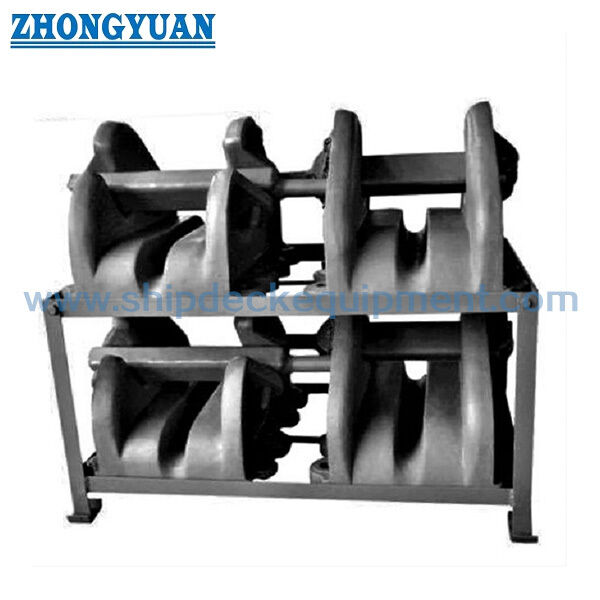

Rysunek i zdjęcia

Często zadawane pytania

P1: Jaka jest główna cecha instalacyjna tego ogranicznika łańcucha kotwicznego typu psa?

A1: Nadwozie jest mocowane do przygotowanego fundamentu za pomocą śrub, a nie przyspawane na stałe do pokładu. Umożliwia to demontaż całego urządzenia w celu kontroli, naprawy lub wymiany, w zależności od zatwierdzonego fundamentu i konstrukcji śrub.

P2: Czy korpus może być wykonany ze staliwa lub żeliwa sferoidalnego?

Odpowiedź 2: Tak, jako specyficzna dla projektu aktualizacja materiałowa starszej geometrii typu JIS F 2002. Wybrany gatunek, właściwości mechaniczne, jakość odlewu, dokumentacja materiałowa i przydatność konstrukcyjna muszą zostać potwierdzone przed produkcją. Zmodyfikowanego materiału nie należy opisywać jako niezmienionej zgodności materiałowej JIS F 2002.

P3: Jakie informacje są wymagane przed wyceną?

A3: Potwierdź rozmiar nominalny, średnicę łańcucha, klasę A lub B, szczegóły szekli, materiał korpusu, gatunek materiału, wzór śrub fundamentowych, wspornik pokładu, powłokę, zakres inspekcji/certyfikatu, ilość i wymagania dotyczące dostawy. Jeśli to możliwe, należy dostarczyć rysunek instalacyjny lub zamienny.

dostawa. Dostarcz rysunek fundamentu z rozmieszczeniem śrub i podporą konstrukcyjną.
