Super Cell Rubber Fender dla portów i terminali morskich
Przegląd produktu
Super Cell Rubber Fender dla portów i terminali morskich to stały, osiowo ściskany błotnik z pustym, cylindrycznym korpusem gumowym i zintegrowanymi kołnierzami montażowymi. Dostarczana seria obejmuje nominalne wysokości od 400 do 3000 mm, z katalogową wydajnością przy 52,5% odkształcenia osiowego. Geometria zapewnia szeroką stopę montażową do przenoszenia obciążeń na konstrukcję nabrzeża i dobrze nadaje się do systemów wykorzystujących stalowy panel przedni.
Kompletny system błotników komórkowych może łączyć jedną lub więcej jednostek gumowych z wykonanym stalowym panelem przednim typu zamknięta skrzynia, podkładkami UHMW-PE mocowanymi śrubami, kotwami i ocynkowanymi ogniowo łańcuchami podporowymi/ograniczającymi. Ostateczna klasa błotnika, powierzchnia panelu i układ łańcuchów są wybierane na podstawie energii dobijania, dopuszczalnej siły reakcji, limitów ciśnienia kadłuba statku, luzu montażowego i specyficznych dla projektu warunków eksploatacji.
Szybka specyfikacja
- Typ produktu: Stały błotnik morski typu komórkowego
- Dostarczany zakres wysokości nominalnej: 400–3000 mm
- Katalogowe odkształcenie osiowe: 52,5%
- Referencyjne ściskanie dla krzywej wydajności: do 55%
- Opublikowane grupy wydajności: Górna-Wysoka | Wysoka | Standardowa | Niska
- Typowy układ systemu: Jednostka gumowa | stalowy panel przedni typu zamknięta skrzynia | podkładki UHMW-PE | kotwy | ocynkowane ogniowo łańcuchy
- Typowe zastosowania: Terminale kontenerowe, masowe, naftowe i gazowe, ładunków ogólnych, promowe/RoRo i wycieczkowe
Kontrola materiału gumowego: wytrzymałość na rozciąganie ≥16 MPa, wydłużenie przy zerwaniu ≥400%, twardość ≤78 Shore A i odkształcenie trwałe przy ściskaniu ≤30%, z dodatkowymi testami właściwości gumy dobranymi do specyfikacji projektu.
Konfiguracja konstrukcji i systemu błotników
Gumowy element komórki | wykonany stalowy panel przedni typu zamknięta skrzynia | mechanicznie przykręcane podkładki UHMW-PE | części kotwiące/wbudowane | łańcuchy wagowe, naprężeniowe i/lub ścinające zgodnie z wymaganiami projektu systemu.
Panel przedni jest określony ze stali Q355B zgodnie z GB/T 1591-2018 lub zatwierdzonym odpowiednikiem, chyba że wymagana jest inna klasa stali projektowej. Konstrukcja typu zamknięta skrzynia podlega kontroli szczelności/wycieków w celu zmniejszenia ryzyka wnikania wody. Zewnętrzne powierzchnie stalowe są przygotowane do Sa 2½ i zabezpieczone systemem powłok morskich zdefiniowanym w projekcie, zgodnym z ISO 12944; ocynkowanie ogniowe jest stosowane do zespołów łańcuchowych, jeśli jest to określone. Podkładki są wykonane z dziewiczej, czarnej, stabilizowanej UV UHMW-PE, zazwyczaj o grubości 50–80 mm, z ostateczną grubością określoną przez ciśnienie kontaktowe, zapas zużycia i warunki eksploatacji.
Główne parametry techniczne
|
Pozycja |
Opublikowany / Dostarczony zakres |
Uwaga dotycząca wyboru |
|---|---|---|
| Zakres wysokości nominalnej | H400–H3000 | 14 wymienionych rozmiarów, w tym H1250 |
| Warunek znamionowego ściskania | 52,5% odkształcenia osiowego | Punkt odniesienia dla wydajności katalogowej |
| Grupy wydajności | 4 grupy | Górna-Wysoka / Wysoka / Standardowa / Niska |
| Konfiguracja panelu | Stalowy panel typu zamknięta skrzynia | Z przykręcanymi podkładkami UHMW-PE |
| Instalacja | Pojedyncza / podwójna / wielokrotna | Zależne od luzu i obliczeń systemu |
| Główna podstawa wyboru | Energia + reakcja + ciśnienie kadłuba | Nie tylko wysokość nominalna |
|
Rozmiar nominalny |
H |
h |
D1 |
D2 |
Otwory montażowe |
MD |
h1 |
L |
|---|---|---|---|---|---|---|---|---|
| H400 | 400 | 25 | 550 | 650 | 4 × Ø30 | 22 | 10 | 270 |
| H500 | 500 | 25 | 550 | 650 | 4 × Ø32 | 24 | 12 | 300 |
| H630 | 630 | 30 | 700 | 840 | 4 × Ø39 | 30 | 14 | 330 |
| H800 | 800 | 30 | 900 | 1050 | 6 × Ø40 | 32 | 14 | 360 |
| H1000 | 1000 | 35 | 1100 | 1300 | 6 × Ø47 | 39 | 18 | 430 |
| H1150 | 1150 | 40 | 1300 | 1500 | 6 × Ø50 | 42 | 22 | 500 |
| H1250 | 1250 | 45 | 1450 | 1650 | 6 × Ø53 | 45 | 22 | 500 |
| H1450 | 1450 | 47 | 1650 | 1850 | 6 × Ø61 | 52 | 26 | 570 |
| H1600 | 1600 | 50 | 1800 | 2000 | 8 × Ø61 | 52 | 28 | 570 |
| H1700 | 1700 | 55 | 1900 | 2100 | 8 × Ø66 | 56 | 30 | 620 |
| H2000 | 2000 | 55 | 2000 | 2200 | 8 × Ø74 | 64 | 32 | 700 |
| H2250 | 2250 | 60 | 2300 | 2550 | 10 × Ø74 | 64 | 36 | 700 |
| H2500 | 2500 | 70 | 2700 | 2950 | 10 × Ø74 | 64 | 38 | 700 |
| H3000 | 3000 | 75 | 3150 | 3350 | 12 × Ø90 | 76 | 40 | 800 |
|
Rozmiar |
Reakcja Górna-Wysoka (kN) |
Energia Górna-Wysoka (kJ) |
Reakcja Wysoka (kN) |
Energia Wysoka (kJ) |
|---|---|---|---|---|
| H400 | 96 | 16.7 | 83.4 | 14.4 |
| H500 | 162 | 35.6 | 140 | 30.1 |
| H630 | 258 | 71.6 | 224 | 61.7 |
| H800 | 412 | 145.2 | 355 | 124.6 |
|
Rozmiar |
Reakcja Standardowa (kN) |
Energia Standardowa (kJ) |
Reakcja Niska (kN) |
Energia Niska (kJ) |
|---|---|---|---|---|
| H400 | 63.7 | 11.1 | 51.0 | 8.8 |
| H500 | 108 | 23.4 | 86.3 | 17.8 |
| H630 | 172 | 47.1 | 137.3 | 38.2 |
| H800 | 275 | 96.1 | 211 | 74.5 |
Przewodnik wyboru i zapytania
Krok 1 – Określenie wymagań dotyczących dobijania: Podaj typ i zakres rozmiaru statku, układ nabrzeża, projektową energię dobijania, dopuszczalną reakcję błotnika i limit ciśnienia kadłuba.
Krok 2 – Wybór wysokości i grupy wydajności: Dopasuj wymaganą obwiednię energii/reakcji w określonym stanie operacyjnym; nie wybieraj tylko na podstawie nominalnej wysokości błotnika.
Krok 3 – Określenie systemu czołowego: Potwierdź wymiary panelu, powierzchnię/grubość podkładki UHMW-PE, dostępny luz montażowy, interfejs kotwy i wymagane łańcuchy wagowe/naprężeniowe/ścinające.
Krok 4 – Potwierdzenie warunków projektu i weryfikacja: Podaj zakres temperatur, założenia dotyczące kąta/prędkości dobijania, obowiązującą podstawę projektową/testową, wymagania dotyczące dokumentacji i wszelkie obserwacje stron trzecich.
Kluczowe zalety inżynieryjne
- Katalogowa kompresja osiowa na poziomie 52,5% zapewnia praktyczny zakres wyboru energii/reakcji dla stałych systemów błotników nabrzeżnych.
- Okrągła stopa montażowa rozkłada obciążenia błotnika na szeroki obszar wsparcia i efektywnie integruje się z dużymi panelami czołowymi.
- Geometria komory jest stabilna pod normalnymi składowymi ścinania; łańcuchy systemowe można dodać tam, gdzie wymagają tego waga panelu, obciążenie naprężeniowe lub ograniczenie ścinania.
- Seria wymiarowa H400–H3000 obsługuje szeroki zakres układów nabrzeży bez tworzenia oddzielnych cienkich stron dla poszczególnych rozmiarów.
Instalacja i interfejs systemu
Komora gumowa jest instalowana między konstrukcją nabrzeża a panelem czołowym. Należy zapewnić wystarczający luz promieniowy i krawędziowy, aby korpus gumowy mógł rozszerzać się i odkształcać bez zakłóceń. W przypadku układów wieloelementowych odstępy muszą również zapobiegać zakłóceniom między sąsiednimi błotnikami lub konstrukcją panelu podczas całego cyklu ściskania.
W przypadku nowych nabrzeży żelbetowych kotwy wbudowane można instalować za pomocą szablonu. W przypadku istniejących konstrukcji można stosować odpowiednie kotwy wklejane dopiero po weryfikacji konstrukcyjnej. Ostateczne osadzenie, zbrojenie, odległości od krawędzi, geometria panelu, wsporniki łańcuchów i długości łańcuchów są ustalane przez zatwierdzony projekt GA i układ kotew.
Inspekcja i dokumentacja
Podstawowa weryfikacja jakości obejmuje inspekcję wizualną i wymiarową, testy właściwości fizycznych gumy oraz pełnowymiarową weryfikację siły reakcji i absorpcji energii przy uzgodnionym stanie testowym. W przypadku dostarczenia stalowego panelu czołowego, dokumentacja produkcyjna może obejmować inspekcję spoin/NDT zgodnie ze specyfikacją, testy szczelności zamkniętej skrzyni lub testy szczelności powietrznej, inspekcję powłok i zapisy grubości suchej warstwy. Zespoły łańcuchów ocynkowanych ogniowo i materiały podkładek UHMW-PE są weryfikowane zgodnie ze specyfikacją projektu.
Wytyczne PIANC dotyczące błotników 2024 (MarCom WG211) są aktualnym międzynarodowym przewodnikiem projektowania, produkcji i testowania systemów błotników. Wszelkie oświadczenia o zgodności projektu, dopuszczeniu typu, certyfikacji produktu lub testach pod nadzorem muszą być powiązane z faktycznym zakresem kontraktowym i dokumentacją pomocniczą.
Zastosowania
Terminalne kontenerowe i masowe | terminale naftowe i gazowe | nabrzeża ładunków ogólnych | terminale promowe i RoRo | terminale wycieczkowe | projekty nabrzeży wojskowych i wieloużytkowych, gdzie odpowiedni jest stały system błotników typu komórkowego.

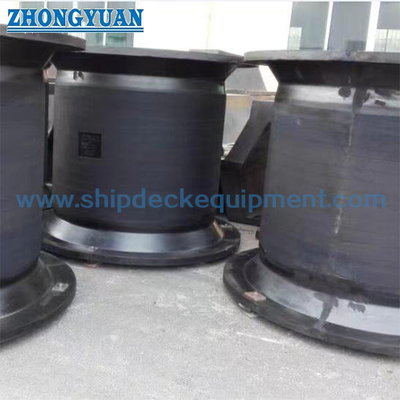

Rysunki i zdjęcia
FAQ
Jak wybrać odpowiedni Super Cell Rubber Fender? — Wybierz na podstawie wymaganej energii dobijania i dopuszczalnej reakcji, a następnie sprawdź ciśnienie kadłuba, wysokość, rozmiar panelu, luz i warunki testowe projektu.
Czy błotnik komórkowy może być dostarczony z panelem przednim i podkładką UHMW-PE? — Tak. Może być zintegrowany ze stalowym panelem typu zamknięta skrzynia, przykręcaną podkładką UHMW-PE, kotwami i łańcuchami zaprojektowanymi przez projekt.
Co jest weryfikowane przed dostawą? — Uzgodniony ITP może obejmować wymiary, właściwości gumy, wydajność reakcji/energii, produkcję/szczelność panelu, systemy ochrony oraz zapisy materiałowe/dokumentacyjne.
