GB / T 3844 Typ pręta kotwicznego Łańcuch kotwiczny Stoper Sprzęt do cumowania statków

GB / T 3844 Typ pręta kotwicznego Łańcuch kotwiczny Stoper Sprzęt do cumowania statków

Szczegóły Produktu:

Miejsce pochodzenia: Chiny
Nazwa handlowa: Zhongyuan
Orzecznictwo: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc.
Numer modelu: Standardowy i dostosowany

Zapłata:

Minimalne zamówienie: 1
Cena: As per quotation
Szczegóły pakowania: Paleta lub dostosowana
Czas dostawy: Zgodnie z ofertą
Zasady płatności: TT, L/C itp.
Możliwość Supply: Zaspokajaj potrzeby klientów
Najlepsza cena Kontakt

Szczegóły informacji
Norma techniczna: GB/T 3844-2000 Rodzaj: Typ dźwigni rolkowej
Rozmiar łańcucha: 42-132mm Materiały: Stal miękka, stal C-Mn, stal nierdzewna, stal odlewnicza, żeliwo sferoidalne, kucie stali
Certyfikaty klasyfikacyjne: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA Obróbka powierzchniowa: piaskowanie do S2.5 + jedna warstwa epoksydowego gruntu czasowej ochrony, ocynkowana, polerowana, do
Podkreślić:

ogranicznik łańcucha dźwigni rolki

,

ogranicznik łańcucha dźwigni rolki morskiej

,

GB / T 3844-2000 Sprzęt do cumowania statków

opis produktu

GB / T 3844 Typ pręta kotwicznego Łańcuch kotwiczny Stoper Sprzęt do cumowania statków



Opis

Stoper łańcucha służy do mocowania łańcucha kotwicy i kotwicy w odpowiedniej pozycji nawet w ciężkich warunkach morskich.To zawsze zmniejsza obciążenie wyciągane przez windę kotwiczną.Został zaprojektowany w oparciu o standardową wytrzymałość stopera łańcucha 80% minimalnego obciążenia zrywającego łańcucha kotwicy.Test NDE ma zastosowanie do wszystkich stoperów łańcucha, które wyprodukowaliśmy. Blokada łańcucha kotwicy GB / T 3844 ma zastosowanie do rozmiaru łańcucha od 44 mm do 132 mm.W przypadku mniejszych rozmiarów łańcucha prosimy o kontakt i zapoznanie się z innym standardem projektowania.



Główna specyfikacja techniczna

1. Norma techniczna: GB / T 3844-2000

2. Typ: typ dźwigni rolkowej

3. Rozmiar łańcucha: 42-132 mm

4. Materiały: stal miękka, stal C-Mn, stal nierdzewna, stal odlewnicza, żeliwo sferoidalne, kucie stali,

5. Obróbka powierzchni: piaskowanie do S2.5 + jedna warstwa epoksydowego podkładu czasowego, dostępna galwanizowana, polerowana, dostosowana do indywidualnych potrzeb obróbka powierzchni.

6. Certyfikaty klasyfikacyjne: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS itp.

7. Można dostosować                                                                                                                                                                                                                                                                                                                                                                                                                                   Główny parametr techniczny:



Nominalny
Średnica		 Średnica łańcucha
(mm)		 L L1 L2 L3 L4 B b1 D d1 d2 h1 h2 t t1 Waga
(kg)
44 42~44 1000 370 400 270 80 380 260 484 22 69 392 281 12 32 274
48 46~48 1050 420 450 300 85 446 286 528 26 73 414 306 12 34 351
52 50~52 1100 440 500 320 90 510 310 572 32 77 440 338 14 36 451
56 54~56 1150 450 550 340 92 556 316 600 34 81 460 354 15 38 536
60 58~60 1200 470 570 360 95 610 330 620 38 87 490 378 16 40 651
64 62~64 1250 500 600 370 100 666 346 640 40 94 520 400 17 42 753
68 66~68 1300 550 640 39 102 732 372 680 42 101 540 420 18 45 939
73 70~73 1350 570 670 41 110 800 400 730 45 109 580 460 20 48 1178
78 76~78 1400 610 700 442 115 865 425 780 48 116 630 490 22 50 1422
84 81~84 1460 650 740 475 120 940 454 840 50 124 670 530 24 55 1758
90 87~90 1540 710 780 507 135 1030 484 900 55 132 720 570 26 60 2171
95 92~95 1600 740 820 535 140 1080 508 950 58 139 760 610 28 65 2567
102 97~102 1680 790 870 572 145 1150 540 1020 60 148 800 650 30 70 2755
107 105~107 1750 840 900 600 150 1210 569 1070 63 154 860 690 32 75 3640
114 111~114 1820 880 940 637 160 1270 598 1140 68 163 910 740 34 80 4302
122 117~122 1880 930 1010 679 165 1340 632 1220 70 173 980 790 36 85 5326
132 124~132 1960 1000 1080 730 175 1440 674 1320 75 185 1060 860 38 90 6244

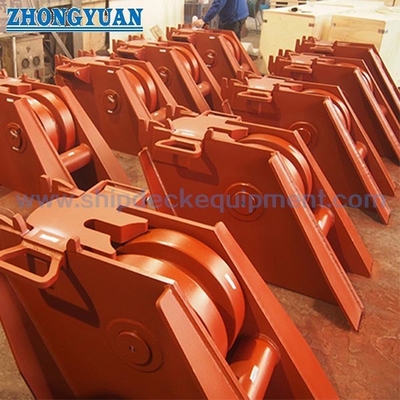

GB / T 3844 Typ pręta kotwicznego Łańcuch kotwiczny Stoper Sprzęt do cumowania statków 0

RysowanieGB / T 3844 Typ pręta kotwicznego Łańcuch kotwiczny Stoper Sprzęt do cumowania statków

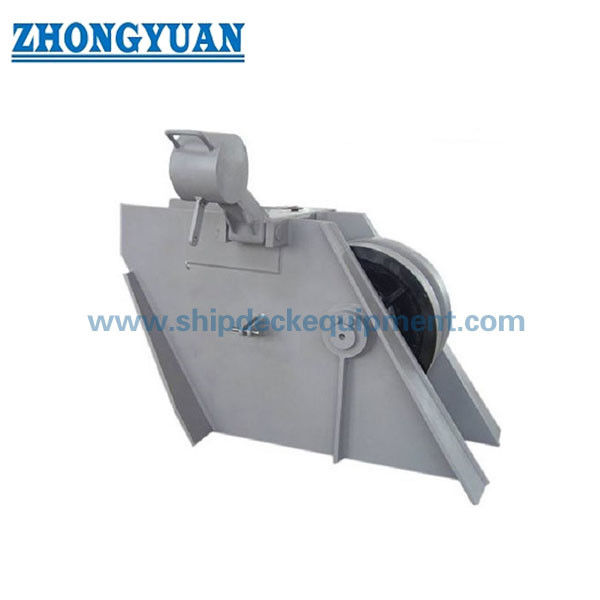

GB / T 3844 Typ pręta kotwicznego Łańcuch kotwiczny Stoper Sprzęt do cumowania statków 1

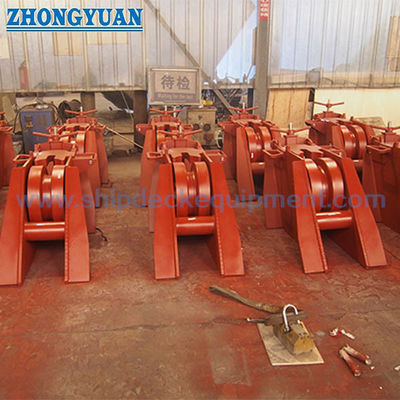

GB / T 3844 Typ pręta kotwicznego Łańcuch kotwiczny Stoper Sprzęt do cumowania statków 2
