4-rolowy uniwersalny żeglarz do kotwiczenia statków JIS F 2026-1980 Typ A

4-rolowy uniwersalny żeglarz do kotwiczenia statków JIS F 2026-1980 Typ A

Przegląd produktu

JIS F 2026-1980 Fairlead typu A to czteroczęste horyzontalny fairlead rolkowy stosowany jako przewodnik liny w układach mocowania statków.Jego konfiguracja czterowalcowa łączy pionowe i poziome rolki wokół otworu liny, dzięki czemu linia mocowania może zmieniać kierunek prowadzenia bez tarcia się bezpośrednio o stałe krawędzie pokładuProdukt jest zazwyczaj wybierany wraz z układem mocowania statku, stosowną średnicą liny drutowej, pozycją montażu i konstrukcją pokładową.

Zgodnie z JIS F 2026-1980 typ A jest formą czterech walców; ta sama norma obejmuje również konfiguracje typu BR i typu BL z różnymi układami walców.wielkości nominalne od 140 do 315 są związane z stosownymi średnicami liny drutowej od 18 do 42.5 mm. Norma określa również harmonogramy materiałów, jakość wizualną i płynne działanie walców.system powlekania i zakres certyfikatu powinny być potwierdzone oddzielnie w odniesieniu do specyfikacji projektu i zatwierdzonego rysunku zbiornika.

Szybkie specyfikacje

• Rodzaj produktu: 4-walcowy uniwersalny fairlead / fairlead z rolkami poziomymi → stosowany do kierowania liniami mocowania poprzez zmiany w kierunku poziomym i pionowym.

• Standard i typ: JIS F 2026-1980 Typ A → konfiguracja czterorolkowa określona w japońskiej normie.

• Wielkość nominalna: 140 / 160 / 180 / 200 / 250 / 315 → do wyboru należy użyć standardowej nazwy; nie należy określać tego zakresu jako średnicy walca.

• Stosowana średnica liny drutowej: od 18 do 42,5 mm → zakres odniesienia dla wstępnego wyboru rozmiaru; ostateczna kompatybilność liny powinna być zgodna z planem mocowania statku.

• Układ rolki: 2 pionowe + 2 poziome rolki → zapewnia czterostronne kierowanie kontaktem liny wokół otworu.

• Masa obliczona jako odniesienie: 187 do 1232 kg → masa odniesienia dla typu A; końcowa masa wytworzona i masa wysyłkowa należy potwierdzić na podstawie zatwierdzonego rysunku produkcji.

• Standardowa podstawa materiałowa: konstrukcja stalowa, elementy rolkowe stalowe/rurowe/wlewane,W projekcie należy potwierdzić klasy JIS i wszelkie nowoczesne równoważne.

• Podstawa kontroli: stan wizualny i płynne ruczne obrotowe walcowanie → oba są wyraźnymi kontrolami jakości w JIS F 2026-1980.

Główne parametry techniczne

Główne dane o wyborze strony internetowej dla JIS F 2026-1980 Typ A. Wymiary są wyrażone w mm, chyba że podano inaczej.nie powinno być przedstawiane jako średnica walca.

Przewodnik do wyboru i zapytania

Krok 1: Potwierdzenie JIS F 2026-1980 typu A i wymaganego rozmiaru nominalnego na podstawie układu mocowania statku lub rysunku zamiennego.

Krok 2: Potwierdź stosowany typ i średnicę liny. W przypadku standardowego zakresu typu A średnica liny jest od 18 do 42,5 mm; należy również sprawdzić konstrukcję liny i faktyczną geometrię ołowiu.

Krok 3: Potwierdź podstawę obciążenia projektu oddzielnie.Nie traktuj liny MBL lub wielkości liny odniesienia jako SWL fairlead.

Krok 4: Potwierdzenie geometrii instalacji, interfejsu podstawy/spoju, grubości pokładu, lokalnego wzmocnienia, wolnych miejsc do obrotu rolki i dostępu do obsługi.Ostateczna konstrukcja nośna pozostaje częścią konstrukcji statku.

Krok 5: Potwierdzenie harmonogramu materiałów, akceptowalnych nowoczesnych odpowiedników klasy JIS, wymogów dotyczących szpilki rolkowej i kręgosłupa, układu smarowania, przygotowania powierzchni i systemu powłoki.

Krok 6: Podaj ilość, rodzaj zbiornika, miejsce instalacji, wymagania stowarzyszenia klasyfikacyjnego, zakres kontroli, zatwierdzony rysunek lub zdjęcie referencyjne,miejsce dostawy i wymagany czas dostawy.

Struktura

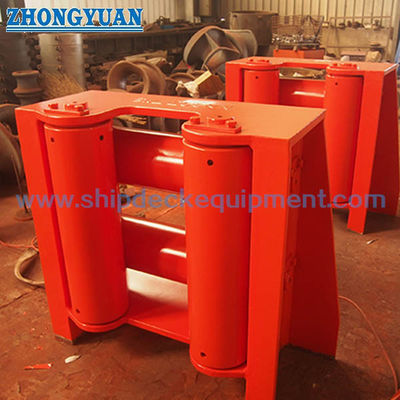

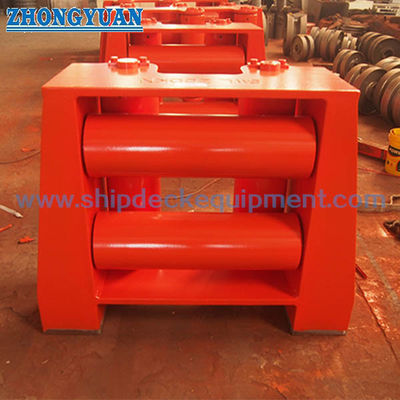

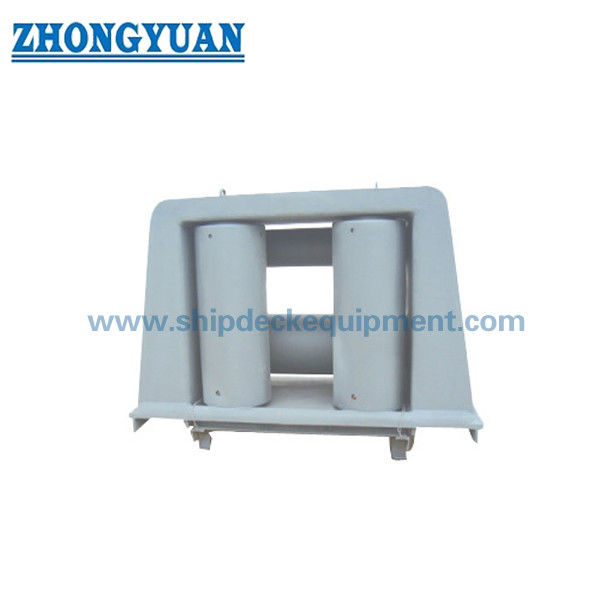

Z spawaną stalową ramą. Dwa pionowe rolki. Dwa poziome rolki. Rolety. Brązowe krzewy.

Projektowanie / Inżynieria / Zalety jakości

• Czterostronne kierowanie rolkami → rolki pionowe i poziome prowadzą linię wokół otworu i ograniczają bezpośredni kontakt przesuwny z stałymi stalowymi krawędziami.

• Standaryzowane serii wymiarowe → sześć wymiarów nominalnych pozwalają na dopasowanie sznurowca do rysunków układu statku i odpowiedniej średnicy liny drutowej.

• Zdefiniowane układy szpilkowo-głowicowe → w harmonogramie materiałów JIS określono szpilki rolkowe ze stali węglowej i krzewy z brązu, które zapewniają utrzymanie obracającego się interfejsu.

• Gładkie działanie walców jako wymóg jakościowy → norma wymaga, aby obracające się części działały sprawnie podczas ręcznej kontroli.

• Kontrolowana jakość wzrokowa → gotowy fairlead powinien być wolny od pęknięć i innych wad szkodliwych dla użytkowania, z zadowalającym wykończeniem.

• Inżynieria instalacyjna pozostaje specyficzna dla statku → prowadzenie liny, wzmocnienie pokładu,szczegóły spawania i przenoszenie ładunku powinny być zweryfikowane z stocznią lub architektem marynarki, a nie wywnioskowane tylko z wielkości nominalnej.

Atrybuty niestandardowe

• Standard: JIS F 2026-1980 → Japoński standard dla fairleadów z horyzontalnymi rolkami.

• Typ: Typ A → konfiguracja na czterech walorach; typ BR i typ BL są oddzielnymi konfiguracjami w ramach tej samej normy.

• Wielkość nominalna: 140 / 160 / 180 / 200 / 250 / 315 → standardowa nazwa stosowana do wyboru produktu.

• Stosowana linia drukowa: 18 / 22. 4 / 25 / 28 / 35. 5 / 42. 5 mm → wartości odniesienia związane z sześcioma wielkościami nominalnymi.

• Masa obliczona: 187 / 277 / 387 / 510 / 900 / 1232 kg → tylko do odniesienia; końcowa masa wytworzona powinna być potwierdzona na podstawie zatwierdzonego rysunku.

• Standardowa baza materiałowa: klasyfikacja materiałów JIS → ramy, rolki, szpilki i krzewy wykorzystują różne określone grupy materiałów; równoważne współczesne klasy wymagają potwierdzenia.

• Układ podgrzewania/smarowania: podgrzewanie z brązu z przepisami dotyczącymi smaru tłuszczowego → utrzymanie dostępności do kontroli i smarowania.

• SWL/obciążenie projektowe: należy potwierdzić → nie należy wywnioskować SWL produktu z zastosowanej średnicy liny lub wielkości nominalnej.

• Ochrona powierzchni: Zgodnie ze specyfikacją projektu → wybuchy, powłoki morskie, ocynkowanie lub inne systemy są opcjami dostaw specyficznymi dla projektu, a nie automatycznymi wymaganiami JIS.

• Certyfikacja: Zgodnie z wymaganiami projektu → zaangażowanie klasy, identyfikowalność materiału i zakres świadectwa podlegają zamówieniu zakupu i procedurze zatwierdzenia.

Jak to działa

Mooring Line Approaches the Fairlead → Line Contacts the Relevant Vertical / Horizontal Roller → Roller Rotates to Reduce Sliding Contact → Line Direction Changes Through the Opening → Resulting Loads Transfer Through the Fairlead Frame to the Supporting Deck Structure

Wnioski

Ship Mooring Stations | Bow / Stern Rope Lead Positions | Deck-Edge Rope Guidance | Winch-to-Fairlead Rope Routing | Newbuilding Projects | Replacement of Existing JIS F 2026 Type A Fairleads | Project-Specified Towing Rope Guidance

Certyfikacje i zalety

Przed złożeniem oferty należy potwierdzić zakres inspekcji i certyfikacji.Kontrole operacyjne rolków i obecność towarzystwa klasyfikacyjnego można zorganizować zgodnie z wymaganiami projektu i zakresem zamówienia.

Certyfikacja: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certyfikat badawczy producenta.

Rysunek i zdjęcia

Częste pytania

P1: Co oznacza typ A w JIS F 2026-1980?

A1: Typ A to konfiguracja czteroma rolkami w JIS F 2026-1980.Należy zatem wybrać prawidłowy typ z rysunku zbiornika, a nie wybierać go wyłącznie na podstawie liczby rolków..

P2: Czy zakres 140 ̊315 oznacza średnicę walca?

W przypadku typu A sześć rozmiarów nominalnych odpowiada stosownym średniom liny drutowej od 18 do 42,5 mm oraz różnym wymiarom ramy, otworu i walca.

P3: Czy SWL można określić na podstawie tej tabeli wymiarowej?

A3: Nie. Tabela wymiarów i odpowiednia średnica liny nie powinny być bezpośrednio przekształcane w SWL produktu. Wymagane SWL lub obciążenie projektowe, MBL liny, kierunek prowadzenia,Wymogi dotyczące wzmocnienia pokładu i klasy powinny zostać potwierdzone na podstawie projektu projektowego.
