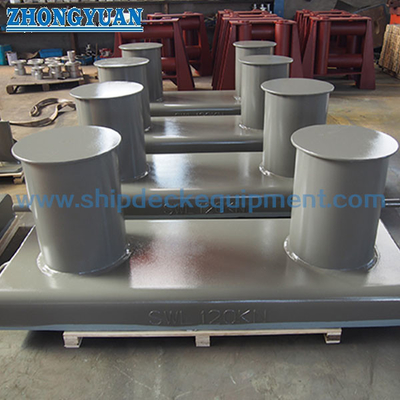

GB / T 554-2008 Typ A Ship Wide Base Double Bitts Cumowanie Słupki do cumowania statków
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Zhongyuan |
| Orzecznictwo: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Numer modelu: | Standardowy i dostosowany |
Zapłata:
| Minimalne zamówienie: | 1 |
|---|---|
| Cena: | As per quotation |
| Szczegóły pakowania: | Paleta lub dostosowana |
| Czas dostawy: | Zgodnie z ofertą |
| Zasady płatności: | TT, L/C itp. |
| Możliwość Supply: | Zaspokajaj potrzeby klientów |
|
Szczegóły informacji |
|||
| Norma techniczna: | GB554-2008 | Materiały: | Stal C-Mn, stal nierdzewna, może również dostarczyć specjalną stal do lodołamacza |
|---|---|---|---|
| Średnice nominalne: | 100 do 800mm | Waga: | 19 do 3071 kg |
| Obróbka powierzchniowa: | piaskowanie do S2.5 + jedna warstwa epoksydowego gruntu czasowej ochrony, ocynkowana, polerowana, do | Zakres SWL: | Zakres SWL: 29KN-981KN |
| Certyfikaty klasyfikacyjne: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS itp | ||
| High Light: | Słupki do cumowania statków GB / T 554-2008,słupki do cumowania statków typu A,słupki do cumowania statków GB / T 554-2008 |
||
opis produktu

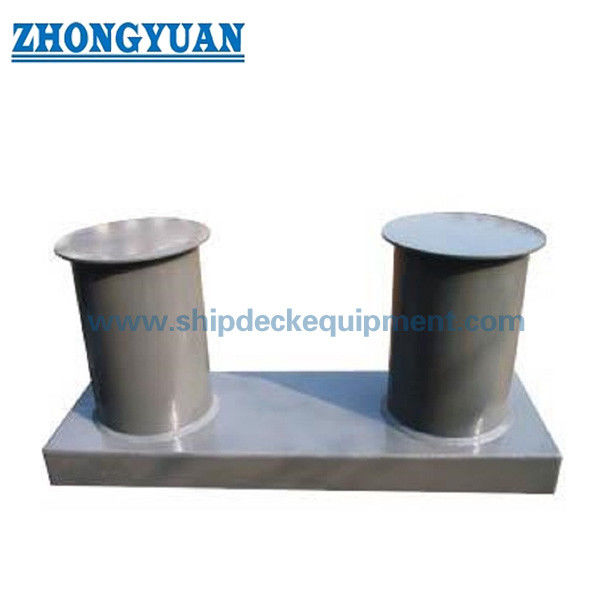

GB / T 554-2008 Typ A Ship Szeroka podstawa Double Bitts Mooring Bollards Sprzęt do cumowania statków
Opis:
GB/T 554-2008 typ A słupek to zwykły słupek typu double bitts z podstawą.Dostarczamy również inne typy standardowych pachołków GB/T 554-96: typ B wkładany, prosty słupek typu C, pojedynczy krzyżak typu D, podwójny krzyżak typu E.Dostępne są inne rodzaje słupków, takie jak słupek GB/T10106-88, słupek DIN82607-1995, słupek CVI, słupki dokujące itp.
Główna specyfikacja techniczna:
- Norma techniczna: GB554-2008;
- Materiały: Stal C-Mn, stal nierdzewna, może również dostarczyć specjalną stal do lodołamacza.
- Średnice nominalne:100 do 800mm;
- Waga: 19 do 3071 kg;
- Obróbka powierzchni: piaskowanie do S2.5 + jedna warstwa epoksydowego podkładu czasowego, polerowane lustrzane lub satynowe, polerowane, ocynkowane, dostępna niestandardowa obróbka powierzchni.
- Zakres SWL: 29KN-981KN.
- Certyfikaty klasyfikacyjne: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS itp.
Główny parametr techniczny:
| Średnica nominalna |
SWL kN |
Wymiary stosu | ||||||||||||||||
| D | D1 | h1 | h2 | H | H1 |
t ≥ |
t1 ≥ |
t2 | ||||||||||
| 100 | 29 | 114 | 145 | 40 | 6 | 196 | 150 | 10 | 6 | 7 | ||||||||
| 125 | 39 | 140 | 180 | 50 | 246 | 190 | 8 | |||||||||||
| 160 | 49 | 168 | 210 | 60 | 8 | 316 | 250 | 9 | ||||||||||
| 200 | 78 | 219 | 270 | 70 | 378 | 300 | 8 | |||||||||||
| 250 | 118 | 273 | 335 | 80 | 470 | 380 | 11 | 10 | ||||||||||
| 315 | 196 | 325 | 390 | 105 | 10 | 597 | 480 | 15 | 12 | |||||||||
| 355 | 255 | 351 | 420 | 120 | 663 | 530 | 17 | 13 | l 2 | |||||||||
| 400 | 314 | 402 | 480 | 135 | 749 | 600 | 18 | 14 | ||||||||||
| 450 | 382 | 450 | 545 | 145 | 841 | 680 | 19 | 16 | ||||||||||
| 500 | 451 | 508 | 610 | 160 | 12 | 928 | 750 | 20 | 18 | |||||||||
| 560 | 549 | 560 | 670 | 175 | 1025 | 830 | 22 | 20 | ||||||||||
| 630 | 686 | 610 | 730 | 190 | 1152 | 940 | 24 | 22 | ||||||||||
| 710 | 804 | 712 | 840 | 220 | 14 | l 291 | 1050 | 25 | 24 | |||||||||
| 800 | 981 | 813 | 940 | 255 | 1480 | 1200 | 26 | 25 | ||||||||||
| Średnica nominalna | Piwnica |
Waga kg |
||||||||||||||||
| A | B |
h ≥ |
ja | L | R |
t3 ≥ |
Usztywniacz | k | ||||||||||
| 100 | 250 | 165 | 50 | 70 | 415 | 15 | 6 | 6×40 | 4 | 19 | ||||||||
| 125 | 315 | 195 | 60 | 100 | 540 | 6×50 | 29 | |||||||||||
| 160 | 400 | 225 | 70 | 145 | 670 | 20 | 6×60 | 45 | ||||||||||
| 200 | 500 | 290 | 85 | 160 | 860 | 25 | 8 | 8×70 | 6 | 80 | ||||||||
| 250 | 630 | 360 | 100 | 215 | 1 065 | 30 | 10 | 10×80 | 8 | 1 41 | ||||||||
| 3 15 | 800 | 43 0 | 125 | 325 | 1300 | 35 | 12 | 12× 105 | 10 | 264 | ||||||||
| 355 | 890 | 80 | 145 | 360 | 175 | 40 | 13 | 13×l20 | 358 | |||||||||
| 400 | 1 000 | 550 | 160 | 400 | 1 630 | 45 | 14 | 14 × 135 | 499 | |||||||||
| 450 | 1 130 | 620 | 170 | 450 | 1 840 | 50 | 16 | 16×145 | 12 | 680 | ||||||||
| 500 | 1 250 | 690 | 190 | 500 | 2 040 | 55 | 1,8 | 18×l60 | 911 | |||||||||
| 560 | l380 | 750 | 210 | 560 | 2 240 | 60 | 20 | 20×l75 | 14 | 1 208 | ||||||||
| 630 | 1 570 | 820 | 225 | 680 | 2 510 | 70 | 22 | 22×190 | 1 601 | |||||||||
| 710 | 1 750 | 960 | 260 | 710 | 2840 | 80 | 24 | 24×220 | 16 | 2 252 | ||||||||
| 800 | 2 000 | 1 100 | 295 | 810 | 3 240 | 25 | 25 × 255 | 3 071 | ||||||||||
| odniesienie:Masa jest obliczana zgodnie z wysokością podstawy równą h． | ||||||||||||||||||
Rysunek GB / T 554-2008 Typ A Ship Wide Base Double Bitts Mooring Bollards Sprzęt do cumowania statków
