Rolka prowadząca do cumowania morskiego typu otwartego | Przewłoka z pojedynczą rolką ze staliwa NS 2585

Przewodnik Morski do Cumowania Statków | NS 2585 Jednorolkowy Ucho

Przegląd Produktu

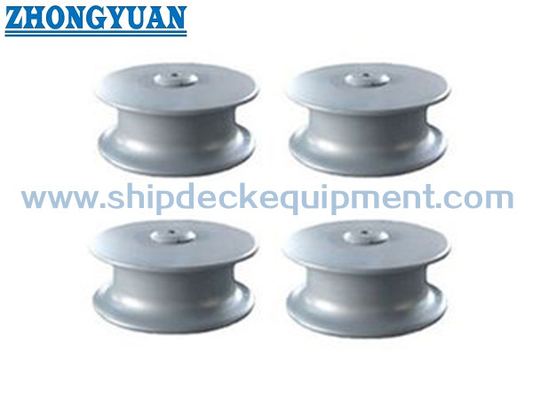

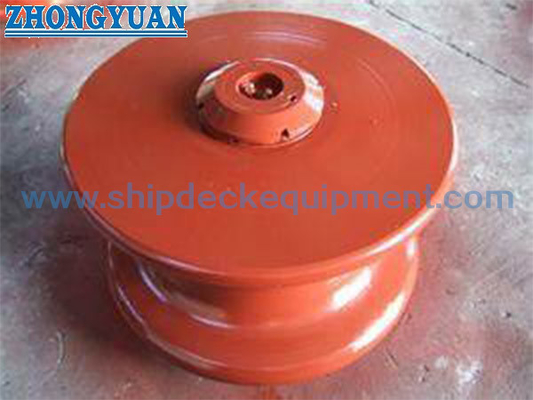

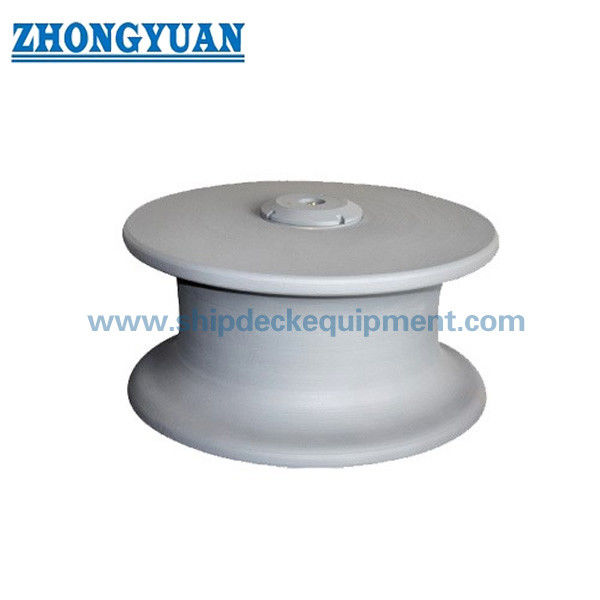

Morski rolkowy przewodnik NS 2585 to pojedynczy, odsłonięty rolkowy element służący do prowadzenia liny cumowniczej i zmiany jej kierunku w miejscu prowadzenia liny na statku. Jest on powszechnie opisywany w katalogach wyposażenia morskiego jako rolka prowadząca, rolka manewrowa lub jednorolkowy ucho. Wybór powinien być oparty na rozmiarze rolki, kategorii i średnicy liny, geometrii prowadzenia liny, układzie wału/podparcia, przestrzeni instalacyjnej oraz rysunku cumowania statku.

Publiczne tabele referencyjne NS 2585 konsekwentnie pokazują nominalne rozmiary rolek od 150 do 450 mm i masy referencyjne od około 24,8 do 310 kg. Dostarczona tabela średnic lin obejmuje liny z włókien syntetycznych, starszą kategorię lin z włókien naturalnych oraz liny stalowe konstrukcji 6×24 i 6×37 o wytrzymałości na rozciąganie 1550 N/mm². Te średnice lin są jedynie odniesieniem do wyboru. Nie wolno ich bezpośrednio przeliczać na SWL produktu, MBL, obciążenie zrywające, obciążenie referencyjne ani obciążenie próbne bez kontrolowanej normy / zatwierdzonej podstawy obciążenia projektu.

Szybka Specyfikacja

• Typ produktu: jednorolkowy morski przewodnik / rolka manewrowa → zapewnia zdefiniowany punkt zwrotny liny w układzie cumowania statku.

• Odniesienie normowe: NS 2585 → stosować, gdy rysunek statku, specyfikacja właściciela lub wymóg wymiany wymaga tej konfiguracji rolki prowadzącej.

• Zakres rozmiarów rolek: 150 / 200 / 250 / 300 / 350 / 400 / 450 mm → siedem rozmiarów referencyjnych do dopasowania do rozmiaru liny i geometrii instalacji.

• Obowiązujące kategorie lin: liny z włókien syntetycznych, liny z włókien naturalnych oraz liny stalowe 6×24 / 6×37 → maksymalna średnica referencyjna zależy od kategorii i konstrukcji liny.

• Podstawa dla lin stalowych: wytrzymałość na rozciąganie 1550 N/mm² w dostarczonej tabeli referencyjnej → nie stosować automatycznie tych samych limitów średnicy do innych gatunków lub konstrukcji lin stalowych.

• Masa referencyjna: 24,8–310 kg → przydatne do przeglądu wyceny, pakowania i obsługi; ostateczna masa wyprodukowana / wysyłkowa powinna być zgodna z zatwierdzonym rysunkiem produkcyjnym.

• Opcje materiałowe projektu: można rozważyć warianty ze staliwa, żeliwa / żeliwa sferoidalnego, stali węglowej lub stali nierdzewnej zgodnie z zatwierdzonym rysunkiem → samo oznaczenie NS 2585 nie powinno być używane do zakładania gatunku materiału.

• Ochrona powierzchni: powłoka morska, podkład fabryczny, cynkowanie, wykończenie ze stali nierdzewnej polerowanej lub inne zabiegi określone w projekcie → ostateczny system powinien być zgodny ze specyfikacją powłoki i ochrony antykorozyjnej statku.

Główne Parametry Techniczne

Przewodnik Wyboru i Zapytania

Krok 1: Potwierdź NS 2585 i wymagany rozmiar rolki z rysunku cumowania statku lub istniejących wymiarów zamiennych.

Krok 2: Potwierdź kategorię i średnicę liny. W przypadku lin stalowych podaj również konstrukcję, taką jak 6×24 lub 6×37, oraz klasę wytrzymałości na rozciąganie, jeśli jest określona.

Krok 3: Oddzielnie potwierdź podstawę obciążenia projektu: wymagane SWL / obciążenie projektowe, MBL liny, jeśli dotyczy, kąt prowadzenia liny i kierunek obciążenia. Nie wyznaczaj SWL produktu z tabeli średnic lin.

Krok 4: Potwierdź interfejs dostawy i instalacji: sama rolka lub kompletny zespół rolki prowadzącej, szczegóły wału / sworznia, otwór, tuleja lub układ łożyska, geometria wspornika / podstawy, dostępna przestrzeń serwisowa oraz konstrukcja pokładu / nadburcia.

Krok 5: Potwierdź gatunek materiału, formę produkcji, układ smarowania, środowisko korozyjne, przygotowanie powierzchni, system powłok oraz wymóg inspekcji / certyfikatu.

Krok 6: Podaj ilość, typ statku, pozycję instalacji, wymóg towarzystwa klasyfikacyjnego, rysunek lub zdjęcie referencyjne, miejsce dostawy i wymagany czas dostawy.

Struktura

Pojedyncza Rolka Stykowa z Liną | Centralny Interfejs Wału / Sworznia | Pozycja Otworu / Tulei lub Łożyska | Elementy Mocujące | Zapewnienie Smarowania zgodnie z Specyfikacją | Interfejs Wspornika / Podstawy | Morska Ochrona Powierzchni

Powierzchnia Rolki, Wybór i Zalety Inżynieryjne

• Jednorolkowy punkt zwrotny → zapewnia zdefiniowane miejsce do zmiany kierunku prowadzenia liny cumowniczej bez wymuszania jej na stałej, ostrej krawędzi stalowej.

• Gładka powierzchnia styku z liną → obróbka / wykończenie obszaru styku jest ważne dla ograniczenia lokalnego ścierania i unikania nierówności powierzchni, które mogłyby uszkodzić linę.

• Siedmiorozmiarowa seria referencyjna → rozmiary rolek od 150 do 450 mm pozwalają dopasować prowadnicę liny do różnych średnic lin i geometrii instalacji, zamiast używać jednego rozmiaru do wszystkich układów.

• Wybór specyficzny dla kategorii liny → odniesienia dla lin syntetycznych, naturalnych i stalowych są rozdzielone, aby średnica liny nie była mylona z obciążeniem produktu.

• Kontrola dopasowania zamiennika → rozmiar rolki, wymiary D1 / H, otwór / wał, geometria wspornika i dostępna przestrzeń instalacyjna powinny być sprawdzone w stosunku do istniejącego układu statku przed produkcją.

• Kontrola konstrukcji specyficznej dla projektu → materiał, szczegóły tulei / łożyska, smarowanie i powłoka powinny być zgodne z zatwierdzonym rysunkiem i specyfikacją zakupu, a nie wywnioskowane tylko z oznaczenia NS 2585.

Atrybuty Niestandardowe

• Odniesienie Normowe: NS 2585 → odniesienie do morskiego prowadnika / rolki manewrowej stosowane w układach prowadzenia liny na statku.

• Konfiguracja: Pojedyncza rolka → jedna odsłonięta, obracająca się rolka stykowa z liną.

• Rozmiar Rolki: 150 / 200 / 250 / 300 / 350 / 400 / 450 mm → wybierać na podstawie informacji o linie i układu statku.

• Obowiązująca Lina: Lina syntetyczna / naturalna / stalowa → maksymalna średnica referencyjna różni się w zależności od kategorii liny i konstrukcji liny stalowej.

• Odniesienie dla Lin Stalowych: 6×24 i 6×37 przy 1550 N/mm² → alternatywna konstrukcja lub gatunek wymaga oddzielnego potwierdzenia.

• Masa Referencyjna: 24,8 / 49,3 / 92 / 127 / 168 / 252,5 / 310 kg → nie jest to obciążenie znamionowe.

• SWL / Obciążenie Projektowe: Do potwierdzenia → publiczne katalogi NS 2585 używają niekonsekwentnej terminologii obciążeń, dlatego definicja obciążenia projektu musi zostać zweryfikowana przed wyceną lub wydaniem karty danych.

• Materiał: Specyficzny dla projektu → stal odlewana, żeliwo / żeliwo sferoidalne, stal węglowa lub stal nierdzewna tylko tam, gdzie potwierdzono to zatwierdzonym rysunkiem i specyfikacją zakupu.

• Ochrona Powierzchni: Specyficzna dla projektu → powłoka morska, podkład fabryczny, cynkowanie, wykończenie polerowane lub inny określony system.

• Wymóg Certyfikatu: Dostępny zgodnie z wymogiem projektu → identyfikowalność materiału, inspekcja producenta i obecność towarzystwa klasyfikacyjnego podlegają zakresowi zamówienia.

Jak To Działa

Lina Cumownicza Podchodzi do Pozycji Prowadzącej → Lina Styka się z Obracającą się Rolką → Rolka Zmienia Kierunek Prowadzenia Liny, Redukując Kontakt Poślizgowy → Powstała Siła Przenoszona Jest Przez Interfejs Wału / Podparcia → Konstrukcja Nośna Statku Przenosi Zastosowane Obciążenie

Zastosowania

Stanowiska Cumownicze Statków | Zespoły Ucha | Pozycje Manewrowe / Prowadzenia Liny | Układy Prowadzenia Liny na Pokładzie | Pozycje Prowadzenia Liny na Nadburciu | Projekty Nowych Statków | Projekty Wymiany i Modernizacji

Certyfikaty i Zalety

Zakres inspekcji i certyfikacji powinien być potwierdzony przed wyceną. Certyfikaty materiałowe, inspekcja wymiarowa, inspekcja powierzchni, kontrole obrotu i obecność towarzystwa klasyfikacyjnego mogą być zorganizowane zgodnie z wymogiem projektu, zatwierdzonym planem inspekcji i zakresem zamówienia.

Certyfikacja: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certyfikat Testu Producenta.

Rysunek i Zdjęcia

FAQ

P1: Jak wybrać odpowiedni rozmiar rolki NS 2585?

O1: Wybierz rozmiar rolki z rysunku statku wraz z kategorią i średnicą liny, kierunkiem prowadzenia liny, układem wału / podparcia i dostępną przestrzenią instalacyjną. W przypadku prac zamiennych zmierz istniejącą rolkę, otwór / wał i interfejs podparcia, zamiast wybierać tylko na podstawie średnicy rolki.

P2: Czy obowiązująca średnica liny może być użyta jako SWL lub obciążenie zrywające ucha?

O2: Nie. Wartości średnicy liny są odniesieniem do wyboru. Publiczne katalogi NS 2585 używają różnych etykiet i wartości obciążeń, dlatego SWL produktu, obciążenie zrywające lub obciążenie projektowe muszą być potwierdzone z kontrolowanej normy, zatwierdzonego rysunku projektu lub specyfikacji obciążenia kupującego.

P3: Jakie informacje są wymagane przed wyceną lub produkcją zamiennika?

O3: Podaj rozmiar NS 2585, typ i średnicę liny, wymaganą podstawę obciążenia projektu, wymiary rolki i wału / otworu, układ wspornika lub podstawy, materiał, powłokę, wymóg certyfikatu / inspekcji, ilość, rysunek instalacji statku lub zdjęcie, miejsce docelowe i wymagany czas dostawy.r średnica, typ liny i średnica, gatunek materiału, obróbka powierzchni, zakres dostawy, wymóg certyfikatu, ilość, rysunek instalacji lub zdjęcie referencyjne, miejsce dostawy i wymagany czas dostawy.
