ISO 5894 Typ CO Wpuszczany Multi Bolt Pokrywa włazu Wyposażenie morskie
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Zhongyuan |
| Orzecznictwo: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Numer modelu: | Standardowy i dostosowany |
| Dokument: | Marine manhole cover CBT 43...14.pdf |
Zapłata:
| Minimalne zamówienie: | 1 |
|---|---|
| Cena: | As per quotation |
| Szczegóły pakowania: | Paleta lub dostosowana |
| Czas dostawy: | Zgodnie z ofertą |
| Zasady płatności: | TT, L/C itp. |
| Możliwość Supply: | Zaspokajaj potrzeby klientów |
|
Szczegóły informacji |
|||
| Standard: | ISO 5894: 2018 | Materiał: | Stal miękka, stal nierdzewna |
|---|---|---|---|
| badanie: | badanie ciśnienia hydraulicznego | Wymiar: | Jako standardowe lub dostosowane, jako rysunek klienta |
| Typ aplikacji: | Wodne, ciasne, ciasne, olejowe | Rodzaj: | Typ CO, przykręcony, spłukiwanie z pokładem |
| Obsługa powierzchni: | piaskowanie do S2.5 + jedna warstwa podkładu epoksydowego, polerowana stal nierdzewna, dostępna nies | Certyfikaty klasyfikacyjne: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA |
| Podkreślić: | Pokrywa włazu morskiego ISO GB 11628,pokrywa włazu morskiego GB 11628,pokrywa włazu podniesionego ISO; |
||
opis produktu

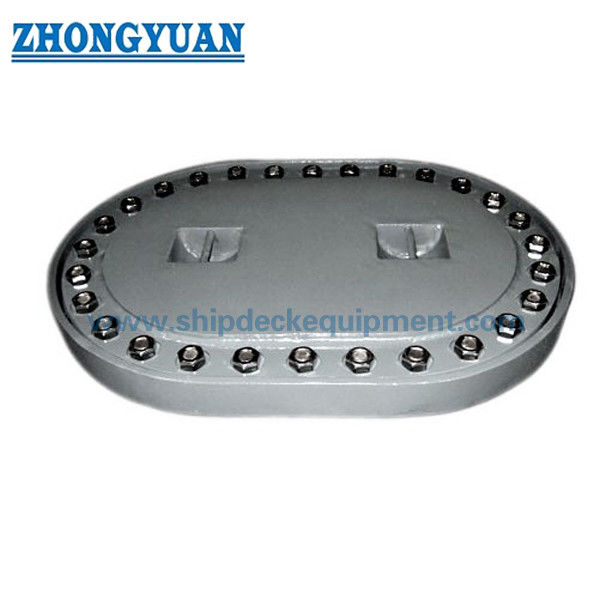

ISO 5894 Rodzaj CO pokrywa otworu wodnego z wielokrotnymi śrubokrętami
Opis:
ISO 5894 typ CO jest osadzony pokrycie owalny korytarz z wieloburczkowym pokryciem dla statków.Jest wykonana ze stali i może być używana do różnych statków.. Bolt jest wykonany ze stali nierdzewnej, a matica może być ze stali nierdzewnej, brązu lub miedzi. Jeśli jesteś zainteresowany naszymi produktami, skontaktuj się z nami w celu uzyskania więcej informacji.
Główna specyfikacja techniczna:
- Standard: ISO 5894:2018;
- Materiał: Stal łagodna, stal nierdzewna;
- Badanie: badanie ciśnienia hydraulicznego;
- Wymiar: standardowy lub niestandardowy, według rysunku klienta;
- Rodzaj zastosowania: wodoodporny, szczelny na gazy, szczelny na olej;
- Typ: typ CO, z zaciskiem, z płynem z pokładem;
- Obsługa powierzchniowa: piaskowanie do S2.5 + jedna warstwa epoksydowej gruntowki, polerowana, ocynkowana, dostępna specjalna obróbka powierzchni;
- Certyfikaty klasyfikacyjne: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA.
Główne parametry techniczne:
| Wielkość nominalna l1 × b1 |
l2 | b2 | l3 | b3 | l4 | b4 | t | Złącza Średnica |
Złącza Liczba |
| 450×350 | 570 | 470 | 520 | 420 | 622 | 522 | 6 | M20 | 16 |
| 600×400 | 720 | 520 | 670 | 470 | 772 | 572 | 8 | 20 | |
| 600 × 450 | 720 | 570 | 670 | 520 | 772 | 622 | 8 | 20 | |
| 800 × 600 | 920 | 720 | 870 | 670 | 972 | 772 | 12 | 26 | |
| UWAGA 1 t oznacza minimalną grubość, grubości niewymienione w tabeli mogą być projektowane zgodnie z praktyką konstruktorów | |||||||||
Klucz: 1 płytka obciągająca, 3 osłony, 2 pierścienie płytki, 4 uszczelki, 5 uchwytów, 6 oznakowania 7 śrubki podciągającej, 2 × M20
Rozmiar spawania i szczegóły powinny spełniać uznane standardy przemysłowe.
Wymiary podane w nawiasach () mogą być regulowane. Górna część osłony, w tym orzech, nie powinna wystawać z powierzchni spłukiwania, wybierając wymiary podane w nawiasach.
UWAGA 1 W razie potrzeby użytkownik może wybrać śruby podciągające 2 × M20.
UWAGA 2 l 1 х b 1 jest otwartym otworem.
UWAGA 3 Rodzaj uchwytu może być zaprojektowany i zmieniany zgodnie z praktyką budowniczą.
Rysunek ISO 5894 Typ CO Owalny otwór wodny z zakrętką
