Bulwark Mounted Mooring Chock JIS F 2007 Type A Oval Opening Cast Steel Rope Guide

Bulwark Mounted Mooring Chock JIS F 2007 Type A Oval Opening Cast Steel Rope Guide

Przegląd produktu

JIS F 2007 Type A mounted mooring chock to żarówka ze stali odlewanej z owalnym otworem.Jest spawany z bastionem statku, aby poprowadzić liny mocowania przez strukturę bastionu i zmniejszyć ostry lokalny kontakt podczas kotwiczenia, przeniesienia i zacumowania w porcie.

Typ A obejmuje wielkości nominalne od 150 do 500. Jest odpowiedni, gdy układ statku wymaga dłuższego owalnego otworu liny, większej tolerancji wejścia i wyraźnego wyrównania liny na stanowisku mocowania.Standardowa nazwa może być rury mocowania, podczas gdy międzynarodowi nabywcy często poszukują mocowanych na basenie lub owalnych mocowanych na basenie.

Szybkie specyfikacje

• Typ: JIS F 2007 Typ A owalne otwarcie → dłuższy przejście liniowe dla układów mocowania zamontowanych na basenie.

• Zakres wielkości nominalnych: od 150 do 500 → większy zakres wielkości niż typ B.

• Norma: JIS F 2007-1976 → odniesienie do wymiarów, oznaczenia typu i standardowej podstawy materiału.

• Standardowy materiał: stal odlewana SC42 zgodnie z JIS G 5101 → C-Mn można omówić stal odlewana, stal nierdzewna lub stal specjalna.

• Masa obliczona: od 15,1 do 115 kg → przydatna do obsługi, pakowania, montażu i szacowania przewozu.

• Obsługa powierzchniowa: Sa2.5 wybuchowa + epoxy primer do odlewanej stali → powierzchnie kontaktowe ze stali nierdzewnej mogą być polerowane w razie potrzeby.

• Koncentracja produkcji: gładka powierzchnia kontaktu liny, kontrolowana jakość odlewu, przygotowanie strefy spawania i kontrola wymiarów.

Główne parametry techniczne

Główne rozmiary strony internetowej dla kociołu mocowania typu A JIS F 2007 Rozmiary wyrażone są w mm, chyba że określono inaczej.

Średnicę liny odniesienia należy sprawdzić w stosunku do układu mocowania statku i specyfikacji projektu.

Przewodnik do wyboru i zapytania

Krok 1: Potwierdzenie otworu owalnego typu JIS F 2007 A i wielkości nominalnej od 150 do 500 w zależności od średnicy liny i rysunku naczynia.

Krok 2: Przed produkcją należy potwierdzić otwarcie baszty, wzmocnienie, długość spawania i dostępną przestrzeń do montażu.

Krok 3: Potwierdź wymagania dotyczące materiału: stal odlewana SC42, stal odlewana C-Mn, stal nierdzewna lub stal specjalna.

Krok 4: Potwierdzenie obróbki powierzchni: podstawka, wymagania dotyczące nakładki końcowej lub wypolerowana powierzchnia stykowa ze stali nierdzewnej.

Krok 5: Przed cytowaniem potwierdź zakres certyfikatu: certyfikat producenta, certyfikat materiału, certyfikat klasy lub inspekcja świadka.

Krok 6: Podaj ilość, miejsce przeznaczenia, wymagany czas dostawy, rysunek instalacji oraz, jeśli są dostępne, zdjęcia referencyjne.

Struktura

Owalne otwieranie liny Źródło ze stali odlewanej Strukturę spawaną na bastionie Gładki promień kontaktu liny Obszar połączenia Złożona powierzchnia Żeberka według wielkości nominalnej Przygotowanie do sklepu lub wykończenie ze stali nierdzewnej

Zalety projektowania i jakości

• Owalne otworzenie zapewnia dłuższy przejście liny niż okrągła konfiguracja typu B, co ułatwia wejście liny, gdy kąt linii mocowania zmienia się wzdłuż baszty.

• Po odlewaniu powierzchnie kontaktu liny są oczyszczane i wygładzane, aby zmniejszyć lokalny kontakt ostry i pomóc chronić linę manila lub linę drukowaną.

• Wskaźniki odlewania są kontrolowane zgodnie z przyjętymi kryteriami odlewania morskiego.

• Powierzchnia odlewanego nadwozia w promieniu 50 mm od strefy spawania konstrukcji statku jest specjalnie kontrolowana w celu zmniejszenia szkodliwych wskazań wpływających na jakość spawania.

• W przypadku wielkości nominalnych od 150 do 300 szczególną uwagę zwraca się na cieńsze ściany i obszary sąsiadujące ze spawaniem, aby zmniejszyć ryzyko pęknięć podczas spawania stoczniowego.

• Badanie oparte na FEA można wykorzystać do sprawdzenia rozmieszczenia naprężeń wokół krawędzi otwierającej, żeber i spawanych przejść, gdy jest to wymagane przez projekt.

Atrybuty niestandardowe

• Standard: JIS F 2007-1976 → stosowany w przypadku, gdy specyfikacja projektu wymaga wymiarów rury mocowania / węzła mocowania JIS.
• Typ: otwór owalny typu A → odpowiedni do dłuższego przejścia liną przez otwory oporowe.
• Wielkość nominalna: 150 / 200 / 250 / 300 / 350 / 400 / 450 / 500 → wybierz według średnicy liny, układu kadłuba i wymogu rysunku.
• Materiał: stal odlewana SC42 jako standardowe odniesienie → można omówić alternatywną stal odlewaną lub stal nierdzewna.
• Obsługa powierzchniowa: Sa2,5 wybuchowa + epoxy primer → powłoka końcowa zgodnie ze specyfikacją malowania pojemnika po instalacji.
• Kontrola strefy spawania: 50 mm wokół interfejsu spawania → kontrolowana w celu zmniejszenia szkodliwych wskazań w pobliżu strefy spawania stoczni.

Wymóg certyfikatu:Przed cytowaniem należy potwierdzić certyfikat producenta lub certyfikat klasy zgodnie z zamówieniem → zakresem klasy.

Jak to działa

Bulwark opening alignment → Rope passes through oval chock → Smooth contact surface guides rope direction → Cast body transfers local contact force to welded bulwark structure → Inspection and coating after installation

Wnioski

Małe statki służbowe. Wciągacze. Barki. Łodzie robocze. Statki towarowe. Tankowce.

Certyfikacje i zalety

Certyfikaty mogą być organizowane zgodnie z wymaganiami projektu, zakresem inspekcji, identyfikowalnością materiału i procedurą zatwierdzenia przez społeczeństwo klasowe.

Certyfikacja: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certyfikat badawczy producenta.

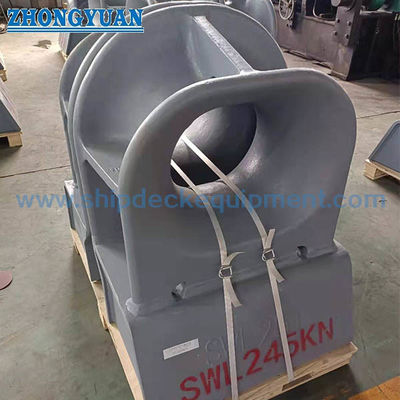

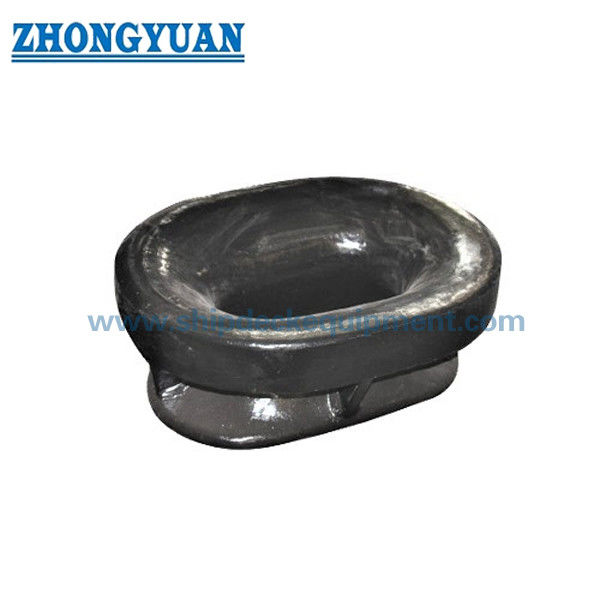

Rysunek i zdjęcia

Częste pytania

P1: Jak należy wybrać odpowiedni rozmiar kociołu mocowania typu A?

A1: Wybierz wielkość nominalną zgodnie z średnicą liny, owalnymi wymiarami otworu, układem oporu i rysunkiem konstrukcji naczynia.

P2: Dlaczego wybrać typ A zamiast typu B?

A2: Typ A ma dłuższe owalne otworzenie i obejmuje rozmiary do 500, dlatego jest bardziej odpowiedni, gdy droga liny wymaga większej długości wejścia, a statek ma większy układ moczów.

P3: Jakie punkty jakości należy sprawdzać w przypadku kołków z stali odlewanej typu A?

A3: Kluczowe punkty obejmują kontrolę wymiarów, gładkie wykończenie kontaktu liny, kontrolę wskazań odlewu, przygotowanie strefy spawania 50 mm i zakres certyfikatu zgodnie z wymaganiami projektu.
