Przycisk kablowy typu psa do diagramu łańcucha kotwiczenia.50×120mm.

Zacisk linowy typu psa do łańcucha kotwicznego śr.50–120 mm| Urządzenie do zwalniania łańcucha kotwicy morskiej

Przegląd produktu

Wodoszczelny zacisk kablowy CB/T 3143 został zaprojektowany jako krytyczny element bezpieczeństwa w systemach zwalniania łańcucha kotwicznego.

Nadaje się do łańcuchów kotwicznych klasy 2 i 3 o średnicach od 50 mm do 120 mm.

Wyposażony w konstrukcję uszczelniającą typu O-ring, zapewnia wodoszczelną integralność blokady łańcucha w testowanych warunkach ciśnienia.

Urządzenie umożliwia kontrolowane przytrzymanie i awaryjne zwolnienie łańcucha kotwicznego, chroniąc bezpieczeństwo statku w warunkach przeciążenia.

Szybkie specyfikacje

• Średnica łańcucha: 50–120 mm → Określa kompatybilność z łańcuchem kotwicznym
• Klasa łańcucha: Stopień 2 / Stopień 3 → Odpowiedni poziom wytrzymałości
• Wodoszczelne ciśnienie: 0,03 MPa / 5 min → Zapewnia uszczelnienie komory łańcucha
• Mechanizm zwalniający: typ psa + młotek → umożliwia szybkie zwolnienie
• Logika siły pinów: 15–30% obciążenia niszczącego → Kontrolowana ochrona przed awarią
• Uszczelka: Gumowy pierścień typu O-ring → Zapewnia wodoszczelność
• Smarowanie: Smarowanie sworznia kanału → Płynna praca
• Materiał: stal C-Mn / stal nierdzewna → Wytrzymałość i trwałość
• Powierzchnia: Sa2,5 + grunt → Zabezpieczenie antykorozyjne

Główne parametry techniczne

Przewodnik wyboru

Krok 1 – Wybierz średnicę łańcucha → 50–120 mm w oparciu o łańcuch kotwiczny

Krok 2 – Potwierdź stopień łańcucha → Stopień 2 lub Stopień 3

Krok 3 – Potwierdź wymagania wodoszczelności → Wymagane do uszczelnienia komory łańcucha

Krok 4 – Potwierdź wymagania dotyczące zwolnienia → Wymagane jest awaryjne szybkie zwolnienie

Krok 5 – Potwierdź logikę bezpieczeństwa pinów → Kontrolowane przerwanie przy przeciążeniu

Krok 6 – Potwierdź certyfikację → Wymóg towarzystwa klasowego

Struktura

Ciało | Mechanizm blokujący dla psa | Zwolnij sworzeń | Uszczelka typu O-ring | Kołek smarujący | System zwalniania młotka

Atrybuty niestandardowe

• Średnica łańcucha: 50–120 mm → Kompatybilność
• Wodoszczelne uszczelnienie: O-ring → Zapobiegaj wnikaniu wody
• Zwolnienie: Działanie młotka → Szybkie odblokowanie awaryjne
• Siła sworznia: 15–30% BL → Ochrona bezpieczeństwa
• Smarowanie: Rowek smaru → Płynna praca
• Materiał: stal C-Mn → Wytrzymałość konstrukcyjna
• Certyfikacja: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certyfikat testu Makers

Przewodnik po zapytaniach

Proszę podać średnicę łańcucha, klasę łańcucha, wymagania wodoszczelności i wymagania dotyczące certyfikacji klasy.

Jak to działa

Łańcuch blokowany jest za pomocą mechanizmu psa. W sytuacji awaryjnej sworzeń można zwolnić młotkiem, umożliwiając bezpieczne wysunięcie się łańcucha. Sworzeń jest zaprojektowany tak, aby pękał pod kontrolowanym przeciążeniem, zapewniając bezpieczeństwo statku.

Aplikacje

Schowek na łańcuch kotwiczny | System awaryjnego zwalniania łańcucha | System bezpieczeństwa statku

Certyfikaty i zalety

Certyfikacja: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS; Testowana wodoszczelność, konstrukcja zabezpieczająca o kontrolowanym uwalnianiu, niezawodny mechanizm blokujący.

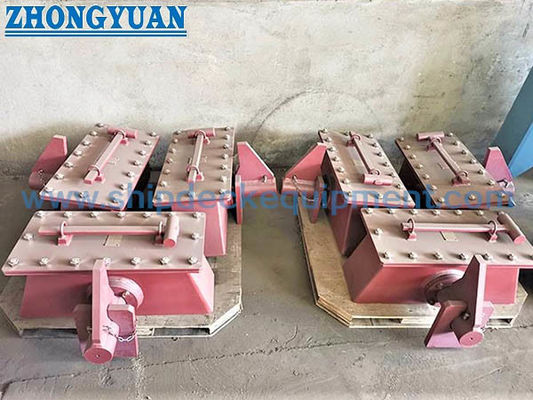

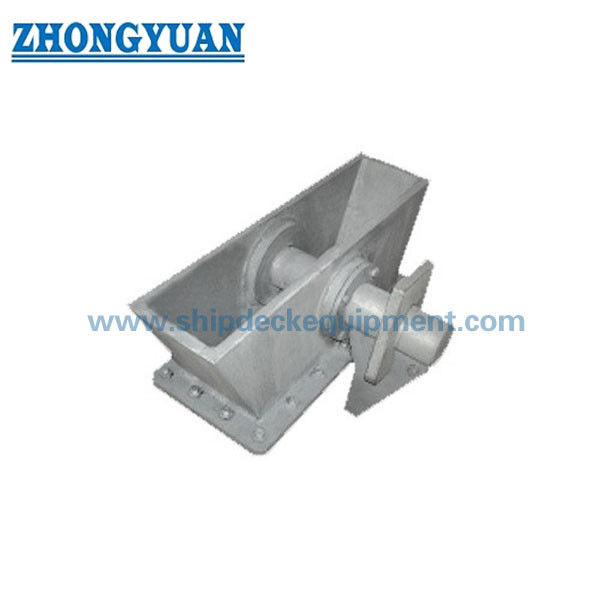

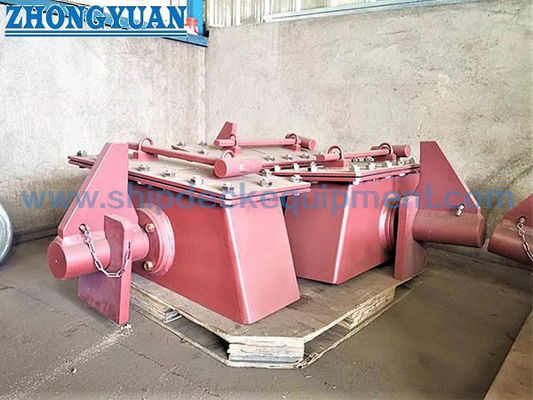

Rysunek i zdjęcia

Rysunek GA | Układ instalacji | Zdjęcia produktów

Zamawianie

MOQ: 1 | Dostawa: 30–60 dni

Często zadawane pytania

P1: Jaka jest funkcja zacisku kabla typu psa?

Odp.: Bezpiecznie trzyma i zwalnia łańcuch kotwiczny.

P2: Jak działa agrafka?

Odp.: Łamie się poniżej 15–30% obciążenia zrywającego łańcuch, aby zapewnić awaryjne zwolnienie.

P3: Dlaczego wodoszczelna konstrukcja?

Odp.: Aby utrzymać uszczelnienie komory łańcucha i zapobiec przedostawaniu się wody.
