28–57mm CB887 Wodoszczelny Uwalniacz Kotwicy do Systemu Awaryjnego Uwalniania Łańcucha Kotwicznego Statków Handlowych

Wodoszczelny odkręcacz łańcuchów kotwicowych typu śrubowego. CB 887-1977 dla systemów podwodnych.

Przegląd produktu

Nieprzepuszczalny węzłowy rozpuszczalnik łańcucha kotwicowego CB 887-1977 jest mechanicznym zespołem rozpuszczalnika awaryjnego przeznaczonym zgodnie z oryginalną normą do układów kotwiczenia łodzi podwodnych.śruby trapezoidalnej, suwak, haczyk do rozpuszczania, części zamykające,i zapakowana konstrukcja pudełka wypełniającego w celu utrzymania łańcucha kotwiczenia w normalnym stanie i uwolnienia go w razie potrzeby poprzez kontrolowaną sekwencję obsługi ręcznej.

Stare modele CB 887-1977 obejmują średnice łańcuchów kotwicowych od 28 do 57 mm.lub produktu sterowanego ciąganiem zamiast ogólnego urządzenia do odstawiania kotwicy statku handlowegoCB 887-2007 zastąpił wydanie z 1977 r., zrewidował serię rozmiarów łańcucha, dodał typ nieciśniony wodą i wprowadził wymóg ilościowej szczelności wodnej.interfejs instalacyjny, kierunek działania, zakres badań oraz wymagania dotyczące uprawnień lub klasy muszą być zatem potwierdzone przed oferowaniem i produkcją.

Szybkie specyfikacje

• Rodzaj produktu: Wodoszczelna śruba / śruby typu łącza łącza łącza łącza łącza łącza łącza łącza łącza łącza łącza łącza łącza łącza łącza łącza łącza łącza łącza łącza łącza łącza
• Zasada standardowa: konfiguracja CB 887-1977 → oryginalny zakres normy jest ograniczony do zastosowań podwodnych, a nie zwykłych statków handlowych.
• Zalecany zakres średnicy łańcucha: 28 / 31 / 34 / 43 / 49 / 53 / 57 mm → wybierz zgodnie z istniejącym zatwierdzonym rysunkiem instalacyjnym i geometrią połączenia łańcucha.
• Uwaga: CB 887-2007 zastępuje wydanie z 1977 → nowe projekty powinny potwierdzić, czy wymagana jest obecna konfiguracja 28 / 32 / 34 mm QS lub QF.
• Referencja szczelności wody (CB 887-2007): badanie wycieku w pudełku wypełniającym przy statycznym ciśnieniu wody nie mniejszym niż 0,4 MPa → stosuje się do dawnej zaopatrzenia tylko wtedy, gdy jest ona zawarta w zatwierdzonej specyfikacji badania.
• Mechanizm działania: wirujący wał + śrubka trapezoidalna + suwak + hak do uwolnienia → należy sprawdzić, czy ruch jest płynny i czy znaki kierunku otwarcia/zamknięcia są jasne.
• Koncepcja materiału: mieszanka stali, stali nierdzewnej, mosiądzu, krzewu i elementów opakowaniowych → końcowe klasy materiałów są zgodne z zatwierdzoną BOM, a nie z jednym ogólnym opisem materiału.
• Głównym celem kontroli są wymiary, materiały, stan powierzchni, jakość spawania, w stosownych przypadkach, szczelność, elastyczność obsługi, oznakowanie i dokumentacja dostawy.

Główne parametry techniczne

Przewodnik do wyboru i zapytania

Krok 1: Potwierdzenie wymaganej podstawy przeglądu i serwisowania standardowego: zastąpienie/naprawa starszego CB 887-1977 lub obecny projekt CB 887-2007.

Krok 2: Potwierdzenie średnicy łańcucha kotwiczenia, oryginalnego oznakowania modelu, połączenia końca łańcucha oraz istniejącej instalacji lub rysunku naczynia.Należy zauważyć, że obecny standard zmienił dawny rozmiar 31 mm na 32 mm.

Krok 3: Potwierdzenie konfiguracji wodoszczelnej lub niewodoszczelnej, ciśnienia granicznego, ciśnienia badawczego, czasu utrzymania, dopuszczalności wycieku i wymogu świadków.

Krok 4: Potwierdzenie interfejsu instalacyjnego, kierunku działania wału, dostępnego wolnego miejsca pracy, kierunku uwolnienia, struktury otaczającej oraz dostępu do celów inspekcji i konserwacji.

Krok 5: Potwierdzenie zatwierdzonej listy materiałów, rodzaju opakowania, punktów smarowania, systemu powlekania, identyfikowalności materiału, dokumentacji producenta oraz zakresu inspekcji klasy lub organu.

Krok 6: Podaj ilość, rodzaj zbiornika do zastosowania, zdjęcia zamiennika, oryginalny rysunek lub wymiary, miejsce dostawy oraz wymagany czas dostawy.

Struktura

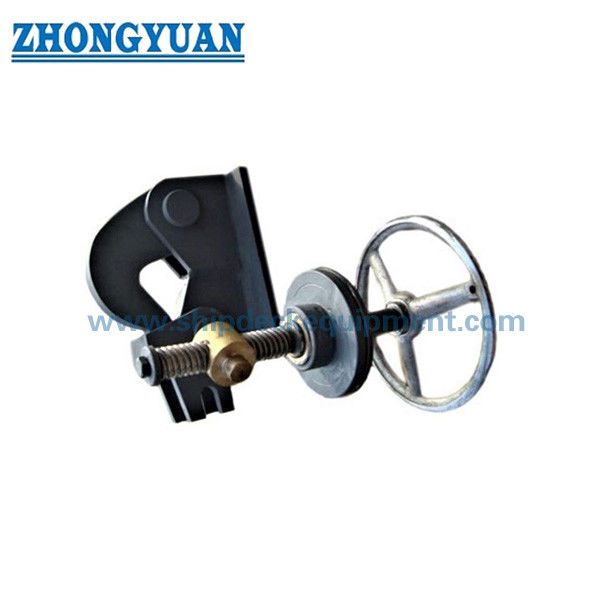

Główne ciało. Uwolnij haczyk. Duży wał. Mały wał. Łączkowanie.

Nieprzepuszczalność, mechanizm i zalety jakości

• Zestaw opakowanych pudełek napełniających zapewnia zdefiniowany interfejs uszczelniający wokół wału obrotowego, gdy określona jest konfiguracja szczelna.
• Śruby trapezoidalne przekształcają obrót wału w kontrolowany ruch suwak, umożliwiając odłączenie haczyka rozpuszczalnego poprzez celową sekwencję mechaniczną.
• Zapewnienie zablokowania i oznaczony kierunek otwarcia/zablokowania pomagają ograniczyć niezamierzone działanie; ostateczne ustawienie zablokowania i działania musi być zgodne z zatwierdzonym rysunkiem.
• Materiały funkcjonalne powinny być wybierane w oparciu o funkcje części: wytrzymałość konstrukcyjna nadwozia i haków, odporność na korozję i zużycie wałów,odpowiednie materiały łożyska/przędza do krzewów i części śrub, i zatwierdzone opakowanie pudełka.
• Badania powinny obejmować dokumentację materiału, wymiary, wady powierzchni, jakość spawania, w stosownych przypadkach, smarowanie, oznakowanie, płynne obrotowe, badania wycieków,i zapasów / dostaw zgodnie z uzgodnionym zakresem.
• W przypadku prac zastępczych, wymiarowa wymiana i dostęp operacyjny są ważniejsze niż kompatybilność ogólnego katalogu; oryginalny rysunek instalacji powinien kontrolować produkcję.

Atrybuty niestandardowe

• Standard: CB 887-1977 → starszy wodoszczelny wypuszczalnik kotwicy typu śruby do zastosowań podwodnych.
• Status usługi: Zasada legacy/replacement → bieżące projekty nowych budynków powinny zostać poddane przeglądowi CB 887-2007 lub innej obowiązującej normie.
• Średnica łańcucha: 28-57 mm → potwierdzenie dokładnego pierwotnego rozmiaru i geometrii końca łańcucha.
• Nieprzepuszczalność: aktualny standard odniesienia 0,4 MPa ciśnienia statycznego wody → dotychczasowy zakres badań, czas trwania i akceptacja należy określić w zamówieniu.
• Mechanizm: śrubka trapezoidalna i suwak → sterowane ręczne uwolnienie poprzez obrót wału.
• Interfejs instalacyjny: należy potwierdzić → podać zatwierdzony GA, szczegóły graniczne, kierunek działania i dostępne miejsce wolne.
• Materiały: zestaw złożony z wielu materiałów → klasy komponentów i wymiany wymagają zatwierdzonego potwierdzenia BOM.
• Obsługa powierzchni: smarowane powierzchnie tarcia + określona powłoka ochronna → powłoka końcowa zgodnie z zatwierdzonym systemem projektowym.
• Wymóg certyfikatu: Zgodnie z umową → certyfikat producenta, dokumenty materialne, raport z badania, świadek klasy lub zatwierdzenie organu, które należy potwierdzić przed cytowaniem.

Jak to działa

Anchor chain is connected to the release hook → Locking parts and the screw mechanism retain the hook in the normal condition → Operator turns the shaft / handwheel in the marked release direction → The trapezoidal screw drives the slider and disengages the hook → Anchor chain is released according to the approved operating procedure → The assembly is inspected, serwisowane i zresetowane po uruchomieniu

Wnioski

Wykonane podwodne systemy kotwiczenia. Projekty naprawy i wymiany. Kontrolowane rysunki szczelnych łańcuchów kotwiczenia. Zestawy zamienne odpowiadające oryginalnym instalacjom CB 887-1977.

Certyfikacje i zalety

Certyfikaty i inspekcje ze strony osób trzecich mogą być zorganizowane zgodnie z umową, zatwierdzonym zakresem inspekcji, wymogiem identyfikowalności materiału oraz procedurą akceptacji klasy lub organu.Nie są one uwzględnione domyślnie.

Certyfikaty: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certyfikaty testowe producentów. Dostępne na żądanie i podlegające wymaganiom projektu i zatwierdzeniu klasy / organu.

Rysunek i zdjęcia

Częste pytania

P1: Czy CB 887-1977 nadaje się do przewoźników towarowych, tankowców lub innych zwykłych statków handlowych?

CB 887-1977 przeznaczony był wyłącznie do zastosowań podwodnych.Projekt statku handlowego powinien wykorzystywać zatwierdzone przez projektanta statku rozwiązania i potwierdzać odpowiednią normę., takie jak CB/T 4219-2013 dla niektórych małych i średnich łodzi z prostymi odblokowaniem kotwicy lub CB/T 3143-2013 dla większych odblokowania łańcucha typu psa, w stosownych przypadkach.

P2: Co zmieniło się w CB 887-2007 w porównaniu z CB 887-1977?

A2: Wydanie z 2007 roku zastąpiło stary standard, dodało wodoszczelny typ, usunęło dawne rozmiary 43 / 49 / 53 / 57 mm, zmieniło 31 mm na 32 mm,i dodano wymóg ilościowej szczelności wodnej oraz metodę badaniaPoprawna wersja musi zostać uzgodniona przed cytowaniem.

P3: Jakie informacje są niezbędne do oferty wymiany?

A3: Należy podać oryginalny model lub tabliczkę nazwy, średnicę łańcucha, zatwierdzony rysunek, zdjęcia instalacji i obsługi, wymagania dotyczące granicy szczelności wodnej, ciśnienie badawcze i zasięg świadka,wymagania dotyczące materiału / powłoki, ilość, miejsce przeznaczenia i harmonogram dostawy.
