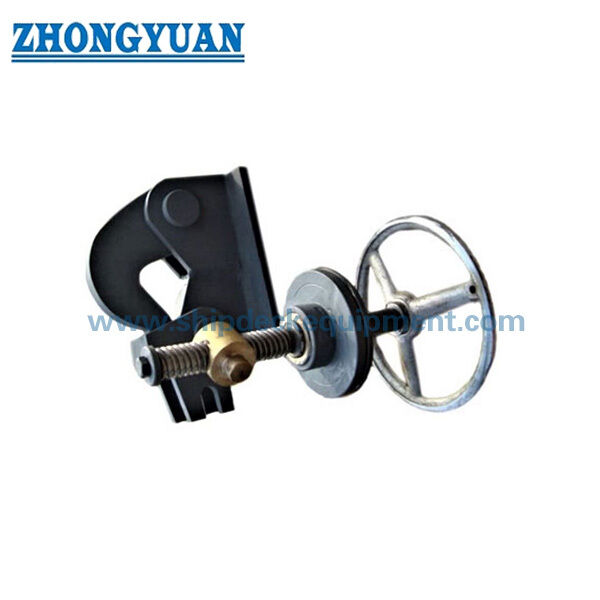

Wodoszczelny wyzwalacz łańcucha kotwicznego typu śrubowego do łańcuchów 28, 32 i 34 mm | CB/Z 887-2007

Wodoszczelny, śrubokrętowy, wypuszczalnik łańcuchów dla łańcuchów o długości 28, 32 i 34 mm. CB/Z 887-2007

Przegląd produktu

CB/Z 887-2007 wodoszczelny łącznik łańcucha kotwicowego typu śrubowego jest mechanicznym zestawem zabezpieczającym końcówkę łańcucha i sterowanym uwalnianiem.śruby trapezoidalnej, suwak, części zamykające i zapakowane urządzenie pudełko wypełniające, dzięki czemu mechanizm uwolnienia może być obsługiwany przez granicę instalacji przy zachowaniu określonej funkcji uszczelniającej.

Niniejsza strona obejmuje konfiguracje wodoszczelne o długości 28 mm, 32 mm i 34 mm określone w CB/Z 887-2007.rzeczywiste połączenie końcowe łańcucha, interfejs instalacji, kierunek działania, dostępne uprawnienia i zatwierdzona dokumentacja projektowa.Konfiguracja szczelna jest odrębnym układem i nie jest przedstawiona w poniższej tabeli wymiarowej.

Szybkie specyfikacje

• Rodzaj produktu: wodoszczelny, śruby typu łącznik łącza → zabezpiecza końcówkę łańcucha w normalnym stanie i zapewnia kontrolowaną mechaniczną funkcję łączenia.

• Norma: CB/Z 887-2007 → wymagania dotyczące wymiarów produkcji, szczelności wodnej, kontroli i jakości przedstawione na niniejszej stronie opierają się wyłącznie na tej normie.

• Stosowany łańcuch kotwiczy: 28 / 32 / 34 mm → standardowe rozmiary; dokładny rozmiar należy wybrać na podstawie zatwierdzonego łańcucha i rysunku montażowego.

• Konfiguracja wodoszczelna: uszczelnienie pudełka wypełniającego wokół wału operacyjnego → zapewnia interfejs uszczelniający wymagany dla typu wodoszczelnego.

• Wymóg szczelności wodnej: zestaw pudełka do wypełnienia, który wytrzyma nie mniej niż 0,4 MPa ciśnienia statycznego wody bez wycieku.

• Mechanizm działania: śrubka trapezoidalna + suwak + haczyk do uwolnienia → ręczne obrócenie wału powoduje kontrolowane odłączanie haczyka.

• Standardowe rozmiary nitki: Tr 24×5-7 dla łańcucha 28 mm; Tr 26×5-7 dla łańcucha 32 / 34 mm → wymiary kluczowe obróbki mechanicznej i kontroli montażu.

• Masa odniesienia: 23 / 28 / 28 kg dla konfiguracji wodoszczelnych 28 / 32 / 34 mm → przydatna do obsługi instalacji i pakowania.

Główne parametry techniczne

CB/Z 887-2007 konfiguracja wodoszczelna. Wymiary wyrażone są w mm. Wartości w nawiasach są wymiarami odniesienia.

Przewodnik do wyboru i zapytania

• Krok 1: Potwierdź konfigurację typu śruby wodoodpornej CB/Z 887-2007 i wymagany rozmiar łańcucha kotwiczenia 28 / 32 / 34 mm.

• Krok 2: Potwierdź połączenie końcowe łańcucha, granicę instalacji, wymiary interfejsu H/h/b/L/B, kierunek wału i dostępny odległość robocza na podstawie zatwierdzonego rysunku.

• Krok 3: Potwierdzenie wymogu badania szczelności, zakresu świadków klienta/klasy/osoby trzeciej oraz wymaganej dokumentacji badawczej.

• Krok 4: Potwierdzenie harmonogramu materiału składowego, identyfikowalności materiału, specyfikacji opakowania, wymogów związanych z smarowaniem i powłoką ochronną.

• Krok 5: Podaj ilość, typ zbiornika do zastosowania, położenie instalacji, rysunek lub zdjęcie referencyjne, miejsce dostawy, wymagany czas dostawy oraz wymagania dotyczące dokumentu zatwierdzającego.

Struktura

Główne ciało. Uwolnij haczyk. Duży wał. Mały wał. Łączkowanie.

Wymagania dotyczące produkcji i jakości technicznej

• Kontrola wymiarów: wymiary H, h, b, L, B, t, d i l, wraz z określoną trapezoidalną nicią, muszą być zgodne z konfiguracją CB/Z 887-2007 i rysunkiem produkcji kontrolowanej.

• Sznurek i części przesuwne: śrubę trapezoidalną, sznurek do sparowania, suwak i układ wału należy obrobić i zmontować w taki sposób, aby ruch był płynny i wolny od wiązania;usunięte są grzyby i szkodliwe ostre krawędzie.

• Zestaw wodoszczelny: elementy opakowania, obudowy kompresyjnej, orzecha kompresyjnego i pudełka wypełniającej muszą być odpowiednio zamontowane, tak aby konfiguracja wodoszczelna spełniała określone wymagania uszczelniające.

• Badanie szczelności: zespół pudełka do napełnienia musi wytrzymać nie mniej niż 0,4 MPa ciśnienia statycznego wody bez wycieku.

• Funkcja działania: haczyk, wały, śruby i suwak muszą działać zgodnie z planowaną sekwencją blokowania i wypuszczania bez przyklejania się.Po montażu oznakowanie kierunku otwierania/zablokowania musi być wyraźne..

• Kontrola materiałów: materiały składowe muszą być zgodne z harmonogramem materiałów i standardami materiałów określonymi w CB/Z 887-2007.Substytucje materiałów wymagają zatwierdzenia projektu przed produkcją.

• Powierzchnia i smarowanie: obszary tarcia, nitki i obszarów kontaktu łożysk muszą być odpowiednio smarowane;powierzchnie wystawione na działanie otrzymują ochronę wymaganą przez standardowy i zatwierdzony system powlekania projektowego.

• Kontrola końcowa: weryfikacja dokumentacji materiału, głównych wymiarów, wyglądu, stanu montażu, elastyczności eksploatacyjnej, szczelności wodnej, oznakowania i dokumentacji dostawy przed uwolnieniem.

Atrybuty niestandardowe

• Standard: CB/Z 887-2007 → podstawa projektowania, produkcji i akceptacji dla tej strony.

• Konfiguracja: Włącza się wodoszczelny typ śruby → pakowane pudełko wypełniające; niewodoszczelny typ jest oddzielny.

• Średnica łańcucha: 28 / 32 / 34 mm → standardowa seria rozmiarów pokazana na tej stronie.

• Nieprzepuszczalność: statyczne ciśnienie wody ≥ 0,4 MPa, brak wycieków → stosuje się do szczelności.

• Pręty: Tr 24×5-7 lub Tr 26×5-7 → wybrane zgodnie z rozmiarem łańcucha i standardową konfiguracją.

• Materiały: materiały ze stali węglowej, stali nierdzewnej i stopu miedzi zgodnie z CB/Z 887-2007

• Działanie: Ręczne odkręcanie śruby i suwak → kierunek działania, zaangażowanie haczyka i dostępne miejsce wolne muszą być zgodne z zatwierdzonym rysunkiem instalacji.

• Kontrola: kontrole wymiarowe, wizualne, funkcjonalne i szczelności → zakres świadectwa i dokumentacji zgodnie z wymaganiami zamówienia.

• Wymagania dotyczące certyfikatu: Dostępne zgodnie z wymaganiami projektu → certyfikat producenta, dokumenty materiałowe i zakres kontroli klasy/strony trzeciej, który należy uzgodnić przed produkcją.

Jak to działa

Anchor chain end is connected to the release hook → Locking parts and screw mechanism retain the hook → Operator turns the operating shaft in the marked release direction → Trapezoidal screw drives the slider → Release hook disengages in a controlled sequence → Assembly is inspected and reset after operation

Wnioski

Watertight anchor-chain end release arrangements | Special-vessel anchoring systems | Drawing-controlled installations | Newbuilding projects | Repair and replacement projects specified to CB/Z 887-2007

Certyfikacje i zalety

Certyfikaty i inspekcje zewnętrzne mogą być zorganizowane zgodnie z wymaganiami projektu, uzgodnionym zakresem inspekcji, identyfikowalnością materiałów i procedurą zatwierdzenia.

Certyfikacja: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certyfikat badawczy producenta.

Rysunek i zdjęcia

Częste pytania

P1: Jakie rozmiary łańcuchów są objęte konfiguracją szczelną na tej stronie?

Odpowiedź 1: Standardowe rozmiary pokazane tutaj to 28 mm, 32 mm i 34 mm. Są to rozmiary dyskretne,więc wybór powinien być zgodny z rzeczywistym łańcuchem i zatwierdzonym rysunkiem instalacji, a nie traktować 28~34 mm jako ciągły zakres.

P2: Jakie są kluczowe wymagania dotyczące akceptacji dla typu wodoszczelnego?

A2: Układ uszczelniający pudełko wypełniające musi wytrzymać nie mniej niż 0,4 MPa ciśnienia statycznego wody bez wycieku.W uzgodnionym planie inspekcji należy określić wymagania dotyczące świadków i dokumentacji.

P3: Jakie informacje są wymagane przed produkcją?

A3: Potwierdzenie wielkości łańcucha, rysunku instalacji, połączenia końca łańcucha, wymiarów granicznych, kierunku wału, wolności eksploatacyjnej, wymogów dokumentacji materiałowej, powłoki, zakresu kontroli szczelności wodnej,wymóg ilości i dostawy., ciśnienie badawcze i zakres świadectwa, wymagania dotyczące materiału/laktowania, ilość, miejsce przeznaczenia i harmonogram dostawy.
