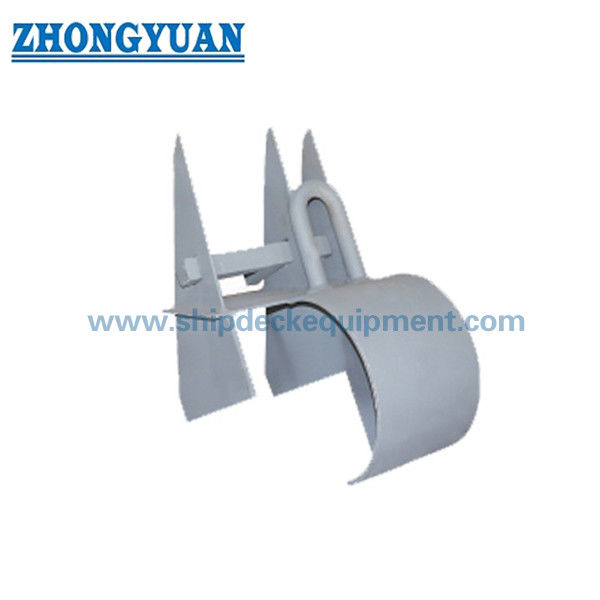

17–37 mm Uwalniacz Łańcucha Kotwicznego dla Statków Śródlądowych i Małych | Typ Prosty, CB 531-66 | Zacisk Kablowy

17 ′′37 mm Anchor Chain Releaser dla śródlądowych i małych statków.

Przegląd produktu

CB 531-66 Simple Anchor Chain Releaser jest kompaktowym urządzeniem do rozluźniania łańcucha łańcuchowego używanym w łańcuchu kotwiczenia statków śródlądowych, małych statków, łodzi roboczych,i podobnych małych zastosowań morskichWybierany jest według nominalnej średnicy łańcucha kotwiczenia i ma na celu utrzymanie odpowiedniego rozmiaru łańcucha kotwiczenia w normalnym układzie i umożliwienie uwolnienia łańcucha przy uruchomieniu urządzenia uwolnienia.

Ten prosty typ jest odpowiedni tam, gdzie naczynie wymaga prostego rozwijania łańcucha kotwiczenia z łatwą instalacją, prostą obsługą,o średnicy nominalnej łańcucha od 17 mm do 37 mmMateriał, obróbka powierzchni, interfejs instalacji, zakres certyfikatu i wszelkie szczegóły dostosowane do potrzeb powinny zostać potwierdzone zgodnie z rysunkiem naczynia i wymaganiami projektu.

Szybkie specyfikacje

• Rodzaj produktu: prosty rozgrzewacz łańcucha kotwiczenia / rozgrzewacz przewodu łańcuchowego → kompaktowe urządzenia do rozgrzewania łańcucha kotwiczenia do układów kotwiczenia małych statków.
• Standard: CB 531-66 → odniesienie do wyboru modelu, nominalnego zakresu średnicy łańcucha i głównych wymiarów.
• Nominalna średnica łańcucha: 17 ‰ 37 mm → obejmuje cztery dostarczane grupy rozmiarów dla łańcuchów kotwicowych małych i śródlądowych statków.
• Stosowana klasa łańcucha: łańcuchy kotwicze klasy 2 i 3 → przed zamówieniem potwierdź faktyczną klasę łańcucha i certyfikat.
• Opcje materiału: stal C-Mn lub stal nierdzewna → wybierz w zależności od środowiska korozyjnego, specyfikacji zbiornika i budżetu.
• Obsługa powierzchniowa: Sa 2.5 wybuchowe + jedna warstwa epoxy warsztacie primer, ocynkowane lub dopasowane wykończenie → powłoka powinna odpowiadać wymaganiom konserwacji naczynia i ochrony przed korozją.
• Przybliżona masa: 8,93 ≈ 36,88 kg → przydatna do oferty, obsługi instalacji, pakowania i szacowania przewozu.
• Główne zalety wyboru: statki śródlądowe i małe statki → prosta instalacja i obsługa.

Główne parametry techniczne

Przewodnik do wyboru i zapytania

Krok 1: Potwierdź CB 531-66 prosty rozpuszczalnik łańcucha kotwiczącego i wybierz grupę rozmiarów zgodnie z nominalną średnicą łańcucha: 17?? 19, 22?? 25, 28?? 31 lub 34?? 37 mm.

Krok 2: Potwierdzenie klasy łańcucha kotwiczenia, zazwyczaj klasy 2 lub 3 zgodnie ze specyfikacją dostarczoną, oraz podanie rysunku łańcucha lub certyfikatu, jeżeli są dostępne.

Krok 3: Potwierdzenie typu statku i miejsca zastosowania, szczególnie w przypadku statków śródlądowych, małych statków, łodzi roboczych, barek lub projektów naprawy i wymiany.

Krok 4: Potwierdzenie wymogu materiału: stal C-Mn, stal nierdzewna lub materiał specjalny, który należy potwierdzić zgodnie ze specyfikacją projektu.

Krok 5: Potwierdzenie obróbki powierzchniowej: Sa 2,5 wybuchowe + epoxy primer, ocynkowane wykończenie lub indywidualna powłoka zgodnie z wymaganiami ochrony przed korozją naczynia.

Krok 6: Potwierdź zakres certyfikatu, ilość, miejsce dostawy, wymagany czas dostawy, rysunek instalacji i zdjęcie produktu, jeśli zamówienie dotyczy wymiany.

Struktura

Korpus łańcuchowego siedzenia. Powierzchnia łączności łańcuchowej. Prosty mechanizm uwolnienia. Podstawa/interfejs montażu do potwierdzenia.lub wykończenia ze stali nierdzewnej

Zalety uwolnienia i montażu łańcucha kotwiczenia

• Prosta konfiguracja jest odpowiednia dla statków śródlądowych i małych statków, w których ważne są kompaktowe układy, łatwa obsługa i prosta instalacja.
• Cztery grupy o nominalnej średnicy łańcucha od 17 mm do 37 mm sprawiają, że produkt jest dogodny do nowej budowy i zamówień na wymianę małych statków.
• Obszar kontaktu łańcucha należy wykończyć płynnie, aby zmniejszyć ostry lokalny kontakt z ogniwami kotwiczenia łańcucha podczas utrzymywania i uwolniania.
• Stal C-Mn nadaje się do zastosowań w powszechnym wyposażeniu morskim, natomiast stal nierdzewna może być omawiana w przypadku określenia wyższej odporności na korozję lub specyficznego wymogu naczynia.
• Sa 2.5 wystrzału z epoxy warsztacie primer jest odpowiedni jako podstawowy preparat ochrony przed korozją; ocynkowane lub niestandardowe obróbki powierzchni mogą być wybrane zgodnie z wymaganiami projektu.
• Przed produkcją należy potwierdzić zakres certyfikatu i inspekcji, ponieważ inspekcja klasy, identyfikowalność materiału i inspekcja świadków zależą od zbiornika i wymogu zamówienia.

Atrybuty niestandardowe

• Standard: CB 531-66 → stosowany w przypadku gdy rysunek statku lub specyfikacja stoczni wymagają zastosowania tej prostej normy odcisku łańcucha kotwiczenia.
• Rodzaj produktu: prosty urządzenie do odgrzewania łańcucha kotwiczenia → kompaktowe urządzenie do odgrzewania przewodu łańcuchowego do układów łańcucha kotwiczenia.
• Nominalna średnica łańcucha: 17?? 37 mm → wybierz prawidłowy wiersz zgodnie z rzeczywistą średnicą łańcucha kotwiczenia.
• Stosujący się stopień łańcucha: stopień 2 / stopień 3 → przed zamówieniem potwierdź certyfikat łańcucha i wymagania projektu.
• Materiał: stal C-Mn / stal nierdzewna → końcowa stopa materiału powinna zostać potwierdzona zgodnie ze specyfikacją zamówienia.
• Obsługa powierzchniowa: Sa 2.5 wybuchowe + epoxy primer / ocynkowane / dostosowane → powłoka końcowa zgodnie z wymaganiami projektu lub naczynia.
• Zastosowanie Statek: Statki śródlądowe i małe statki → nadające się do kompaktowych układów łańcucha kotwicowego i potrzeb naprawy.
• Instalacja: prosty układ instalacji → dokładne montaż, śruby, spawania i szczegóły otaczającej konstrukcji należy potwierdzić na rysunku.
• Wymóg certyfikatu: Dostępny zgodnie z wymaganiami projektu → certyfikat klasy i zakres kontroli należy potwierdzić przed złożeniem oferty.

Jak to działa

Anchor chain is led to the releaser → Chain is positioned in the clench / release seat → The selected chain size is held in the normal arrangement → Crew operates the simple release device when chain release is required → Correct chain size, instalacja, kontrola i procedury eksploatacyjne wspierające bezpieczne użytkowanie

Wnioski

Statki śródlądowe. Małe statki. Łodzie robocze. Barki. Łodzie służbowe.

Certyfikacje i zalety

Certyfikaty mogą być organizowane zgodnie z wymaganiami projektu, zakresem inspekcji, identyfikowalnością materiału i procedurą zatwierdzenia przez społeczeństwo klasowe.

Certyfikacja: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certyfikat badawczy producenta.

Rysunek i zdjęcia

Częste pytania

P1: Jak należy wybrać odpowiedni rozmiar rozpuszczalnika łańcucha kotwiczenia CB 531-66?

A1: Wybierz rozmiar zgodnie z nominalną średnicą łańcucha kotwiczenia.Przed zamówieniem należy również sprawdzić rysunek naczynia i rzeczywisty stopień łańcucha.

P2: Czy ten produkt jest odpowiedni dla statków śródlądowych i małych statków?

Odpowiedź: Tak. W oparciu o dostarczany produkt, ten prosty typ jest odpowiedni głównie dla statków śródlądowych, małych statków, łodzi roboczych, barek i podobnych kompaktowych układów łańcucha kotwiczenia.W przypadku większych statków lub specjalnych wymagań dotyczących obciążenia, układ należy sprawdzić w odniesieniu do wymogów dotyczących rysunku i klasy zbiornika.

P3: Jakie informacje są wymagane przed cytowaniem?

A3: Proszę potwierdzić standard, nominalną średnicę łańcucha, stopień łańcucha, materiał, obróbkę powierzchni, ilość, wymóg certyfikatu, rysunek instalacji lub zdjęcie zamienne, miejsce dostawy,i wymagany czas dostawy.
