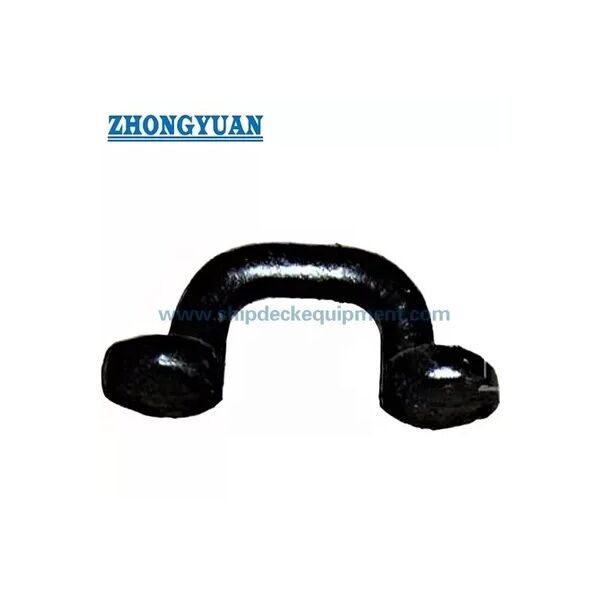

Kuta Płyta Owalna z Uchem Morskim do Zakończeń Lin i Połączeń Zaczepów | JIS F 3410-1999 Typ E

Kuta morska owalna płyta oczkowa do połączeń końcówek linowych i szekli | JIS F 3410-1999 Typ E

Przegląd produktu

Kuta owalna płyta oczkowa JIS F3410 Typ E to spawany element mocujący stosowany na konstrukcjach statków do mocowania końcówek linowych, szekli, bloczków lub podobnych elementów połączeniowych. Jest ona zazwyczaj wybierana tam, gdzie rysunek statku wymaga kompaktowej owalnej płyty oczkowej z określoną dopuszczalną obciążalnością, kontrolowanym otworem oczka, stopem spawalniczym i gładką powierzchnią wykończeniową.

Ten mały zakres rozmiarów obejmuje nominalne numery 0,5, 1 i 2 z dopuszczalnymi obciążeniami od 4,9 kN do 19,6 kN. Płyta oczkowa powinna być instalowana tylko na odpowiedniej konstrukcji statku z potwierdzonym szczegółem spawalniczym, otaczającym wzmocnieniem i zatwierdzonym kierunkiem obciążenia. Nie należy jej traktować jako ogólnego ucha podnoszącego ani jako zamiennika zatwierdzonego przez projekt ucha podnoszącego, chyba że rysunek projektowy, zatwierdzenie klasyfikacyjne i zakres inspekcji potwierdzą takie zastosowanie.

Szybkie specyfikacje

• Typ produktu: Kuta owalna płyta oczkowa / mocowanie typu O-ring → spawany punkt połączenia dla końcówek linowych, szekli, bloczków i elementów mocujących związanych z cumowaniem na konstrukcjach statków.
• Standard i dostarczany typ: JIS F3410-1999 Typ E → używany do wyboru płyty oczkowej opartej na standardzie; ostateczne oznaczenie typu powinno być sprawdzone z rysunkiem projektu przed produkcją.
• Zakres numerów nominalnych: 0,5 / 1 / 2 → kompaktowy zakres niskich obciążeń dla małych pozycji mocowania, gdzie przestrzeń i rozmiar spoiny są ograniczone.
• Zakres dopuszczalnych obciążeń: od 4,9 do 19,6 kN → wartość wyboru dla płyty oczkowej; nie należy jej mylić z obciążeniem zrywającym liny, obciążeniem próbnym ani dopuszczalnym obciążeniem roboczym projektu.
• Główne wymiary: d, L, H, R, D, T i stop spawalniczy f → kluczowe dane do rysunku strony internetowej, planowania spoin i potwierdzenia wyceny.
• Opcje materiałowe: stal miękka, odkuwka stalowa C-Mn lub stal nierdzewna → ostateczna klasa materiału i wymagania dotyczące spawalności powinny być potwierdzone zgodnie ze specyfikacją statku.
• Stan powierzchni: wykończona powierzchnia oczka wolna od widocznych pęknięć i łuszczenia → ważne dla akceptacji inspekcji i jakości bezpiecznej powierzchni połączenia.
• Obróbka powierzchni: piaskowanie Sa 2,5 + jedna warstwa podkładu epoksydowego jako odniesienie → ostateczny system powłokowy lub wykończenie ze stali nierdzewnej powinny być zgodne z wymaganiami projektu.

Główne parametry techniczne

Przewodnik wyboru i zapytania

Krok 1: Potwierdź JIS F3410 Typ E i numer nominalny 0,5 / 1 / 2 zgodnie z rysunkiem statku, wymaganym dopuszczalnym obciążeniem i osprzętem połączeniowym.

Krok 2: Potwierdź rzeczywiste zastosowanie: mocowanie końcówki liny, połączenie szekli, połączenie bloczka, mocowanie związane z cumowaniem lub inny punkt połączenia konstrukcji statku.

Krok 3: Potwierdź pozycję instalacji, otaczającą konstrukcję, wzmocnienie, stop spawalniczy f, kierunek obciążenia i czy płyta oczkowa jest zainstalowana na pokładzie, grodzi czy innej zatwierdzonej konstrukcji.

Krok 4: Potwierdź wymagania materiałowe: stal miękka, odkuwka stalowa C-Mn, stal nierdzewna lub dokładna klasa materiału wymagana przez właściciela, stocznię lub towarzystwo klasyfikacyjne.

Krok 5: Potwierdź obróbkę powierzchni, system powłokowy, zakres inspekcji, certyfikat materiałowy, certyfikat producenta i wymagania dotyczące certyfikatu klasyfikacyjnego przed wyceną.

Krok 6: Podaj ilość, miejsce dostawy, wymagany czas dostawy, rysunek instalacyjny, informacje o pasującej szekli / końcówce liny oraz zdjęcia referencyjne, jeśli są dostępne.

Struktura

Kuta owalna korpus oczka | Gładki otwór oczka | Spawana podstawa mocująca | Stop spawalniczy f | Zaokrąglony obszar przejściowy | Wykończona powierzchnia połączenia | Podkład fabryczny lub określona obróbka powierzchni

Zalety kucia, spawania i inżynierii

• Konstrukcja ze stali kutej zapewnia kompaktowy kształt połączenia o kontrolowanej grubości, zaokrąglonych przejściach i lepszej przydatności do małych spawanych punktów mocowania niż luźna wycięta płyta.
• Owalny otwór oczka zapewnia zdefiniowany obszar połączenia dla szekli, końcówek linowych lub mocowań bloczków, pomagając stoczni utrzymać osprzęt połączeniowy w linii z zamierzonym kierunkiem obciążenia.
• Określony stop spawalniczy f stanowi jasne odniesienie do dyskusji instalacyjnych, ale ostateczny szczegół spawalniczy, długość spoiny i otaczające wzmocnienie powinny być nadal sprawdzone przez stocznię lub biuro projektowe.
• Gładkie przejścia wokół oczka i obszaru podstawy pomagają zmniejszyć ostre krawędzie i zapewniają bardziej niezawodne osadzenie osprzętu połączeniowego podczas eksploatacji.
• Podany wymóg dotyczący powierzchni, że wykończone powierzchnie są wolne od widocznych pęknięć i łuszczenia, jest ważny dla inspekcji, przyczepności powłoki i długoterminowej eksploatacji na statku.
• Dopuszczalne obciążenie jest podane jako wartość wyboru dla płyty oczkowej, a nie jako obciążenie zrywające liny, obciążenie próbne lub nieograniczone dopuszczalne obciążenie robocze. Zatwierdzenie projektu powinno określać rzeczywiste dopuszczalne zastosowanie.
• Zakres trzech rozmiarów jest przydatny dla małych statków, łodzi roboczych, statków serwisowych i kompaktowych miejsc mocowania na statku, gdzie wymagana jest mniejsza spawana płyta oczkowa.

Atrybuty niestandardowe

• Standard: JIS F3410-1999 → używany, gdy specyfikacja projektu wymaga owalnej płyty oczkowej JIS dla statków.
• Typ: Typ E w dostawie → sprawdzić z oficjalnym rysunkiem standardowym i rysunkiem projektu przed zwolnieniem produkcji.
• Numer nominalny: 0,5 / 1 / 2 → wybrać zgodnie z dopuszczalnym obciążeniem, osprzętem połączeniowym i przestrzenią instalacyjną.
• Dopuszczalne obciążenie: 4,9 / 9,8 / 19,6 kN → podstawa wyboru dla płyty oczkowej, nie obciążenie zrywające liny ani automatyczne dopuszczalne obciążenie robocze.
• Materiał: Stal miękka / odkuwka stalowa C-Mn / stal nierdzewna → dokładna klasa, identyfikowalność i wymagania dotyczące spawalności do potwierdzenia.
• Instalacja: Spawana do konstrukcji statku → wzmocnienie pokładu lub grodzi, procedura spawania i kierunek obciążenia powinny być sprawdzone przez stocznię.
• Obróbka powierzchni: piaskowanie Sa 2,5 + podkład epoksydowy → ostateczny system powłokowy zgodny ze specyfikacją malowania statku lub wymaganiami klienta.
• Wymagania dotyczące certyfikatu: Dostępne zgodnie z wymaganiami projektu → zakres inspekcji klasyfikacyjnej i certyfikatu powinien być potwierdzony przed wyceną.

Jak to działa

Końcówka liny / szekla / mocowanie bloczka jest podłączone do owalnego oczka → Obciążenie działa przez płytę oczkową w zatwierdzonym kierunku → Spawana podstawa przenosi siłę na wzmocnioną konstrukcję statku → Inspekcja powierzchni i powłoka są wykonane zgodnie z wymaganiami projektu

Zastosowania

Pokłady statków | Grodzie | Łodzie robocze | Holowniki | Statki serwisowe | Małe jednostki | Statki śródlądowe | Mocowanie końcówek linowych | Punkty połączeń szekli | Punkty mocowania bloczków | Projekty budowy nowych statków i wymiany

Certyfikaty i zalety

Certyfikaty mogą być wydane zgodnie z wymaganiami projektu, zakresem inspekcji, identyfikowalnością materiału i procedurą zatwierdzania przez towarzystwo klasyfikacyjne.

Certyfikacja: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certyfikat testu producenta.

Rysunek i zdjęcia

FAQ

P1: Co oznacza dopuszczalne obciążenie dla tej płyty oczkowej?

O1: Dopuszczalne obciążenie to wartość wyboru dla płyty oczkowej w ramach zamierzonego standardu i warunków projektu. Nie należy go traktować jako obciążenia zrywającego liny, obciążenia próbnego ani nieograniczonego dopuszczalnego obciążenia roboczego. Ostateczne zastosowanie powinno być sprawdzone wraz z kierunkiem obciążenia, szczegółami spawalniczymi, wzmocnieniem konstrukcji i wymaganiami klasyfikacyjnymi.

P2: Czy ta kuta owalna płyta oczkowa może być używana jako ucho podnoszące?

O2: Domyślnie nie. Ta strona opisuje płytę oczkową konstrukcji statku do mocowania końcówek linowych, szekli, bloczków lub podobnych elementów. Zastosowanie podnoszące powinno być potwierdzone oddzielnie rysunkiem projektu, obliczeniami, projektem spawalniczym, wymaganiami testowymi i zatwierdzeniem klasyfikacyjnym.

P3: Jakie informacje są potrzebne przed wyceną?

O3: Potwierdź standard, typ, numer nominalny, dopuszczalne obciążenie, klasę materiału, obróbkę powierzchni, ilość, pozycję instalacji, kierunek obciążenia, zakres certyfikatu, rozmiar pasującej szekli lub elementu, miejsce dostawy i wymagany czas dostawy.
