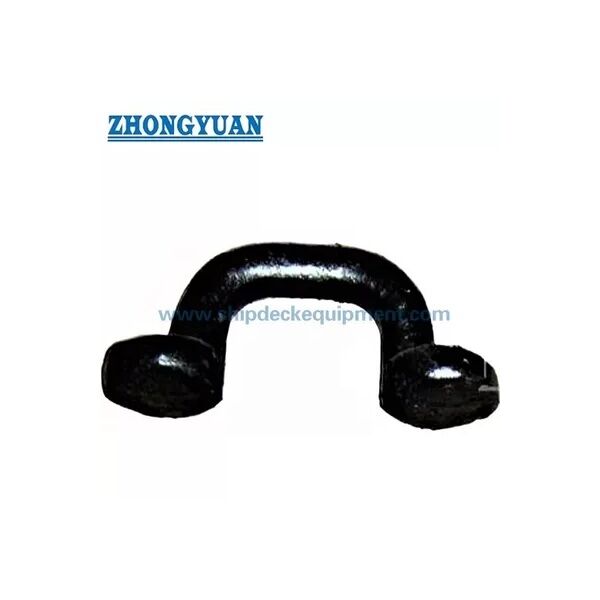

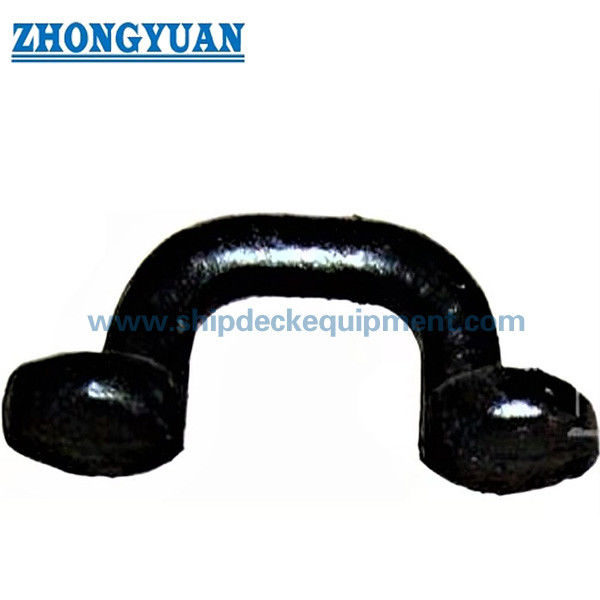

JIS F3410 Typ E Kucie stalowej owalnej płytki oczkowej O-ring Sprzęt do cumowania statków

JIS F3410 Typ E Forge Oval Eye Plate

Przegląd produktu

JIS F3410 typu E jest spawaną łączniką stosowaną na konstrukcjach statków do mocowania końcówek liny, kajdan, kołysek lub podobnego sprzętu łączącego.Zazwyczaj jest on wybierany w przypadku, gdy rysunek zbiornika wymaga kompaktowej owalnej płytki ocznej z określonym dozwolonym obciążeniem., kontrolowane otwarcie oczu, noga spawana i gładka powierzchnia.

Ten mały zakres obejmuje nominalny numer 0.5, 1 i 2 przy dopuszczalnych obciążeniach od 4,9 kN do 19,6 kN. Płytkę wzrokową należy zamontować wyłącznie na odpowiedniej konstrukcji statku z zweryfikowanymi szczegółami spawania, obok wzmocnienia,i zatwierdzonego kierunku obciążeniaNie należy go traktować jako ogólnego podnośnika lub jako zastępstwa zatwierdzonego w ramach projektu podnośnika, chyba że rysunek projektu, zatwierdzenie klasy i zakres kontroli potwierdzają to stosowanie.

Szybkie specyfikacje

• Rodzaj produktu: Forgowana owalna tablica oczu / mocowanie pierścienia O → spawany punkt podłączenia do końcówek liny, kajdan, kołnierzy i wyposażenia związanego z kotwiczeniem na konstrukcjach statków.
• Standardowy i dostarczony typ: JIS F3410-1999 Typ E → stosowany do wyboru płytki oczu na podstawie normy; ostateczne oznaczenie typu należy sprawdzić na rysunku projektu przed produkcją.
• Zakres nominalny: 0,5 / 1/2 → kompaktowy zakres niskiego obciążenia dla małych miejsc mocowania, gdzie przestrzeń i wielkość spawania są ograniczone.
• Dopuszczalny zakres obciążeń: 4,9 do 19,6 kN → wartość wyboru dla płyty ocznej; nie mieszać z obciążeniem łamania liny, obciążeniem testowym lub SWL projektu podnoszenia.
• Główne wymiary: d, L, H, R, D, T i nogi spawalniczej f → kluczowe dane do rysunku strony internetowej, planowania spawania i potwierdzenia oferty.
• Opcje materiału: stal łagodna, stalowa kucia C-Mn lub stal nierdzewna → końcowy stopień materiału i wymagania dotyczące spawalności należy potwierdzić zgodnie ze specyfikacją zbiornika.
• Stan powierzchni: końcowa powierzchnia płytki ocznej nie powinna zawierać widocznych pęknięć i łuszczenia → ważne dla akceptacji kontroli i bezpiecznej jakości powierzchni połączenia.
• Obsługa powierzchniowa: Sa 2.5 wybuchowe + jedna warstwa epoxy wnętrza pierwotnego jako odniesienie → końcowy system powłoki lub wykończenie ze stali nierdzewnej powinny być zgodne z wymaganiami projektu.

Główne parametry techniczne

Przewodnik do wyboru i zapytania

Krok 1: Potwierdź JIS F3410 typu E i numer nominalny 0,5 / 1 / 2 zgodnie z rysunkiem zbiornika, wymaganym dopuszczalnym obciążeniem i sprzętem podłączającym.

Krok 2: Potwierdzić rzeczywiste zastosowanie: mocowanie końcówki liny, połączenie łańcucha, połączenie koła, mocowanie związane z moczem lub inny punkt połączenia konstrukcji statku.

Krok 3: Potwierdzić położenie instalacji, otaczającą konstrukcję, wzmocnienie, nogę spawalniczą f, kierunek obciążenia oraz to, czy płytka wzrokowa jest zainstalowana na pokładzie, przegrodzie lub innej zatwierdzonej konstrukcji.

Krok 4: Potwierdź wymagania dotyczące materiału: stali łagodnej, stali C-Mn, stali nierdzewnej lub dokładnej klasy materiału wymaganej przez właściciela, stocznię lub społeczeństwo klasowe.

Krok 5: Przed ofertą potwierdzić wymagania dotyczące obróbki powierzchni, systemu powłoki, zakresu inspekcji, certyfikatu materiału, certyfikatu producenta i certyfikatu klasy.

Krok 6: Podaj ilość, miejsce dostawy, wymagany czas dostawy, rysunek instalacyjny, informacje o terminalu sparowania łańcucha / liny oraz, w razie potrzeby, zdjęcia referencyjne.

Struktura

Sforsowane owalne ciało oka. Gładkie otwarcie oczu. Spawana podstawa przymocowania. Spawana noga.

Zalety kucia, spawania i inżynierii

• Konstrukcja ze stali kuwanej zapewnia kompaktowy kształt połączenia z kontrolowaną grubością, zaokrąglonymi przejściami i lepszą przydatność do małych spawanych punktów mocowania niż luźna płytka wycięta.
• Owalne otworzenie oka zapewnia zdefiniowany obszar połączenia łańcuchów, końcówek liny lub wyposażenia kołowego, pomagając stoczni utrzymać sprzęt połączenia w zgodzie z zamierzonym kierunkiem obciążenia.
• Wyznaczona noga spawania f stanowi jasny punkt odniesienia do dyskusji o montażu, ale ostateczny szczegół spawania, długość spawania,i otaczające wzmocnienie powinny być nadal sprawdzane przez stocznię lub biuro projektowe.
• Gładkie przejścia wokół oka i obszaru podstawy pomagają zmniejszyć lokalne ostre krawędzie i wspierają bardziej niezawodne urządzenia podłączające podczas obsługi.
• Wymóg, zgodnie z którym powierzchnia gotowa jest wolna od widocznych pęknięć i łuszczenia, jest ważny dla kontroli, przyczepności powłoki i długotrwałej obsługi na statku.
• Dopuszczalne obciążenie jest określane jako wartość wyboru płyty ocznej, a nie jako MBL liny, obciążenie testowe lub SWL nieograniczonego podnoszenia.
• Wielkość trójwymiarowa jest przydatna dla małych statków, łodzi roboczych, statków służbowych i kompaktowych miejsc mocowania na pokładzie statku, gdzie wymagana jest mniejsza spawana płytka oczu.

Atrybuty niestandardowe

• Standard: JIS F3410-1999 → stosowany w przypadku, gdy specyfikacja projektu wymaga owalnej płyty oczu statku JIS.
• Typ: typ E dostarczony → potwierdź w porównaniu z oficjalnym rysunkiem standardowym i rysunkiem projektu przed wprowadzeniem do produkcji.
• Numer nominalny: 0,5 / 1 / 2 → wybierz zgodnie z dopuszczalnym obciążeniem, sprzętem podłączającym i powierzchnią instalacyjną.
• Dopuszczalne obciążenie: 4,9 / 9,8 / 19,6 kN → podstawa wyboru dla płyty ocznej, a nie obciążenie przerywaniem liny lub automatyczne podnoszenie SWL.
• Materiał: Stal łagodna / Forgowanie stali C-Mn / Stal nierdzewna → wymagania dotyczące dokładnej klasy, identyfikowalności i spawalności należy potwierdzić.
• Instalacja: Spawane do konstrukcji statku → wzmocnienie pokładu lub przegrody, procedura spawania i kierunek obciążenia powinny być poddane przeglądowi przez stocznię.
• Obsługa powierzchniowa: Sa 2.5 wybuchowa + epoxy primer → końcowy system powłoki zgodnie ze specyfikacją malowania naczynia lub wymaganiami klienta.
• Wymagania dotyczące certyfikatów: dostępne zgodnie z wymaganiami projektu → inspekcja klasy i zakres certyfikatów należy potwierdzić przed złożeniem oferty.

Jak to działa

Rope terminal / shackle / pulley fitting is connected to the oval eye → Load acts through the eye plate in the approved direction → Welded base transfers the force into the reinforced ship structure → Surface inspection and coating are completed according to project requirement

Wnioski

Ship decks | Bulkheads | Workboats | Tugboats | Service vessels | Small craft | Inland vessels | Rope terminal fixing | Shackle connection points | Pulley attachment points | Newbuilding and replacement projects

Certyfikacje i zalety

Certyfikaty mogą być organizowane zgodnie z wymaganiami projektu, zakresem inspekcji, identyfikowalnością materiału i procedurą zatwierdzenia przez społeczeństwo klasowe.

Certyfikacja: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certyfikat badawczy producenta.

Rysunek i zdjęcia

Częste pytania

P1: Co oznacza dopuszczalne obciążenie dla tej płyty oczu?

A1: Dopuszczalne obciążenie to wartość wyboru płyty ocznej w przewidzianych warunkach normy i projektu.lub nieograniczonego podnoszenia SWLOstateczne zastosowanie należy sprawdzić wraz z kierunkiem obciążenia, szczegółami spawania, wzmocnieniem konstrukcji i wymaganiami klasy.

P2: Czy ta wykuta owalna płytka oka może być używana jako podnoszące oko?

A2: Nie domyślnie. Na tej stronie opisano konstrukcję okrętową oczekującą na mocowanie końcówek liny, kajdan, kołków lub podobnych elementów.obliczenia, projektowanie spawania, wymagania dotyczące badań i zatwierdzenie klasy.

P3: Jakie informacje są wymagane przed cytowaniem?

A3: Potwierdzenie normy, typu, numeru nominalnego, dopuszczalnego obciążenia, klasy materiału, obróbki powierzchni, ilości, pozycji montażu, kierunku obciążenia, zakresu certyfikatu, łańcucha sprzężenia lub rozmiaru montażu,miejsce dostawy, i wymagany czas dostawy.
