Przegląd produktu

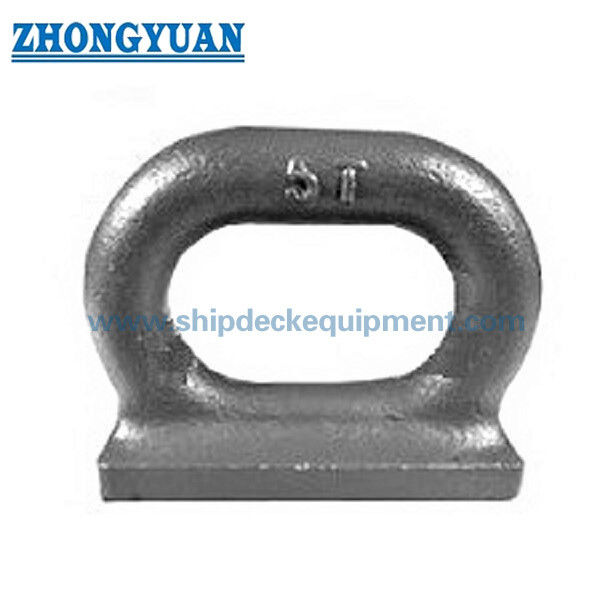

Marine Forged Welded Oval Eye Plate to spawany element mocujący na pokładzie statku stosowany do mocowania końcówek liny, kajdan, kołnierzy i innych elementów połączeń morskich.Został zaprojektowany zgodnie z JIS F3410-1999 Typ F i przeznaczony do montażu na wzmocnionych konstrukcjach statków, w których wymagany jest kompaktowy spawany punkt podłączenia..

Wzornictwo typu F wykorzystuje wykute owalne ciało oka z wydłużonym otworem i spawaną strukturą podstawy.gładkie przejście promieniowe i owalne otwarcie pomagają zapewnić praktyczny wolność dla kajdan i końcówek liny, jednocześnie wspierając stabilny transfer obciążenia wokół okolicy oczu.

Produkt ten jest odpowiedni dla stoczni, właścicieli statków, dystrybutorów wyposażenia morskiego i nabywców inżynierii, którzy potrzebują standardowej spawanej płyty ocznej do podłączenia pokładu,urządzenia mocowania i urządzenia żeglugoweWymogi dotyczące końcowej klasy materiału, zakresu spawania, zakresu kontroli i certyfikatu powinny być potwierdzone zgodnie ze specyfikacją projektu.

Szybkie specyfikacje

• Standardy produktu: JIS F3410-1999 → Standardy owalnej oczoplasty na statku dla urządzeń podłączających na pokładzie statków.

• Typ produktu: Forsowana owalna placka oczu spawana typu F → Owalna struktura oczu ze spawaną podstawą do zastosowań mocowania na statku.

• Zakres wielkości nominalnych: 3-15 → zakres wielkości standardowego typu F w podanej tabeli.

• Dopuszczalne obciążenie: 29,4-147 kN → Używane do wyboru właściwego rozmiaru płyty ocznej; nie należy go mieszać z liny MBL, obciążeniem próbnym lub podnoszeniem SWL.

• Główne zastosowanie: końce liny, kajdanki i koła → Używane jako stały, spawany punkt łączenia na konstrukcjach statków.

• Opcje materiału: Forgowanie stali miękkiej / stali nierdzewnej / stali C-Mn → Wynik końcowy materiału należy potwierdzić zgodnie ze specyfikacją projektu i środowiskiem korozyjnym.

• Warunki powierzchni: wolne od widocznych pęknięć i łuszczenia → Ważne dla kontroli podrobionych elementów i niezawodnej obsługi na pokładzie.

• Obsługa powierzchniowa: piaskowanie do Sa2,5 + jedna warstwa epoxy primer → Przygotowane do systemów powłoki morskiej przed ostatecznym malowaniem stoczni.

• Sposób montażu: Instalacja spawana → Wymaga odpowiedniego pokładu lub wspierającego wzmocnienia stalowego oraz wykwalifikowanej procedury spawania.

• Opcje certyfikatów: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certyfikat testu producenta → Dostarczane zgodnie z wymaganiami projektu i klasy.

Główne parametry techniczne

Uwaga: wymiary oparte są na dostarczonej tabeli JIS F3410 typu F. Ostateczne wymiary produkcji, tolerancjeWartość materiału i zakres kontroli powinny zostać potwierdzone zgodnie z zatwierdzonym rysunkiem i zamówieniem zakupu.

Przewodnik do wyboru

Krok 1: Potwierdzenie celu połączenia = mocowanie końcówki liny / kajdanki / kołnierza → Potwierdza to, czy owalna płytka oka typu F jest prawidłowym mocowaniem do zastosowania.

Krok 2: Potwierdzenie dopuszczalnego obciążenia = 29,4-147 kN → Wybierz wielkość nominalną zgodnie z wymaganym obciążeniem połączenia i wymaganiami bezpieczeństwa projektu.

Krok 3: Potwierdź wielkość nominalną = 3 / 5 / 7.5 / 10 / 15 → Dopasować wybrany rozmiar do standardowych wymiarów, otwarcia oczu i sprzętu podłączającego.

Krok 4: Potwierdzenie kierunku obciążenia = kierunek pionowy / nachylony / boczny → Należy sprawdzić, czy spawana konstrukcja i wzmocnienie pokładu są zgodne z rzeczywistym kierunkiem siły.

Krok 5: Potwierdzenie konstrukcji instalacji = spawany pokład lub wzmocniona podstawa stalowa → Gęstość płyty nośnej i układ wzmocnienia wpływają na ostateczne przenoszenie obciążenia.

Krok 6: Potwierdzenie materiału = stali łagodnej / stali nierdzewnej / kucia stali C-Mn → Wybór materiału zgodnie ze środowiskiem korozyjnym, specyfikacją właściciela i wymaganiami klasowymi.

Krok 7: Potwierdzenie powłoki = Sa2.5 + epoxy primer lub system powłoki projektowej → Potwierdzenie, czy stocznia lub dostawca zastosować będzie ostateczną powłokę górną.

Krok 8: Potwierdzenie certyfikatu = Certyfikat testu producenta lub certyfikat klasy → Potwierdzenie wymaganego towarzystwa i zakresu kontroli przed cytowaniem.

Struktura

Sforgowane owalne ciało oka. Wyprostowane owalne otwarcie. Gładkie przejście promieniowe. Spawany obszar podstawy.

Zalety sztucznej konstrukcji i inżynierii

• Forsowane ciało owalne → Zapewnia lepszą ciągłość strukturalną wokół otworu oka niż prosty płytkowy kształt płomienia.

• Gładkie przejście promieniowe → Pomaga zmniejszyć lokalną koncentrację naprężeń wokół obszaru połączenia.

• Owalna konstrukcja otworu → Zapewnia praktyczne miejsce dla kajdan, końcówek liny i urządzeń mocowania koła.

• Układ podstawy spawanej → Pozwala na bezpośrednią integrację z wzmocnionymi konstrukcjami stalowymi pokładu lub statku.

• Standardowy zakres wymiarów → Rozmiary nominalne 3-15 obejmują wiele dopuszczalnych poziomów obciążenia od 29,4 kN do 147 kN.

• Przygotowanie powłok morskich → Sa2.5 sprężanie i epoxy primer sklep wspierają dalsze systemy powłok stoczniowych.

• Wymaganie, aby powierzchnia była przyjazna dla kontroli → Wykończone powierzchnie oczu powinno być wolne od widocznych pęknięć i łuszczenia.

Atrybuty niestandardowe

• Norma: JIS F3410-1999 → Standardowa baza dla owalnych płyt oczu statku.

• Typ: typ F → konfiguracja owalnej płyty oczu spawanej.

• Wielkość nominalna: 3-15 → Określa zakres standardowych rozmiarów i odpowiednią tabelę wymiarów.

• Dopuszczalne obciążenie: 29,4-147 kN → Używane do wyboru modelu i potwierdzenia technicznego.

• Materiał: Stal łagodna / stal nierdzewna / Forgowanie stali C-Mn → Materiał można wybrać zgodnie ze specyfikacją projektu.

• Warunki powierzchni: wolne od widocznych pęknięć i łuszczenia → Ważny punkt kontroli sztucznych elementów armaturowych.

• Obsługa powierzchniowa: Sa2,5 wybuchowe + epoxy primer → standardowy preparat antykorozyjny przed końcowym malowaniem.

• Instalacja: spawana → Wymaga wykwalifikowanego spawania i odpowiedniego stalowego fundamentu na statku.

• Główne części łączące: końcówki liny / kajdanki / koła → Wspólne zastosowania łączenia pokładowego.

• Certyfikat: Certyfikat testowy producenta / certyfikat klasy → Potwierdzenie zgodnie z wymaganiami zamówienia i naczynia.

Przewodnik do zapytania

• Wymagany rozmiar nominalny lub wymagany dopuszczalny ładunek.

• zastosowanie: końcówka liny, łańcuch, koło lub inne połączenia na pokładzie statku.

• Położenie instalacji: pokład, opora, płytka fundamentów lub inna zbudowana ze stali.

• kierunek obciążenia i oczekiwane warunki pracy, jeżeli są dostępne.

• Wymagania dotyczące materiałów: kucia stali łagodnej, stali nierdzewnej lub stali C-Mn.

• Wymagania dotyczące obróbki powierzchni i specyfikacja powłoki końcowej.

• Wymagany certyfikat: certyfikat testu producenta lub certyfikat określonej klasy.

• Ilość i harmonogram dostawy.

• Port docelowy lub metoda wysyłki.

• Rysunek, szkic lub zdjęcie referencyjne, jeżeli są dostępne.

Jak to działa

Reinforced Ship Structure Prepared → Eye Plate Welded to Deck or Foundation → Shackle / Rope Terminal / Pulley Connected → Load Transferred Through Forged Eye Body → Welded Base Transfers Load Into Ship Structure

Wnioski

Przymocowanie na pokładzie statku. Punkt mocowania. Skonsolacja terminalu liny. Skonsolacja łańcucha. Skonsolacja koła. Konstrukcja pokładu holowniczego.

Certyfikacje i zalety

Certyfikat CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certyfikat badawczy producenta.dokumentacja materiałowa i dokumentacja związana z klasą zgodnie z wymaganiami zamówienia.

Rysunek i zdjęcia

Rysunek ogólnego układu i zdjęcia produktu można umieścić tutaj w celu odniesienia technicznego.

Zamówienie

• Potwierdzenie normy i typu: JIS F3410-1999 Typ F.

• Potwierdź wielkość nominalną: 3, 5, 7.510 lub 15.

• Potwierdzenie dopuszczalnego obciążenia: 29,4-147 kN w zależności od wybranego rozmiaru.

• Potwierdzić wymagania dotyczące materiału i potrzebę zastosowania stali nierdzewnej.

• Potwierdzenie obróbki powierzchni i zakresu końcowej powłoki.

• Potwierdzenie wymogu certyfikatu przed produkcją.

• Potwierdź ilość, sposób pakowania i miejsce dostawy.

• Jeżeli wymagana jest homologacja klasy lub weryfikacja spawania, należy przedstawić rysunek instalacji lub rysunek konstrukcji pokładu.

Dokumenty uzupełniające dostępne na żądanie

Zgodnie z wymaganiami projektu można dostarczyć następujące dokumenty uzupełniające:W przypadku, gdy w celu uzyskania odpowiedzi na zapytania lub potwierdzenia zamówienia nie jest wymagane stosowanie urządzenia, w przypadku gdy w celu uzyskania odpowiedzi na zapytania lub potwierdzenia zamówienia nie jest wymagane stosowanie urządzenia, w tym urządzenia, które jest w stanie wykonywać zapytania lub potwierdzenie zamówienia..

• Arkusz danych produktu i uproszczony rysunek GA → Nadaje się do pobierania przez klienta lub do śledzenia zapytania.

• Próbka certyfikatu materiału i zapis identyfikowalności liczby ciepła → Zalecane po zapytaniu lub potwierdzeniu projektu.

• Próbka certyfikatu klasyfikacji lub poprzedni punkt odniesienia do projektu → W razie potrzeby można podać próbkę z maską.

• Rysunek instalacji lub zalecenie wzmocnienia → Podrobna wersja powinna zostać podana podczas potwierdzenia technicznego.

• Specyfikacja powłoki i obróbki powierzchni → Można podać zgodnie z systemem powłoki naczyń.

• Informacje o procedurze spawania / WPS → Podane tylko w przypadku, gdy są one objęte zakresem projektu lub wymagane przez klasę / stocznię.

Częste pytania

P1: Czy ten produkt jest taki sam jak podnoszące oczko?

Nie. Ten produkt typu F jest opisywany głównie jako owalna płytka oczu statku do mocowania i połączeń na morzu, takich jak końce liny, kajdanki i koła.kierunek obciążenia, współczynnik bezpieczeństwa, konstrukcja spawania i homologacja klasy powinny być sprawdzane oddzielnie.

P2: Jak wybrać odpowiedni rozmiar nominalny?

Wybór powinien rozpoczynać się od wymaganego dopuszczalnego obciążenia i rozmiaru sprzętu podłączającego.5, 10 i 15 przy dopuszczalnych obciążeniach od 29,4 kN do 147 kN. Należy również sprawdzić strukturę instalacji i kierunek obciążenia.

P3: Dlaczego ważna jest struktura sztuczna?

Forsowane ciało oka zapewnia lepszą ciągłość strukturalną wokół owalnego otworu oka w porównaniu z prostym płaskim kształtem płytki.Jest to przydatne w punktach połączeń morskich, w których komponent może doświadczać skoncentrowanego przenoszenia obciążenia poprzez kajdanki lub końce lin.

P4: Czy można dostarczyć materiał ze stali nierdzewnej?

Tak, materiał ze stali nierdzewnej może być rozważany, gdy wymagana jest większa odporność na korozję.

P5: Jakie informacje są potrzebne do szybkiej oferty?

Należy podać wielkość nominalną lub dopuszczalny ładunek, ilość, materiał, wymagania dotyczące powłoki, wymagania dotyczące certyfikatu, miejsce instalacji i port przeznaczenia.Rysunek lub zdjęcie aplikacji pomoże potwierdzić prawidłową konfigurację.

P6: Które dokumenty są zazwyczaj pobierane publicznie, a które oparte są na zapytaniu?

Arkusz danych i uproszczony rysunek GA można zazwyczaj przygotować do pobrania na stronie internetowej.Informacje WPS i próbki certyfikatów klas są zwykle dostarczane po zapytaniu lub potwierdzeniu projektu, ponieważ mogą zawierać informacje dotyczące konkretnego projektu lub wrażliwe dla fabryki.

Ważne uwagi techniczne

• Produkt ten jest spawanym elementem mocowania dla statków powietrznych.

• Dopuszczalne obciążenie nie powinno być traktowane jako MBL liny, obciążenie próbne lub SWL podnoszenia, chyba że zostanie to oddzielnie zweryfikowane przez obliczenia techniczne i zatwierdzenie klasy.

• kierunek obciążenia jest ważny; obciążenie boczne, obciążenie nachylone i wielokrotne obciążenie dynamiczne należy sprawdzać zgodnie z rzeczywistym układem instalacji.

• Rozmiar nogi spawalniczej, tolerancje wymiarowe i wymagania w zakresie kontroli powinny być zgodne z JIS F3410, zatwierdzonymi rysunkami, procedurą spawania stoczni i wymaganiami klasowymi.

• W zależności od położenia instalacji, grubości płyty i drogi ładunkowej może być wymagana wzmocnienie pokładu.

• Sa2.5 sprężanie i epoxy primer shop są zabiegami przygotowawczymi.
