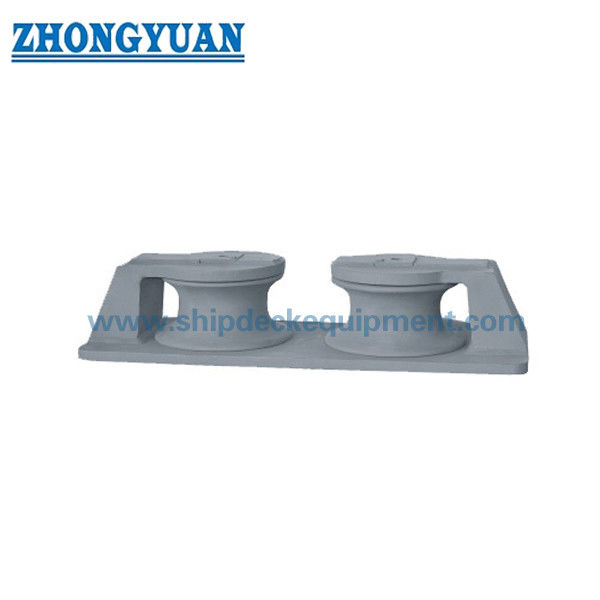

Marynarka Dwuwalcowa. CB/T 38-1999 Rodzaj ramy z walcami ze stali odlewanej do kotwiczenia statków.
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Zhongyuan Marine Equipmen |
| Orzecznictwo: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Numer modelu: | Standardowy lub dostosowany |
Zapłata:
| Minimalne zamówienie: | 1 jednostka |
|---|---|
| Cena: | Based on quotation |
| Szczegóły pakowania: | Eksportuj standardową paletę lub niestandardowe opakowanie |
| Czas dostawy: | Na podstawie wymagań projektu |
| Zasady płatności: | T/T, akredytywa |
| Możliwość Supply: | Produkcja zindywidualizowana w oparciu o wymagania projektu |
|
Szczegóły informacji |
|||
| Standard techniczny: | CB/T 38-1999 | Typ: | Typ B. |
|---|---|---|---|
| Średnice wałków: | 75 ~ 350 mm | Nr rolki: | Dwie rolki |
| Waga rolki: | 18 ~ 1134 kg | Przybory: | Stal miękka, stal C-Mn, stal nierdzewna, stal odlewnicza, żeliwo sferoidalne |
| Obróbka powierzchniowa: | Sandblasting do S2.5 + jedna warstwa podkładu sklepu epoksydowego, ocynkowane, wypolerowane, sperson | Certyfikaty klasyfikacyjne: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS itp. |
| Podkreślić: | Wyposażenie do mocowania statków,Wlewy otwarte typu 2 z walcowanych stali |
||
opis produktu
Marynarka Dwuwalcowa. CB/T 38-1999 Rodzaj ramy z walcami ze stali odlewanej do kotwiczenia statków.
Przegląd produktu
Wykorzystuje się go do przeprowadzania sznurów poprzez stałe otwory, przy jednoczesnym zmniejszaniu tarcia i kontrolowaniu kierunku sznurów.
Niniejsza strona zawiera zarówno informacje o produkcie, jak i praktyczny przewodnik wyboru, który pomoże inżynierom i nabywcom wybrać właściwy model w oparciu o rozmiar liny, obciążenie i warunki montażu.
Produkt jest zgodny z zaktualizowanymi normami, takimi jak CB/T 38-1999, przy zachowaniu zgodności z CB39-66 w przypadku projektów zastępczych.
Szybkie specyfikacje
- Struktura: dwa rolki (rodzaj ramy) → Gładkie kierowanie liną
- Stosowana średnica liny: 7?? 37 mm → standardowy zakres wyboru
- Wykorzystane liny MBL: 23?? 583 kN → odniesienie obciążenia
- Montowanie: podstawa spawana / śrubka → Nowo budowa i modernizacja
- Materiał: stal odlewana → Wysoka wytrzymałość
- Funkcja: Zmniejszenie tarcia → Ochrona liny
- Certyfikaty: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certyfikaty badawcze producentów
Jak wybrać kocioł z dwoma rolkami
Krok 1 Potwierdzenie średnicy liny → Wybór na podstawie wielkości liny mocowania
Krok 2 Potwierdzenie obciążenia przełomowego liny (MBL) → Pojemność złącza
Krok 3 Określenie rodzaju instalacji → Spawane do nowej konstrukcji / Bolt-on do wymiany
Krok 4 ✓ Sprawdź kierunek liny → kierunek prosty lub kątowy
Krok 5 ️ Potwierdzenie certyfikacji → CCS, ABS, DNV itp.
Przykład szybkiego wyboru
Jeśli średnica liny wynosi 24 mm → Wybierz wielkość nominalną 200
Jeśli linia MBL wynosi około 246 kN → Zgadza się z wartościami tabeli
Nowy zbiornik → Wybierz spawaną podstawę
Wymiana → Wybierz typ wtyczki
Główne parametry techniczne (CB/T 38-1999 Dwóchwalkowy szok)
|
Nazwa |
Wiązka MBL (kN) | Wiązka drukowana | Włókna PP | L | B | H | D | Masę (kg) |
| 75 | 23.3 | 7.4 | 12 | 400 | 150 | 116 | 75 | 18 |
| 100 | 52.5 | 11 | 18 | 530 | 200 | 147 | 100 | 41 |
| 125 | 93.4 | 15 | 24 | 650 | 250 | 173 | 125 | 76 |
| 150 | 145.8 | 18.5 | 30 | 780 | 300 | 201 | 150 | 132 |
| 200 | 246.6 | 24 | 40 | 1100 | 370 | 251 | 200 | 264 |
| 250 | 373.6 | 30 | 48 | 1240 | 470 | 300 | 250 | 498 |
| 300 | 472.7 | 33.5 | 56 | 1480 | 550 | 353 | 300 | 798 |
| 350 | 583.5 | 37.5 | 64 | 1690 | 640 | 386 | 350 | 1134 |
Podstawa obciążenia i selekcji
Obciążenie przełomowe pokazane w tabeli odnosi się do maksymalnego obciążenia przełomowego (MBL) stosowanej liny mocowania, a nie bezpośredniego SWL sztuczki.
Dla celów inżynieryjnych bezpieczne obciążenie robocze (SWL) można oszacować jako:
SWL ≈ liny MBL ÷ współczynnik bezpieczeństwa konstrukcji
Typowy współczynnik bezpieczeństwa waha się od 1,5 do 2,0 w zależności od norm i warunków eksploatacji.
Przyczepka jest zaprojektowana tak, aby wytrzymać obciążenia równe lub wyższe niż siła przełamania liny, zapewniając integralność konstrukcyjną w ekstremalnych warunkach.
Metoda montażu (standardowa ewolucja)
CB39-66: Instalacja z wtyczką → nadająca się do projektów modernizacji.
CB/T 38-1999: Podstawa spawana → poprawa przenoszenia obciążeń i wytrzymałość konstrukcyjna.
Zalety inżynieryjne
Zaprojektowana spawana podstawa zapewnia ciągłe przenoszenie obciążeń i zmniejsza stężenie naprężeń.
Struktura ramy umożliwia łatwiejszą konserwację i zapewnia płynne obracanie rolki.
Przewodnik do wyboru
Krok 1 Wybierz średnicę liny
Krok 2 ️ Potwierdzenie obciążenia łączącego linę (MBL)
Krok 3 ️ Wielkość nominalna dopasowania
Krok 4 ️ Potwierdzenie metody instalacji
Struktura
Dwie rolki. Podporządkowanie ramy. Spawana podstawa.
Atrybuty niestandardowe
- Struktura ramy → Łatwa konserwacja
- Wolnie obracające się rolki → Zmniejszenie tarcia
- Stal odlewana → Wysoka trwałość
- Gładka powierzchnia kontaktowa → Zabezpiecz linę
Przewodnik do zapytania
Należy podać średnicę liny, obciążenie przełomowe, miejsce montażu i wymagania dotyczące certyfikacji.
Jak to działa
Liny przechodzą przez koło → rolki obracają się → tarcie zmniejsza → gładkie prowadzenie → wydłużone życie liny.
Wnioski
Przyczółek statku. Grzbieta statku.
Certyfikacje i zalety
Certyfikaty: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certyfikaty badawcze producentów

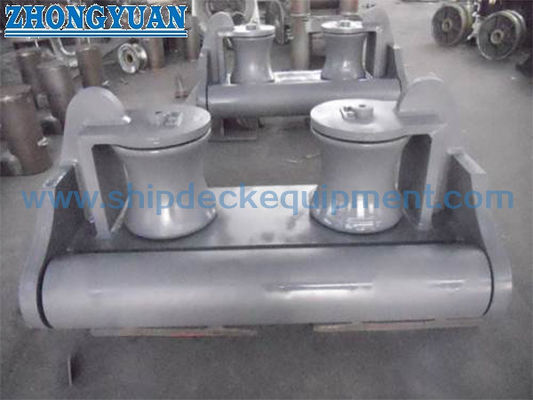

Rysunek i zdjęcia
Rysunek ogólnej aranżacji i zdjęcia produktu
Zamówienie
Określ: rozmiar, materiał, metoda montażu, powłoka, certyfikacja
Częste pytania
P1: Czy ładunek przerywany jest SWL?
Odpowiedź: Nie, ładunek przerywany jest liną MBL. SWL jest uzyskiwany przy użyciu współczynnika bezpieczeństwa.
P2: Czy możecie dostarczyć typ CB39-66?
A: Tak, dla projektów zastępczych.
P3: Czy rolki obracają się?
O: Tak, swobodnie obraca się w celu zmniejszenia tarcia i zużycia.
