Typ cylindra Gumowy błotnik do holowania morskiego Gumowy błotnik

Wyroby z gumowych płaszczyków cylindrycznych do holowników i terminali morskich

Przegląd produktu

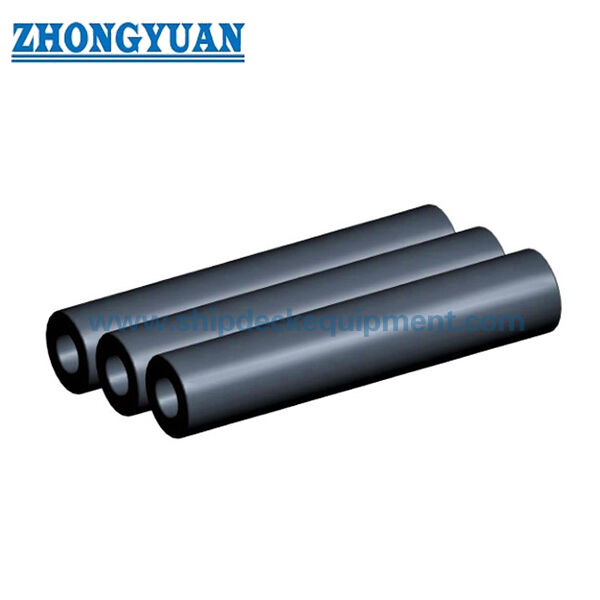

Cylindrical Rubber Fender for Tugboats and Marine Terminals to prosty, pusty cylindryczny, masywny, gumowy fender używany na moloch, dokach, holownikach, łodziach i innych miejscach kontaktu statków.Można go zainstalować poprzez centralny łańcuch lub pręt, zawieszenie lub obrobione szczeliny obwodowe do pasów/ łańcuchów w razie potrzeby.

Dostarczane standardowe serii osiągów obejmują średnice zewnętrzne od 150 do 1200 mm przy długości odniesienia 1000 mm, z 50% danych o kompresji projektowej.Oddzielny tabelę produkcji holownicy / pchany potwierdza długie długości cylindryczne do 20,000 mm dla wielu konfiguracji z rzutami i bez rzutów.

Szybkie specyfikacje

• Rodzaj produktu: Pusty cylindryczny płaszcz z gumowej maszyny
• Dostarczany zakres zewnętrznej średnicy w standardowej tabeli parametrów: 150-1200 mm
• Typowy stosunek ID/OD w seriach standardowych: około 0.5
• Opublikowany punkt wydajności: 50% kompresji projektowej
• Opublikowana długość odniesienia dla tabeli charakterystyki: 1000 mm
• Długość produkcji: do 20 000 mm dla wielu wymienionych konfiguracji
• Dostępne formy montażu: prosty cylindryczny, zarysowany cylindryczny, naczynia łuku/tyłu, układ cylindryczny

Struktura i konfiguracja

Puste, cylindryczne gumkowe ciało, centralne otwory do zawieszenia i mocowania, opcjonalne rowuchy do montażu, opcjonalne krawędzie w kształcie konii i układ mocowania na stronie statku, specyficzny dla projektu.

W przypadku wyrobów cylindrycznych dostarczone informacje dotyczące produkcji wspierają automatyczną wytłaczanie/wywijanie, zagęszczanie warstw, integralną wulkanizację i obróbkę rowków montażowych w razie potrzeby.Niniejszy opis procesu nie jest uogólniony do odlewanych, W lub innych rodzajów pasów.

Główne parametry techniczne:

Przewodnik do wyboru i zapytania

Krok 1 ️ Potwierdzenie miejsca instalacji: łódź holownicza/push-boat, łódź wiosłowa lub boczna, molo, dok, pozycja zawieszona lub instalacja zastępcza.

Krok 2 Wybór OD, ID i całkowitej długości z wymaganej energii/reakcji, dostępnej przestrzeni i metody mocowania.

Krok 3 ️ Potwierdzenie konfiguracji płaskich lub rurowych, ilości/pozycji rurowych, układu łańcucha lub paska oraz szczegółów końcówki.

Krok 4 W przypadku wyboru opartego na wydajności należy określić, czy podstawą akceptacji są wartości katalogu 1000 mm / 50%, czy też wymagane jest badanie w pełnej skali specyficzne dla danego projektu.

Krok 5 ️ Potwierdzenie ilości, rysunku, zakresu kontroli/dokumentacji oraz miejsca dostawy.

Kluczowe zalety inżynierii

• Prosta geometria okrągła umożliwia zawieszenie, centralne pręty lub układy zamontowane na naczyniu z stosunkowo prostą wymianą.
• Długookresowe szczeliny produkcyjne i montażowe obsługiwane mechanicznie wspierają układy łodzi holowniczych i łodzi pchniowych.
• Tabela 50% wydajności przedstawia wartości bezpośredniej reakcji i energii dla dostarczonej serii OD przy długości odniesienia 1000 mm.
• Można zaprojektować różne kombinacje OD/ID, jeżeli standardowa seria katalogu nie pasuje do istniejącej instalacji.

Instalacja i interfejs systemu

Fendry cylindryczne mogą być zawieszone przez środkowe otwory, utrzymywane przez łańcuchy / pręty lub zainstalowane z rowkami obwodowymi i pasami / łańcuchami.,Ładunek pasem/łańcuchem, przejścia końcowe i szczegóły wsparcia kadłuba muszą być skoordynowane ze strukturą statku.

Inspekcja i dokumentacja

Wzorcowa kontrola jakości obejmuje inspekcję wizualną, weryfikację wymiarów i badania właściwości fizycznych kauczuku.Jeżeli ilościowa tabela siły reakcji/absorpcji energii jest częścią uzgodnionej specyfikacji produktu, w ramach projektu ITP można włączyć pełnowymiarowe badania kompresji w celu weryfikacji gwarantowanej wydajności w określonych warunkach badawczych.

Wytyczne PIANC Fender Guidelines 2024 (MarCom WG211) są stosowane jako aktualne odniesienie inżynieryjne do zasad projektowania, produkcji i testowania systemów fenderów.świadectwo osoby trzeciej i dokumentacja klasowa są podawane tylko wtedy, gdy odpowiedni zakres został uzgodniony i udokumentowany.

Wnioski

Wciągacze. Wciśniacze. Łodzie robocze.

Rysunek i zdjęcia

Częste pytania

P1: Dlaczego CY900 jest wyświetlany z średnicą wewnętrzną 450 mm?wylosowany wpis o długości 350 mm w jednym źródle jest traktowany jako błąd źródła.

P2: Czy wartości wydajności w wysokości 50% są skalowane bezpośrednio w zależności od długości?Wartości projektowe dla innych długości powinny być potwierdzone na podstawie zatwierdzonej podstawy obliczania/wydajności produktu, a nie przyjmowane bez weryfikacji.

P3: Kiedy stosowane są rowy? Rowy stosuje się w przypadku, gdy pasy lub łańcuchy muszą zlokalizować i utrzymać płaszcz na naczyniu lub konstrukcji nośnej; geometria rowy zależy od projektu.
