ISO 5894 Typ DO Multi Bolts Właz z wpuszczaną górną pokrywą Wyposażenie morskie
Szczegóły Produktu:
| Dokument: | Marine manhole cover CBT 43...14.pdf |
|
Szczegóły informacji |
|||
| Standard: | BS ISO 5894: 2018/ GB 11628 | Rodzaj: | DO |
|---|---|---|---|
| Materiał: | Stal miękka, stal nierdzewna | Uszczelka: | Odpowiedni z olejem, wodą morską i świeżą wodą; Wolne od azbestu |
| Bolt & Nuts: | M20, stal nierdzewna, brąz, mosiądz | badanie: | badanie ciśnienia hydraulicznego |
| Wymiar: | Jako standardowe lub dostosowane, jako rysunek klienta | Typ aplikacji: | Wodoły, ciasny olej |
| Obsługa powierzchni: | Sandblasting do S2.5 + jedna warstwa podkładu sklepu epoksydowego, wypolerowana, ocynkowana, dostoso | Certyfikaty klasyfikacyjne: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA |
| Podkreślić: | Właz morski iso 5894,pokrywa włazu morskiego śruba m20,właz morski nakrętki m20 |
||
opis produktu

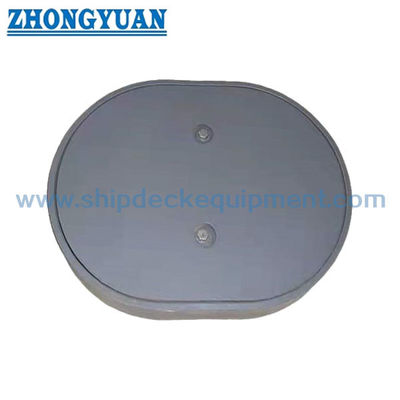

ISO 5894 Typ DO Wieloboltówkowane otwory wodne z wgłębioną górną osłoną
Opis:
W przypadku statków jest to okładka typu A. Kształt tej okładki jest długim kołem. Jest to rodzaj okładki z coamingem. Może być podniesiony. Spełnia standardy IS05892 i CB / T19-2001.Jest wykonana ze stali i może być używana do różnych statków.Jeśli jesteś zainteresowany naszymi produktami, skontaktuj się z nami w celu uzyskania dalszych informacji.
Główna specyfikacja techniczna:
- Standard: BS ISO 5894:2018/ GB 11628
- Typ: DO,
- Materiał: Stal łagodna, stal nierdzewna,
- Ściskacz: nadaje się do olejów, wody morskiej i słodkiej; wolny od azbestu;
- Bolt & Nuts: M20, stal nierdzewna, brąz, mosiądz;
- Badanie: Badanie ciśnienia hydraulicznego,
- Wymiar: standardowy lub dostosowany, według rysunku klienta,
- Rodzaj zastosowania: wodoodporny, olejoodporny,
- Obsługa powierzchniowa: piaskowanie do S2.5 + jedna warstwa epoksydowej gruntowki, polerowana, ocynkowana, dostępna specjalna obróbka powierzchni.
- Certyfikaty klasyfikacyjne: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA.
Główne parametry techniczne:
| Wielkość nominalna l1 × b1 |
l2 | b2 | l3 | b3 | l4 | b4 | t | Złącza Średnica |
Złącza Liczba |
| 450×350 | 570 | 470 | 510 | 410 | 642 | 542 | 6 | M20 | 16 |
| 600×400 | 720 | 520 | 660 | 460 | 792 | 592 | 8 | 20 | |
| 600×450 | 720 | 570 | 660 | 510 | 792 | 642 | 8 | 22 | |
| 800×600 | 920 | 720 | 860 | 660 | 992 | 792 | 12 | 26 | |
|
UWAGA 1 t oznacza minimalną grubość, grubości niewymienione w tabeli mogą być projektowane zgodnie z projektem wykonawcy praktyka |
|||||||||
| Klucz | ||||||
| 1 | płytka kolamowa | 4 | pokrycie | 7 | pierścień płyty | 9 oznakowanie |
| 2 | uszczelniacz | 5 | okładka górna | 8 | śruby zabezpieczające | 10 śrub podnoszących, 2 x M20 |
| 3 | ręcznik | 6 | ręcznik | |||
Rozmiar spawania i szczegóły powinny spełniać uznane standardy przemysłowe.
Wymiary podane w nawiasach () można regulować. Górna część osłony, w tym orzełka, nie powinna wystawać z powierzchni spłukiwania przy wyborze wymiaru podanego w nawiasach.
UWAGA 1'1 x b1 jest otwarty.
UWAGA 2 Używający może wybrać śruby podciągające 2 x M20, jeżeli jest to stosowne.
Rysunek ISO 5894 Typ DO Wieloboltówki z wgłębioną górną osłoną
