CB / T 4392 Typ EA Podniesiona owalna wielośrubowa pokrywa włazu z zawiasami Wyposażenie morskie
Szczegóły Produktu:
Najlepsza cena Kontakt|
Szczegóły informacji |
|||
| Standard: | CB/T 4392-2014 | Rodzaj: | EB, podniesiona zrębnica, owalna, uchylna |
|---|---|---|---|
| Waga: | 20,4-165,2 kg | Kształt: | Owalny, eliptyczny |
| Śruba i nakrętka: | Stal nierdzewna, brąz, mosiądz | Materiał: | Stal miękka, stal nierdzewna |
| Wysokość zrębnicy: | 100 mm lub dostosowane | Uszczelka: | Neopren lub dostosowany |
| TEST: | Test ciśnienia hydraulicznego, test powietrza | Wymiar: | Jako standardowe lub dostosowane jako zapytanie |
| typ aplikacji: | Wodoszczelny, gazoszczelny, olejoszczelny | Obróbka powierzchniowa: | piaskowanie do S2.5 + jedna warstwa epoksydowego podkładu czasowego, polerowana, ocynkowana, dostępn |
| Certyfikaty klasyfikacyjne: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA | ||
| Podkreślić: | owalna podniesiona pokrywa włazu,podniesiona pokrywa włazu morskiego,pokrywa włazu morskiego cb / t 4392; |
||
opis produktu

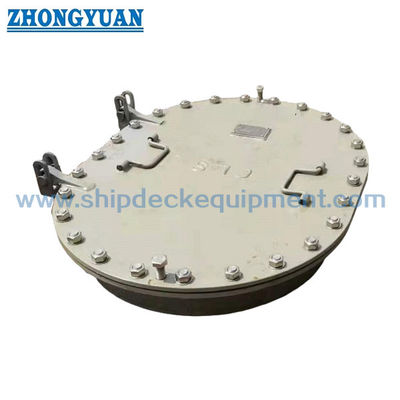

CB / T 4392 Typ EA Podniesiona owalna wielośrubowa pokrywa włazu z zawiasami
Opis:
CB/T 4392 typ EA podnoszona owalna wieloryglowa pokrywa włazu z zawiasami jest wodoszczelna i olejoszczelna pokrywa włazu.Spełnia najnowszy standard CB/T4392.Wykonany jest ze stali z nierdzewną śrubą i nakrętką.Może być używany na różnych statkach handlowych.Dostępny jest projekt i materiał dostosowywania.Zawias jest dobrze wykonany, co ułatwia załodze statku otwieranie i zamykanie włazu.Nasz górny pierścień włazu jest wycięty z blachy stalowej w całości bez spoiny czołowej, co zapewnia brak przecieków na powierzchni uszczelnienia i dobrą szczelność.
Główna specyfikacja techniczna:
- Standard: CB/T 4392-2014;
- Typ: EB, podniesiona zrębnica, owalna, uchylna;
- Waga: 20,4-165,2 kg;
- Kształt: owalny, eliptyczny;
- Śruba i nakrętka: stal nierdzewna, brąz, mosiądz;
- Materiał: stal miękka, stal nierdzewna;
- Wysokość zrębnicy: 100 mm lub dostosowana;
- Uszczelka: Neopren lub dostosowana;
- Test: test ciśnienia hydraulicznego, test powietrza;
- Wymiar: jako standardowy lub dostosowany jako zapytanie;
- Rodzaj aplikacji: wodoszczelny, gazoszczelny, olejoszczelny;
- Obróbka powierzchni: piaskowanie do S2.5 + jedna warstwa epoksydowego podkładu czasowego, polerowana, ocynkowana, dostępna niestandardowa obróbka powierzchni.
- Certyfikaty klasyfikacyjne: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA.
Główne parametry techniczne:
| Rozmiar nominalny LXB |
L1 | B1 | L2 | B2 | L3 | B3 | S | S1 | H | Śruba Rozmiar |
Śruba Ilość |
Waga kg |
| 450X350 | 470 | 370 | 548 | 448 | 598 | 498 | 4 | 4 | 343 | M20 | 18 | 20,4 |
| 6 | 4 | 26,1 | ||||||||||
| 8 | 6 | 34 | ||||||||||
| 10 | 8 | 41,6 | ||||||||||
| 500X400 | 520 | 420 | 598 | 498 | 648 | 548 | 6 | 4 | 376 | 29,4 | ||
| 8 | 6 | 38,4 | ||||||||||
| 10 | 8 | 47,5 | ||||||||||
| 12 | 10 | 56,6 | ||||||||||
| 14 | 12 | 65,7 | ||||||||||
| 600X400 | 620 | 420 | 698 | 498 | 748 | 548 | 8 | 6 | 292 | 20 | 44,2 | |
| 10 | 8 | 54,8 | ||||||||||
| 12 | 10 | 65,4 | ||||||||||
| 14 | 12 | 75,9 | ||||||||||
| 16 | 14 | 86,5 | ||||||||||
| 600X450 | 620 | 470 | 698 | 548 | 748 | 598 | 8 | 6 | 362 | 22 | 46,9 | |
| 10 | 8 | 58 | ||||||||||
| 12 | 10 | 69,2 | ||||||||||
| 14 | 12 | 80,4 | ||||||||||
| 16 | 14 | 91,7 | ||||||||||
| 18 | 16 | 102,9 | ||||||||||
| 800X600 | 820 | 620 | 898 | 698 | 948 | 748 | 12 | 10 | 394 | 26 | 101,9 | |
| 14 | 12 | 118,7 | ||||||||||
| 16 | 14 | 135,4 | ||||||||||
| 18 | 16 | 152.2 | ||||||||||
| 20 | 18 | 169 | ||||||||||
| 22 | 20 | 185,9 | ||||||||||
| 24 | 22 | 202,7 | ||||||||||
| Rozmiar nominalny LXB |
L1 | B1 | L2 | B2 | L3 | B3 | S | S1 | H | Śruba Rozmiar |
Śruba Ilość |
Waga kg |
| 800X400 | 820 | 420 | 898 | 548 | 948 | 548 | 12 | 10 | 460 | M20 | 24 | 83,4 |
| 14 | 12 | 97 | ||||||||||
| 16 | 14 | 110,6 | ||||||||||
| 18 | 16 | 124,2 | ||||||||||
| 20 | 18 | 137,9 | ||||||||||
| 22 | 20 | 151,5 | ||||||||||
| 24 | 22 | 165,2 | ||||||||||
Rysunek CB / T 4392 Typ EA Podniesiony owalny wielośrubowy właz z zawiasami z wyposażeniem morskim
