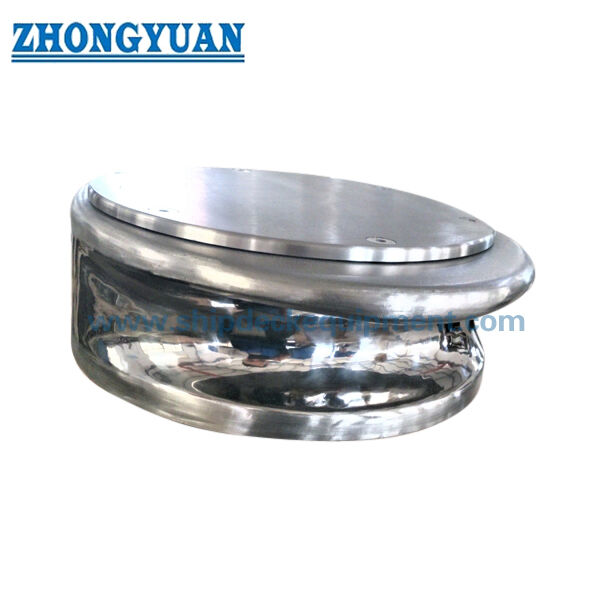

14" Wykręcacz przycisków ze stali nierdzewnej

14" Wykręcacz przycisków ze stali nierdzewnej

Przegląd produktu

Wypolerowany przycisk ze stali nierdzewnej jest kompaktowym przewodnikiem do usadzania na statku, który wymaga gładkiej powierzchni kontaktu z liną, materiału nierdzewnego odpornego na korozję i czystego wyświetlonego wyglądu.Odpowiedni dla statków jeziorowych, łodzie wodne, jachty, łodzie służbowe, łodzie robocze, patrolowe i łodzie straży przybrzeżnej,w szczególności dla projektów w Amerykach, gdzie często wymagane są wyposażenie pokładowe z nierdzewnym materiałem i polerowane urządzenia mocowania.

Wyroby te mogą być dostarczane w odlewie nierdzewnym SUS304 lub SUS316, z wypolerowaną, ciężko wypolerowaną lub lustrzaną powierzchnią.Radiusy kontaktu liny i obszary zmieniające sekcje powinny być gładko wykończone i wolne od grzybów, aby zmniejszyć cięcie linyOdlewy z silikonu, odlewy z silikanu sodu, obróbka cieplna, badania mechaniczne materiałów, badania penetracji barwników, przegląd FEA,i test ciągnięcia można zorganizować zgodnie z potwierdzonym zakresem zamówienia i wymogiem projektu.

Szybkie specyfikacje

• Rodzaj produktu: polerowany przycisk z stali nierdzewnej → kompaktowy przewodnik sznurka mocowania dla punktów mocowania statków wymagających gładkiej wykończenia ze stali nierdzewnej.
• Główne zastosowanie: statki jeziorowe, łodzie rzeki śródlądowej, jachty, statki służbowe, patrolowe,i statków straży przybrzeżnej → odpowiednie do wyposażenia pokładowego widocznego oraz urządzeń mocowania małych i średnich statków.
• Zapewniony rozmiar: 14 w wersji drukowanej lub na zamówienie → dostarczone wymiary od A do G są używane do sprawdzania układu i potwierdzenia oferty.
• Główne wymiary odniesienia: A 16,5 cali (419,1 mm), B 14 cali (355,6 mm), C Ø14 cali (Ø355,6 mm) → kluczowe wymiary do rysunku strony internetowej i przeglądu przestrzeni instalacyjnej.
• Wybór materiału: odlewanie nierdzewne SUS304 lub SUS316 → końcowa stopa powinna być wybrana zgodnie ze specyfikacją naczynia, środowiskiem wodnym i wymaganiami właściciela.
• Obsługa powierzchniowa: polerowana, ciężko polerowana lub lustrzana → poprawia wygląd i pomaga stworzyć powierzchnię bezprzewodową.
• Wykonanie odlewania: odlewanie krzemianowe sol lub odlewanie silikatu sodu → proces należy potwierdzić zgodnie z wykończeniem powierzchni, tolerancją wymiarową, kosztem i wymaganiami w zakresie dostawy.
• Inspekcja i wsparcie inżynieryjne: badanie mechaniczne materiału, zapis oczyszczania cieplnego, badanie penetracji barwnika, obliczenie FEA i badanie ciągnięcia → dostępne zgodnie z wymaganiami projektu.

Główne parametry techniczne

Przewodnik do wyboru i zapytania

Krok 1: Potwierdź rodzaj przycisku z stali nierdzewnej, rozmiar 14 lub rozmiar dostosowany do potrzeb oraz czy wymiary od A do G odpowiadają rysunkowi zbiornika.

Krok 2: Potwierdzenie rodzaju statku i obszaru obsługi: statek jeziorowy, łódź rzekna śródlądowa, jacht, łódź służbowa, patrolowa, łódź straży przybrzeżnej lub inne zastosowanie projektu.

Krok 3: Potwierdzenie wymogów dotyczących materiału: SUS304, SUS316, stopień odlewu nierdzewny, każdy składnik płyty nierdzewnej oraz wymóg identyfikowalności materiału.

Krok 4: Potwierdź wykończenie powierzchni: polerowane, silnie polerowane lub lustrzane, w tym standard wizualny, zdjęcie próbkowe lub wymagana grubość, jeśli dotyczy.

Krok 5: Potwierdzenie zakresu kontroli i certyfikatu: certyfikat wytwórni, raport badania właściwości materiału, zapis o obróbce cieplnej, badanie penetracji barwnika, zatwierdzenie C;ass, obliczenie FEA,i w razie potrzeby badanie ciągnięcia.

Krok 6: Podaj ilość, położenie instalacji, rysunek lub zdjęcie, rozmiar liny i podstawę obciążenia, jeśli są dostępne, miejsce dostawy i wymagany czas dostawy.

Struktura

Cast stainless steel button body | Rounded rope-contact surface | Smooth section transition | Polished or mirror polished finish | Deck or bulwark installation interface to be confirmed | Optional inspection and test scope

Zalety odlewania, polerowania i inżynierii

• Konstrukcja z polerowanej stali nierdzewnej nadaje się do widocznych obszarów mocowania na jachtach, łodziach roboczych, patrolowych, statkach śródlądowych,i statków straży przybrzeżnej, gdzie odporność na korozję i wygląd są zarówno kwestiami zamówienia.
• Zokrąglony profil kontaktu liny i bezpłytne wykończenie pomagają zmniejszyć ostry lokalny kontakt, który może przeciąć, zarysować lub lokalnie uszkodzić liny.
• Gładki promień i obszary zmieniające sekcje pomagają zmniejszyć lokalną koncentrację naprężeń; przegląd wytrzymałości oparty na FEA może być zapewniony, gdy projekt wymaga weryfikacji inżynieryjnej.
• Odlewy z tlenku krzemu mogą być wybierane, gdy wymagana jest lepsza powierzchnia odlewu i bardziej precyzyjna podstawa wykończenia, podczas gdy odlewy z tlenku sodu mogą być omawiane w zależności od kosztów i wymagań produkcyjnych.
• SUS304 może być rozważany dla wody słodkiej i ogólnej usługi, gdy zostanie zaakceptowany przez specyfikację projektu;SUS316 można wybrać, gdy właściciel lub środowisko operacyjne wymaga większej odporności na korozję.
• Obróbkę cieplną i badania mechaniczne materiału można zorganizować zgodnie z wybranym stopniem odlewu nierdzewnej i planem kontroli zamówienia.
• Badania penetracji barwnika nadają się do sprawdzania wskazań na pęknięcie powierzchni na polerowanych powierzchniach odlewów nierdzewnych, jeżeli są one określone w planie klienta lub w planie inspekcji.
• Badanie ciągnięcia może być zorganizowane zgodnie z wymaganiami projektu; obciążenie testowe, kierunek obciążenia, układ urządzeń i kryteria akceptacji powinny zostać potwierdzone przed cytowaniem.

Atrybuty niestandardowe

• Nazwa produktu: Szlifowany przycisk z stali nierdzewnej → przewodnik sznurowy z gładkim zaokrąglonym profilem przycisku.
• Typ modelu: przycisk z stali nierdzewnej → 14 w rodzaju lub wielkości dostosowanej do rysunku naczynia.
• Materiał: odlewanie nierdzewne SUS304 / SUS316 → przed ostatecznym wydaniem arkusza danych należy potwierdzić brzmienie SUS306 w dostarczonych danych.
• Wykonanie odlewania: odlewanie silika sol / odlewanie silikatu sodu → proces wybrany zgodnie z jakością powierzchni, tolerancją i wymaganiami budżetowymi.
• Wykończenie powierzchniowe: polerowane / ciężko polerowane / lustrzane → poziom wykończenia należy potwierdzić za pomocą próbki zdjęcia lub wymogu wizualnego.
• Kontrola: badanie mechaniczne materiału / obróbka cieplna / badanie penetracji barwnika, jeśli jest to wymagane → zakres kontroli jest zgodny z wymogami zamówienia i zatwierdzenia projektu.
• Wsparcie techniczne: obliczenie wytrzymałości FEA i badanie ciągnięcia dostępne → przed cytowaniem należy potwierdzić przypadek obciążenia, kierunek liny i kryteria akceptacji.
• Świadectwo: Zgoda klasy i świadectwo fabryki dostępne na żądanie → nie przyjmuje się jako standardową dostawę, chyba że jest ona uwzględniona w zakresie zamówienia.
• Instalacja: należy potwierdzić montaż pokładu lub baszty → należy sprawdzić konstrukcję otaczającą, metodę spawania / mocowania oraz wzmocnienie poprzez rysunek.

Jak to działa

Mooring rope approaches the chock → Rounded polished button profile guides the rope → Burr-free contact surface reduces local abrasion → Local rope force is transferred to the vessel structure through the installed chock → Inspection or test scope is confirmed according to project requirement

Wnioski

Lake vessels in the Americas | Inland river boats | Yachts | Official workboats | Patrol boats | Coast guard boats | Small service vessels | Marina and harbor mooring positions | Newbuilding and replacement projects

Certyfikacje i zalety

Certyfikaty mogą być zorganizowane zgodnie z wymaganiami projektu, zakresem inspekcji, identyfikowalnością materiału oraz procedurą zatwierdzania klasy lub właściciela.

Certyfikacja: certyfikat testowy producenta, zatwierdzenie klasy, certyfikat zakładu i raport z badań właściwości materiałowych są dostępne na żądanie w zależności od zakresu zamówienia.

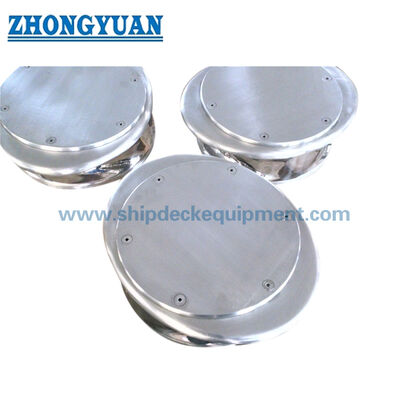

Rysunek i zdjęcia

Częste pytania

P1: Czy należy wybrać SUS304 lub SUS316 do przycisku do guzików ze stali nierdzewnej?

A1: SUS304 może zostać uznany za dopuszczalny do użytku na jeziorach słodkowodnych i rzekach śródlądowych, jeżeli specyfikacja statku go zaakceptuje.zwłaszcza dla obsługi przybrzeżnej, narażenie na rozpylanie soli lub bardziej rygorystyczne wymagania właściciela.

P2: Czy przycisk może być dostarczany z wykończeniem lustrzanym w lustrze?

A2: Tak. Można dostarczyć wykończenia polerowane, ciężko polerowane i lustrzane. Wymagane wykończenie powinno zostać potwierdzone próbką powierzchni, zdjęciem referencyjnym,lub wymóg akceptacji wizualnej, ponieważ polerowanie lustrzane wpływa na proces produkcji, inspekcji i kosztów.

P3: Czy można zapewnić obliczenie FEA i badanie ciągnięcia?

Odpowiedź 3: Tak. Obliczenie wytrzymałości FEA i próbę ciągnięcia można zorganizować zgodnie z wymaganiami projektu.i kryteria akceptacji muszą zostać potwierdzone przed cytowaniem.
