17–36 mm Łańcuchowy Stoper Łańcucha Kotwicznego | JIS F 2023 Morskie Urządzenia Kotwiczne
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Zhongyuan Marine Equipmen |
| Orzecznictwo: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Numer modelu: | Standardowy lub dostosowany |
Zapłata:
| Minimalne zamówienie: | 1 jednostka |
|---|---|
| Cena: | Based on quotation |
| Szczegóły pakowania: | Eksportuj standardową paletę lub niestandardowe opakowanie |
| Czas dostawy: | Na podstawie wymagań projektu |
| Zasady płatności: | T/T, akredytywa |
| Możliwość Supply: | Produkcja zindywidualizowana w oparciu o wymagania projektu |
|
Szczegóły informacji |
|||
| Standard techniczny: | JIS F2023-1976 | Typ: | Typ paska |
|---|---|---|---|
| Rozmiar łańcucha: | 17-36 mm | Przybory: | Odlewanie stali, kucie stali, |
| Obróbka powierzchniowa: | Piaskowanie do S2,5 + jedna warstwa podkładu epoksydowego, dostępna niestandardowa obróbka powierzch | Certyfikaty klasyfikacyjne: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS itp. |
| Inni: | Można dostosować na życzenie stoczni | Waga401 do 2900kg;: | 17 do 92 kg |
| Rozmiar nominalny:: | 19 - 36 | ||
| Podkreślić: | JIS F 2031 Przycisk łańcucha kotwiczenia |
||
opis produktu
Zaczep łańcucha kotwicznego typu drążkowego 17–36 mm | Urządzenia kotwiczne morskie JIS F 2023
Przegląd produktu
Zaczep łańcucha kotwicznego typu drążkowego JIS F2023 to kompaktowe urządzenie kotwiczne przeznaczone do małych rozmiarów łańcuchów.
Jest on głównie stosowany na małych statkach, barkach i pontonach do trzymania łańcuchów kotwicznych i dzielenia obciążenia z kabestanem.
Wyprodukowany ze staliwa z kontrolowanymi procesami odlewania i inspekcji, zapewnia niezawodne działanie zatrzymywania łańcucha.
Konstrukcja zapewnia prawidłowe zazębienie między łańcuchem a zapadką, osiągając skuteczne i bezpieczne blokowanie łańcucha.
Szybkie specyfikacje
- Rozmiar łańcucha: 17–36 mm → Określa kompatybilność łańcucha kotwicznego dla małych statków
- Norma: JIS F2023-1976 → Norma zgodności morskiej
- Typ: Typ drążkowy → Kompaktowa konstrukcja bez rolki
- Funkcja: Zatrzymywanie łańcucha → Dzieli obciążenie z kabestanem
- Instalacja: Spawana / Przykręcana → Elastyczna instalacja na pokładzie
- Materiał: Stalwo / Części kute → Wytrzymałość i trwałość
- Inspekcja: MT + UT → Zapewnia jakość odlewu i spawania
- Powierzchnia: Sa2.5 + Podkład → Ochrona przed korozją
- Zastosowanie: Małe statki → Opłacalne rozwiązanie kotwiczenia
Główne parametry techniczne
| Numer | 19 | 22 | 25 | 28 | 32 | 36 |
| Średnica stosowanego łańcucha kotwicznego | 17~19 | 20~22 | 23~25 | 26~28 | 30~32 | 34~36 |
| A | 190 | 216 | 241 | 270 | 305 | 342 |
| B | 270 | 310 | 345 | 385 | 435 | 490 |
| C | 200 | 226 | 256 | 280 | 320 | 254 |
| D | 134 | 153 | 175 | 193 | 220 | 246 |
| Waga (kg) | 17 | 24 | 33 | 44 | 68 | 92 |
Przewodnik wyboru
Krok 1 – Wybierz rozmiar łańcucha → 17–36 mm w zależności od łańcucha kotwicznego
Krok 2 – Potwierdź typ statku → Mały statek, barka lub ponton
Krok 3 – Potwierdź metodę instalacji → Spawana lub przykręcana podstawa
Krok 4 – Potwierdź kąt prowadzenia łańcucha → Opcjonalna podstawa dopasowująca rurę kotwiczną i wyrównanie kabestanu
Krok 5 – Potwierdź wymagania jakościowe → Inspekcja MT + UT dla części spawanych
Krok 6 – Potwierdź obróbkę powierzchni → Podkład fabryczny lub niestandardowa powłoka
Struktura i komponenty
Korpus ze staliwa | Mechanizm blokujący typu drążkowego | Zapadka kuta | Wzmocniona podstawa | Opcjonalna podstawa montażowa
Atrybuty niestandardowe
- Rozmiar łańcucha: 17–36 mm → Kompatybilność z małymi statkami
- Funkcja: Zatrzymywanie łańcucha → Dzielenie obciążenia z kabestanem
- Zapadka: Kuta → Zapewnia odporność na zużycie i wytrzymałość
- Podstawa: Spawana / Przykręcana → Elastyczna instalacja
- Wyrównanie: Regulowana podstawa → Dopasowuje się do kąta łańcucha
- Inspekcja: MT + UT → Zapewnienie jakości
- Powierzchnia: Powlekana → Ochrona przed korozją
- Certyfikacja: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certyfikat testu producenta
Przewodnik zapytania
Podaj rozmiar łańcucha, typ statku, metodę instalacji, warunki kąta łańcucha i wymagania dotyczące powłoki.
Jak to działa
Łańcuch kotwiczny jest blokowany przez mechanizm drążka i zapadki. Zaczep trzyma łańcuch i przenosi część obciążenia z kabestanu, zapewniając bezpieczne kotwiczenie.
Zastosowania
Małe statki | Barki | Pontony | Lekkie systemy kotwiczenia
Certyfikaty i zalety
Certyfikacja: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certyfikat testu producenta; opłacalna konstrukcja, niezawodne blokowanie łańcucha, kontrolowana jakość odlewu, adaptowalna instalacja.
Rysunki i zdjęcia

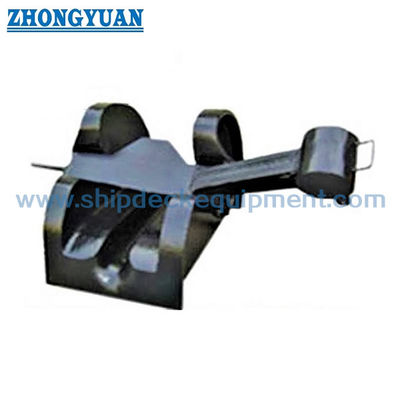

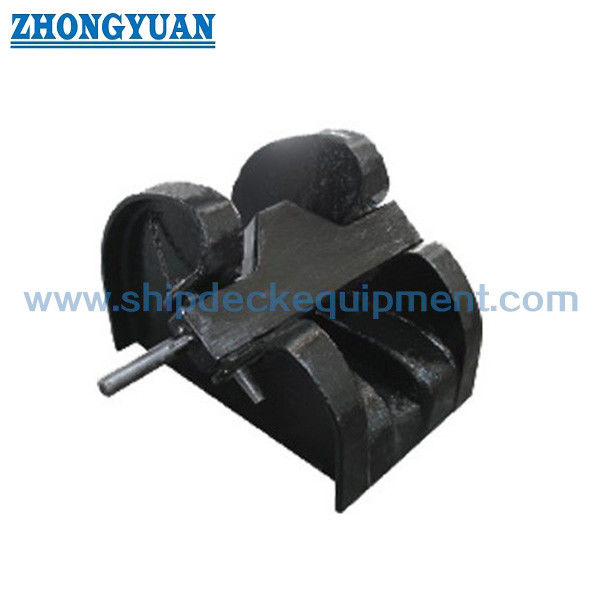

Rysunek ogólny | Zdjęcia produktu
Zamówienie
MOQ: 1 sztuka | Czas dostawy: 30–60 dni | Dostępna personalizacja
FAQ
Pytanie 1: Jaka jest różnica między zaczepem typu drążkowego a zaczepem rolkowym?
Odp.: Typ drążkowy jest prostszy i nadaje się do małych łańcuchów, podczas gdy typ rolkowy jest używany do większych łańcuchów z płynniejszą pracą.
Pytanie 2: Jak zapewnić prawidłowe zazębienie łańcucha?
Odp.: Konstrukcja zapewnia dopasowanie między łańcuchem a zapadką, a podczas instalacji należy potwierdzić prawidłowe wyrównanie.
Pytanie 3: Czy instalację można dostosować do kąta łańcucha?
Odp.: Tak, można dodać opcjonalną podstawę, aby dopasować kąt prowadzenia łańcucha z rury kotwicznej i kabestanu.
