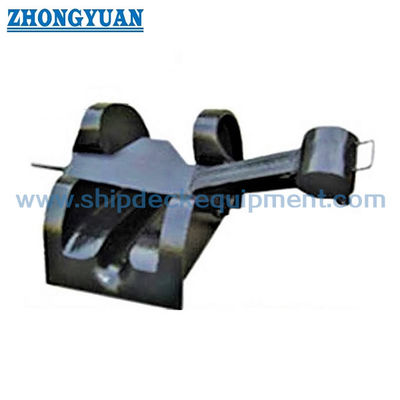

17 ′′ 36 mm Bar Typ Anchor Chain Stopper JIS F2023 dla małych statków mocowania
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Zhongyuan Marine Equipmen |
| Orzecznictwo: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Numer modelu: | Standardowy lub dostosowany |
Zapłata:
| Minimalne zamówienie: | 1 jednostka |
|---|---|
| Cena: | Based on quotation |
| Szczegóły pakowania: | Eksportuj standardową paletę lub niestandardowe opakowanie |
| Czas dostawy: | Na podstawie wymagań projektu |
| Zasady płatności: | T/T, akredytywa |
| Możliwość Supply: | Produkcja zindywidualizowana w oparciu o wymagania projektu |
|
Szczegóły informacji |
|||
| Standard techniczny: | JIS F2023-1976 | Typ: | Typ paska |
|---|---|---|---|
| Rozmiar łańcucha: | 17-36 mm | Przybory: | Odlewanie stali, kucie stali, |
| Obróbka powierzchniowa: | Piaskowanie do S2,5 + jedna warstwa podkładu epoksydowego, dostępna niestandardowa obróbka powierzch | Certyfikaty klasyfikacyjne: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS itp. |
| Inni: | Można dostosować na życzenie stoczni | Waga401 do 2900kg;: | 17 do 92 kg |
| Rozmiar nominalny:: | 19 - 36 | ||
| Podkreślić: | JIS F 2031 Przycisk łańcucha kotwiczenia |
||
opis produktu
17 ′′ 36 mm Bar Typ Anchor Chain Stopper JIS F2023 dla małych statków mocowania
Przegląd produktu
Zamknięcie łańcucha kotwiczenia typu prętowego JIS F2023 jest kompaktowym urządzeniem kotwiczenia przeznaczonym do małych rozmiarów łańcuchów.
Używany jest głównie na małych statkach, barkach i pontonach do utrzymywania łańcuchów kotwicowych i dzielenia się ładunkiem z wiatrem.
Wyprodukowany z odlewanej stali z kontrolowanymi procesami odlewania i inspekcji, zapewnia niezawodną wydajność zatrzymania łańcucha.
Konstrukcja zapewnia odpowiednie zaangażowanie łańcucha i psa, zapewniając skuteczne i bezpieczne zablokowanie łańcucha.
Szybkie specyfikacje
- Wielkość łańcucha: 17×36 mm → Określa kompatybilność łańcucha kotwicy dla małych statków
- Standardy: JIS F2023-1976 → Standardy zgodności morskiej
- Rodzaj: Rodzaj pręta → Kompaktny projekt bez walcówki
- Funkcja: Zatrzymanie łańcucha → Ładowanie akcji z wiatrakiem
- Instalacja: spawana / śrubkowana → instalacja elastyczna pokładu
- Materiał: Stal odlewana / Części kuwane → Wytrzymałość i trwałość
- Kontrola: MT + UT → Zapewnia jakość odlewu i spawania
- Powierzchnia: Sa2.5 + Primer → Ochrona przed korozją
- Zastosowanie: Małe statki → Kosztowo efektywne rozwiązanie kotwiczenia
Główne parametry techniczne
| Liczba | 19 | 22 | 25 | 28 | 32 | 36 |
| Średnica zastosowanego łańcucha kotwicza | 17~19 | 20 ~ 22 | 23 ~ 25 | 26 ~ 28 | 30 ~ 32 | 34~36 |
| A | 190 | 216 | 241 | 270 | 305 | 342 |
| B | 270 | 310 | 345 | 385 | 435 | 490 |
| C | 200 | 226 | 256 | 280 | 320 | 254 |
| D | 134 | 153 | 175 | 193 | 220 | 246 |
| Waga ((kg) | 17 | 24 | 33 | 44 | 68 | 92 |
Przewodnik do wyboru
Krok 1 Wybierz rozmiar łańcucha → 1736 mm w oparciu o łańcuch kotwiczy
Krok 2 Potwierdzenie typu statku → Mały statek, barka lub ponton
Krok 3 ️ Potwierdzenie metody montażu → Podstawa spawana lub śrutowana
Krok 4 ️ Potwierdzenie kąta prowadzenia łańcucha → Opcjonalna podstawa do dopasowania rury hawse i wiatrówki
Krok 5 ️ Potwierdzenie wymogu jakości → Kontrola MT + UT dla części spawalniczych
Krok 6 Potwierdzenie obróbki powierzchniowej → Prymera lub indywidualna powłoka
Struktura i składniki
Odlewane stalowe ciało. Mechanizm zamykania typu pręta. Forgowany pies.
Atrybuty niestandardowe
- Wielkość łańcucha: 1736 mm → Kompatybilność dla małych naczyń
- Funkcja: zatrzymanie łańcucha → dzielenie ładunku z wiatrem
- Pies: Forgowany → Zapewnia odporność na zużycie i wytrzymałość
- Podstawa: spawana / śrubkowana → elastyczna instalacja
- Wyrównanie: regulowana podstawa → kąt łańcucha dopasowania
- Kontrola: MT + UT → zapewnienie jakości
- Powierzchnia: powlekana → ochrona przed korozją
- Certyfikaty: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certyfikaty badawcze producentów
Przewodnik do zapytania
Należy podać wielkość łańcucha, typ zbiornika, metodę montażu, stan kąta łańcucha i wymagania dotyczące powłoki.
Jak to działa
Łańcuch kotwiczy jest zablokowany przez mechanizm pręta i psa.
Wnioski
Małe statki. Barki. Pontoony.
Certyfikacje i zalety
Certyfikaty: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certyfikat badawczy producenta; ekonomiczna konstrukcja, niezawodne blokowanie łańcucha, kontrolowana jakość odlewu, elastyczna instalacja.
Rysunek i zdjęcia

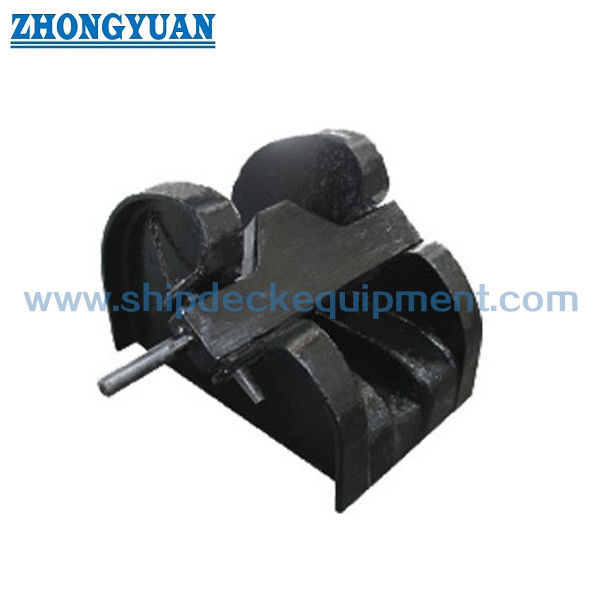

Rysunek GA. Zdjęcia produktów.
Zamówienie
MOQ: 1 jednostka. Czas dostawy: 3060 dni. Dostępne dostosowanie.
Częste pytania
P1: Jaka jest różnica między zatyczką łańcuchową typu prętowego i typu rolkowego?
Odpowiedź: Typ pręta jest prostszy i odpowiedni dla małych łańcuchów, natomiast rodzaj rolka jest stosowany dla większych łańcuchów o gładkiej pracy.
P2: Jak zapewnić odpowiednie zaangażowanie łańcucha?
Odp.: Konstrukcja zapewnia dopasowanie łańcucha do psa, a odpowiednie ustawienie musi zostać potwierdzone podczas montażu.
P3: Czy instalację można regulować pod kątem łańcucha?
O: Tak, opcjonalna podstawa może być dodana, aby dopasować rurociąg Hawse i kąt prowadzenia łańcucha windlass.
