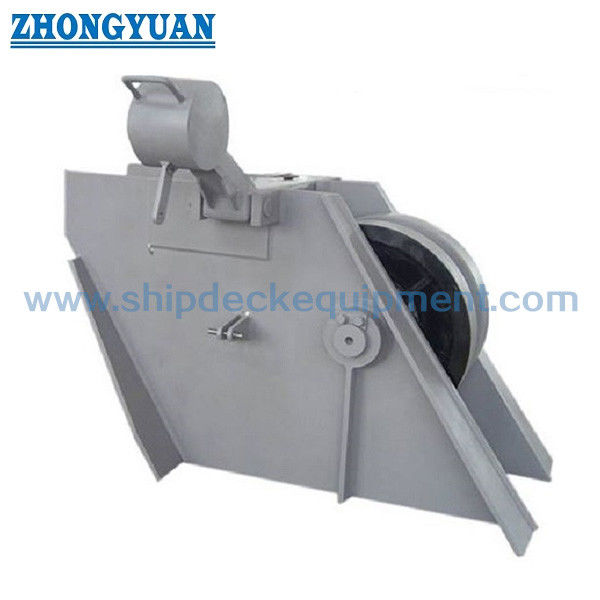

70 ′′132 mm Włókno Bar Chain Stopper.
Szczegóły Produktu:
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | Zhongyuan Marine Equipment |
| Orzecznictwo: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Numer modelu: | Standardowe i dostosowane |
Zapłata:
| Minimalne zamówienie: | 1 jednostka |
|---|---|
| Cena: | As per quotation |
| Szczegóły pakowania: | Paleta lub Dostosowane |
| Czas dostawy: | Zgodnie z ofertą |
| Zasady płatności: | TT, akredytywa |
| Możliwość Supply: | Zaspokajaj potrzeby klientów |
|
Szczegóły informacji |
|||
| Standard techniczny: | JIS F2031-1998 | Typ: | Typ zapadki rolkowej |
|---|---|---|---|
| Rozmiar łańcucha: | 70-132 mm | Przybory: | Stal miękka, stal C-Mn, stal nierdzewna, stal odlewnicza, żeliwo sferoidalne, kucie stali, |
| Obróbka powierzchniowa: | Piaskowanie do S2,5 + jedna warstwa podkładu epoksydowego, dostępna niestandardowa obróbka powierzch | Certyfikaty klasyfikacyjne: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS itp. |
| Inni: | Można dostosować na życzenie stoczni | Waga401 do 2900kg;: | 932 do 4840 kg |
| Rozmiar nominalny:: | 73 - 132 | ||
| Podkreślić: | JIS F2031 Zamknięcie kabli łańcuchowych,Zestaw do przymocowania statków,Włókno z kolei |
||
opis produktu
Zacisk łańcucha rolkowego 70–132 mm | Blokada obciążenia łańcucha kotwicznego JIS F2031 dla statku
Przegląd produktu
Zacisk łańcucha typu rolkowego jest kluczowym elementem bezpieczeństwa w systemach kotwiczenia, używanym do trzymania łańcucha kotwicznego i przenoszenia obciążenia z kabestanu na konstrukcję statku.
Zaprojektowany zgodnie z normą JIS F2031-1998, posiada mechanizm rolki i zapadki zapewniający niezawodne blokowanie łańcucha pod obciążeniem.
Konstrukcja uwzględnia kąt prowadzenia łańcucha od komina kotwicznego do kabestanu, zapewniając płynne zazębianie i zmniejszone obciążenie udarowe.
Szybka specyfikacja
- Rozmiar łańcucha: 70–132 mm → Określa kompatybilność z łańcuchem kotwicznym
- Norma: JIS F2031-1998 → Zgodność z normami morskimi
- Funkcja: Blokowanie obciążenia → Przenosi obciążenie z kabestanu
- Płyta boczna: Wzmocniona → Poprawia wytrzymałość konstrukcyjną
- Zapadka: Stal kuta → Wysoka twardość i odporność na ścieranie
- Łożysko: Tuleja mosiężna → Poprawia trwałość
- Oś rolki: Smarowana → Zmniejsza zużycie
- Obsługa: Ciężarek przeciwwagi / Siłownik hydrauliczny → Umożliwia otwieranie i zamykanie ciężkiej zapadki
- Materiał: Stal o wysokiej wytrzymałości → Wydajność w trudnych warunkach
- Opcjonalnie: Hak łańcuchowy → Dodatkowa funkcja zabezpieczająca
Główne parametry techniczne
| Nr. | Średnica stosowanego łańcucha kotwicznego | Rama boczna korpusu | ||||||||||||||
| B | b1 | b2 | b3 | b4 | b5 | b6 | L | d3 | d4 | h1 | h2 | h3 | r1 | t2 | ||
| 73 |
70 73 |
850 | 400 | 376 | 125 | 99 | 510 | 170 | 730 | 110 | 194 | 429 | 402 | 256 | 122 | 25 |
| 78 |
76 78 |
900 | 425 | 399 | 133 | 105 | 540 | 180 | 780 | 117 | 208 | 459 | 429 | 273 | 129 | 26 |
| 84 |
81 84 |
970 | 454 | 426 | 143 | 112 | 580 | 194 | 840 | 125 | 222 | 493 | 462 | 294 | 137 | 28 |
| 90 |
87 90 |
1030 | 484 | 454 | 152 | 119 | 620 | 206 | 900 | 133 | 236 | 527 | 495 | 315 | 145 | 30 |
| 95 |
92 95 |
1080 | 508 | 476 | 159 | 126 | 650 | 215 | 950 | 140 | 248 | 555 | 523 | 332 | 152 | 32 |
| 102 |
97,100 102 |
1150 | 540 | 506 | 170 | 134 | 700 | 230 | 1020 | 149 | 264 | 595 | 561 | 356 | 161 | 34 |
| 107 |
105 107 |
1210 | 569 | 533 | 179 | 139 | 730 | 242 | 1070 | 155 | 274 | 630 | 594 | 378 | 169 | 36 |
| 114 |
111 114 |
1270 | 598 | 560 | 188 | 147 | 770 | 254 | 1140 | 164 | 290 | 663 | 627 | 400 | 176 | 37 |
| 122 |
117 122 |
1340 | 632 | 592 | 198 | 156 | 830 | 267 | 1220 | 174 | 308 | 709 | 671 | 427 | 187 | 41 |
| 132 |
127 132 |
1440 | 674 | 632 | 213 | 167 | 900 | 288 | 1320 | 186 | 328 | 764 | 726 | 462 | 198 | 44 |
| Nr. | Rolka | Oś zapadki | Oś rolki | Tuleja | Podkładka | Noga spawana | Referencja | |||
| D | d | l6 | d2 | l7 | t3 | d1 | t4 | f | Obliczona masa (kg) | |
| 73 | 730 | 126 | 670 | 109 | 635 | 10 | 127 | 8 | 17 | 1280 |
| 78 | 780 | 134 | 710 | 116 | 670 | 10 | 135 | 8 | 18 | 1530 |
| 84 | 840 | 143 | 750 | 124 | 710 | 10 | 144 | 8 | 19 | 1880 |
| 90 | 900 | 152 | 800 | 132 | 750 | 10 | 153 | 10 | 20 | 2300 |
| 95 | 950 | 160 | 830 | 139 | 790 | 10 | 161 | 10 | 21 | 2690 |
| 102 | 1020 | 170 | 890 | 148 | 835 | 10 | 171 | 10 | 23 | 3120 |
| 107 | 1070 | 179 | 930 | 154 | 870 | 10 | 180 | 15 | 24 | 3850 |
| 114 | 1140 | 187 | 980 | 163 | 915 | 10 | 188 | 15 | 25 | 4410 |
| 122 | 1220 | 199 | 1030 | 173 | 965 | 10 | 200 | 15 | 27 | 5370 |
| 132 | 1320 | 212 | 1100 | 185 | 1030 | 10 | 213 | 15 | 29 | 6680 |
Przewodnik wyboru
Krok 1 – Wybierz rozmiar łańcucha → 70–132 mm w zależności od łańcucha kotwicznego
Krok 2 – Potwierdź wymagane obciążenie → Musi odpowiadać obciążeniu kotwicy
Krok 3 – Potwierdź kąt łańcucha (wejście/wyjście) → Zapewnij zgodność z kominem kotwicznym i kabestanem
Krok 4 – Potwierdź wysokość i długość → Dopasuj do układu pokładu i przestrzeni instalacyjnej
Krok 5 – Opcjonalny siłownik hydrauliczny → Do pracy w trudnych warunkach i bezpieczeństwa
Krok 6 – Opcjonalny hak łańcuchowy → Dodatkowe wymaganie zabezpieczające
Struktura i komponenty
Wzmocniona rama boczna | Rolka | Kuta zapadka | Smarowany wał | Łożysko z tuleją mosiężną | Ciężarek przeciwwagi | Siłownik hydrauliczny (opcjonalnie)
Atrybuty niestandardowe
- Rozmiar łańcucha: 70–132 mm → Kompatybilność
- Funkcja obciążenia: Blokowanie kotwicy → Bezpieczeństwo
- Płyta boczna: Wzmocniona → Wytrzymałość
- Zapadka: Kuta → Odporność na ścieranie
- Łożysko: Tuleja mosiężna → Trwałość
- Obsługa: Ciężarek przeciwwagi / Hydrauliczna → Łatwa obsługa
- Materiał: Stal o wysokiej wytrzymałości → Ciężkie warunki
- Opcjonalnie: Hak łańcuchowy → Dodatkowe blokowanie
- Certyfikacja: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certyfikat testu producenta
Przewodnik zapytania
Podaj rozmiar łańcucha, kąt prowadzenia łańcucha, wymiary pokładu, wymagane obciążenie i preferowany sposób obsługi (ręczny lub hydrauliczny).
Jak to działa
Łańcuch kotwiczny przechodzi przez rolkę i jest blokowany przez zapadkę. Ciężarek przeciwwagi lub siłownik hydrauliczny wspomaga otwieranie i zamykanie, zapewniając bezpieczną i wydajną pracę.
Zastosowania
System kotwiczenia statku | Blokowanie łańcucha w trudnych warunkach
Certyfikaty i zalety
Certyfikacja: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certyfikat testu producenta; wzmocniona konstrukcja, kuta zapadka, obsługa wspomagana hydraulicznie, zoptymalizowane prowadzenie łańcucha.
Rysunki i zdjęcia

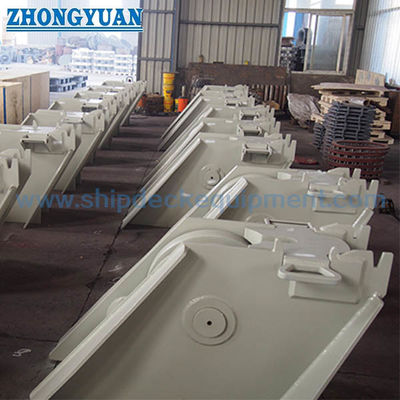

Rysunek ogólny | Układ instalacji | Zdjęcia produktu
Zamówienie
MOQ:1 | Dostawa: 60–120 dni | Dostępna personalizacja
FAQ
P1: Jak obsługiwana jest ciężka zapadka?
Odp.: Może być obsługiwana przez ciężarek przeciwwagi lub siłownik hydrauliczny dla bezpieczniejszej i łatwiejszej obsługi.
P2: Dlaczego stosuje się kutą zapadkę?
Odp.: Zapewnia wyższą twardość, odporność na ścieranie i dłuższą żywotność.
P3: Jakie parametry są wymagane do wyboru?
Odp.: Rozmiar łańcucha, kąt prowadzenia łańcucha, przestrzeń na pokładzie i wymagane obciążenie są kluczowymi czynnikami.
P4: Dlaczego zacisk łańcucha jest wymagany w systemie kotwiczenia?
Odp.: Przenosi obciążenie kotwicy z kabestanu na konstrukcję statku, chroniąc kabestan przed ciągłym dużym obciążeniem.
P5: Co sprawia, że ten zacisk nadaje się do pracy w trudnych warunkach?
Odp.: Wzmocnione płyty boczne, kuta zapadka i łożyska z tulejami mosiężnymi zapewniają wysoką wytrzymałość, odporność na ścieranie i długą żywotność.
