Rolkowy odbojnik łańcucha kotwicznego 70–132 mm | JIS F2031 Uchwyt obciążenia łańcucha kotwicznego dla statków
Szczegóły Produktu:
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | Zhongyuan Marine Equipmen |
| Orzecznictwo: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Numer modelu: | Standardowy lub dostosowany |
Zapłata:
| Minimalne zamówienie: | 1 jednostka |
|---|---|
| Cena: | Based on quotation |
| Szczegóły pakowania: | Eksportuj standardową paletę lub niestandardowe opakowanie |
| Czas dostawy: | Na podstawie wymagań projektu |
| Zasady płatności: | T/T, akredytywa |
| Możliwość Supply: | Produkcja zindywidualizowana w oparciu o wymagania projektu |
|
Szczegóły informacji |
|||
| Standard techniczny: | JIS F2031-1998 | Typ: | Typ zapadki rolkowej |
|---|---|---|---|
| Rozmiar łańcucha: | 70-132 mm | Przybory: | Stal miękka, stal C-Mn, stal nierdzewna, stal odlewnicza, żeliwo sferoidalne, kucie stali, |
| Obróbka powierzchniowa: | Piaskowanie do S2,5 + jedna warstwa podkładu epoksydowego, dostępna niestandardowa obróbka powierzch | Certyfikaty klasyfikacyjne: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS itp. |
| Inni: | Można dostosować na życzenie stoczni | Waga401 do 2900kg;: | 932 do 4840 kg |
| Rozmiar nominalny:: | 73 - 132 | ||
| Podkreślić: | JIS F2031 Zamknięcie kabli łańcuchowych,Zestaw do przymocowania statków,Włókno z kolei |
||
opis produktu
Rodzaj roleta zatykacz łańcucha doŁańcuch kotwicowy 70 ‰ 132 mm/JIS F2031 /Czeń kotwicowa ładunkowa dla statku
Przegląd produktu
Zamknięcie łańcucha typu rolkowego jest kluczowym elementem bezpieczeństwa w systemach kotwiczenia, wykorzystywanym do utrzymania łańcucha kotwiczenia i przenoszenia obciążenia z wiatrówki na konstrukcję statku.
Zaprojektowany zgodnie z normą JIS F2031-1998, wyposażony jest w mechanizm rolkowy i kołowy zapewniający niezawodne zablokowanie łańcucha pod obciążeniem.
Projekt uwzględnia kąt prowadzenia łańcucha od rury hawse do windlass, zapewniając płynne zaangażowanie i zmniejszone obciążenie uderzeniowe.
Szybkie specyfikacje
- Wielkość łańcucha: 70132 mm → Określa kompatybilność łańcucha kotwiczenia
- Norma: JIS F2031-1998 → Zgodność konstrukcji statków morskich
- Funkcja: Utrzymanie obciążenia → Przeniesienie obciążenia z wiatrówki
- Płytka boczna: wzmocniona → Zwiększa wytrzymałość konstrukcyjną
- Pies: stalowo-kująca → wysoka twardość i odporność na zużycie
- łożysko: miedziany krzak → zwiększa trwałość
- Włókno walcowe: smarowane → zmniejsza zużycie
- Działanie: Przeciwważenie / Cylinder hydrauliczny → Umożliwia otwieranie i zamykanie ciężkiego psa
- Materiał: Stal o wysokiej wytrzymałości → Wydajność w ciężkich warunkach pracy
- Opcjonalnie: haczyk łańcuchowy → dodatkowa funkcja mocowania
Główne parametry techniczne
| - Nie, nie. | Średnica zastosowanego łańcucha kotwicza | Ramy boczne ciała | ||||||||||||||
| B | b1 | b2 | b3 | b4 | b5 | b6 | L | d3 | d4 | h1 | h2 | h3 | r1 | t2 | ||
| 73 |
70 73 |
850 | 400 | 376 | 125 | 99 | 510 | 170 | 730 | 110 | 194 | 429 | 402 | 256 | 122 | 25 |
| 78 |
76 78 |
900 | 425 | 399 | 133 | 105 | 540 | 180 | 780 | 117 | 208 | 459 | 429 | 273 | 129 | 26 |
| 84 |
81 84 |
970 | 454 | 426 | 143 | 112 | 580 | 194 | 840 | 125 | 222 | 493 | 462 | 294 | 137 | 28 |
| 90 |
87 90 |
1030 | 484 | 454 | 152 | 119 | 620 | 206 | 900 | 133 | 236 | 527 | 495 | 315 | 145 | 30 |
| 95 |
92 95 |
1080 | 508 | 476 | 159 | 126 | 650 | 215 | 950 | 140 | 248 | 555 | 523 | 332 | 152 | 32 |
| 102 |
97,100 102 |
1150 | 540 | 506 | 170 | 134 | 700 | 230 | 1020 | 149 | 264 | 595 | 561 | 356 | 161 | 34 |
| 107 |
105 107 |
1210 | 569 | 533 | 179 | 139 | 730 | 242 | 1070 | 155 | 274 | 630 | 594 | 378 | 169 | 36 |
| 114 |
111 114 |
1270 | 598 | 560 | 188 | 147 | 770 | 254 | 1140 | 164 | 290 | 663 | 627 | 400 | 176 | 37 |
| 122 |
117 122 |
1340 | 632 | 592 | 198 | 156 | 830 | 267 | 1220 | 174 | 308 | 709 | 671 | 427 | 187 | 41 |
| 132 |
127 132 |
1440 | 674 | 632 | 213 | 167 | 900 | 288 | 1320 | 186 | 328 | 764 | 726 | 462 | 198 | 44 |
| - Nie, nie. | Włókno | Oś Pawl | Oś walcowa | Bush | Maszyna do prania | Kość spawana | Odnośnik | |||
| D | d | l6 | d2 | l7 | t3 | d1 | t4 | f | Masa obliczona ((kg) | |
| 73 | 730 | 126 | 670 | 109 | 635 | 10 | 127 | 8 | 17 | 1280 |
| 78 | 780 | 134 | 710 | 116 | 670 | 10 | 135 | 8 | 18 | 1530 |
| 84 | 840 | 143 | 750 | 124 | 710 | 10 | 144 | 8 | 19 | 1880 |
| 90 | 900 | 152 | 800 | 132 | 750 | 10 | 153 | 10 | 20 | 2300 |
| 95 | 950 | 160 | 830 | 139 | 790 | 10 | 161 | 10 | 21 | 2690 |
| 102 | 1020 | 170 | 890 | 148 | 835 | 10 | 171 | 10 | 23 | 3120 |
| 107 | 1070 | 179 | 930 | 154 | 870 | 10 | 180 | 15 | 24 | 3850 |
| 114 | 1140 | 187 | 980 | 163 | 915 | 10 | 188 | 15 | 25 | 4410 |
| 122 | 1220 | 199 | 1030 | 173 | 965 | 10 | 200 | 15 | 27 | 5370 |
| 132 | 1320 | 212 | 1100 | 185 | 1030 | 10 | 213 | 15 | 29 | 6680 |
Przewodnik do wyboru
Krok 1 Wybierz rozmiar łańcucha → 70132 mm w oparciu o łańcuch kotwiczy
Krok 2 Potwierdzenie wymogu obciążenia → Musi odpowiadać obciążeniu kotwicy
Krok 3 ️ Potwierdzenie kąta łańcucha (w/wy) → Zapewnienie wyrównania z rurą hawową i wiatrem
Krok 4 Potwierdzenie wysokości i długości → dopasowanie układu pokładu i miejsca montażu
Krok 5 ️ Opcjonalny cylinder hydrauliczny → Dla ciężkiej eksploatacji i bezpieczeństwa
Krok 6 ️ Opcjonalny hak łańcuchowy → Dodatkowy wymóg mocowania
Struktura i składniki
Wzmocniona ramka boczna. Rolnik. Sforgowany pies. Pociąg smarowany.
Atrybuty niestandardowe
- Wielkość łańcucha: 70132 mm → Kompatybilność
- Funkcja obciążenia: utrzymanie kotwicy → bezpieczeństwo
- Płytka boczna: wzmocniona → mocna
- Pies: Forgowany → Odporny na zużycie
- łożyska: miedziany krzak → trwałość
- Działanie: Przeciwważenie / Hydrauliczne → Łatwa obsługa
- Materiał: Stal o wysokiej wytrzymałości → Ciężka
- Opcjonalnie: haczyk łańcuchowy → dodatkowe zamykanie
- Certyfikaty: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certyfikaty badawcze producentów
Przewodnik do zapytania
Należy podać wielkość łańcucha, kąt prowadzenia łańcucha, wymiary pokładu, wymaganą obciążenie i preferowaną metodę pracy (ręczną lub hydrauliczną).
Jak to działa
Łańcuch kotwicowy przechodzi przez walcownik i jest zablokowany przez psa.
Wnioski
System kotwiczenia statku.
Certyfikacje i zalety
Certyfikaty: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certyfikat badawczy producenta; wzmocniona konstrukcja, sztuczny pies, obsługa wspomagana hydraulicznie, zoptymalizowane ustawienie łańcucha.
Rysunek i zdjęcia

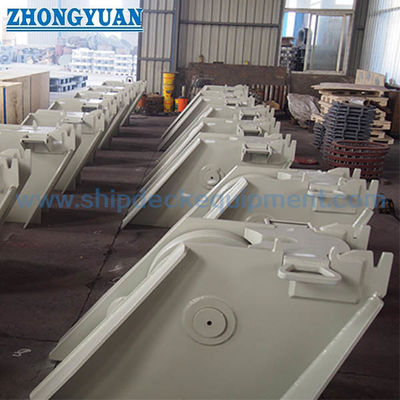

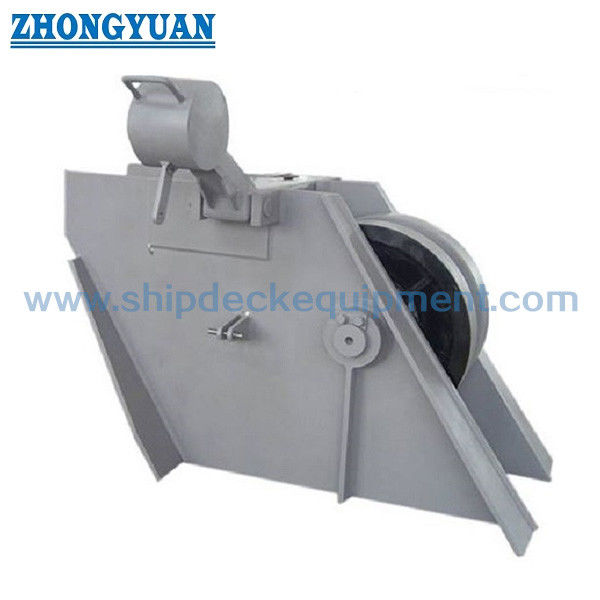

Rysunek GA. Układ instalacji. Zdjęcia produktów.
Zamówienie
MOQ: 1 / Dostawa: 60 / 120 dni / Dostępne dostosowanie
Częste pytania
P1: Jak działa ciężki pies?
Odpowiedź: Można go obsługiwać za pomocą przeciwwagi lub cylindra hydraulicznego, co zapewnia bezpieczniejszą i łatwiejszą obsługę.
P2: Dlaczego używamy sztucznego psa?
Odpowiedź: zapewnia większą twardość, odporność na zużycie i dłuższą żywotność.
P3: Jakie parametry są wymagane do wyboru?
Odpowiedź: Kluczowe czynniki to rozmiar łańcucha, kąt prowadzenia łańcucha, przestrzeń na pokładzie i wymagania dotyczące obciążenia.
P4: Dlaczego w układzie kotwiczenia wymagany jest zatyczka łańcuchowa?
Odpowiedź: Przenosi ładunek kotwicowy z wiatraka na konstrukcję statku, chroniąc wiatrak przed ciągłym ciężkim obciążeniem.
P5: Co sprawia, że ta zatykaczka nadaje się do pracy w ciężkich warunkach?
Odpowiedź: Wzmocnione płyty boczne, wykute paliwo i miedziane łożyska zapewniają wysoką wytrzymałość, odporność na zużycie i długą żywotność.
