150–300 mm Okrętowy stalowy knag cumowniczy z okrągłym otworem, montowany na nadburciu | Typ B JIS F 2007-1976

150 ≈ 300 mm Burowy, okrągły, otwierający się, odlewany, stalowy mocownik. JIS F 2007-1976 Typ B

Przegląd produktu

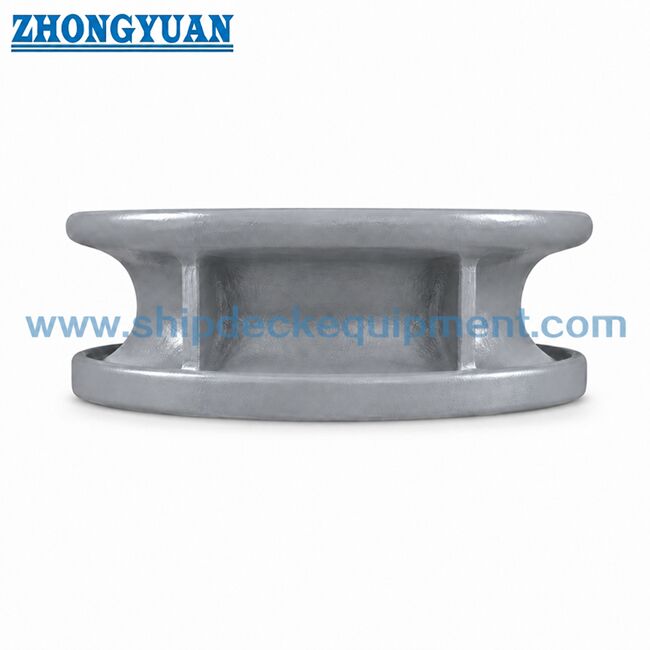

JIS F 2007 Type B mounted mooring chock to odlewany stalowy przewodnik liny o okrągłym otworze.Jest zainstalowany na basenie statku do prowadzenia lin mocowania przez kompaktowy okrągły otwór i zapewnić gładki promień kontaktu dla sterowania kierunkiem liny.

W porównaniu z typem A typ B ma krótszy zakres rozmiarów od 150 do 300 i bardziej kompaktowy okrągły przejście liny.Jest odpowiedni do mniejszych i średnich pozycji mocowania na basenie, w których ciągnięcie statku wymaga otworu okrągłego zamiast długiego owalnego otworu.

Szybkie specyfikacje

• Typ: JIS F 2007 Typ B okrągłe otwory → kompaktowy, okrągły przewodnik liny do mocowania na bastionie.

• Zakres wielkości nominalnej: od 150 do 300 → koncentruje się na mniejszych i średnich układach mocowania.

• Norma: JIS F 2007-1976 → odniesienie do wymiarów i oznaczenia typu B.

• Standardowy materiał: stal odlewana SC42 zgodnie z JIS G 5101 → C-Mn można omówić stal odlewana, stal nierdzewna lub stal specjalna.

• Masa obliczona: od 17,5 do 45,5 kg → przydatna do obsługi, pakowania, montażu i szacowania przewozu.

• Obsługa powierzchniowa: Sa2.5 wybuchowe + epoxy szopki primer do odlewanej stali → polerowanie jest zwykle ograniczone do powierzchni kontaktowych ze stali nierdzewnej.

• Główne cele produkcji: promienie kontaktów okrągłego otwierania, solidność odlewu, kontrola strefy spawania i zmniejszenie ryzyka pęknięć cienkiej ściany.

Główne parametry techniczne

Główne rozmiary strony internetowej dla kociołu mocowania typu B JIS F 2007 Rozmiary wyrażone są w mm, chyba że określono inaczej.

Średnicę liny odniesienia należy sprawdzić w stosunku do układu mocowania statku i specyfikacji projektu.

Przewodnik do wyboru i zapytania

Krok 1: Potwierdzenie otworu okrągłego typu B JIS F 2007 i wielkości nominalnej od 150 do 300 zgodnie z średnicą liny i rysunkiem naczynia.

Krok 2: Sprawdź, czy układ oporu wymaga kompaktowego, okrągłego otworu zamiast dłuższego, owalnego otworu typu A.

Krok 3: Sprawdź strukturę baszty, stan spawania i otaczające je wzmocnienie, zwłaszcza w przypadku terenów o cienkiej ścianie i sąsiadujących z spawaniem.

Krok 4: Potwierdź wymagania dotyczące materiału: stal odlewana SC42, stal odlewana C-Mn, stal nierdzewna lub stal specjalna.

Krok 5: Potwierdzenie obróbki powierzchni, wymogu polerowania, zakresu certyfikatu, świadectwa inspekcji, ilości, miejsca przeznaczenia i czasu dostawy.

Krok 6: Podaj rysunek instalacji, rysunek konstrukcji bastu lub zdjęcia referencyjne, jeśli są dostępne.

Struktura

Okrągłe otwieranie liny Źródło ze stali odlewanej Założenie spawane na bastionie Gładki promień kontaktu liny Obszar połączenia spawany Żeberka zgodnie ze standardem Przygotowanie do sklepu Lub wykończenie ze stali nierdzewnej

Zalety projektowania i jakości

• Okrągłe otwarcie zapewnia kompaktowy przejście liniowe, gdzie układ oporu wymaga okrągłego przewodnika zamiast dłuższego otwarcia typu A.

• Po odlewie powierzchnie kontaktu z liną są zaokrąglone, owinięte i wygładzone, aby zmniejszyć lokalny kontakt ostry i zapewnić ochronę lin.

• Jakość odlewu jest kontrolowana zgodnie z przyjętymi kryteriami odlewu morskiego, z naciskiem na wydajność, jakość spawania i akceptację inspekcji.

• Strefa 50 mm przyległa do spawania odlewanego ciała jest kontrolowana i owinięta zgodnie z wymaganiami w celu zmniejszenia szkodliwych wskazań w pobliżu interfejsu spawania.

• Ponieważ typ B jest dostarczany tylko w rozmiarach od 150 do 300, kontrola grubości ściany i interfejsu spawania jest szczególnie ważna podczas produkcji i montażu.

• W razie potrzeby można wykorzystać przegląd wytrzymałości oparty na FEA do sprawdzenia stężenia naprężeń wokół okrągłego otworu, żebra i powierzchni wsparcia spawanego.

Atrybuty niestandardowe

• Standard: JIS F 2007-1976 → stosowany w przypadku, gdy stocznia lub specyfikacja konstrukcyjna wymagają standardowych wymiarów rury mocowania / węzła mocowania JIS.
• Typ: okrągłe otworzenie typu B → odpowiednie do przejścia kompaktowej, okrągłej liny przez bastion.
• Wielkość nominalna: 150 / 200 / 250 / 300 → wybierz według średnicy liny, dostępnej przestrzeni oporowej i rysunku naczynia.
• Materiał: stal odlewana SC42 jako standardowy punkt odniesienia → Można omówić stal odlewana C-Mn, stal nierdzewna lub stal specjalna.
• Obsługa powierzchniowa: Sa2,5 wybuchowe + epoksydowe wnętrze gruntowe → wypolerowane wykończenie dotyczy głównie powierzchni kontaktowych ze stali nierdzewnej, gdy jest to określone.
• Kontrola strefy spawania: 50 mm wokół interfejsu spawania → kontrolowane w celu ograniczenia szkodliwych wskazań wpływających na jakość spawania.
• Wymóg certyfikatu: certyfikat producenta lub certyfikat klasy zgodnie z zamówieniem → inspekcja klasy powinna zostać potwierdzona przed cytowaniem.

Jak to działa

Bulwark opening alignment → Rope passes through round chock → Smooth contact radius guides rope direction → Cast body transfers local contact force to welded bulwark structure → Inspection and coating after installation

Wnioski

Małe statki. Łodzie robocze. Wciągacze. Barki. Łodzie służbowe.

Certyfikacje i zalety

Certyfikaty mogą być organizowane zgodnie z wymaganiami projektu, zakresem inspekcji, identyfikowalnością materiału i procedurą zatwierdzenia przez społeczeństwo klasowe.

Certyfikacja: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certyfikat badawczy producenta.

Rysunek i zdjęcia

Częste pytania

P1: Jaka jest główna różnica między systemem JIS F 2007 typu A a typem B?

A1: Typ A ma owalne otworzenie i obejmuje rozmiary od 150 do 500. Typ B ma okrągłe otworzenie i obejmuje rozmiary od 150 do 300. Wybór zależy od drogi liny, układu otworów baszty,i rysunek projektu statku.

P2: Dlaczego kontrola strefy spawania jest ważna dla rozmiarów typu B od 150 do 300?

A2: Rozmiary typu B są stosunkowo kompaktowe i mogą mieć cieńsze sekcje ścienne w pobliżu interfejsu spawania.i przygotowanie strefy spawania pomagają zmniejszyć ryzyko pęknięć podczas spawania stoczniowego.

P3: Jakie informacje są wymagane przed cytowaniem dla typu B?

A3: Potwierdź rodzaj, wielkość nominalną, materiał, obróbkę powierzchni, ilość, wymóg certyfikatu, rysunek instalacji, miejsce przeznaczenia i czas dostawy.Zakres kontroli klasy powinien zostać potwierdzony przed cytowaniem.
