Przegląd produktu

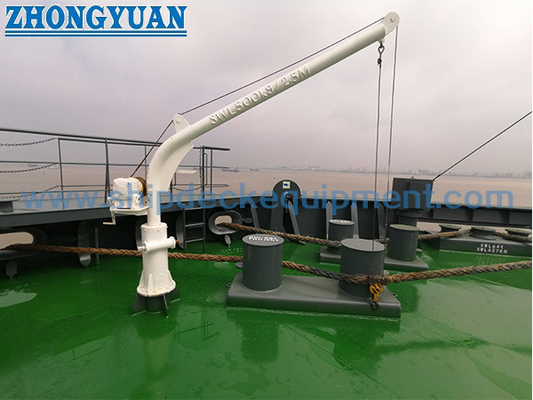

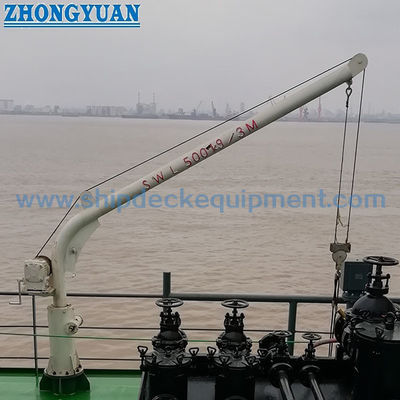

Ręczna dźwignica reflektora Kanału Sueskiego o udźwigu 0,2–0,8T to małe urządzenie podnoszące do obsługi na statku, umieszczone na dziobie statku, pokładzie dziobowym, obszarze masztu dziobowego lub w innym miejscu określonym przez ogólny układ statku. W zależności od konstrukcji statku może być używana do obsługi reflektora/projektora Kanału Sueskiego, osłony ochronnej lub kopuły, lub innych specjalnie zatwierdzonych materiałów bosmańskich i przedmiotów serwisowych. Nie jest to sam reflektor i nie należy go przedstawiać jako dowodu zgodności reflektora statku z wymogami Urzędu Kanału Sueskiego.

Dostępny asortyment produktów obejmuje udźwig 0,2–0,8 t, zasięg roboczy 2–3 m, referencyjną wysokość dźwignicy 2,8 m i wysokość podnoszenia 10–20 m. Ręczna konfiguracja jest podstawową konfiguracją na tej stronie. Wersje z podnoszeniem elektrycznym lub pneumatycznym mogą być traktowane jako opcjonalne konfiguracje inżynieryjne dopiero po potwierdzeniu źródła zasilania, metody sterowania, hamulca, wymogów dotyczących stref zagrożonych wybuchem oraz zakresu zatwierdzenia klasowego/bandery. Fundament dźwignicy, wzmocnienie pokładu, obrys obrotu/składowania, osprzęt luźny i ostateczny zakres próby obciążeniowej powinny być skoordynowane z stocznią i towarzystwem klasyfikacyjnym.

Szybka specyfikacja

• Zakres udźwigu: 0,2 / 0,3 / 0,5 / 0,8 t → wybierz znamionową nośność wraz z maksymalnym zasięgiem roboczym i faktycznym podnoszonym przedmiotem.
•  Zasięg roboczy: 2–3 m → zasięg bezpośrednio wpływa na moment przewracający na słupie, fundamencie i konstrukcji wsporczej statku.
• Wysokość podnoszenia: 10–20 m → potwierdź wymaganą podróż pionową od faktycznego położenia reflektora/składowania i układu pokładu.
•  Referencyjna wysokość dźwignicy: 2,8 m → zachowana z dostarczonej tabeli; dokładna definicja H i punkt instalacji powinny zostać potwierdzone na ostatecznym rysunku ogólnego układu.
•  Obsługa: konfiguracja ręczna → wersje elektryczne lub pneumatyczne powinny być określone oddzielnie, zamiast mieszać dane silnika z modelem ręcznym.
• Instalacja: stały fundament pokładu morskiego/słupa → grubość pokładu, cokół fundamentu, wzmocnienie, szczegóły spawania i dostęp do obsługi wymagają potwierdzenia przez stocznię.
•  Przygotowanie powierzchni: czyszczenie strumieniowo-ścierne Sa 2½ + powłoka epoksydowa jako podstawa dostawy → ostateczna grubość powłoki, DFT, warstwa nawierzchniowa i kolor zgodnie ze specyfikacją malowania statku.
• Podstawa zgodności: wymogi projektu / klasy / administracji bandery → oznaczenie udźwigu, próby obciążeniowe, przegląd, dokumentacja i zakres osprzętu luźnego powinny zostać określone przed złożeniem zamówienia.

Kontekst zastosowania reflektora Kanału Sueskiego

Artykuł 28 Regulaminu Nawigacyjnego Urzędu Kanału Sueskiego dotyczy samego reflektora/projektora, w tym jego położenia na dziobie, parametrów świetlnych, konstrukcji, układu elektrycznego i certyfikacji typu. Przepis nie określa konkretnego projektu dźwignicy reflektora. Dlatego dźwignica ta powinna być traktowana jako wyposażenie do obsługi na statku, wybrane zgodnie z układem statku, a nie jako substytut zatwierdzenia reflektora.

Specyfikacje budowy statków mogą przewidywać dedykowaną dźwignicę do przemieszczania projektora, zdejmowania ochronnej kopuły z GRP/włókna szklanego lub obsługi powiązanych małych zapasów. Dokładny obsługiwany przedmiot i ścieżka operacyjna powinny być podane w ogólnym układzie statku lub specyfikacji wyposażenia. W przypadku tankowców lub innych statków z obszarami zagrożonymi wybuchem, wyposażenie zasilane i komponenty elektryczne wymagają oddzielnej analizy obszarów zagrożonych wybuchem; na tej stronie nie zakłada się żadnego stopnia ochrony Ex.

Główne parametry techniczne

Przewodnik wyboru i zapytania

Krok 1: Potwierdź faktyczne zadanie: obsługa reflektora/projektora Kanału Sueskiego, obsługa osłony/kopuły ochronnej, obsługa zapasów bosmańskich lub inny zatwierdzony ładunek serwisowy na statku.

Krok 2: Potwierdź udźwig, maksymalny zasięg roboczy, wysokość podnoszenia, punkt podnoszenia i czy podany ładunek jest wymagany przy maksymalnym zasięgu.

Krok 3: Potwierdź tryb pracy. W przypadku wersji ręcznej określ ręczny układ podnoszenia i obrotu. W przypadku opcji elektrycznych lub pneumatycznych podaj dane dotyczące zasilania/powietrza statku, filozofię sterowania i wymogi dotyczące obszarów zagrożonych wybuchem, jeśli dotyczy.

Krok 4: Podaj pozycję instalacji i ogólny układ statku. Potwierdź dostępną przestrzeń na pokładzie/maszcie dziobowym, interfejs słupa/fundamentu, wzmocnienie pokładu, szczegóły spawania, dostęp do obsługi, obrys obrotu i pozycję składowania.

Krok 5: Potwierdź wymogi administracji bandery i towarzystwa klasyfikacyjnego, w tym zastosowanie SOLAS II-1/3-13, oznaczenie udźwigu, osprzęt luźny, próbę obciążeniową, dokładny przegląd, dokumentację i zakres certyfikatu.

Krok 6: Podaj ilość, typ statku, wymagany system powłok, wymaganą lokalizację dostawy/datę oraz wszelkie istniejące rysunki stoczniowe, rysunki zamienne lub zdjęcia produktu do sprawdzenia interfejsu.

Struktura i układ podnoszenia

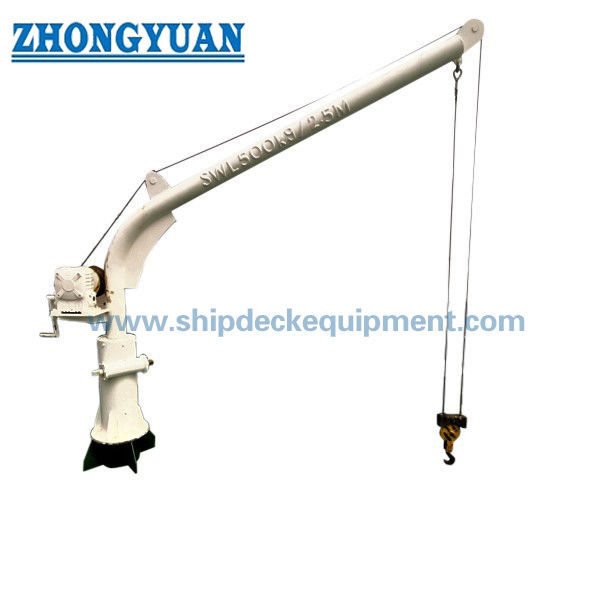

Wózek dźwignicy | Słup / pylon | Wspornik obrotowy lub obrotowy | Ręczna wyciągarka podnosząca | Lina stalowa | Hak / osprzęt luźny | Hamulec lub urządzenie do utrzymywania obciążenia | Fundament / podstawa | Ogranicznik obrotu lub urządzenie mocujące | Punkt składowania / mocowania, jeśli wymagany

Inżynieria obciążenia, obsługi i instalacji

• Udźwig i zasięg muszą być rozpatrywane razem. Większy wysięg zwiększa moment zginający przenoszony przez słup i fundament, nawet jeśli masa podnoszona pozostaje niezmieniona.
• Zamówienie powinno określać, gdzie odnosi się udźwig i jak traktowany jest blok haka / osprzęt luźny w zatwierdzonych dokumentach obliczeniowych, oznaczeniowych i testowych.
•  Ręczne podnoszenie powinno obejmować pozytywne urządzenie do utrzymywania obciążenia / hamowania odpowiednie do ostatecznej konstrukcji wyciągarki; nie należy polegać na niekontrolowanym zwijaniu jako metodzie obsługi.
•  Zakres obrotu, ograniczniki mechaniczne, uchwyty obsługowe lub układ lin odciągowych oraz blokada składowania powinny być zgodne z zatwierdzonym ogólnym układem. Ogólne twierdzenie o 0–360° nie powinno być używane, chyba że faktyczna konstrukcja pozwala na nieograniczony obrót.
• Podstawa dźwignicy sama w sobie nie określa wymaganego fundamentu statku. Wzmocnienie pokładu lub masztu dziobowego, lokalne wymiary, szczegóły spawania i konstrukcja wsporcza powinny zostać sprawdzone przez stocznię/biuro projektowe.
•  Średnica liny stalowej, konstrukcja, pojemność bębna, hak, szekla, geometria krążka i osprzęt luźny powinny być dobrane i udokumentowane zgodnie z zatwierdzonym układem podnoszenia i obowiązującymi wymogami klasowymi/bandery.
•  W przypadku instalacji morskich na otwartym powietrzu, drenaż, dostęp do smarowania, ochrona przed korozją, materiał łączników i mocowanie wysięgnika/haka w stanie morskim powinny być uwzględnione w ostatecznym projekcie.
• Sprzęt ten nie powinien być opisywany jako dźwig morski ani urządzenie do wodowania sprzętu ratunkowego. Podnoszenie na morzu, podnoszenie personelu lub zadania ratownicze wymagają oddzielnego projektu i zatwierdzenia, chyba że są one objęte specyfikacją projektu.

Niestandardowe atrybuty

• Zastosowanie: dźwignica do obsługi reflektora Kanału Sueskiego → dokładny obsługiwany przedmiot i ścieżka podnoszenia do potwierdzenia przez układ statku.
•  Udźwig: 0,2–0,8 t → wybierz wraz z maksymalnym zasięgiem, pozycją haka i wymogami projektu dotyczącymi testów/oznaczeń.
•  Zasięg roboczy: 2–3 m → ostateczny wysięg powinien odpowiadać stanowisku reflektora i geometrii pokładu.
•  Napęd: ręczny jako konfiguracja strony głównej → napęd elektryczny lub pneumatyczny jest oddzielną opcjonalną konfiguracją, podlegającą potwierdzeniu technicznemu.
•  Obrotnica: ręczna / specyficzna dla projektu → dokładny kąt obrotu, ograniczniki, blokada i metoda składowania do potwierdzenia z rysunku ogólnego.
•  Instalacja: stały słup / fundament pokładu → obciążenia fundamentu, wzmocnienie pokładu, szczegóły spawania i dostęp są elementami interfejsu stoczni.
•  Obróbka powierzchni: Sa 2½ + powłoka epoksydowa jako podstawa → system powłok i DFT zgodnie ze specyfikacją malowania statku.
•  Inspekcja i certyfikaty: zgodnie z wymogami projektu → obecność klasy, dokumentacja producenta, próba obciążeniowa i zakres certyfikatu do uzgodnienia przed wyceną.

Jak to działa

Uwolnij dźwignicę z zatwierdzonej pozycji składowania → podłącz hak do wyznaczonego ładunku → podnoś ręcznie w ramach znamionowego udźwigu → obracaj ładunek w zatwierdzonym sektorze operacyjnym → opuść do wymaganej pozycji → odzyskaj hak i zabezpiecz dźwignicę do warunków morskich

Zastosowania

Obsługa reflektora / projektora Kanału Sueskiego | Obsługa osłony ochronnej lub kopuły reflektora, jeśli określono | Podnoszenie zapasów bosmańskich | Podnoszenie małych ładunków serwisowych na statku w ramach zatwierdzonego udźwigu | Statki towarowe | Tankowce w zależności od ustaleń projektu | Projekty nowych budów i wymiany dźwignic

Certyfikaty, testy i zgodność

Inspekcja i certyfikacja mogą być zorganizowane zgodnie z banderą statku, towarzystwem klasyfikacyjnym, specyfikacją projektu i uzgodnionym zakresem dostawy. W przypadku urządzeń podnoszących zainstalowanych na statkach SOLAS od 1 stycznia 2026 r. SOLAS II-1/3-13 wprowadza wymogi dotyczące projektowania, konstrukcji, instalacji, testowania, przeglądu, obsługi, inspekcji, konserwacji, oznaczenia udźwigu i dokumentacji. Ponieważ ten asortyment produktów ma udźwig poniżej 1000 kg, administracja bandery określa zakres, w jakim stosuje się niektóre wymogi; dlatego należy potwierdzić stanowisko klasy/bandery dla każdego projektu.

Certyfikacja: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certyfikat testu producenta. Dostępność zależy od wymogów projektu, zakresu inspekcji i zatwierdzenia klasowego.

Rysunki i zdjęcia

Często zadawane pytania

P1: Czy Urząd Kanału Sueskiego wymaga tej konkretnej dźwignicy?

O1: Żaden konkretny projekt dźwignicy nie jest określony w artykule 28 Regulaminu Urzędu Kanału Sueskiego. Przepis dotyczy reflektora/projektora. Dźwignica jest urządzeniem do obsługi na statku, wybranym przez stocznię lub właściciela zgodnie z układem reflektora, zadaniem podnoszenia i przestrzenią instalacyjną.

P2: Czy model 0,2–0,8T jest ręczny, elektryczny czy pneumatyczny?

O2: Ta strona jest napisana dla konfiguracji ręcznej. Dostarczone dane zawierają również wartości mocy silnika, które nie mają zastosowania do czysto ręcznego napędu. Wersje elektryczne lub pneumatyczne powinny być wyceniane jako oddzielne konfiguracje po potwierdzeniu źródła zasilania, silnika/wyciągarki, hamulca, sterowania i wymogów zatwierdzenia.

P3: Jakie informacje są potrzebne przed wyceną i przeglądem klasowym?

O3: Podaj podnoszony przedmiot i wagę, wymagany udźwig, maksymalny zasięg, wysokość podnoszenia, typ statku, lokalizację instalacji, rysunek ogólnego układu/fundamentu, typ napędu, wymogi dotyczące obrotu/składowania, system powłok, banderę/towarzystwo klasyfikacyjne, wymagany zakres próby obciążeniowej i certyfikatu, ilość, miejsce docelowe i czas dostawy.
