39-48,5 mm Wlewek z elektrycznej liny stalowej. CB 3048 Typ B Wlewek z pojedynczym bębnem do przechowywania wyposażenia na pokładzie statku.

39-48,5 mm Wlewek z liny stalowej. CB 3048 Typ B Wlewek z jednym bębnem na pokładzie statku.Wyposażenie

Przegląd produktu

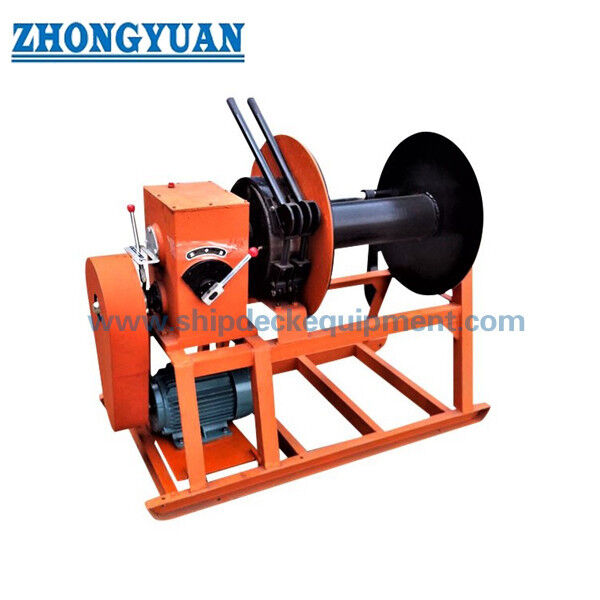

CB 3048 Type B Electric Steel Wire Rope Reel to napędzany silnikiem pojedynczy bęben do przechowywania wielodiametrowych włókien stalowych na pokładach statków.i przechowywać sznurowiec stalowy w uporządkowanym układzie bębna, pomagając zmniejszyć luźne druty na pokładzie i wspierając bezpieczniejszą obsługę podczas przygotowań do kotwiczenia, konserwacji i eksploatacji pokładu.

Niniejsza strona jest przygotowana dla modeli typu B B39 i B48 o maksymalnej średnicy sznurka stalowego 39 mm i 48,5 mm. Zwoje powinny być traktowane jako urządzenia do przechowywania i zawijania, a nie jako wyciągacz,dźwignia dźwignia, lub urządzenia ciągnącego. dane motorowe, ręczne działanie zapasowe, smarowanie wału, miejsce montażu na pokładzie,i zakres świadectwa należy potwierdzić zgodnie z układem zbiornika i specyfikacją zamówienia.

Szybkie specyfikacje

• Rodzaj produktu: elektryczna cewka stalowa do przechowywania liny -> napędzane uzwojenie i przechowywanie dla cewki stalowej na pokładzie statku.
• Referencja standardowa: CB 3048-1983 / CB*3048-83 -> publiczne informacje standardowe identyfikują go jako rolkę elektrycznego stalowego kabla.
• Typ i modele: typ B, B39 / B48 -> układ pojedynczego bębna dla większych średnic liny stalowej.
• Maksymalna średnica liny drutowej: 39 mm i 48,5 mm -> kluczowa podstawa wyboru dla rozmiaru bębna i kompatybilności przechowywania liny
• Długość liny stalowej: 210-220 m zakres odniesienia -> końcowa pojemność magazynowania należy sprawdzić w zależności od konstrukcji liny, układu liny i stanu wypełnienia bębna.
• Układ napędowy: silnik elektryczny z skrzynią biegów / reduktorem biegów robaka -> nawijanie napędzane, z ręcznym zapasowym uchwytem, gdy nie jest dostępna moc.
• Główne cele operacyjne: przechowywanie lin i kontrolowane uzwojenie -> nie do holowania, ciągnięcia, podnoszenia lub naciągania, chyba że projekt specyficzny potwierdza inaczej.
• Obsługa powierzchniowa: Sa 2.5 wybuchowe + antykorozyjne malowanie epoksydowe jako odniesienie -> ostateczna powłoka, polerowanie lub opcja ze stali nierdzewnej zależy od wymogów zamówienia.

Główne parametry techniczne

Główny wymiar odniesienia dla bębnowej bębny typu B B39 i B48.

Przewodnik do wyboru i zapytania

Krok pierwszy:Potwierdzić wymagany model: B39 lub B48 zgodnie z maksymalną średnicą liny stalowej i długością przechowywania.

Krok 2:Potwierdź specyfikację liny stalowej: średnicę, konstrukcję, długość, stan smaru, rzeczywistą tolerancję zewnętrzną liny oraz to, czy liny są dostarczane z wyposażeniem końcowym.

Krok trzeci:Jeżeli przewidziano ciągnięcie, napinanie, holowanie lub podnoszenie, wymagane jest inne zaprojektowanie koła lub obliczenie specyficzne dla danego projektu.

Krok czwarty:Potwierdzenie zasilania elektrycznego, napięcia / częstotliwości silnika, metody sterowania, zatrzymania awaryjnego, miejscowej pozycji sterowania i wymogu ręcznego zapasowego.

Krok 5:Potwierdź miejsce montażu pokładu, podstawy podstawy, dostęp do smarowania wału, obszar serwisowania silnika i kierunek wiązania liny.

Krok 6:Potwierdzenie materiału, obróbki powierzchni, zakresu certyfikatu, ilości, miejsca dostawy, wymaganego czasu dostawy, rysunku i zdjęć referencyjnych, jeśli są dostępne.

Struktura

Single steel storage drum | Electric motor | Gearbox / worm gear reducer | Manual handle backup | Main shaft and bearing system | Rope entry and winding area | Common base frame | Local control and emergency stop arrangement | Sa 2.5 wybuchowe i powłoki epoksydowe lub określonego wykończenia

Zalety projektowania i inżynierii cewki magazynowej

• Układ typu B z pojedynczym bębnem nadaje się do przechowywania większych sznurowych liny stalowej, w przypadku gdy ręczne zawijanie na pokładzie nie jest praktyczne lub bezpieczne do rutynowej obsługi.
• Zwojowanie napędzane silnikiem pomaga zmniejszyć wysiłek załogi podczas odzyskiwania i przechowywania lin, podczas gdy ręczne ręcznie zapewnia opcję obsługi, gdy nie ma dostępu do zasilania elektrycznego.
• Węzeł utrzymuje linę stalową ustawioną na określonym bębnie, zmniejszając luźny drut na pokładzie i pomagając chronić linę przed niepotrzebnym gięciem, zanieczyszczeniem lub przypadkowym zgięciem podczas przechowywania.
• Reduktor worm gear i wspólne rozmieszczenie podstawy ułatwiają instalację pokładu w porównaniu z oddzielnymi elementami napędowymi, z zastrzeżeniem prawidłowego fundamentu i ustawienia.
• Należy regularnie sprawdzać smarowanie wału, stan łożyska i odległość obrotu bębna, ponieważ linia stalowa o dużej średnicy tworzy dużą masę obrotową i obciążenie magazynowe.
• Produkt nie powinien być opisany jako kołociąg lub kołociąg ciągnący.
• Specyfikacje silnika, skrzynki biegów, skrzynki sterującej i zatrzymania awaryjnego mogą być dopasowane do warunków elektrycznych statku i zakresu inspekcji klasy, gdy jest to wymagane przez projekt.

Atrybuty niestandardowe

• Standard: CB 3048-1983 / CB*3048-83 -> stosowany w przypadku, gdy statek lub stocznia wymagają silnikowej rolki liny stalowej zgodnie z niniejszym chińskim standardem referencyjnym w zakresie budowy statków.
• Rodzaj: typ B jedno bębnowy -> wybrany do dużych modeli przechowywania sznurowych B39 i B48.
• Średnica liny: 39 mm / 48,5 mm -> przed cytowaniem potwierdź faktyczną konstrukcję liny drutowej i tolerancję zewnętrzną.
• Długość przechowywania: 210-220 m odniesienia -> ostateczne przechowywanie zależy od konstrukcji liny, stanu uzwojenia i dopuszczalnej ilości wypełnienia bębna.
• Rodzaj napędu: silnik elektryczny + skrzynia biegów / reduktor biegów robaka -> nawijanie napędzane z ręcznym zapasowym uchwytem.
• Tryb działania: Przechowywanie i uzwojenie -> nie przeznaczone do ciągnięcia, ciągnięcia, podnoszenia lub napinania urządzeń bez oddzielnego potwierdzenia projektu.
• Materiał: Opcja stali miękkiej lub stali nierdzewnej -> jakość materiału końcowego i ochrona przed korozją powinny zostać potwierdzone zgodnie z wymaganiami projektu.
• Obsługa powierzchniowa: Sa 2.5 wybuchowe + antykorozyjne malowanie epoksydowe -> ostateczna powłoka lub polerowanie zgodnie ze specyfikacją zbiornika.
• Wymagania dotyczące certyfikatu: Dostępne zgodnie z zakresem zamówienia -> certyfikat producenta, certyfikat materiału lub certyfikat klasy należy potwierdzić przed cytowaniem.

Jak to działa

The electric motor drives the gearbox and drum -> steel wire rope is wound onto or released from the single drum -> crew controls winding direction and stopping locally -> manual handle operation through the worm gear reducer can be used when electric power is not available -> rope is stored on the drum after operation

Wnioski

Ship deck steel wire rope storage | Mooring station rope storage | Workboats and service vessels | Shipyard replacement projects | Port and harbor vessels | Marine maintenance rope handling | Deck equipment retrofit projects

Certyfikacje i zalety

Certyfikaty mogą być organizowane zgodnie z wymaganiami projektu, zakresem inspekcji, identyfikowalnością materiału i procedurą zatwierdzenia przez społeczeństwo klasowe.

Certyfikacja: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certyfikat badawczy producenta.

Rysunek i zdjęcia

Częste pytania

P1: Czy ta cewka CB 3048 typu B jest taka sama jak chylka?

Odpowiedź 1: Nie. Produkt ten jest rolką do przechowywania i zawijania sznurka stalowego. Wino jest zwykle przeznaczone do ciągnięcia lub kontroli obciążenia.lub dźwignię ciągnącą, chyba że oddzielny projekt specyficzny potwierdza obciążenie, wymagania dotyczące hamulca, układu sterującego i homologacji.

P2: Jak należy wybrać B39 i B48?

A2: Wybierz B39 lub B48 zgodnie z maksymalną średnicą liny stalowej, wymaganą długością przechowywania, dostępną powierzchnią na pokładzie, kierunkiem wejścia liny, układem silnika i rysunkiem naczynia.skorygowane dane potwierdzają 4moc silnika 0,3 / 1,7 kW, prędkość silnika 1350 / 410 obrotów/min i prędkość linii bębnowej 60 / 18 m/min.

P3: Jakie informacje są wymagane przed cytowaniem?

A3: Potwierdzenie modelu, średnicy liny drutowej, długości liny, konstrukcji liny, napięcia i częstotliwości silnika, wymogu sterowania, wymogu ręcznego zapasowego, materiału, powłoki, zakresu certyfikatu, ilości,miejsce dostawy, oraz rysunek instalacji.
