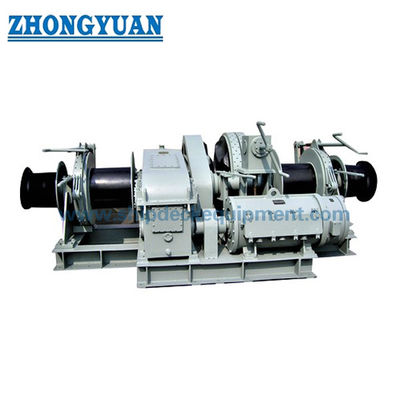

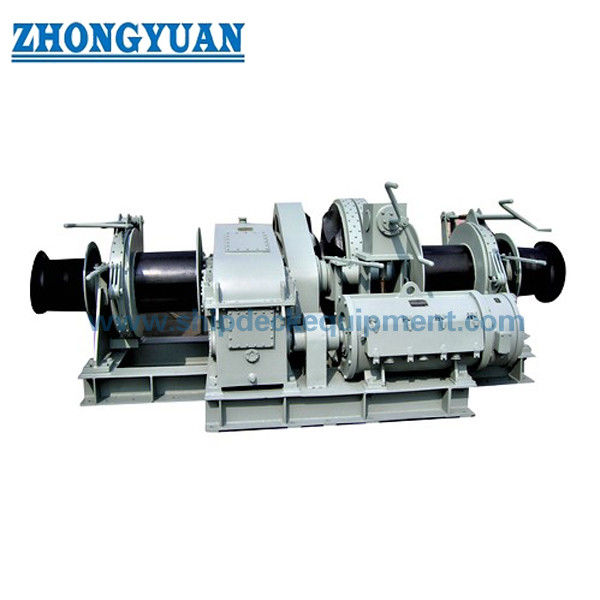

Elektryczne wiatraki kotwicowe i winch kotwicowy z pojedynczym cygańskim podwójnym bębnem

Elektryczny Anchor Windlass & Mooring Winch zSingle Gypsy Double Drum

Opis:

Elektryczny Anchor Windlass & Mooring Winch z Single Gypsy Double Drum, ten wysokiej wydajności system jest kluczowym elementem dla operacji kotwiczenia i kotwiczenia statków.Specjalizujemy się w produkcji dostosowanych elektrycznych kotwicowych wiatrówek i kociołków.Konfiguracja łącznie z liczbą cyganów i bębnów łącznie może być dostosowana do wymagań użytkownika końcowego.

Główne specyfikacje techniczne:

Materiał: Stal łagodna, odlewanie

Elektryczność:

Certyfikaty klasyfikacyjne: CCS, NK, BV, ABS, DNV, LR, KR, BKI, IRS, RS, itp.

Zbudowany zgodnie z zasadami klasyfikacji statków morskich.

Φ32 Jednopłetwowe, cygańskie, podwójne, bębnowe, elektryczne szyby wiatrowe

Parametry techniczne:

1Średnica łańcucha kotwiczenia: Φ32 mm

2- Narysowane obciążenie ciągnięcia: 43,5 kN

3Prędkość pracy: 9 m/min

4. Obciążenie przymocowaniem: 30kN

5. Obciążenie wspierające: 261kN

6Moc silnika: 16/16/11 kW

7Prędkość: 9 m/min.

8Cygańska liczba:

9Czas dostawy: 90 dni

10Okres gwarancji: rok od daty dostawy

11Kolor: określony przez klienta

12Źródło zasilania: jednofazowe prądy prądu przemiennego 110V, 220V, 240V

Trójfazowe prądy przemiennego 220V, 380V, 440V, 660V

13Kompozycja: Głównie składa się z podstawy, ramy ściennej, podwójnego koła kołowego, podwójnego sprzęgła, podwójnego hamulca, bębna kablowego, reduktoru, skrzynki sterującej, sterownika głównego,Dwukrotne hamulce kotwiczne, podwójne walcowanie itp.

Celem:

Produkt jest instalowany na głównym pokładzie statku służby ścigania oraz na dziobie i rufie statku.i kabel jest zaciśnięty lub zakotwiczony, gdy statek jest zatrzymanyTo urządzenie bezpieczeństwa na statku.

Środki ostrożności dotyczące instalacji i konserwacji:

1Wskazówki obsługi muszą być przechowywane przez nabywcę.Po potwierdzeniu, że windlass jest kwalifikowanyOperator musi wszystko opanować!

2Zainstalowanie wiatrówki na statku powinno zapewnić, aby kąt owijania między łańcuchem kotwiczącym a kołowym kołem był 117-120 stopni.

3Jakość usługi cieszy się zadowoleniem użytkowników, a jej instalację i kwalifikację powinni wykonać profesjonalni pracownicy.

4Należy upewnić się, że trzy oczy (cylindr łańcuchowy, hamulce łańcuchowe i koła biegowe) są w linii, gdy ciągnie się łańcuch kotwicowy.

5Silnik, kadłub i personel elektryczny powinny być uruchomione zgodnie z instrukcjami!Przesyłka powinna być w stanie pracować nieprzerwanie przez 30 minut przy napięciu nominalnym i nominalnej prędkości obrotowej., i powinny być w stanie pracować nieprzerwanie przez 2 minuty pod wpływem napięcia przeciążenia nie mniejszego niż 1,5 razy napięcie znamionowe; ponadto,węgiel powinien być również wyposażony w urządzenie zabezpieczające przed przeciążeniem, który można obrócić w przypadku przeciążenia.

6Przeprowadzenie szkolenia technicznego dla operatorów zgodnie z wymaganiami stoczni i armatora.

7Powinien być w stanie obracać się w dół i w dół i być stabilny i szybki podczas pracy.

Główne parametry techniczne:

Dia łańcuchowa (mm)	Obciążenie robocze ((KN)	Utrzymanie ładunku (KN)	Prędkość (m/min)	Obciążenie warpingiem (KN)	Moc silnika (KN)
12.5	5. 9	30	9	5	3/ 1. 2
14	8.3	51	9	8	5.5
16	10. 9	67	9	8	5.5
17.5	13	80	9	8	5.5
19	15. 3	95	9	10	7.5
20.5	17.9	110	9	10	7.5
22	20. 6	126	9	10	7.5
24	24. 5	149	9	20	11
26	28. 7	175	9	20	11
28	33. 3	202	9	30	15
30	38. 3	231	9	30	15
32	43.5	261	9	30	22
34	49. 1	294	9	30	22
36	55. 1	329	9	30	22
38	61. 4	365	9	40	30
40	68	402	9	40	30
42	75	442	9	40	30
44	82. 3	483	9	50	37
46	89.9	526	9	50	37
48	97.9	570	9	50	37
50	106.3	617	9	50	45
52/ 54	114. 9/ 123. 9	664/ 713	9	50	45
56/ 58/ 60	133. 3/ 143/ 153	764/ 816/ 870	9	60	45
62/ 64	163. 4/ 174. 1	925/ 982	9	80	55
66/ 68	185. 1/ 196. 5	1040/ 1098	9	100	75
70/7 3	208. 3/ 226. 5	1160/ 1254	9	100	75
76/7 8	245. 5/ 258. 6	1350/ 1416	9	125	90
81/ 84	311. 7/ 335. 2	2171/ 2320	9	140	110
87/ 90	359/5/ 384.8	2473/ 2629	9	150	120
92/ 95	402/ 428. 7	2735/ 2898	9	200	130
97/ 100	446. 9/ 475	2995/ 3162	9	250	150
105/ 107	523. 7/ 543. 8	3612/ 3750	9	300	180
112/ 114	595. 8/ 617. 3	4109/ 4228	9	350	200

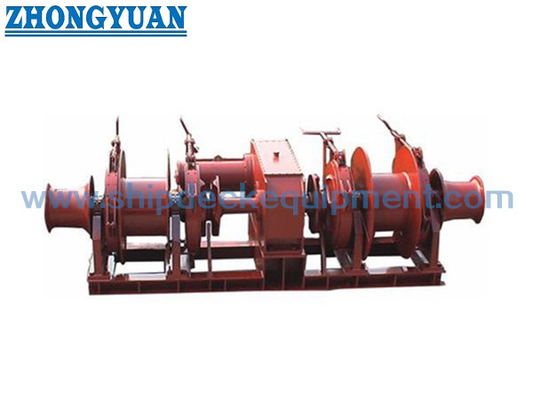

Rysunek pojedynczej cygańskiej podwójnej bębny elektrycznej kotwicy, szyby wiatrówki, kocioła wiotkowego, wyposażenia pokładowego statku
