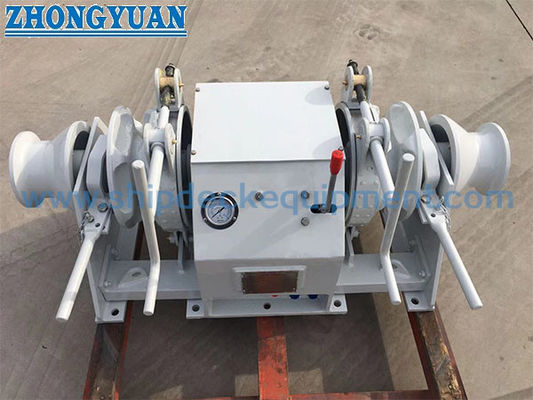

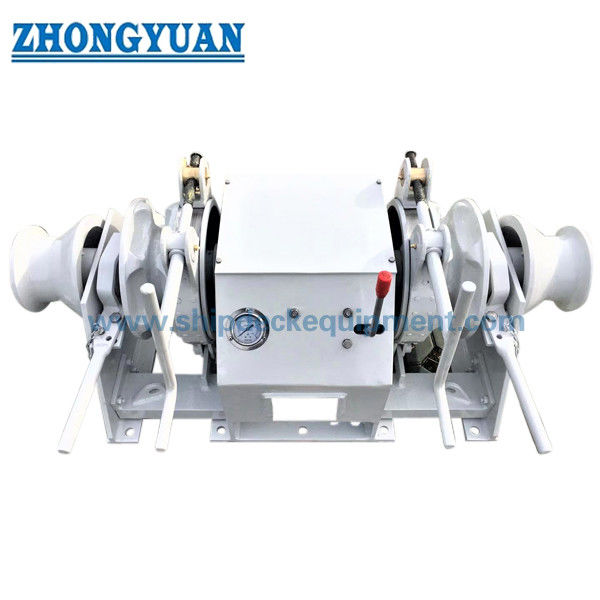

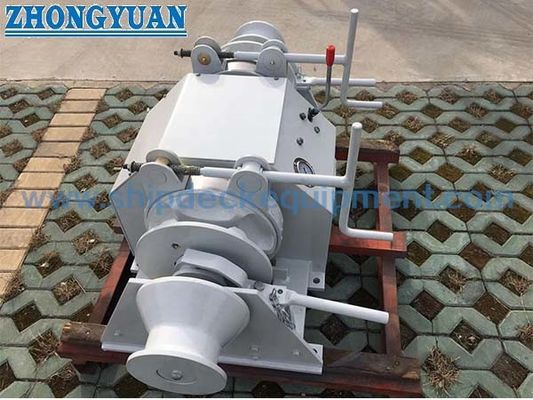

12.530mm Oszczędność przestrzeni hydrauliczna kotwica wiatrówka
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Zhongyuan Marine Equipment |
| Orzecznictwo: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Numer modelu: | Standardowy i dostosowany |
Zapłata:
| Minimalne zamówienie: | 1 jednostka |
|---|---|
| Cena: | As per quotation |
| Szczegóły pakowania: | Paleta lub dostosowana |
| Czas dostawy: | Zgodnie z ofertą |
| Zasady płatności: | TT, akredytywa |
| Możliwość Supply: | Zaspokajaj potrzeby klientów |
|
Szczegóły informacji |
|||
| Średnica łańcucha kotwicznego: | Φ40 mm | Obciążenie kotwicy: | 68KN |
|---|---|---|---|
| Obciążenie uwięzi: | 68KN | Pojemność linowa: | 150 m |
| Prędkość tetheringu: | 6-18m/min | Moc silnika: | 30KW |
| Certyfikaty klasyfikacyjne: | CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS, RS itp. | ||
| Podkreślić: | Winda kotwiczna hydrauliczna 30KW,winda kotwiczna hydrauliczna 150m,winda kotwiczna elektryczna 30KW |
||
opis produktu
12.530mm Oszczędność przestrzeni hydrauliczna kotwica wiatrówka
Przegląd produktu
Oszczędna na przestrzeni hydrauliczna wiatrówka jest specjalnie zaprojektowana do obsługi łańcucha kotwiczenia na statkach o ograniczonej powierzchni pokładowej.
System przyjmuje kompaktową zintegrowaną skrzynkę biegów i konstrukcję silnika hydraulicznego, minimalizując ślad instalacyjny przy jednoczesnym utrzymaniu niezawodnej wydajności obsługi kotwicy.
Jest odpowiedni dla małych statków, łodzi roboczych i łodzi o wąskim układzie przedniego pokładu.
Ten windlass jest przeznaczony głównie do obsługi łańcucha kotwiczenia, z opcjonalnym obsługą pomocniczej liny za pośrednictwem końca warping.
Szybkie specyfikacje
• Wielkość łańcucha kotwiczącego: 12,5 mm
• Pociąg łańcucha kotwiczenia: 5,9 ≈ 38,3 kN
• Obciążenie hamulca: 30 ‰ 231 kN
• Prędkość łańcucha: 915 m/min
• Przyciąganie głowicy wygięcia: 5 ̊30 kN
• Długość łańcucha: do 82,5 m
• Moc silnika: 415 kW
• Rodzaj napędu: hydrauliczny (elektryczny HPU)
• Konfiguracja: jednokątny / podwójny cygański + wygięty koniec
• sterowanie: lokalne sterowanie joystick
• Wartość łańcucha: U2 / U3
Główne parametry techniczne
| Łańcuch (mm) | Pociąg łańcuchowy (kN) | Obciążenie hamulcem (kN) | Prędkość (m/min) | Pociąg warpingowy (kN) | Moc silnika (kW) |
| 12.5 | 5.9 | 30 | ≥ 9 | 5 | 4 |
| 14/16/17.5 | 8.3/10.9/13 | 51/67/80 | ≥ 9 | 8 | 5.5 |
| 19/20.5/22 | 15.3/17.9/20.6 | 95/110/126 | ≥ 9 | 10 | 7.5 |
| 24/26 | 24.5/28.7 | 149/175 | ≥ 9 | 20 | 11 |
| 28/30 | 33.3/38.3 | 202/231 | ≥ 9 | 30 | 15 |
| 32/34/36 | 43.5/49.1/55.1 | 261/294/329 | ≥ 9 | 30 | 22 |
Przewodnik do wyboru
Krok 1 Wybierz rozmiar łańcucha (12,5 mm)3 kN) Krok 3 Potwierdź obciążenie hamulca (30 ‰ 231 kN) Krok 4 Wybierz prędkość łańcucha (9 ‰ 15 m/min) Krok 5 Potwierdź napęd hydrauliczny Krok 6 Wybierz konfigurację Krok 7 Układ instalacyjny
Struktura i składniki
Struktura i Komponenty: Silnik hydrauliczny (zintegrowany) Kompaktowa skrzynia biegów Koło cygańskie (porządkowanie łańcucha) Głowa wygięcia System hamulcowy System sprzęgła
Atrybuty niestandardowe
Rozmiar łańcucha. Pociąg łańcuchowy. Obciążenie hamulcowe. Pociąg wygięty. Typ napędu. Konfiguracja. Typ sterowania.
Wskazówka do konfiguracji i zapytania
Wielkość łańcucha. Stopień łańcucha. Wymóg ciągnięcia. Obciążenie hamulcami. Miejsce instalacji. System sterowania. Typ statku.
Jak to działa
Silnik hydrauliczny napędza skrzynkę biegów, aby obrócić koło cygańskie do obsługi łańcucha kotwiczenia.
Ankarę podnoszą lub opuszczają poprzez cygan, a układ hamulcowy i sprzęgło zapewniają bezpieczną kontrolę obciążenia.
Kompaktna zintegrowana konstrukcja zapewnia efektywną pracę w ograniczonej przestrzeni instalacyjnej.
Wnioski
Aplikacje: małe statki. Łodzie robocze. Łodzie rybackie. Łodzie patrolne.
Certyfikacje i zalety
Certyfikaty: CCS. NK. BV. ABS. DNV. LR. KR. RINA. IRS. RS.
Zalety: kompaktowy projekt oszczędzający przestrzeń. Zintegrowany silnik hydrauliczny i skrzynia biegów. Łatwa instalacja. Niska konserwacja. Niezawodne obsługiwanie łańcucha kotwiczenia. Idealne dla ograniczonej powierzchni pokładowej.
Rysunek i zdjęcia
• Rysunek ogólnego układu
• Rysunek kompaktowej konstrukcji
• Układ instalacji
• Zdjęcia produktów
Informacje o zamówieniu
• MOQ: 1 jednostka
• Czas realizacji: zależy od projektu
• Płatność: T/T, L/C
• Dostosowanie: Dostępne
Częste pytania
P1: Co czyni ten windlass innym?
A: Kompaktna zintegrowana konstrukcja dla ograniczonej powierzchni pokładowej.
P2: Czy nadaje się do dużych statków?
Odpowiedź: Jest on przeznaczony głównie dla małych i średnich statków.
P3: Czy konfiguracja może być dostosowana?
A: Tak, konfiguracje cygańskie i warping mogą być dostosowane.
