12Kompaktowe hydrauliczne szyby wiatrowe o długości.530 mm, oszczędzające przestrzeń.

12Kompaktowe hydrauliczne szyby wiatrowe o długości.530 mm, oszczędzające przestrzeń.

Przegląd produktu

Kompaktowa hydrauliczna wiatrówka kotwicowa o długości 12,5 mm jest oszczędną przestrzenią maszyną pokładową przeznaczoną do obsługi łańcucha kotwicowego na małych statkach, łodziach roboczych, patrolowych, statkach rybackich,i innych statków, na których układ pokładu przedniego ma ograniczoną powierzchnię instalacyjnąUżywa się go do wciągania i wyciągania łańcucha kotwicza poprzez cygana łańcuchowego, z kontrolą hamulca i sprzęgła do operacji kotwiczenia.

Kompaktna seria hydraulicznych wiatrówek z zintegrowanym silnikiem hydraulicznym i skrzynią biegów.Produkt nie jest kołociągiem do obsługi kotwicy na morzu i nie powinien być opisany jako urządzenie holowe lub AHTS do obsługi kotwicyWybór powinien zostać potwierdzony wraz z średnicą łańcucha kotwiczenia, klasą łańcucha, wagą kotwiczenia, układem zatyczki łańcucha, ustawieniem rury hawse, fundamentem pokładu, jednostką napędową hydrauliczną,i wymóg społeczeństwa klasyfikacyjnego.

Szybkie specyfikacje

• Rodzaj produktu: kompaktowe hydrauliczne wiatraki kotwiczące → urządzenia z napędem cygańskim łańcuchowym do podnoszenia łańcucha kotwiczącego i wypłaty, nie urządzenia do przechowywania lin.
• Zakres łańcucha kotwicowego: 12,5 ̇30 mm Zakres strony standardowej → Dane 32 / 34 / 36 mm są przechowywane w Backend Reference jako rozszerzona konfiguracja do potwierdzenia.
• Pojemność nominalna łańcucha z dostarczonej tabeli: 5,9 ̇ 38,3 kN → używana do wyboru ruchu łańcucha; nie należy przepisać jako SWL, MBL lub obciążenie hamulca.
• Obciążenie przytrzymujące hamulca z dostarczonej tabeli: 30 ‰ 231 kN → referencja mocy hamulcowej dla wybranego modelu; ostateczna baza konstrukcyjna zależy od klasy łańcucha i układu zatyczki łańcucha.
• Prędkość łańcucha: ≥9 m/min → odpowiednia do obsługi zakotwiczenia kompaktowych statków; końcowa prędkość zależy od przepływu hydraulicznego, przemieszczenia silnika i stanu obciążenia.
• Przyciąganie głowicy wygięcia: 5·30 kN → opcjonalna pomocnicza funkcja obsługi liny, nie zastępująca certyfikowanego kocioła mocującego, chyba że określono inaczej.
• Połączenie napędowe: silnik hydrauliczny z kompaktową skrzynią biegów → elektryczny układ HPU lub hydrauliczny statku należy potwierdzić przed wyborem modelu.
• Kompaktne zaprojektowanie: zmniejszenie powierzchni pokładu, uproszczone układy maszyn i łatwiejsza integracja w wąskich układach pokładu przodniego.

Główne parametry techniczne

Kompaktowa konstrukcja i zalety napędu hydraulicznego

• Kompaktny układ integruje silnik hydrauliczny i skrzynkę biegów w pobliżu zespołu cygańskiego, zmniejszając odległość maszyny w porównaniu z większymi oddzielnymi układami napędowymi.
• Do każdego średnika i klasy łańcucha wymagana jest dopasowana cygana łańcucha.
• napęd hydrauliczny zapewnia płynne sterowanie momentem startowym i prędkością podczas obsługi łańcucha kotwiczenia,szczególnie przydatne w przypadku, gdy naczynie posiada już źródło zasilania hydraulicznego lub w pobliżu może być umieszczone elektryczne HPU.
• System hamulca i sprzęgła pozwala kontrolować cygan podczas wypłaty, trzymania i podnoszenia.i wymóg zatwierdzenia.
• Instalacja kompaktowych pokładów wymaga nadal prawidłowego ustawienia rury hawse, prowadzenia lokatora łańcuchowego, dostępu serwisowego do rur hamulcowych / sprzęgła / hydraulicznych oraz wystarczającej wytrzymałości fundamentów pokładu.
• Jeżeli zainstalowana jest pomocnicza głowica warpingowa, może ona obsługiwać lekkie operacje obsługi liny.

Przewodnik do wyboru i zapytania

Krok 1: Potwierdź średnicę łańcucha kotwiczenia: 12,5 / 14 / 16 / 17,5 / 19 / 20,5 / 22 / 24 / 26 / 28 / 30 mm.

Krok 2: Potwierdzenie klasy łańcucha, standardu łącza, masy kotwiczenia oraz wymaganej głębokości kotwiczenia lub rozmieszczenia długości łańcucha.

Krok 3: Potwierdź znamionowe przyciąganie łańcucha, wymagania dotyczące przyciągania/przekraczania obciążenia w krótkim czasie, obciążenie utrzymywania hamulca oraz to, czy zamontowano oddzielny zatyczka łańcucha.

Krok 4: Potwierdź konfigurację: pojedynczy cygan, podwójny cygan, głowica wygięcia, układ sprzęgła, typ hamulca oraz wymagania dotyczące sterowania lokalnego / zdalnego.

Krok 5: Potwierdzenie źródła zasilania hydraulicznego: istniejący system hydrauliczny statku lub HPU napędzane silnikiem elektrycznym, w tym ciśnienie, przepływ, zasilanie i pozycja instalacji.

Krok 6: Przedstawić rysunek GA pokładu, układ rury hawse/spurling, układ łańcucha, szczegóły fundamentów, rodzaj statku, wymagania klasowe, ilość, miejsce dostawy,i wymagany czas dostawy.

Struktura i składniki

Hydraulic motor | Compact gearbox | Chain gypsy / cable lifter | Warping head if specified | Brake system | Clutch system | Main shaft and bearings | Hydraulic control valve | HPU or vessel hydraulic interface | Deck base frame | Foundation bolts / welding interface as applicable

Atrybuty niestandardowe

• Kategoria produktu: hydrauliczne wiatraki do kotwiczenia → kompaktowe maszyny pokładowe do obsługi łańcucha kotwiczenia.
• Odległość łańcucha: 12,5 ̇30 mm standardowy odległość strony → profil cygana musi odpowiadać rzeczywistej średnicy i klasie łańcucha.
• Pociąg łańcuchowy: 5,9·38,3 kN z dostarczonej tabeli → wartość końcową należy sprawdzić w stosunku do obliczenia klasy i wybranej klasy łańcucha.
• Obciążenie hamulcowe: 30231 kN od dostarczonej tabeli → nie jest to samo, co obciążenie przerywające łańcuch i nie jest automatycznie wartością badania.
• Typ napędu: HPU hydrauliczne → elektryczne, należy potwierdzić moc hydrauliczną zbiornika, ciśnienie, przepływ i układ chłodzenia.
• Konfiguracja: jedno-/dwukrotna cygańska z opcjonalną głowicą wygięcia → wybrana zgodnie z układem kotwiczenia statku i powierzchnią pokładową.
• Typ sterowania: Lokalny joystick lub zawór sterujący jako odniesienie → funkcje zdalnego sterowania, awaryjnego zatrzymania i blokowania należy określić w razie potrzeby.
• Obsługa powierzchniowa: Sa 2,5 wybuchowe + epoxy primer jako odniesienie → końcowy system powłoki odpowiada środowisku morza i wymaganiom klienta.
• Wymagania dotyczące certyfikatu: Dostępne zgodnie z zakresem zamówienia → certyfikat klasy, certyfikat producenta, certyfikat materiału i sprawozdanie z badań należy uzgodnić przed produkcją.

Jak to działa

Hydraulic power is supplied by the vessel hydraulic system or electric HPU → Hydraulic motor drives the compact gearbox → Gypsy engages the matched anchor chain → Clutch controls connection between drive and gypsy → Brake controls holding and paying-out condition → Anchor chain load is transferred through the windlass base and deck foundation

Wnioski

Małe statki. Łodzie robocze. Łodzie rybackie. Łodzie patrolne. Barki. Łodzie użytkowe.

Certyfikacje i zalety

Certyfikaty mogą być ułożone zgodnie z wymaganiami projektu, zakresem inspekcji, identyfikowalnością materiału, wymaganiami badań i procedurą zatwierdzenia przez społeczność klasową.

Certyfikacja: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certyfikat badawczy producenta.

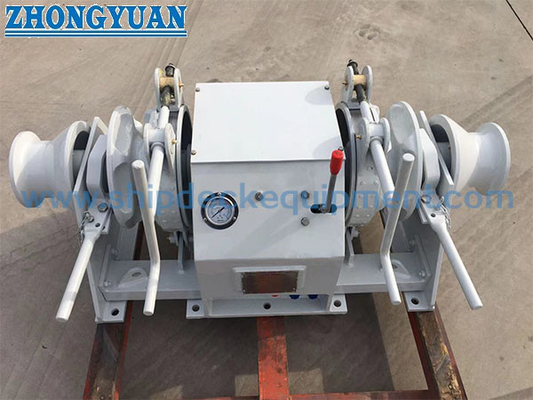

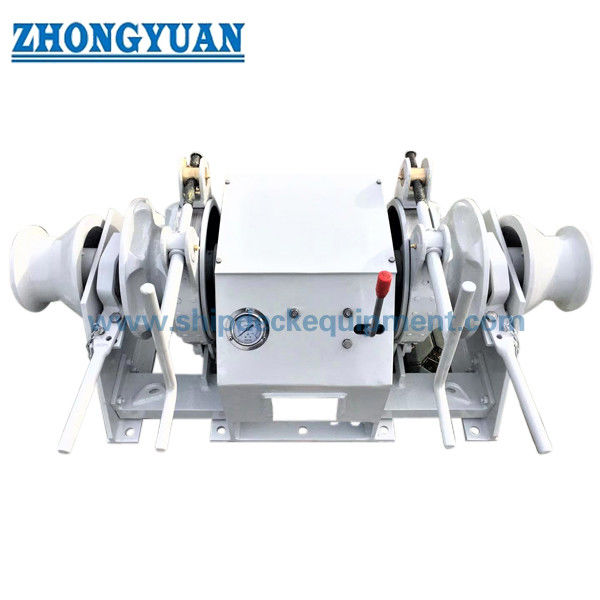

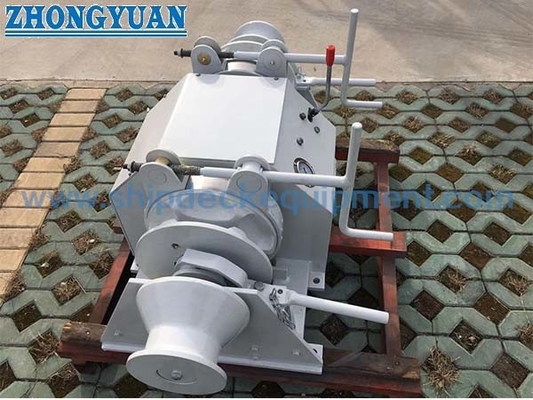

Rysunek i zdjęcia

Częste pytania

P1: Czy produkt ten jest windlassem kotwiczącym czy winociągiem obsługującym kotwicę na morzu?

A1: Jest to kompaktowy hydrauliczny windlass do podnoszenia i wypłaty łańcucha kotwiczy statków.Nie należy go określać jako szynki do obsługi kotwicy na morzu do ciągnięcia AHTS lub obsługi kotwicy, chyba że odrębny projekt potwierdzi ten zakres..

P2: Czy jeden wiatrak może pokryć wszystkie rozmiary łańcuchów od 12,5 mm do 30 mm?

Odpowiedź 2: Nie. Zakres strony opisuje serię. Rzeczywista cygana musi być dopasowana do wybranej średnicy łańcucha, klasy łańcucha i geometrii ogniwa.i parametry hydrauliczne są wybierane według modelu.

P3: Jakie informacje są wymagane przed cytowaniem?

A3: Potwierdź średnicę łańcucha, stopień łańcucha, masę kotwiczenia, długość łańcucha/głębokość kotwiczenia, wymaganą siłę ciągnięcia, obciążenie hamulca, układ zatyczki łańcucha, źródło zasilania hydraulicznego, zasilanie statku,rysunek instalacji, klasa, ilość, miejsce dostawy i wymagany czas dostawy.
