Szybko otwierane stalowe wodoszczelne drzwi z dwustronnym pokrętłem | Morskie drzwi przegrodowe na zawiasach

Szybko działające stalowe wodoodporne drzwi z dwustronnym kółkiem ręcznym.

Przegląd produktu

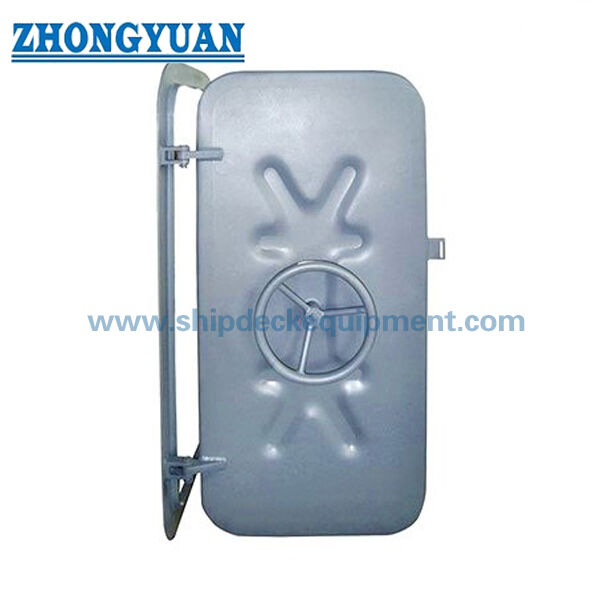

Te szybkie stalowe wodoodporne drzwi są sterowane ręcznie.drzwi z jednym okienkiem zawiasowym do otworów dostępu w wodoszczelnych granicach, w których układ zbiornika i obowiązujące przepisy pozwalają na szybkie zamknięcie z zawiasem. Koło ręczne jest wyposażone z obu stron, dzięki czemu mechanizm mocowania może być obsługiwany z każdego przedziału.podczas gdy zaokrąglony kąt otwiera się, okienko drzwiowe, zawiasy, uszczelniacze siedzenia i układ mocowania muszą być skoordynowane z zatwierdzonym rysunkiem statku.

Dostępne dane wskazują, że normalny zakres ciśnienia wynosi 0,05 ≈ 0,06 MPa, co odpowiada w przybliżeniu głowicy słodkiej wody o wysokości 5 ≈ 6 m. Wartość ta jest odniesieniem do wyboru projektu, a nie uniwersalną oceną:wymagane ciśnienie projektowe, kierunek ciśnienia, poziom instalacji, kategoria przegrod i ciśnienie badawcze muszą być potwierdzone dla każdego statku.wersje z napędem są oddzielnymi konfiguracjami i nie powinny być łączone w jednym oświadczeniu o produkcie, chyba że zweryfikowano pełny zakres montażu i homologacji.

Szybkie specyfikacje

• Rodzaj produktu: ręczne szybkie drzwi wodoszczelne z zawiasami → przeznaczone do dostępu do przegrody, gdzie wymagana jest szybka obsługa z obu stron i akceptowane jest zamknięcie z zawiasami.
• Działanie: koło ręczne po obu stronach → operator może uruchomić lub zwolnić szybko działający mechanizm zabezpieczający z każdego przedziału.
• Instalacja: spawana ramka stalowa → wycinek przegrodki, otaczające ją wzmocnienie, płaskość ramy, sekwencja spawania i kontrola zniekształceń muszą być zgodne z zatwierdzonym rysunkiem instalacji.
• Ciśnienie odniesienia: 0,05 ≈ 0,06 MPa → około 5 ≈ 6 m głowicy wody słodkiej; ostateczny projekt i ciśnienie badawcze należy potwierdzić na podstawie wymagań dotyczących kontroli uszkodzeń i klasy zbiornika.
• Nominalny zakres otworów: 1200 × 600 do 1600 × 800 mm → do wyboru dostępu i układu wymieniono dziewięć kombinacji otworów.
• Opcje płytek liści: 6 / 8 / 10 mm → dostępne kombinacje i przybliżone masy zależą od wybranego otworu przejrzystego.
• Przybliżona masa: 124 do 238 kg → ma znaczenie dla wsparcia zawiasów, obsługi, sekwencji spawania, uruchomienia i planowania części zamiennych.
• Materiał i funkcje: pierwotną konfiguracją jest stal łagodna → stal nierdzewna, aluminium, odporna na ogień, szczelna na gazy, tłumiąca hałas, napędzana,lub wersje antypiratyczne wymagają oddzielnego potwierdzenia technicznego.

Główne parametry techniczne

Przewodnik do wyboru i zapytania

Krok pierwszy:Potwierdzić, że w przewidzianym przegrodzie i drodze dostępu dozwolone są ręczne szybkie drzwi wodoszczelne z zawiasami.Drzwi z zawiasami nie są wymienialne z drzwiami przesuwnymi wodoszczelnymi z napędem mechanicznym w miejscach, w których przepisy statku wymagają typu przesuwnego.

Krok 2:Wybierz nominalne otwarcie i podać rysunek wycięcia przegrodki, kierunek otwarcia, stronę zawiasu, wysokość progu, przyległą konstrukcję, grubość izolacji/wyściółki,i kopertę uprawnienia eksploatacyjnego po obu stronach.

Krok trzeci:Należy podać konstrukcyjną głowicę lub ciśnienie wody, kierunek ciśnienia, układ przedziału, podstawę linii wodnej uszkodzenia oraz to, czy drzwi muszą wytrzymać ciśnienie z jednej lub obu stron.

Krok czwarty:Potwierdzenie materiału drzwi i ramy, grubości płyty blatu, materiału uszczelnienia, zawiasów i wymogów dotyczących materiału mocującego, przygotowania powierzchni, systemu powłoki, dopuszczalności do korozji,i wszelkie szczegóły interfejsu ze stali nierdzewnej.

Krok 5:Potwierdź wymaganą funkcję: tylko wodoodporna, wodoodporna, ognioodporna, gazoodporna, tłumiąca hałas, antypiratyczna blokada lub działająca z prądem.i funkcje bezpieczeństwa wymagają specjalnych dowodów projektowych i nie mogą być przyjmowane ze standardowych wodoodpornych drzwi.

Krok 6:Należy podać ilość, typ statku lub jednostki morskiej, miejsce instalacji, stowarzyszenie klasyfikacyjne, zakres świadectwa i świadka, miejsce dostawy, wymagany termin dostawy, zatwierdzony rysunek,i zdjęcie referencyjne, jeżeli dostępne.

Struktura

Welded steel frame | Single hinged steel leaf | Rounded-corner opening | Dual-side handwheels | Quick-acting securing mechanism | Perimeter gasket and compression seat | Hinges and stops | Internal and external operating access | Surface-protection system

Wodoszczelność, zainstalowanie i zalety jakości

• Dwóchstronne działanie koła ręcznego umożliwia szybkie otwieranie i zamykanie bez konieczności stosowania zewnętrznego źródła zasilania.i układ awaryjnego uwalniania musi być zgodny z zatwierdzonym projektem.
• Szybko działający układ zabezpieczający jest przeznaczony do rozproszonego uciskania wokół obwodu uszczelnienia.ustawienie zawiasów, i kontrolowane zgięcie liści.
• Zokrąglone otwarcie kąta i geometria ramy unikają ostrych przejść prostokątnych w dostarczonym schemacie wymiarowym.W czasie produkcji i instalacji stoczni należy utrzymać rzeczywisty promień kąta i wycinek przegrodki..
• Bezpośrednie spawanie do przegrody zapewnia zintegrowaną granicę, ale nadmierne wprowadzanie ciepła może zniekształcić ramę i zmniejszyć kontakt uszczelnienia.i wyrównanie po spawaniu są ważnymi punktami akceptacji.
• Masa drzwi zwiększa się wraz z wielkością otworu i grubością płyty.przed ostatecznym zatwierdzeniem należy dokonać przeglądu bezpiecznej obsługi ręcznej.
• Wskazany zakres ciśnienia 0,05−0,06 MPa powinien być traktowany jako punkt odniesienia w wyborze.i wymagania świadków zależą od obowiązującego standardu, regulamin klasy i zatwierdzony plan inspekcji.
• Kontynuacja powłoki jest wymagana w ramie, krawędziach liści, zawiasach, spawaniach i wgniecionej sprzęcie.Przed wysyłką należy potwierdzić zgodność ostatecznej farby ze specyfikacją powłoki naczyniowej i materiałem uszczelnienia.

Atrybuty niestandardowe

• Rodzaj produktu: szybkie drzwi wodoszczelne ze stali → ręczne zamknięcie z zawiasami dla zatwierdzonych miejsc wodoszczelnych przegrod
• Działanie: podwójne koło ręczne → umożliwia lokalne działanie z obu stron przegrodki
• Nominalne otwarcie: 1200 × 600 do 1600 × 800 mm → wybierz zgodnie z wymogami dostępu, strukturą i zatwierdzonym rysunkiem zbiornika
• Ciśnienie referencyjne: 0,05 ≈ 0,06 MPa → około 5 ≈ 6 m głowicy wody słodkiej; projekt i ciśnienie badawcze pozostają do potwierdzenia
• Grubość blachy: 6 / 8 / 10 mm → dostępność zależy od nominalnej kombinacji otworów w załączonej tabeli
• Materiał podstawowy: Stal łagodna → stal nierdzewna i aluminium są odrębnymi wariantami inżynieryjnymi, a nie bezpośrednimi substytutami materiałów
• Montowanie: Z spawaną ramą przegrody → dokładność wycięcia, wzmocnienie, sekwencja spawania i kontrola zniekształceń wpływają na ostateczną wodoodporność
• Ręka otwierająca: lewa lub prawa, do potwierdzenia → oznaczyć stronę zawiasu i kierunek otwierania na zatwierdzonym rysunku
• System uszczelnienia: uszczelniacz obwodu, materiał do potwierdzenia → profil uszczelniacza, kompresja, metoda łączenia i dostęp do wymiany są specyficzne dla danego projektu
• Wartość ogniowa/gazowa/akustyczna: do potwierdzenia → należy podać wartość tylko wtedy, gdy kompletny zespół drzwi posiada odpowiednie dowody badań i homologacji
• Anty-Piracy Locking: Dostępne według projektu → wewnętrzna wersja, kompatybilność z trasą ucieczki, logika blokowania i akceptacja klasy/flagi muszą zostać poddane przeglądowi
• Certyfikaty: Zgodnie z wymaganiami projektu → zatwierdzenie, identyfikowalność materiału, badania i zakres świadectwa muszą zostać uzgodnione przed produkcją

Jak to działa

Turn the handwheel from either side → The quick-acting securing mechanism releases or engages the perimeter securing points → The hinged leaf opens or closes → Final handwheel movement compresses the gasket against the frame seat → Seating, ustawienie i wyciek są sprawdzane podczas uruchamiania

Wnioski

Watertight subdivision bulkheads | Machinery-space access positions | Shaft-tunnel or service-space access where hinged doors are permitted | Pump rooms and technical compartments | Workboats and merchant vessels | Offshore-unit compartments subject to project approval | Newbuilding and replacement projects

Certyfikacje i zalety

Certyfikaty, dokumenty homologacyjne, identyfikowalność materiału, badania ciśnienia lub wycieków oraz świadectwo inspekcyjne można zorganizować zgodnie z wymaganiami projektu, obowiązującymi zasadami, zatwierdzonym rysunkiem,i procedur klasyfikacyjnych. Zobowiązanie do homologacji typu, homologacji EC MED, certyfikacji przeciwpożarowej lub certyfikacji produktu klasy nie jest domyślnie uwzględnione.

Certyfikacja: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certyfikat badawczy producenta.

Rysunek i zdjęcia

Częste pytania

Q1:Czy zakres ciśnienia 0,05 ≈ 0,06 MPa jest odpowiedni dla każdej instalacji?

A1:Wymagane ciśnienie projektowe i badawcze należy określić od poziomu instalacji, linii wodnej uszkodzenia, kierunku ciśnienia, reguł zbiornika,zatwierdzony rysunek i wymagania stowarzyszenia klasyfikacyjnego.

P2:Czy te zawiasowe drzwi ręczne mogą zastąpić hydrauliczne lub napędzane napędem drogowym drzwi przesuwne?

A2:Niektóre wodoszczelne przegrody wymagają drzwi przesuwnych lub elektrycznych zgodnie z obowiązującymi przepisami statku.Projektant statku i stowarzyszenie klasyfikacyjne muszą potwierdzić, że ręczne drzwi z zawiasami szybkiego działania są dopuszczalne w przeznaczonym miejscu.

P3:Czy standardowo są włączone certyfikaty ognioodporne, szczelne, dźwiękoodporne, antypiratyczne i klasy?

A3:Nie, są to oddzielne funkcjonalne i homologacyjne obszary, wymagana klasyfikacja, standard badawczy, układ blokowania i ucieczki, świadek klasy, homologacja typu,Paczka certyfikatów i certyfikatów musi zostać uzgodniona przed złożeniem oferty i poparta odpowiednimi dowodami projektowymi i testowymi.
