Zasilacz hydrauliczny dolnych drzwi dzielonych barki

Zasilacz hydrauliczny dolnych drzwi dzielonych barki

Opis

Agregat hydrauliczny z dzielonymi drzwiami dolnymi barki służy do napędzania cylindra otwartego nadwozia i innych cylindrów hydraulicznych specjalnego przeznaczenia.Ten układ hydrauliczny składa się z pompy hydraulicznej, grupy zaworów sterujących, grupy zaworów różnicowych, grupy zaworów utrzymujących ciśnienie w cylindrze oleju hydraulicznego, grupy zaworów przeciążeniowych cylindra oleju hydraulicznego, cylindra oleju hydraulicznego itp. W celu zapewnienia technicznej wydajności i funkcji cylinder olejowy może osiągnąć najlepsze wyniki, system jest sterowany przez otwartą pompę o stałej mocy, a kluczowymi elementami są importowane zawory.System składa się głównie z dwóch (jedna pracująca, jedna w trybie gotowości) napędzanych silnikiem 11kW pomp hydraulicznych zapewniających olej pod ciśnieniem, a odpowiedni hydrauliczny zawór sterujący napędza cylinder w celu otwierania i zamykania nadwozia.Ponadto cylindry są wyposażone w bloki zaworowe do utrzymywania ciśnienia, przeciążenia, różnicowania i antykawitacji.

Główne dane techniczne:

Certyfikat klasy: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA itp.

1. Ciśnienie robocze układu hydraulicznego wynosi około 32 MPa, a maksymalne ciśnienie jest ustawione na 42 MPa.

2. Zbiornik paliwa ma pojemność 1500 litrów.

Całkowita moc zainstalowana systemu wynosi około 22 kW.

3. Główne parametry ciśnienia każdego cylindra

4. Obliczanie

2. Zawartość zasilania układu hydraulicznego (jeden zestaw statku)

1) Elektrownia hydrauliczna, w tym:

1.1 Jeden główny zespół zbiornika paliwa, 1500L, w tym:

a) Wskaźniki poziomu cieczy, wskaźniki temperatury oleju, filtry powietrza, grzałki itp.;

b) Filtr oleju powrotnego ma wskaźnik zatkania i alarm;

c) Alarm wysokiej temperatury, alarm poziomu cieczy;

1.2 Zestaw silnik-pompa + zestaw zaworu regulacji ciśnienia (silnik 2x11kW + pompa 20YC) 2 komplety

2) Grupa zaworów sterujących, steruje następującymi działaniami siłownika:

2.1 Cylinder otwarty 2

Wszystkie stalowe rury pośrednie i węże łączące rurociągi powinny być dostarczone przez producenta ze specyfikacjami technicznymi dostarczonymi przez stocznię.

Lista elementów układu hydraulicznego jest następująca:

3 główne parametry konfiguracyjne systemu

Pojemność zbiornika paliwa: 1500 litrów

Całkowita moc zainstalowana: około 22kW

Napięcie zasilania: 400V x 50Hz

Konfiguracja pompy głównej: 2 regulowane pompy osiowo-tłokowe ze stałą mocą

Silnik 11kW, 400V, 50Hz, 1450RPM, IP55, klasa F.

(2 jednostki pracują)

Napięcie zaworu elektromagnetycznego: napięcie DC 24V

Cztery, specyfikacje cylindra sterującego

1) Cylinder z otwartym korpusem: 2

Model: FS118 480/200-1850 jednoprętowy cylinder dwustronnego działania

Ciśnienie projektowe: 32 MPa

Ciśnienie próbne: 42 MPa

Metoda instalacji: połączenie kolczyka na obu końcach, z łożyskiem przegubowym

Obróbka powierzchni tłoczyska: hartowanie i odpuszczanie, dwuwarstwowa galwanizacja

Ochrona osłony tłoczyska.Gumowa tuleja jest odporna na piasek, olejoodporna, ługoodporna i kwasoodporna, a efektywny okres użytkowania nie krótszy niż 4 lata

Foka działa pod wodą

1. Kołnierze łączące lub połączenia rurowe komponentów lub zespołów w układzie hydraulicznym są dostarczane przez stocznię.

2. Rury stalowe, węże, kołnierze, złącza rurowe lub inne łączniki rurowe na rurociągach instalacji hydraulicznej są w całości dostarczane przez stocznię.

3. Kable, kable specjalne lub inne akcesoria kablowe na rurociągach instalacji elektrycznej dostarcza stocznia.

4. Elektryczny system rozruchu i sterowania musi być dostarczony przez dostawcę systemu elektrycznego z doświadczeniem w działaniu w przeszłości

5. Sprzęt do płukania rurociągów i próby ciśnieniowe zapewnia stocznia,

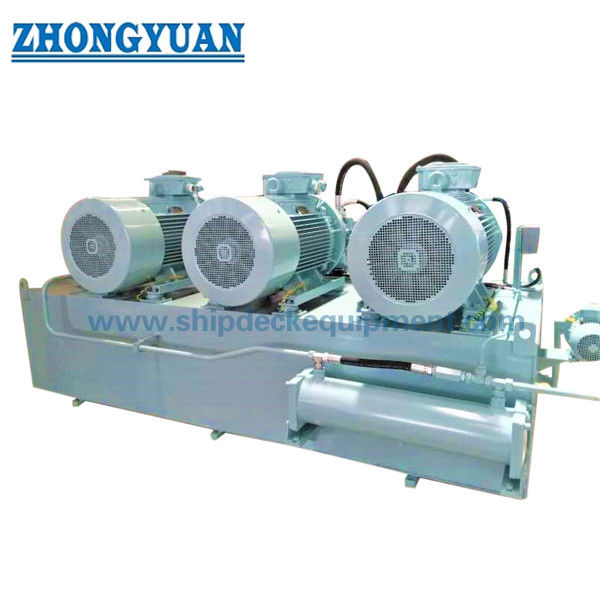

Rysunek zasilacza hydraulicznego dolnych drzwi dzielonych barki
