Spawanie w gnieździe Wysokociśnieniowe kwadratowe hydrauliczne łączniki rurowe z kołnierzem hydraulicznym
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Zhongyuan |
| Orzecznictwo: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Numer modelu: | Standardowy i dostosowany |
Zapłata:
| Minimalne zamówienie: | 1 |
|---|---|
| Cena: | As per quotation |
| Szczegóły pakowania: | Paleta lub dostosowana |
| Czas dostawy: | Zgodnie z ofertą |
| Zasady płatności: | TT, L/C itp. |
| Możliwość Supply: | Zaspokajaj potrzeby klientów |
|
Szczegóły informacji |
|||
| Materiał: | Kucie stali stopowej, kucie stali C-Mn, kucie stali nierdzewnej 304L, 316L | Standard: | JIS F 7806-1996 |
|---|---|---|---|
| Rodzaj: | Rodzaj spawania w gnieździe | Średnice nominalne DN: | 15-80mm |
| Rodzaj cieczy i medium: | Para, woda słodka, woda morska balastowa, olej opałowy, olej napędowy, olej smarowy, przewód powietr | Maksymalne ciśnienie robocze: | 28Mpa i 35Mpa |
| Certyfikaty klasyfikacyjne: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, homologacja typu itp. | ||
| Podkreślić: | Kwadratowy kołnierz morski,zgrzewany kołnierz hydrauliczny,morski kołnierz wysokiego ciśnienia pressure |
||
opis produktu

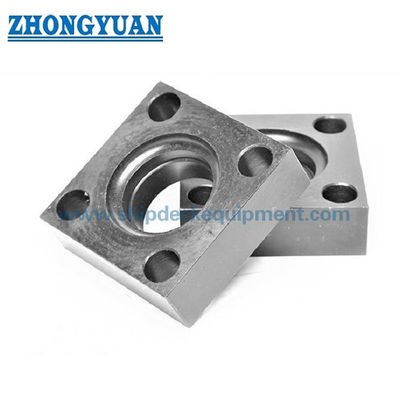

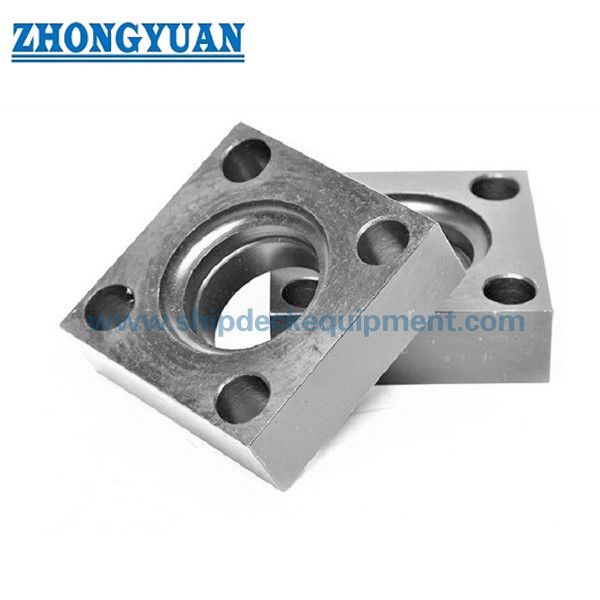

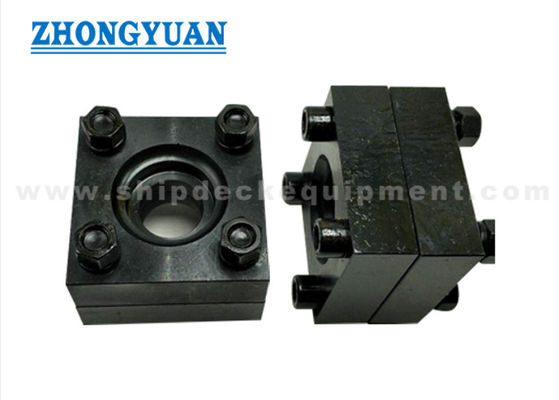

Kwadratowy kołnierz hydrauliczny do spawania z gniazdem
Opis
Kołnierz hydrauliczny wysokiego ciśnienia typu kwadratowego jest stosowany głównie w wysokociśnieniowym układzie cieczowym.Zwykle jest stosowany w hydraulicznym układzie olejowym statku.Dostarczamy wszelkiego rodzaju kołnierze morskie, takie jak kołnierz typu high neck, kołnierz wpuszczany, kołnierz typu gniazdo, kołnierz typu śrubowego itp.
Główne dane techniczne:
- materiał: Kucie stali stopowej, kucie stali C-Mn, kucie stali nierdzewnej 304L, 316L
- Norma: JIS F 7806-1996
- Typ: Rodzaj spawania w gnieździe
- Średnice nominalne DN: 15-80mm
- Rodzaj cieczy i medium: para wodna, woda słodka, woda morska balastowa, olej opałowy, olej napędowy, olej smarowy, przewód powietrzny, spaliny, powietrze itp.
- Maksymalne ciśnienie robocze: 28Mpa i 35Mpa
- Certyfikaty klasyfikacyjne: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, zatwierdzenie typu itp.
Główne parametry techniczne:
|
Nominalny Średnica |
A |
A' (maks.) |
B | C | d | d1 | d2 | mi | d3 | d4 | f | r | Śruba | Waga (kg) |
| 15 | 66 | 70 | 43 | 22 | 12,3 | 24 | 22,2 | 12 | 3 4 | 11 | 4 | 5 | M10 | 0,63 |
| 20 | 72 | 76 | 48 | 25 | 16,2 | 30 | 27,7 | 12 | 40 | 11 | 4,5 | 5 | M12 | 0,85 |
| 25 | 85 | 91 | 58 | 35 | 21,2 | 35 | 34,5 | 14 | 48 | 13,5 | 5 | 5 | M16 | 1.64 |
| 32 | 98 | 104 | 68 | 35 | 29,9 | 45 | 43,2 | 18 | 60 | 17.S | 6,5 | 5 | M16 | 2,03 |
| 40 | 105 | 112 | 74 | 40 | 34,4 | 50 | 49,1 | 20 | 66 | 17.S | 7,5 | 5 | M16 | 2,66 |
| 50 | 130 | 139 | 90 | 50 | 43,1 | 60 | 61,1 | 20 | 79 | 22 | 8 | 5 | M20 | 5.14 |
| 65 | 150 | 161 | 108 | 60 | 57,3 | 75 | 77,1 | 25 | 100 | 24 | 10 | 6 | M22 | 7,95 |
| 80 | 170 | 181 | 120 | 65 | 66,9 | 85 | 90 | 25 | 114 | 26 | 12 | 6 | M24 | 11 |
Kołnierz hydrauliczny wysokiego ciśnienia typu kwadratowego 350K
|
Nominalny Średnica |
A | A' (maks.) |
B | C | d | d1 | d2 | mi | d3 | d4 | f | r | Śruba | Waga (kg) |
| 15 | 68 | 73 | 45 | 28 | 12,3 | 24 | 22,2 | 12 | 37,5 | 11 | 4 | 5 | M10 | 0,88 |
| 20 | 82 | 87 | 55 | 30 | 16,2 | 30 | 27,7 | 12 | 43,5 | 13,5 | 5 | 5 | M12 | 1.34 |
| 25 | 95 | 101 | 65 | 35 | 21,2 | 35 | 34,5 | 14 | 53 | 17,5 | 5,5 | 6 | M16 | 2,02 |
| 32 | 100 | 106 | 70 | 35 | 23,3 | 40 | 43,2 | 18 | 63 | 17,5 | 7 | 6 | M16 | 2.16 |
| 40 | 105 | 112 | 75 | 42 | 28,2 | 45 | 49,1 | 20 | 70 | 17,5 | 8 | 6 | M16 | 2,84 |
| 50 | 132 | 140 | 92 | 50 | 38,3 | 55 | 61,1 | 25 | 84 | 22 | 9 | 6 | M20 | 5.30 |
| 65 | 160 | 170 | 112 | 60 | 48,3 | 65 | 77,1 | 30 | 105 | 26 | 12 | 7 | M24 | 9,92 |
| 80 | 190 | 202 | 130 | 68 | 58,7 | 75 | 90 | 30 | 120 | 33 | 13,5 | 7 | M30 | 14,8 |
Kołnierz hydrauliczny wysokiego ciśnienia typu kwadratowego 280K
Rysunek wysokociśnieniowego kołnierza hydraulicznego typu kwadratowego 280K Armatura do rur morskich
Rysunek wysokociśnieniowego kołnierza hydraulicznego typu kwadratowego 350K Armatura do rur morskich
