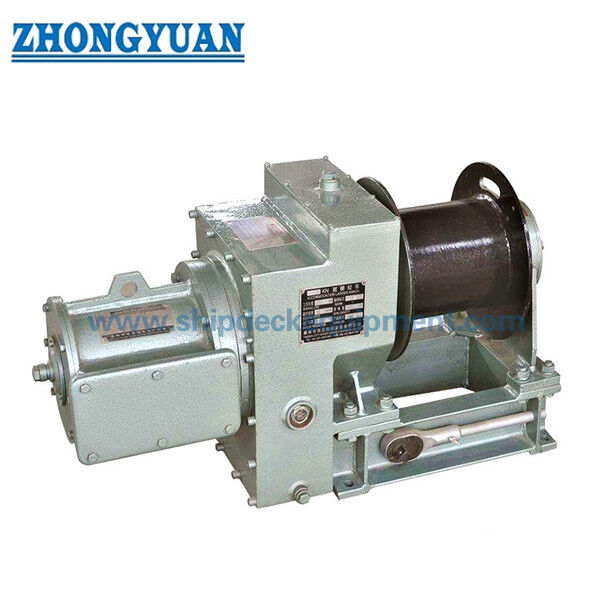

10/16 kN ISO 7364 Elektryczna Ławka Łańcuchowa

10/16 kN Wciągarka drabiny akkomodacyjnej ISO 7364 | Bęben pojedynczy z ręcznym napędem awaryjnym

Przegląd produktu

Wciągarka drabiny akkomodacyjnej o mocy 10 kN i 16 kN to specjalistyczna maszyna pokładowa przeznaczona do podnoszenia, opuszczania, utrzymywania i chowania drabiny akkomodacyjnej. Wciągarka wykorzystuje silnik elektryczny do normalnej pracy pod napięciem oraz ręczny napęd do pracy awaryjnej, gdy zasilanie elektryczne jest niedostępne. Pojedynczy bęben przechowuje linę zawieszenia, podczas gdy przekładnia redukcyjna i urządzenie blokujące kontrolują ruch drabiny i zabezpieczają bęben po zatrzymaniu napędu.

Produkt jest zaprojektowany i przetestowany zgodnie z wymaganiami ISO 7364:2016 dotyczącymi wciągarek drabin akkomodacyjnych. W przypadku projektów chińskich, obecnym równoważnym standardem krajowym jest GB/T 1392-2021, który identycznie przyjmuje ISO 7364:2016. Przestarzały GB/T 1392-1985 i błędne odniesienie do „ISO 7363” nie powinny być używane na bieżącej stronie produktu. Ta wciągarka służy do obsługi samej drabiny akkomodacyjnej; nie jest to mechaniczna wyciągarka pilota i nie powinna być opisywana jako wciągarka do podnoszenia drabiny pilotowej.

Szybka specyfikacja

•  Standard: ISO 7364:2016 → aktualny opublikowany międzynarodowy standard projektowania i testowania wciągarek drabin akkomodacyjnych; GB/T 1392-2021 to aktualne identyczne przyjęcie chińskie.
•  Rozmiar nominalny / obciążenie bębna: 10 kN lub 16 kN → rozmiar nominalny odpowiada zdefiniowanemu w ISO obciążeniu bębna, a nie ogólnemu SWL.
•  Obciążenie trzymające: 30 kN lub 48 kN → ISO 7364 definiuje obciążenie trzymające jako co najmniej trzykrotność obciążenia bębna.
• Napęd: silnik elektryczny z ręcznym napędem awaryjnym → wciągarki zasilane elektrycznie muszą umożliwiać ręczne podnoszenie i opuszczanie, gdy zasilanie jest niedostępne.
•  Prędkość podnoszenia: 8,09 / 10 m/min dla 10 kN; 9,85 / 11,64 m/min dla 16 kN → wartości źródłowe wydają się odpowiadać punktom pracy 50 / 60 Hz i powinny zostać potwierdzone w odniesieniu do danych silnika i przekładni.
• Układ bębna: pojedynczy bęben, trzy warstwy nawinięcia w dostarczonych danych modelu → pojemność bębna 37 m dla 10 kN i 50 m dla 16 kN.
•  Funkcje bezpieczeństwa: automatyczne urządzenie blokujące, lokalny wyłącznik awaryjny, blokowanie przy utracie zasilania i ochrona korby → są to podstawowe wymagania projektowe ISO 7364.
•  Sterowanie: lokalne i/lub zdalne sterowanie specyficzne dla projektu → ISO 7364 wymaga lokalnego wyłącznika awaryjnego; zdalne sterowanie jest dodatkową opcją projektową i nie zastępuje funkcji lokalnego wyłącznika awaryjnego.

Co robi wciągarka

Podczas rozwijania operator zwalnia mechanizm chowania i opuszcza drabinę akkomodacyjną pod kontrolowanym obrotem bębna. Podczas zwijania napęd elektryczny podnosi drabinę do wymaganej pozycji chowania. Po zatrzymaniu napędu lub utracie zasilania elektrycznego urządzenie blokujące musi zapobiegać niezamierzonemu obrotowi bębna. Napęd ręczny zapewnia awaryjny sposób podnoszenia lub opuszczania drabiny akkomodacyjnej bez polegania na silniku elektrycznym.

Gdy drabina akkomodacyjna jest używana jako część zatwierdzonego układu kombinowanego do transferu pilotów, ta wciągarka obsługuje tylko element drabiny akkomodacyjnej. Drabina pilotowa pozostaje osobnym elementem; mechaniczne wyciągarki pilotów są zabronione zgodnie z wymogami SOLAS dotyczącymi transferu pilotów. Od 1 stycznia 2028 r. zmienione IMO dotyczące standardów wydajności transferu pilotów wymagają również ochrony przed niezamierzonym działaniem mechanizmu podnoszenia i opuszczania drabiny akkomodacyjnej podczas transferu personelu.

Definicje obciążeń ISO 7364 i dobór liny

• Obciążenie bębna: maksymalne naprężenie liny na wyjściu z bębna podczas podnoszenia nieobciążonej drabiny akkomodacyjnej z prędkością nominalną przy nawiniętej jednej warstwie liny, lub podczas umieszczania drabiny w pozycji chowania.
•  Obciążenie trzymające: maksymalne statyczne naprężenie liny na wyjściu z bębna w jednej warstwie; ISO 7364 wymaga, aby było ono co najmniej trzykrotnością obciążenia bębna.
•  Nośność urządzenia blokującego: urządzenie blokujące bęben musi utrzymać 1,5-krotność obciążenia trzymającego i działać automatycznie po wyłączeniu napędu lub utracie zasilania.
•  Podstawa projektowa liny: ISO 7364 opiera projekt bębna na stalowej linie ocynkowanej 6 × 37 z rdzeniem włóknistym, o klasie wytrzymałości 1770 N/mm², zgodnie z ISO 2408. Inne typy lin mogą być używane w eksploatacji, gdy spełnione są zatwierdzone wymagania projektowe i wytrzymałościowe liny.
•  Rzeczywista średnica wybranej liny: ISO 7364 Tabela 1 podaje 13 mm dla wciągarki z pojedynczym bębnem 10 kN i 14 mm dla wciągarki z pojedynczym bębnem 16 kN; 15 mm jest podane w nawiasach jako wartość uwzględniona w krajowych specyfikacjach standardowych.
•  Wymaganie wytrzymałości liny: obciążenie zrywające rzeczywistej wybranej stalowej liny musi wynosić co najmniej pięciokrotność rzeczywistego obciążenia trzymającego wciągarki drabiny akkomodacyjnej; władze krajowe mogą wymagać wyższego współczynnika.
•  Geometria i pojemność bębna: średnica bębna nie jest mniejsza niż 14-krotność odpowiedniej średnicy liny z Tabeli 1; kołnierz wystaje co najmniej 1,5 średnicy liny poza najbardziej zewnętrzną warstwę. Efektywna robocza długość liny jest nawinięta w nie więcej niż trzech warstwach, podczas gdy pełna lina jest nawinięta w nie więcej niż pięciu warstwach.

Główne parametry techniczne

Napęd elektryczny, urządzenie blokujące i obsługa ręczna

•  Silnik elektryczny i przekładnia → zapewniają normalne podnoszenie i opuszczanie pod napięciem; moc silnika jest dopasowana do obciążenia bębna, prędkości, przełożenia, cyklu pracy, napięcia sieciowego i częstotliwości.
• Automatyczne urządzenie blokujące → musi utrzymywać bęben po wyłączeniu napędu lub utracie zasilania sieciowego i musi wytrzymać wymagane statyczne warunki trzymania.
•  Napęd ręczny → wymagany w wciągarkach zasilanych elektrycznie, aby drabina akkomodacyjna mogła być nadal podnoszona lub opuszczana bez zasilania elektrycznego.
•  Bezpieczeństwo korby: układ napędu ręcznego musi chronić operatora przed obracającą się korbą; szczegółowa metoda blokady lub rozłączenia powinna być zgodna z zatwierdzonym projektem wciągarki.
•  Lokalny wyłącznik awaryjny → wymagany przez ISO 7364, powinien natychmiast i niezawodnie zatrzymać wciągarkę podczas ruchu drabiny.
•  Sterowanie zdalne: zdalne sterowanie może być zapewnione jako opcja projektowa, ale ISO 7364 wyraźnie wymaga lokalnego wyłącznika awaryjnego. Sterowanie zdalne nie zastępuje tej lokalnej funkcji bezpieczeństwa.

Bęben, lina stalowa i interfejs drabiny

•  Przed ustaleniem pojemności bębna należy potwierdzić ciężar własny drabiny akkomodacyjnej, liczbę lin zawieszenia, układ krążników, średnicę krążka/bloczka, skok drabiny, pozycję chowania i wymaganą długość liny.
•  Dla wciągarki z pojedynczym bębnem, ISO 7364 Tabela 1 podaje rzeczywistą wybraną średnicę liny stalowej 13 mm dla rozmiaru nominalnego 10 i 14 mm dla rozmiaru nominalnego 16; 15 mm pojawia się w nawiasach jako wartość standardu krajowego. Rzeczywiste obciążenie zrywające liny musi nadal wynosić co najmniej pięciokrotność rzeczywistego obciążenia trzymającego.
•  Kąt pracy liny i odległość od bębna do krążka powinny być tak zaprojektowane, aby zapewnić równomierne nawijanie i unikać tarcia, krzyżowania się lub lokalnego uszkodzenia liny.
•  Mocowanie końca liny, zachowane zwoje, prześwit kołnierza bębna, robocza długość liny i warstwy nawinięcia muszą być zgodne z zatwierdzonym projektem wciągarki. ISO 7364 ogranicza efektywną roboczą długość do nie więcej niż trzech warstw, a pełną linę do nie więcej niż pięciu warstw.
•  Ocynkowana stalowa lina, krążki, sworznie, punkty zawieszenia drabiny i mocowania konstrukcyjne powinny być sprawdzane jako jeden kompletny system drabiny akkomodacyjnej, a nie jako izolowane komponenty.

Testy fabryczne i pokładowe

•  Test fabryczny bez obciążenia → ISO 7364 wymaga 10 minut ciągłej pracy, 5 minut w każdym kierunku, z kontrolą temperatury łożysk.
•  Test fabryczny z obciążeniem bębna → cykle opuszczania i podnoszenia pod obciążeniem bębna, w tym zwijanie z co najmniej jedną trzecią pojemności liny bębna odwijanej.
•  Kontrola przeciążenia napędu → napęd wciągarki musi wytrzymać 1,5-krotność obciążenia bębna przez 2 minuty podczas podnoszenia bez awarii.
• Kontrola wyłącznika awaryjnego → uruchom wyłącznik awaryjny podczas podnoszenia lub opuszczania drabiny i potwierdź natychmiastowe, niezawodne zatrzymanie.
•  Test statycznego trzymania → zastosuj 1,5-krotność obciążenia trzymającego z liną w jednej warstwie i potwierdź, że urządzenie blokujące zapobiega obrotowi bębna. Dla wciągarki z jedną liną, ISO Tabela 1 podaje linę testową 18 mm dla rozmiaru nominalnego 10 i linę testową 22 mm dla rozmiaru nominalnego 16 dla tej procedury testu obciążeniowego.
•  Test pokładowy → przetestuj wciągarkę jako część kompletnej instalacji drabiny akkomodacyjnej, w tym podnoszenie/opuszczanie na pełną wysokość i obciążenie jednostkowe drabiny wymagane przez odpowiedni standard drabiny.
•  Rejestry inspekcji → wyniki testów fabrycznych i pokładowych, certyfikaty liny, dane elektryczne i rejestry nadzoru klasyfikacyjnego powinny być przechowywane zgodnie z uzgodnionym zakresem inspekcji i certyfikacji.

Struktura

Silnik elektryczny | Przekładnia redukcyjna | Pojedynczy bęben linowy | Wał bębna i łożyska | Automatyczne urządzenie blokujące / hamujące | Ręczny napęd awaryjny | Lokalny wyłącznik awaryjny | Wyłącznik / panel sterowania | Rama podstawy | Mocowanie liny stalowej i osłona

Przewodnik wyboru i zapytania

Krok 1: Potwierdź rozmiar nominalny / obciążenie bębna: 10 kN lub 16 kN, i podaj ciężar drabiny akkomodacyjnej, rysunek układu, ilość lin zawieszenia, skok i pozycję chowania.

Krok 2: Potwierdź układ liny ISO 7364: rzeczywista wybrana średnica liny 13 mm dla modelu z pojedynczym bębnem 10 kN lub 14 mm dla modelu z pojedynczym bębnem 16 kN (15 mm tam, gdzie wymagane przez odpowiedni standard krajowy), wraz z konstrukcją liny, certyfikowanym obciążeniem zrywającym, układem krążków, pojemnością bębna oraz układem drabiny z jedną lub dwiema linami.

Krok 3: Potwierdź zasilanie elektryczne: 380 V 50 Hz, 440 V 60 Hz lub inne; cykl pracy silnika, metoda rozruchu, stopień ochrony obudowy, klasa izolacji, napięcie sterowania i kierunek wejścia kabla.

Krok 4: Potwierdź wymagania dotyczące sterowania lokalnego / zdalnego, lokalizację wyłącznika awaryjnego, wyłączniki krańcowe, blokowanie przy utracie zasilania, blokadę napędu ręcznego i wszelkie blokady ograniczające chowanie lub ruch drabiny.

Krok 5: Podaj dane instalacyjne: układ prawy / lewy, rysunek pokładu lub fundamentu, schemat otworów montażowych, prowadzenie liny stalowej, przestrzeń serwisową, system ochrony antykorozyjnej i dostęp do demontażu.

Krok 6: Potwierdź towarzystwo klasyfikacyjne, wymagania flagi, nadzór nad testami fabrycznymi i pokładowymi, zakres certyfikatów, ilość, miejsce dostawy, wymagany czas dostawy i zatwierdzony rysunek ogólny drabiny akkomodacyjnej, jeśli dostępny.

Zastosowania

Statki handlowe | Masowce | Tankowce | Kontenerowce | Statki towarowe ogólnego przeznaczenia | Statki robocze i serwisowe | Drabiny akkomodacyjne jednobiegowe | Jednostki drabin akkomodacyjnych używane w zatwierdzonych układach kombinowanych do transferu pilotów

Certyfikaty i dokumentacja

Nadzór klasyfikacyjny, świadectwo badania producenta, certyfikaty materiałowe, certyfikat liny stalowej, protokoły odbioru fabrycznego, dokumentacja podzespołów elektrycznych i nadzór nad testami pokładowymi mogą być zorganizowane zgodnie z klasą statku, wymaganiami flagi, zatwierdzonym układem drabiny akkomodacyjnej i zakresem zamówienia. Certyfikaty nie są automatycznie dołączane do każdej wciągarki.

Certyfikacja: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Świadectwo badania producenta.

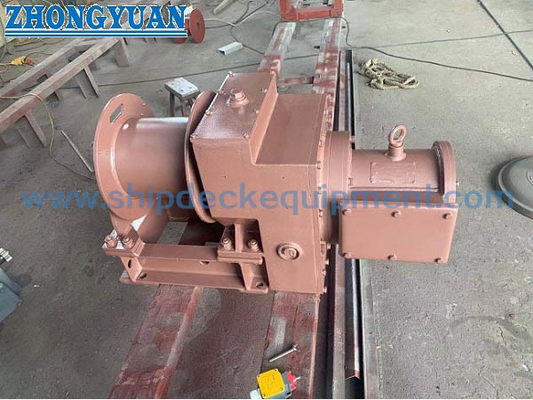

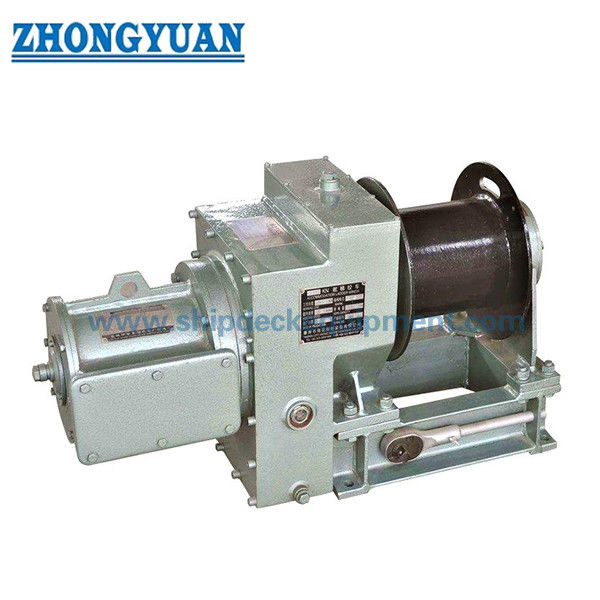

Rysunki i zdjęcia

FAQ

P1: Jaka jest różnica między obciążeniem bębna a obciążeniem trzymającym?

O1: Obciążenie bębna to zdefiniowane w ISO maksymalne naprężenie liny podczas normalnego podnoszenia z prędkością nominalną lub podczas umieszczania drabiny w pozycji chowania. Obciążenie trzymające to maksymalne statyczne naprężenie liny na wyjściu z bębna i musi wynosić co najmniej trzykrotność obciążenia bębna. Dla rozmiarów nominalnych 10 kN i 16 kN odpowiadające obciążenia trzymające wynoszą 30 kN i 48 kN.

P2: Jaką średnicę liny stalowej określa ISO 7364 dla wciągarek z pojedynczym bębnem 10 kN i 16 kN?

O2: ISO 7364 Tabela 1 podaje 13 mm jako rzeczywistą wybraną średnicę liny stalowej dla wciągarki z pojedynczym bębnem 10 kN i 14 mm dla wciągarki z pojedynczym bębnem 16 kN; 15 mm jest podane w nawiasach jako wartość uwzględniona w krajowych specyfikacjach standardowych. Oddzielne wartości 18 mm i 22 mm w Tabeli 1 dotyczą procedury testu obciążeniowego wciągarki, a nie normalnej średnicy liny eksploatacyjnej. W każdym przypadku rzeczywista wybrana lina musi spełniać wymagany współczynnik bezpieczeństwa obciążenia zrywającego w stosunku do rzeczywistego obciążenia trzymającego.

P3: Czy ta wciągarka może być używana jako wyciągarka drabiny pilotowej?

O3: Nie. ISO 7364 dotyczy wciągarek drabin akkomodacyjnych. Tam, gdzie drabina akkomodacyjna stanowi część układu kombinowanego do transferu pilotów, ta wciągarka może obsługiwać element drabiny akkomodacyjnej, ale sama drabina pilotowa jest osobnym elementem, a mechaniczne wyciągarki pilotów są zabronione przez wymogi SOLAS dotyczące transferu pilotów.
