System wiertniczy kabli zasilania na brzegu niskiego napięcia do połączenia na brzegu statku
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Zhongyuan Marine Equipment |
| Orzecznictwo: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Numer modelu: | Bęben na kabel elektryczny |
| Dokument: | Electric Shore Cable Reel....pdf |
Zapłata:
| Minimalne zamówienie: | 1 jednostka |
|---|---|
| Cena: | to be quoted case by case |
| Szczegóły pakowania: | Paleta lub dostosowana |
| Czas dostawy: | Zgodnie z ofertą |
| Zasady płatności: | TT, akredytywa |
| Możliwość Supply: | 1000 sztuk/rok |
|
Szczegóły informacji |
|||
| Podkreślić: | Węzeł kablu zasilania lądowego,Węzeł kablowy niskiego napięcia,Węzeł kablowy elektryczny |
||
|---|---|---|---|
opis produktu

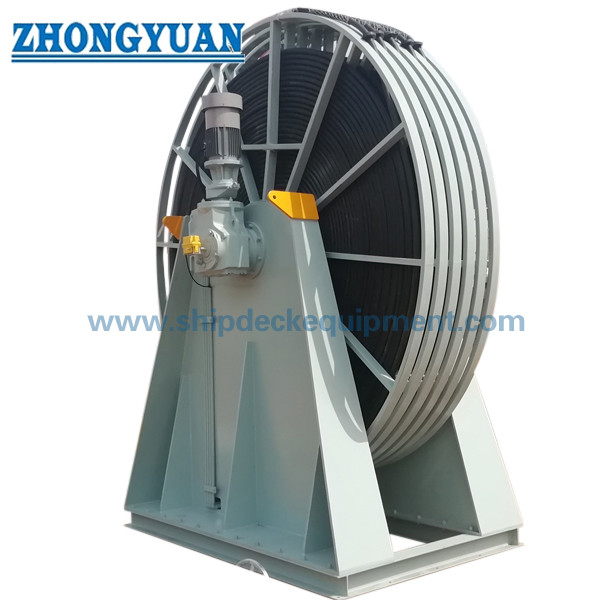

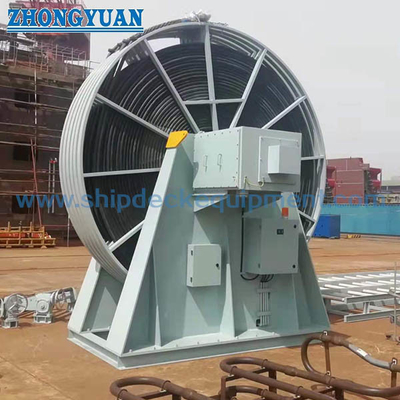

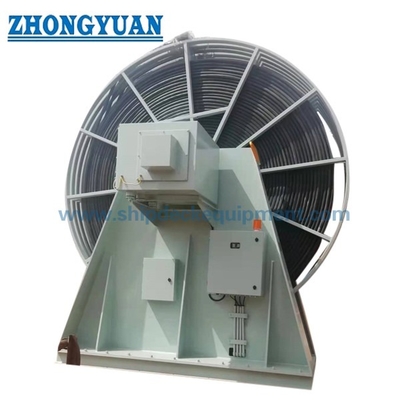

System szpulowy do kabli zasilania nabrzeżnego niskiego napięcia dla połączenia statek-brzeg
Przegląd produktu
Zaawansowany system zarządzania kablami zasilania nabrzeżnego ze sterowaniem PLC, stałym naciągiem i architekturą sterowania zgodną z cyberbezpieczeństwem.
Zaprojektowany do bezpiecznego przenoszenia kabli między statkiem a brzegiem z automatycznym zwijaniem i zwalnianiem.
Szybkie specyfikacje
- Typ kabla: 3×185+1×95+4×2,5 → Określa moc
- Długość kabla: 50 m → Zasięg działania
- Prąd znamionowy: 350 A → Moc
- Napięcie: do 690 V → Kompatybilność systemu
- Ochrona: IP56 → Trwałość morska
- Sterowanie: System PLC → Inteligentna automatyzacja
- Kontrola naciągu: Stały naciąg → Zapobiega uszkodzeniu kabla
- Monitorowanie: Wyświetlacz + licznik długości → Informacje zwrotne w czasie rzeczywistym
- Cyberbezpieczeństwo: Zgodność z najnowszymi standardami → Zapewnia bezpieczeństwo systemu
- System prowadnic: Rozsuwana rama prowadnicy kabla → Wspiera płynne zwalnianie kabla
- Standard: IEC 80005-3 → Zgodność z zasilaniem nabrzeżnym
Główne parametry techniczne
Tylko w celach informacyjnych, można dostosować
| Komponent | Specyfikacja |
| Moc silnika | 2,2 kW |
| Napięcie | 380/440 V |
| Prędkość | 1405–1730 obr./min |
| Przełożenie reduktora | 146:1 |
| Moment obrotowy | 2100 Nm |
| Długość kabla | 50 m |
| Średnica kabla | ≤65 mm |
| Pierścień ślizgowy | 3×350 A + 1×200 A + 4×20 A |
| Ochrona | IP56 |
Przewodnik wyboru
Krok 1 – Specyfikacja kabla → Wymaganie mocy
Krok 2 – Długość → Odległość nabrzeża
Krok 3 – Prąd → Nośność
Krok 4 – Automatyzacja → PLC + naciąg
Krok 5 – Bezpieczeństwo → Wymaganie cyberbezpieczeństwa
Krok 6 – Instalacja → Na pokładzie/na brzegu
Struktura i komponenty
Szpula kablowa | Silnik i reduktor | System PLC | Pierścień ślizgowy | Sprzęgło histeretyczne | Czujnik naciągu | Licznik długości | Rozsuwana rama prowadnicy
Atrybuty niestandardowe
- Sterowanie PLC → Inteligentny system
- Stały naciąg → Ochrona kabla
- Cyberbezpieczeństwo → Bezpieczny system sterowania
- Rozsuwana rama prowadnicy → Płynne rozwijanie kabla
- Monitorowanie → Wyświetlacz + licznik
- IEC 80005-3 → Zgodność ze standardem
- Certyfikaty: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certyfikat testu producenta
Przewodnik zapytania
Podaj specyfikację kabla, długość, prąd, wymagania dotyczące automatyzacji i cyberbezpieczeństwa.
Jak to działa
PLC monitoruje naciąg i steruje silnikiem. Rozsuwana rama prowadnicy zapewnia płynne zwalnianie i wyrównanie kabla.
Zastosowania
Zasilanie nabrzeżne | Inteligentne porty | Terminale kontenerowe | Nabrzeża morskie
Certyfikaty i zalety
Zgodność z IEC + zgodność z cyberbezpieczeństwem; automatyczna kontrola naciągu, bezpieczna obsługa, inteligentne monitorowanie.
Rysunki i zdjęcia
Rysunek ogólny | Schemat elektryczny
Informacje o zamówieniu
MOQ: 1 | Dostawa: 120 dni
FAQ
P1: Dlaczego wymagane jest cyberbezpieczeństwo dla systemu szpulowego kabla?
O: Cyberbezpieczeństwo zapewnia ochronę systemu sterowania PLC i interfejsów komunikacyjnych przed nieautoryzowanym dostępem i atakami cybernetycznymi. Jest to niezbędne w nowoczesnych systemach inteligentnych portów i zasilania nabrzeżnego, aby zapobiec zakłóceniom operacyjnym, naruszeniom danych lub złośliwej ingerencji w sterowanie.
P2: Jaka jest funkcja systemu stałego naciągu?
O: System stałego naciągu automatycznie dostosowuje długość kabla podczas ruchu statku (pływy, wiatr, dryf), zapobiegając nadmiernemu naciągowi lub luzowi. Chroni to kabel przed uszkodzeniem i zapewnia ciągłe i bezpieczne zasilanie.
P3: Jaka jest rola sprzęgła histeretycznego?
O: Sprzęgło histeretyczne zapewnia płynne przenoszenie momentu obrotowego i pochłania obciążenia udarowe, zapewniając stabilne zwijanie i zwalnianie kabla, jednocześnie chroniąc silnik i przekładnię.
P4: Dlaczego wymagana jest rozsuwana rama prowadnicy kabla?
O: Rozsuwana rama prowadnicy kabla zapewnia prawidłowe wyrównanie kabla podczas rozwijania i zwijania. Zapobiega skręcaniu kabla, nierównomiernemu nawijaniu i naprężeniom mechanicznym, zwłaszcza gdy zmienia się pozycja statku.
P5: Czy system może działać automatycznie bez interwencji ręcznej?
O: Tak. Dzięki sterowaniu PLC, czujnikom naciągu i monitorowaniu długości, system może automatycznie sterować zwijaniem i zwalnianiem kabla, zmniejszając obciążenie załogi i poprawiając bezpieczeństwo operacyjne.
P6: Czy system jest zgodny z międzynarodowymi standardami zasilania nabrzeżnego?
O: Tak. System jest zgodny ze standardami IEC/ISO/IEEE 80005-3 i może być zaprojektowany tak, aby spełniać wymagania towarzystw klasyfikacyjnych, takich jak CCS, ABS, DNV i LR.
P7: Jakie funkcje monitorowania są zawarte w zestawie?
O: System obejmuje monitorowanie długości kabla, naciągu i statusu operacyjnego w czasie rzeczywistym za pomocą ekranu wyświetlacza, zapewniając bezpieczną i kontrolowaną pracę.
