Marynarka ręczna wiertarka wiertarka ręczna do wyposażenia pokładu statku
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Zhongyuan Marine Equipmen |
| Orzecznictwo: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Numer modelu: | Standardowy lub dostosowany |
Zapłata:
| Minimalne zamówienie: | 1 jednostka |
|---|---|
| Cena: | Based on quotation |
| Szczegóły pakowania: | Eksportuj standardową paletę lub niestandardowe opakowanie |
| Czas dostawy: | Na podstawie wymagań projektu |
| Zasady płatności: | T/T, akredytywa |
| Możliwość Supply: | Produkcja zindywidualizowana w oparciu o wymagania projektu |
|
Szczegóły informacji |
|||
| Bezpieczna siła uciągu: | 5-100 KN | Trzymanie ładunku: | 50-1000 KN |
|---|---|---|---|
| Pojemność bębna: | Dostosowane | Tworzywo: | Stal miękka, stal nierdzewna |
| Obróbka powierzchniowa: | Sandblasting do S2.5 + 3 warstwy farby epoksydowej, ocynkowane | Certyfikaty klasyfikacyjne: | CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS, RS itp. |
| Podkreślić: | Wciągarka sprzęgająca 1000KN,wciągarka z pojedynczym bębnem 1000KN,wyposażenie pokładu statku 1000KN |
||
opis produktu
Podręcznik morski Wciągarka sprzęgająca |Ręka Operacja wciągarki dla wyposażenia pokładowego statku
Przegląd produktu
Wciągarka ręczna z pojedynczym bębnem to ręcznie obsługiwana wciągarka pokładowa używana do przenoszenia lin, lekkiego ciągnięcia, pozycjonowania i utrzymywania na barkach, statkach żeglugi śródlądowej, łodziach roboczych i układach na małych pokładach, gdzie nie jest wymagane zasilanie elektryczne lub hydrauliczne. Obsługiwany jest za pomocą pokrętła lub dźwigni, z przekładnią zębatą i układem zapadkowym lub hamulcem służącym do kontrolowania ruchu i utrzymywania napięcia liny podczas pracy.
Ten produkt powinien być ustawiony jako ręczna wciągarka do przenoszenia i trzymania liny, a nie jako napędzana wciągarka holownicza, wciągarka podnosząca lub urządzenie do podnoszenia personelu, chyba że do tego zadania zostanie dostarczona specjalna certyfikowana konstrukcja. Dostarczone dane obejmują bezpieczny uciąg, obciążenie trzymające, układ pojedynczego bębna, opcjonalny hamulec lub mechanizm zapadkowy oraz dostosowany udźwig bębna. Średnicę liny, rozmiar bębna, przełożenie przekładni, podstawę montażową, siłę ręki i zakres certyfikatu należy potwierdzić przed wyceną i produkcją.
Szybkie specyfikacje
• Typ produktu: Wciągarka jednobębnowa, ręczna, sprzęgana → odpowiednia do ręcznego przenoszenia i trzymania lin pokładowych.
• Bezpieczna siła uciągu: 5–100 kN → stosowana jako główny parametr doboru uciągu; nie należy go przeliczać na SWL, MBL ani uciąg bez zatwierdzonych obliczeń.
• Obciążenie trzymające: 50–1000 kN → dotyczy urządzenia trzymającego lub układu hamulca/zapadki; to nie to samo, co ręczna siła uciągu.
• Pojemność bębna: dostosowana → średnica liny, długość liny, kąt floty, szerokość bębna i wysokość kołnierza muszą zostać potwierdzone dla każdego projektu.
• Metoda obsługi: Pokrętło ręczne lub dźwignia → odpowiednia tam, gdzie wymagana jest prosta obsługa ręczna i sterowanie lokalne.
• Urządzenie przytrzymujące: Hamulec lub mechanizm zapadkowy → stosowany w celu zapobiegania niekontrolowanemu obracaniu się bębna podczas utrzymywania naprężenia liny.
• Konstrukcja: Pojedynczy bęben z przekładnią zębatą → przełożenie przekładni i zmianę prędkości należy potwierdzić zgodnie z wymaganiami dotyczącymi siły uciągu i siły ręki.
• Obróbka powierzchniowa: piaskowanie Sa 2.5 + 3-warstwowa farba epoksydowa lub wykończenie galwaniczne → ostateczna powłoka jest zgodna ze środowiskiem morskim i specyfikacją projektu.
Główne parametry techniczne
| Parametr | Dostarczona wartość/zakres | Znaczenie Inżynierii |
| Bezpieczna siła uciągu | 5–100 kN | Główny zakres wyboru ciągnięcia ręcznego; Wartość końcowa powinna odpowiadać obciążeniu liny i obciążeniu operacyjnemu. |
| Trzymanie ładunku | 50–1000 kN | Wartość związana z trzymaniem/hamulcem lub grzechotką; potwierdzić metodę badania i współczynnik bezpieczeństwa przed zastosowaniem technicznym. |
| Układ bębna | Pojedynczy bęben | Nadaje się do przechowywania i przenoszenia jednej liny lub liny stalowej. |
| Pojemność bębna | Dostosowane | Potwierdź średnicę liny, długość liny, szerokość bębna, wysokość kołnierza i ułożenie warstw liny. |
| Metoda działania | Dźwignia uchwytu lub pokrętło | Wybierz w zależności od wymaganej siły ręki, dostępu operatora i układu pokładu. |
| Urządzenie trzymające | Hamulec lub grzechotka | Służy do utrzymywania naprężenia liny i sterowania ruchem bębna; ostateczny typ powinien być zgodny z wymaganiami aplikacji. |
| Tworzywo | Stal miękka/stal nierdzewna | Przed produkcją należy potwierdzić klasę materiału i poziom odporności na korozję. |
| Obróbka powierzchniowa | Śrutowanie Sa 2.5 + 3-warstwowa farba epoksydowa /ocynkowanie | Wybierz w zależności od narażenia na działanie środowiska morskiego, systemu powłok i wymagań konserwacyjnych. |
| Zakres certyfikatu | CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS, RS itp. dostępne na zamówienie | Poziom certyfikatu i inspekcja klasy w obecności świadka powinny zostać uzgodnione przed wyceną. |
Przewodnik po wyborze i zapytaniach
Krok 1:Potwierdź wymaganą bezpieczną siłę uciągu w zakresie 5–100 kN w zależności od obciążenia liny, oczekiwanego napięcia liny i rzeczywistych warunków pracy.
Krok 2:Potwierdź wymagania dotyczące obciążenia trzymającego i czy wciągarka wymaga urządzenia zapadkowego, hamulca mechanicznego, czy obu. Obciążenie trzymające należy sprawdzić oddzielnie od siły uciągu.
Krok 3:Potwierdź typ liny, średnicę liny, długość liny i wymaganą pojemność bębna. Szerokość bębna, wysokość kołnierza, liczbę warstw liny oraz sposób zakotwienia liny należy potwierdzić rysunkiem.
Krok 4:Potwierdź metodę obsługi: koło zamachowe, dźwignię uchwytu, układ zmiany biegów, pozycję operatora i dopuszczalną siłę ręki w przypadku obsługi jednoosobowej.
Krok 5:Potwierdź układ mocowania na pokładzie, ślad podstawy, szczegóły śrub lub spoin, prześwit wokół oraz to, czy instalacja dotyczy nowej budowy, wymiany, barki czy statku żeglugi śródlądowej.
Krok 6:Potwierdź materiał, obróbkę powierzchni, opcję stali nierdzewnej, ocynkowane wykończenie, system powłok, wymagania dotyczące certyfikatu, ilość, miejsce przeznaczenia i wymagania dotyczące dostawy.
Struktura i komponenty
Pojedynczy bęben linowy | Rama boczna | Pokrętło lub dźwignia uchwytu | Przekładnia zębata | Zapadka lub pies trzymający | Opcja hamulca mechanicznego | Wał bębna i obszar tulei/łożyska | Punkt zakotwiczenia liny | Podstawa do montażu na pokładzie | Osłona ochronna do potwierdzenia
Obsługa ręczna, zalety przekładni i trzymania
• Obsługa ręczna umożliwia obsługę lin w miejscach, gdzie nie jest dostępne zasilanie hydrauliczne lub elektryczne lub gdzie preferowane jest proste, lokalne urządzenie sterujące.
• Przekładnia zębata może zapewnić przewagę mechaniczną w przypadku większej siły uciągu, podczas gdy zmiana biegu może zostać wykorzystana do szybszego usuwania luzu lub łatwiejszego wyciągania, w zależności od konstrukcji.
• Zapadka zapadkowa, ząbki przytrzymujące lub układ hamulcowy pomagają utrzymać napięcie liny i zmniejszają ryzyko niekontrolowanego odwrotnego obrotu bębna podczas pracy.
• Konstrukcja z pojedynczym bębnem jest prosta w przeglądach i konserwacji, dzięki czemu nadaje się do stosowania w przypadku barek, statków żeglugi śródlądowej i urządzeń na małych pokładach.
• Należy sprawdzić pozycję operatora, promień koła zamachowego, długość dźwigni uchwytu, pokrywę przekładni i otaczający luz, aby obsługa ręczna była praktyczna i bezpieczna.
• Ta strona nie przedstawia wciągarki jako urządzenia podnoszącego. Podnoszenie, podnoszenie personelu lub utrzymywanie ładunku wymaga osobnej certyfikowanej konstrukcji, zatwierdzonego układu hamulcowego i weryfikacji specyficznej dla projektu.
Atrybuty niestandardowe
• Typ produktu: Wciągarka ręczna z pojedynczym bębnem → montowana na pokładzie ręczna wciągarka do transportu linowego do zastosowań na statkach i barkach.
• Zakres uciągu: 5–100 kN → wybrać w zależności od obciążenia roboczego i obciążenia liny.
• Zakres trzymania: 50–1000 kN → przed użyciem w wyborze inżynierskim potwierdzić parametry hamulca lub zapadki, podstawę testu i współczynnik bezpieczeństwa.
• Pojemność bębna: Dostosowana → średnica liny i wymagana długość liny określają wymiary bębna.
• Obsługa: Pokrętło lub dźwignia → wybierz w zależności od dostępu operatora i wymaganej siły ręki.
• Prędkość/bieg: Sposób zmiany biegu należy potwierdzić → można rozważyć wyższą prędkość w celu niwelowania luzu i niższą prędkość w przypadku większego uciągu, jeśli jest to określone.
• Materiał: Stal miękka lub stal nierdzewna → należy potwierdzić dokładny gatunek i zakres certyfikatu materiału.
• Obróbka powierzchniowa: System farb epoksydowych lub wykończenie ocynkowane → wybrać w zależności od powierzchni zbiornika, narażenia na korozję i wymagań konserwacyjnych.
• Wymagania dotyczące certyfikatu: Dostępne w zależności od zakresu zamówienia → Certyfikat producenta, certyfikat materiałowy, certyfikat klasy lub oględziny należy potwierdzić przed wyceną.
Jak to działa
Operator obraca kołem zamachowym lub dźwignią uchwytu → Przekładnia zębata napędza pojedynczy bęben → Lina jest nawijana i rozwijana pod kontrolą → Mechanizm zapadkowy, ząbek trzymający lub hamulec przytrzymuje bęben w razie potrzeby → Naprężenie liny przenoszone jest przez wał bębna, ramę i podstawę montażową na konstrukcję pomostu
Aplikacje
Barki | Statki żeglugi śródlądowej | Małe łodzie robocze | Statki usługowe | Obsługa lin stoczniowych | Regulacja liny cumowniczej | Obsługa lin pokładowych | Wymiana ręcznych wciągarek pokładowych
Certyfikaty i zalety
Certyfikaty można uporządkować zgodnie z wymaganiami projektu, zakresem inspekcji, identyfikowalnością materiałów i procedurą zatwierdzania towarzystwa klasyfikacyjnego.
Certyfikacja: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certyfikat testu Makers.

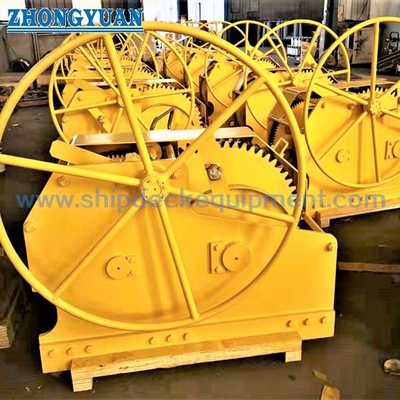

Rysunek i zdjęcia
Często zadawane pytania
P1: Jak wybrać odpowiednią wciągarkę ręczną z sprzęgiem ręcznym?
A1: Wybierz wciągarkę w zależności od udźwigu, obciążenia trzymającego, rodzaju liny, średnicy liny, długości liny, pojemności bębna, metody działania, przełożenia przekładni, wymagań dotyczących hamulca lub zapadki oraz warunków instalacji na pokładzie. W przypadku projektów zamiennych należy również sprawdzić istniejący fundament i prowadzenie liny.
P2: Jaka jest różnica między udźwigiem bezpieczeństwa a obciążeniem utrzymującym?
A2: Bezpieczna siła uciągu odnosi się do parametru wyboru uciągu dla wciągarki ręcznej. Obciążenie trzymające odnosi się do zdolności urządzenia trzymającego, mechanizmu zapadkowego lub układu hamulcowego do utrzymywania napięcia liny. Tych dwóch wartości nie należy mieszać, a dokładna podstawa testu powinna zostać potwierdzona przed zatwierdzeniem projektu.
P3: Czy tej wciągarki ręcznej można używać jako wciągarki?
O3: Nie domyślnie. Na tej stronie opisano ręczną wciągarkę pokładową do transportu lin. Podnoszenie lub użytkowanie związane z personelem wymaga specjalnego certyfikowanego projektu podnoszenia, zatwierdzonego układu hamulcowego, badania obciążenia oraz zatwierdzenia klasy lub organu zgodnie z wymaganiami projektu.

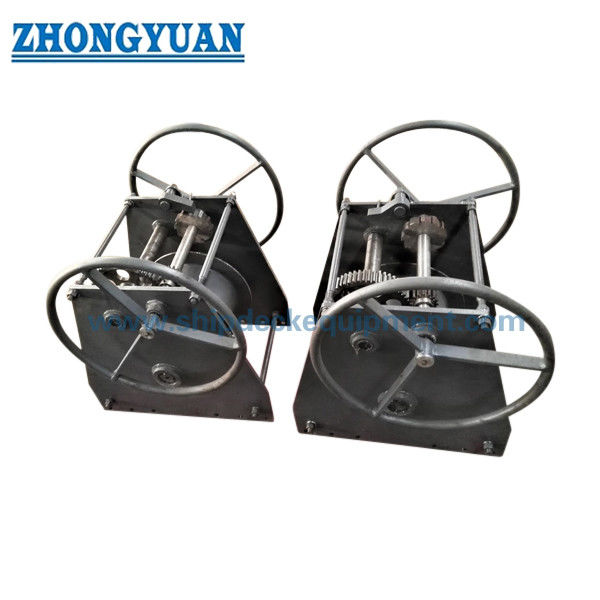

Rysunek ręcznej wciągarki z pojedynczym bębnem. Sprzęt pokładowy wciągarki
