500–2000 kN Hydrauliczna Wciągarka Holownicza Wodospadowa | Dwubębnowy System Holowniczy

500–2000 kN Hydrauliczna Wciągarka Holownicza Wodospadowa | Dwubębnowy System Holowniczy dla Holowników

Przegląd Produktu

Hydrauliczna wciągarka holownicza wodospadowa o sile 500–2000 kN to zaprojektowany pod konkretny projekt dwubębnowy system holowniczy dla holowników i statków holowniczych, wymagający dużej siły uciągu, dużej pojemności liny holowniczej oraz kontrolowanego zwijania/rozwijania. Dwa bębny są rozmieszczone w konfiguracji wodospadowej na wspólnej podstawie konstrukcyjnej, co pozwala na pomieszczenie dużych ilości liny w kompaktowej przestrzeni pokładu, jednocześnie integrując funkcje liny holowniczej, hamulca, napędu i sterowania w jeden system.

Wybór nie może opierać się wyłącznie na sile uciągu. Należy wspólnie potwierdzić znamionową siłę uciągu, obciążenie hamulca, średnicę i długość liny, odniesienie warstwy liny, siłę uciągu statku, MBL liny holowniczej, pozycję knagi, kąt nachylenia liny, fundament pokładu, moc hydrauliczną i filozofię awaryjnego zwalniania. Tam, gdzie wciągarka jest przeznaczona do obsługi eskortowej, należy zdefiniować dodatkowe funkcje renderowania/odzyskiwania lub sterowania redukującego obciążenie, ciągłego monitorowania napięcia liny holowniczej i wymogi eskortowe specyficzne dla klasy; konwencjonalna hydrauliczna wciągarka holownicza nie jest automatycznie wciągarką eskortową.

Konfiguracja Systemu

Podwójne bębny holownicze wodospadowe | Napęd silnikiem hydraulicznym | Przekładnia redukcyjna | System hamulców bębnowych | Sprzęgło / mechanizm izolacji bębna zgodnie ze specyfikacją | Lokalna stacja sterowania | Sterowanie zdalne / z mostka zgodnie ze specyfikacją | Jednostka zasilania hydraulicznego lub interfejs hydrauliczny statku | Urządzenie do nawijania liny / poziomowania, gdy wymagane | Monitorowanie obciążenia, długości i prędkości liny holowniczej, gdy określono

Szybkie Specyfikacje

•  Znamionowa Siła Uciągu: 500–2000 kN z dostarczanej serii → ostateczna wycena powinna określać odniesienie warstwy liny; dokumentacja klasyfikacyjna zazwyczaj definiuje znamionowy uciąg na pierwszej wewnętrznej warstwie.
•  Dostarczona Nośność: 1000–3200 kN → należy potwierdzić jako Obciążenie Hamulca (BHL), w tym odniesienie do warstwy liny i podstawy testu hamulca.
•  Znamionowa Prędkość Zwijania: 5–10 m/min → podane wartości w tabeli to robocze prędkości zwijania; prędkość renderowania/odzyskiwania podczas eskorty jest osobnym parametrem projektowym i nie jest jeszcze podana.
•  Zakres Liny Stalowej: Ø36–68 mm z pojemnością 1000–1600 m → średnica rdzenia bębna, średnica kołnierza, rowkowanie i kąt nachylenia liny muszą pasować do wybranej liny.
•  Układ Bębnów: Podwójny bęben wodospadowy → obsługuje dwa bębny na długą linę w kompaktowym układzie; niezależne lub sprzężone działanie zależy od ostatecznej przekładni, sprzęgła i obwodu hydraulicznego.
•  Typ Napędu: Hydrauliczny → dostępny uciąg i prędkość zależą od ciśnienia systemu, przepływu, objętości silnika, przełożenia przekładni i mocy HPU.
•  Sterowanie: Możliwe jest sterowanie lokalne i zdalne → stacja sterowania, awaryjne zwalnianie, alarmy i zakres monitorowania powinny być potwierdzone z klasą statku i filozofią eksploatacji.
• Konfiguracja Eskortowa: Dostępna tylko po specjalnym zaprojektowaniu → aktywne rozwijanie/zwijanie lub logika redukcji obciążenia, ciągłe monitorowanie napięcia liny i zatwierdzenie klasyfikacyjne nie są zakładane jako standard.

Główne Parametry Techniczne

Definicja Wydajności i Podstawa Projektowa

•  Znamionowy Uciąg: maksymalna siła zwijania liny musi być podana wraz z warstwą liny i prędkością. Do przeglądu klasyfikacyjnego, znamionowy uciąg na pierwszej wewnętrznej warstwie jest powszechnym odniesieniem; uciąg liny zmienia się wraz ze wzrostem efektywnego promienia bębna.
•  Obciążenie Hamulca: BHL nie jest tym samym co znamionowy uciąg. Reprezentuje maksymalną siłę liny holowniczej, którą układ hamulcowy jest zaprojektowany do utrzymania bez niezamierzonego obrotu bębna lub poślizgu hamulca w określonych warunkach.
•  Podstawa Holowania i Statku: wybór wciągarki powinien być sprawdzony pod kątem siły uciągu statku / siły projektowej eskorty, MBL liny holowniczej, układu holowania, knagi i konstrukcji wsporczej, a nie tylko na podstawie stałego stosunku uciągu do nośności.
•  Obowiązek Eskortowy: obsługa eskortowa na otwartym morzu może powodować szybkie dynamiczne zmiany obciążenia liny. Wymagana siła renderowania, siła odzyskiwania, prędkość reakcji i logika nastaw powinny być zatem definiowane oddzielnie od zwykłej prędkości zwijania.
• Fundament i Kierunek Obciążenia: podstawa wciągarki, siedzisko pokładu i wzmocnienie pod pokładem powinny być sprawdzone pod kątem najbardziej niekorzystnego przewidywanego kierunku liny holowniczej i obciążenia projektowego, w tym przypadku obciążenia hamulca, jeśli jest to wymagane przez klasę.

       Napęd Hydrauliczny i System Sterowania

•  Silnik hydrauliczny i przekładnia redukcyjna zapewniają wysoki moment obrotowy przy niskiej prędkości bębna; ostateczna objętość silnika, ciśnienie i przełożenie przekładni są wybierane na podstawie punktu pracy znamionowego uciągu/prędkości.
•  Źródłem zasilania hydraulicznego może być dedykowana HPU lub system hydrauliczny statku. Wymagane ciśnienie, przepływ, zainstalowana moc, pojemność zbiornika, filtracja, chłodzenie i redundancja muszą być potwierdzone dla ciągłego holowania.
• Sterowanie lokalne powinno zapewniać normalne funkcje zwijania, rozwijania oraz hamulca/sprzęgła zgodnie z ostatecznym projektem. Sterowanie zdalne lub z mostka może być zintegrowane, gdy jest to wymagane przez eksploatację statku lub klasę.
•  Wskazanie napięcia liny holowniczej oparte na czujniku siły lub ciśnieniu, pomiar długości liny, wskazanie prędkości bębna, historia alarmów i rejestracja danych mogą być dodane zgodnie z zakresem projektu.
• W przypadku obsługi eskortowej, logika sterowania powinna priorytetowo traktować kontrolowane renderowanie/odzyskiwanie i funkcje awaryjne, zamiast polegać wyłącznie na statycznym hamulcu bębnowym.

Funkcje Hamulca, Renderowania i Awaryjnego Zwalniania

• Typ hamulca i metoda jego aktywacji są specyficzne dla projektu. Obciążenie hamulca, zachowanie w przypadku awarii zasilania oraz obsługa ręczna/awaryjna powinny być zdefiniowane w zatwierdzonej specyfikacji wciągarki.
•  Awaryjne zwalnianie / kontrolowane rozwijanie powinno być zaprojektowane zgodnie z obowiązującymi przepisami klasy holowników, stacjami sterowania, oczekiwanym obciążeniem liny holowniczej i filozofią wyłączenia zasilania. Nie powinno być opisywane jako standardowa funkcja, chyba że jest uwzględnione w zamówionym zakresie.
•  W przypadku obsługi eskortowej w dynamicznie narażonych warunkach, wytyczne klasyfikacyjne zazwyczaj wymagają aktywnej funkcji redukcji obciążenia lub rozwijania/zwijania, aby działanie nie opierało się wyłącznie na hamulcu wciągarki.
•  Ciągłe monitorowanie napięcia liny holowniczej jest ważną funkcją eskortową i może być wymagane przez wybraną notację klasy; lokalizacja wyświetlacza i punkty nastaw alarmów powinny być uzgodnione podczas przeglądu projektu.

Zarządzanie Liną i Układ Wodospadowy

• Układ wodospadowy zapewnia dwa bębny na różnych pozycjach wzdłużnych/pionowych, umożliwiając przechowywanie dużej ilości liny przy jednoczesnym zmniejszeniu zapotrzebowania na długość pokładu w porównaniu do niektórych układów obok siebie.
•  Sam układ wodospadowy nie gwarantuje prawidłowego nawijania. Kąt nachylenia liny, odległość do pierwszej knagi, szerokość bębna, średnica liny, rowkowanie i wszelkie urządzenia do poziomowania/nawijania muszą być sprawdzane razem.
• Można rozważyć bębny rowkowane, rowkowanie typu Lebus lub napędzane systemy nawijania/poziomowania dla długich lin stalowych, dużych kątów nachylenia liny lub zastosowań, gdzie stabilne układanie warstw jest trudne.
•  Zakończenie liny holowniczej, minimalna liczba zwojów, promień gięcia liny, margines kołnierza bębna i dostęp do inspekcji powinny być zgodne z wymaganiami wybranego producenta liny, klasy i układu statku.

Przewodnik Wyboru i Zapytania

Krok 1: Zdefiniuj statek i zadanie: holowanie portowe, holowanie oceaniczne, holownik terminalowy, obsługa eskortowa lub inne operacje holownicze; podaj typ statku, siłę uciągu, zamierzoną notację klasy i obszar eksploatacji.

Krok 2: Potwierdź wydajność: wymaganą znamionową siłę uciągu, obciążenie hamulca, odniesienie warstwy liny, prędkość zwijania, wymaganą siłę i prędkość renderowania/odzyskiwania oraz maksymalne obciążenie projektowe liny holowniczej.

Krok 3: Potwierdź linę holowniczą: typ liny stalowej lub zatwierdzonej liny syntetycznej, średnicę, długość, MBL, zakończenie i wymaganą metodę rowkowania/nawijania bębna.

Krok 4: Potwierdź interfejs hydrauliczny: dostępne ciśnienie systemu, przepływ, źródło zasilania HPU, warunki chłodzenia wodą/powietrzem, wymóg redundancji i zasilanie elektryczne statku dla sterowania.

Krok 5: Potwierdź zakres sterowania i bezpieczeństwa: sterowanie lokalne/z mostka, awaryjne zwalnianie, tryb renderowania/odzyskiwania lub stałego napięcia, monitorowanie obciążenia/długości/prędkości, alarmy i rejestracja danych.

Krok 6: Dostarcz rysunek GA/fundamentu pokładu, pozycję knagi, dostępną przestrzeń i wysokość, ilość, towarzystwo klasyfikacyjne, wymogi FAT/nadzoru, miejsce dostawy i wymaganą datę dostawy.

Konstrukcja i Komponenty Systemu

Rama podstawy konstrukcyjnej | Przednie i tylne bębny wodospadowe | Wały i łożyska bębnów | Silnik(i) hydrauliczny(e) | Przekładnia redukcyjna | Hamulec(e) bębnowy(e) | Sprzęgło / izolacja bębna zgodnie ze specyfikacją | Prowadnica liny / poziomowanie, gdy wymagane | Rurociągi hydrauliczne i blok zaworowy | Lokalna stacja sterowania | Interfejs zdalnego sterowania i monitorowania | Osłony ochronne i dostęp

Zalety Inżynieryjne i Bezpieczeństwa

• Projektowe wymiarowanie wiąże uciąg wciągarki, obciążenie hamulca, wybór liny, moc hydrauliczną i obciążenia fundamentów zamiast traktowania każdej oceny jako odrębnego numeru katalogowego.
• Konfiguracja dwubębnowa wodospadowa może pomieścić główną i pomocniczą linę holowniczą lub dwa zdefiniowane przez projekt zadania liny, nie wymagając tej samej szerokości pokładu co duży układ obok siebie.
•  Napęd hydrauliczny zapewnia kontrolowany moment obrotowy przy niskiej prędkości i może być zintegrowany z dedykowanym lub statkowym zasilaniem hydraulicznym, pozwalając na dopasowanie napędu do zadania holowniczego, a nie do stałej mocy silnika katalogowego.
• Funkcje hamulca, sprzęgła, awaryjnego zwalniania i monitorowania mogą być zaprojektowane wokół filozofii holowania statku i notacji klasyfikacyjnej.
• Opcjonalne aktywne renderowanie/odzyskiwanie i ciągłe monitorowanie obciążenia zapewniają funkcje zazwyczaj związane z wysokowydajnym holowaniem eskortowym, pod warunkiem zatwierdzenia klasyfikacyjnego i ostatecznego projektu systemu sterowania.
• Rowkowanie bębna, geometria knagi i napędzane nawijanie mogą być dobrane w celu ochrony długich lin stalowych i zmniejszenia krzyżowania się lub wspinania po kołnierzu, gdzie geometria instalacji tego wymaga.

Atrybuty Niestandardowe

Znamionowa Siła Uciągu: 500–2000 kN → zakres dostarczony przez klienta; odniesienie warstwy liny do potwierdzenia.

Nośność: 1000–3200 kN → do zdefiniowania jako Obciążenie Hamulca i zweryfikowania pod kątem przypadków obciążenia klasyfikacyjnego/projektowego.

Znamionowa Prędkość: 5–10 m/min → podana prędkość zwijania; prędkość renderowania/odzyskiwania jest oddzielna, gdy wymagana jest obsługa eskortowa.

Lina Stalowa: Ø36–68 mm × 1000–1600 m → konstrukcja liny, MBL i minimalny promień gięcia do potwierdzenia.

Układ Bębnów: Podwójny bęben wodospadowy → ostateczna niezależność bębnów, układ sprzęgła i logika jednoczesnego działania zależą od układu napędowego.

Napęd: Hydrauliczny → ciśnienie HPU, przepływ, moc, chłodzenie i redundancja są specyficzne dla projektu.

Sterowanie: Lokalny + zdalny dostępny → sterowanie z mostka, blokady i monitorowanie zgodnie z filozofią eksploatacji.

Funkcje Eskortowe: Opcjonalne / specyficzne dla projektu → aktywne rozwijanie/zwijanie, sterowanie redukujące obciążenie, monitorowanie napięcia liny i awaryjne zwalnianie wymagają potwierdzenia technicznego.

Klasyfikacja: CCS / NK / BV / ABS / DNV / LR / KR / IRS / RS / RINA / CRS zgodnie z wymogami projektu → zakres zatwierdzenia, nadzoru i certyfikatu do uzgodnienia przed zamówieniem.

Jak To Działa

Moc hydrauliczna jest dostarczana do wybranego silnika → Przekładnia przenosi moment obrotowy na wybrany bęben holowniczy → Bęben zwija lub rozwija linę holowniczą pod kontrolą operatora → Hamulec/sprzęgło blokuje lub izoluje bęben zgodnie z trybem pracy → Prowadnica liny kontroluje ścieżkę liny → Monitorowanie dostarcza informacji o obciążeniu, długości i prędkości, gdy jest zamontowane → W przypadku zatwierdzonej konfiguracji eskortowej, aktywne sterowanie może renderować i odzyskiwać linę holowniczą, aby ograniczyć dynamiczne szczyty obciążenia i zmniejszyć zdarzenia luźnej liny.

Zastosowania

Holowanie portowe i terminalowe | Holowanie oceaniczne i wsparcie ratownicze | Stacje holownicze ASD / ciągnikowe | Zadania holownicze statków wsparcia offshore | Systemy holowania na długą linę | Holowanie eskortowe tylko wtedy, gdy uwzględniono wymagane funkcje renderowania/odzyskiwania, monitorowania, awaryjne i zatwierdzenie klasyfikacyjne

Certyfikaty i Zatwierdzenie Klasyfikacyjne

Zatwierdzenie klasyfikacyjne, nadzór, identyfikowalność materiałów, FAT, testy hamulca/obciążenia i testy funkcji hydraulicznych mogą być zorganizowane zgodnie z wymogami projektu i wybranym towarzystwem klasyfikacyjnym. Ostateczny zakres certyfikatu powinien być uzgodniony przed wyceną i nie jest domyślnie uwzględniany.

Certyfikacja: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certyfikat Testu Producenta.

Rysunki i Zdjęcia

Często Zadawane Pytania

P1: Jaka jest różnica między znamionowym uciągiem a obciążeniem hamulca?

O1: Znamionowy uciąg to siła zwijania wciągarki przy zdefiniowanej warstwie liny i prędkości. Obciążenie hamulca to maksymalna siła liny holowniczej, którą układ hamulcowy jest zaprojektowany do utrzymania w określonych warunkach. Są to różne wartości projektowe i nie powinny być używane zamiennie.

P2: Czy każda hydrauliczna wciągarka holownicza wodospadowa nadaje się do holowania eskortowego?

O2: Nie. Obsługa eskortowa, szczególnie w warunkach otwartego morza lub dynamicznego obciążenia, wymaga dodatkowego przeglądu projektowego. Wciągarka może potrzebować aktywnego renderowania/odzyskiwania lub sterowania redukującego obciążenie, ciągłego monitorowania napięcia liny holowniczej, funkcji awaryjnego zwalniania, odpowiedniej geometrii liny holowniczej i knagi oraz zatwierdzenia zgodnie z wymogami klasy eskortowej statku.

P3: Czy dwa bębny wodospadowe mogą działać niezależnie lub jednocześnie?

O3: Niezależne działanie bębna może być zaprojektowane, ale zależy to od liczby silników, przekładni, sprzęgieł, hamulców i obwodu hydraulicznego. Jednoczesne lub sprzężone działanie nie powinno być podawane jako standard, chyba że jest to pokazane na zatwierdzonym schemacie układu napędowego i sterowania.

• Rysunek układu systemu
• Schemat hydrauliczny

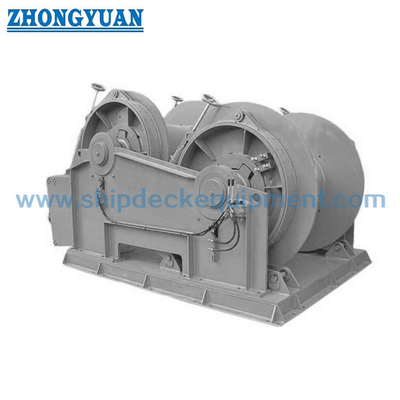

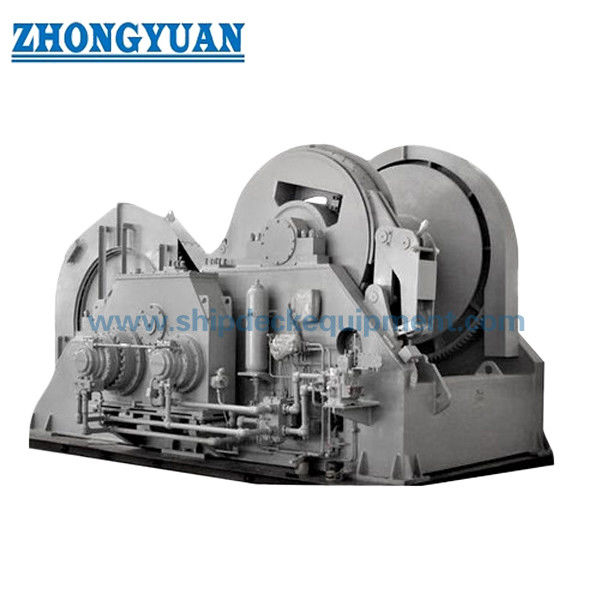

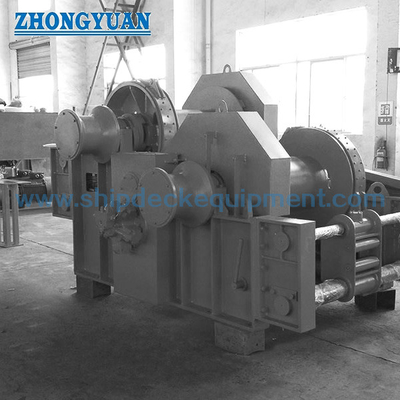

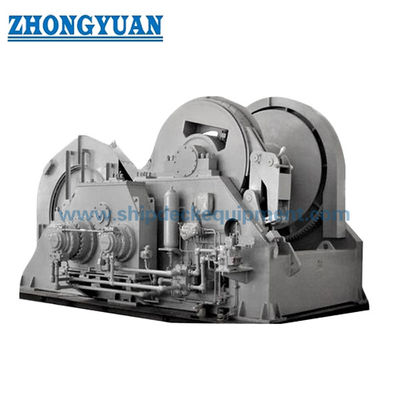

• Zdjęcia produktu
