26–32mm Bęben na liny stalowe elektryczne | Jednobębnowy magazyn lin okrętowych na pokład statku
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Zhongyuan Marine Equipment |
| Orzecznictwo: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Numer modelu: | Standardowy lub dostosowany |
| Dokument: | Motor Rope Reel Electric Mo...83.pdf |
Zapłata:
| Minimalne zamówienie: | 1 jednostka |
|---|---|
| Cena: | Based on quotation |
| Szczegóły pakowania: | Eksportuj standardową paletę lub niestandardowe opakowanie |
| Czas dostawy: | Na podstawie wymagań projektu |
| Zasady płatności: | T/T, akredytywa |
| Możliwość Supply: | Produkcja zindywidualizowana w oparciu o wymagania projektu |
|
Szczegóły informacji |
|||
| Średnica liny: | 26–32 mm | Długość liny: | 210–220 m |
|---|---|---|---|
| Prędkość bębna: | 17–56 m/min | Rodzaj bębna: | Pojedynczy bęben |
| Typ napędu: | Elektryczny | Moc silnika: | 4,3–6 kW |
| Typ sterowania: | Naciśnij przycisk | Rodzaj liny: | lina stalowa |
| Tworzywo: | Dostępna stal węglowa, aluminium | Obróbka powierzchniowa: | powłoka epoksydowa |
| Orzecznictwo: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate | ||
| Podkreślić: | CB*3048 Węzeł sznurowy z włókien stalowych |
||
opis produktu
26 32 mm Węzeł Węzła Elektrycznego Węzła Węglowego.
Przegląd produktu

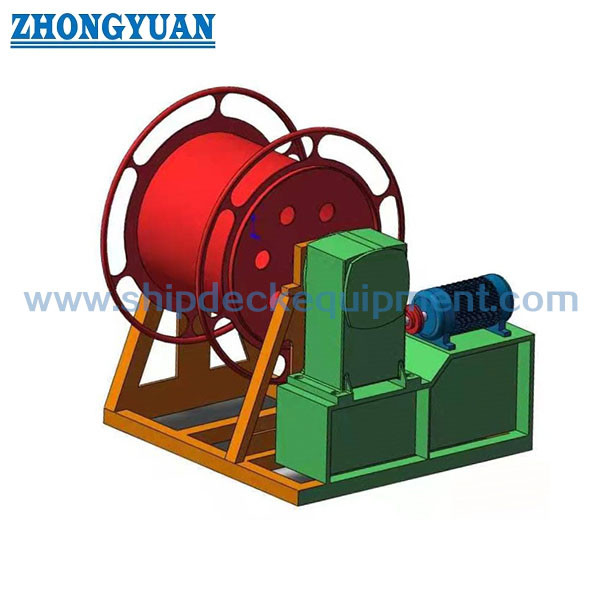

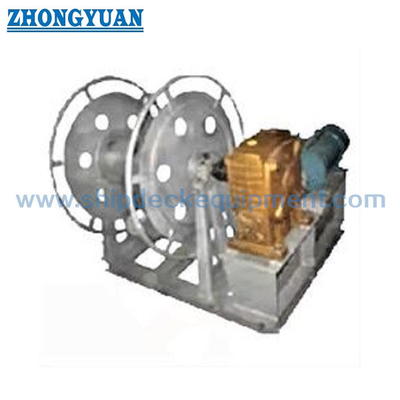

Węzeł z liny stalowej elektrycznej o długości 26 32 mm jest rodzajem wyposażenia pokładowego przeznaczonego do przechowywania, owijania i obsługi liny stalowej na pokładach statków.
Ten pojedynczy bębenek jest napędzany przez silnik elektryczny w połączeniu z skrzynką biegów, zapewniając stabilną wywijanie, niezawodną pracę i precyzyjne sterowanie.
Wspiera obrót do przodu i do tyłu, awaryjne zatrzymanie i ręczne obsługi zapasowe w przypadku awarii zasilania.
Jest on szeroko stosowany w przechowywaniu liny na morzu, statkach morskich i operacjach portowych.
Szybkie specyfikacje
• Średnica liny: 26 ∼ 32 mm
• Rodzaj liny: liny stalowe
• Długość przechowywania liny: 210-220 m
• Rodzaj bębna: pojedynczy bęben
• Typ napędu: silnik elektryczny + skrzynia biegów
• Prędkość silnika: 1350 / 410 obrotów na minutę
• Prędkość bębna: 17 56 m/min
• Kontrola: Przycisk + zatrzymanie awaryjne
• Operacja zapasowa: ręczna (Worm Gear)
• Materiał: stal węglowa / stal nierdzewna
• Obsługa powierzchniowa: Sa2.5 + powłoka epoksydowa
Główne parametry techniczne
| Rodzaj Tryb | Drut stalowy Max, Dia. (mm) | Drut stalowy Długość (m) | Silnik Władza (kw) | Obroty silnika Prędkość (min ̄1) | Węzeł bębnowy Prędkość m/min 1350 Min ̄1 | Węzeł bębnowy Prędkość m/min 410 Min ̄1 | Wydział zewnętrzny Wymiar LxBXH (mm) | Waga (kg) |
| A26 | 26 | 220 | 4.3/1.7 | 1350/410 | 56 | 17 | 1330 x 1360 x 1175 | 545 |
| A32 | 32 | 210 | 60 | 18 | 1430 x 1450 x 1330 | 575 |
| Rodzaj Tryb | Maks. stal. Wiązka drukowana Średnica | D | D1 | B | B1 | L | L1 | H | H1 | Waga kg |
| A 26 | 26 | 300 | 870 | 1120 | 1360 | 550 | 1330 | 730 | 1175 | 545 |
| A 32 | 32 | 360 | 1050 | 1120 | 1450 | 650 | 1430 | 800 | 1330 | 575 |
Wskazówka do wyboru cewki liny
Krok 1 Wybór średnicy liny: 26 mm (A26) / 32 mm (A32)
Krok 2 Potwierdzenie długości liny: 210-220 m standardowe lub dostosowane
Krok 3 Wybierz prędkość bębna: 1720 m/min (standard), 50+ m/min (wysoka wydajność)
Krok 4 System napędowy: silnik elektryczny z ręcznym wsparciem
Krok 5 Typ urządzenia sterującego: przycisk (standardowy) lub urządzenie sterujące (nieobowiązkowe)
Uwaga techniczna: Wybór powinien opierać się na rozmiarze liny, długości przechowywania i wymaganiach dotyczących prędkości.
Struktura i składniki
Silnik napędowy elektryczny. System biegów. Jedno bębnowe bębno.
Atrybuty niestandardowe
| Parametry | Wartość |
| Średnica liny | 26 ̊32 mm |
| Długość liny | 210 ‰ 220 m |
| Rodzaj liny | Węzeł stalowy |
| Rodzaj bębna | Jednorazowy bęben |
| Prędkość bębna | 17 56 m/min |
| Rodzaj napędu | Elektryczne |
| Prędkość silnika | 1350 / 410 obrotów na minutę |
| Rodzaj kontroli | Wciśnij przycisk |
| Operacja zapasowa | Podręcznik |
| Materiał | Stal węglowa / stal nierdzewna |
| Obsługa powierzchni | Epoksyna powłoka / polerowana |
Wskazówka do konfiguracji i zapytania
Zapewnij: średnicę liny, długość liny, wymaganą prędkość, typ napędu, typ sterowania, wymagania instalacyjne.
Zalecamy wybór modelu, rysunek techniczny i wycenę.
Jak to działa
Węzeł liny jest napędzany przez silnik elektryczny przez skrzynkę biegów, obracając bęben, aby zwinąć lub rozwinąć liny stalowe.
W przypadku braku zasilania możliwe jest ręczne sterowanie za pomocą reduktoru przekładni robaka.
Wnioski
Przechowywanie lin na pokładzie statku. Systemy wspierające mocowanie morski. Statki morskie.
Certyfikacje i zalety
Certyfikaty: CCS / NK / BV / ABS / DNV / LR / KR / RINA / IRS / RS / CRS
Zalety: stabilna obsługa, kompaktowa konstrukcja, niezawodna wydajność, łatwa konserwacja.
Rysunek i zdjęcia
• Rysunek ogólnego układu
• Rysunek struktury bębna
• Układ instalacji
Informacje o zamówieniu
MOQ: 1 jednostka
Czas realizacji: w zależności od projektu
Płatność: T/T, L/C
Dostępne
Częste pytania
P1: Jaka jest różnica między rolką liny a wywiną?
Odp.: Węzeł liny służy do przechowywania ładunku, natomiast koło jest do ciągnięcia ładunku.
P2: Czy może działać bez prądu?
O: Tak, dostępna jest ręczna obsługa.
Q3: Czy można go dostosować?
O: Tak, rozmiar liny, prędkość i konfiguracja mogą być dostosowane.
