Siłownik hydrauliczny drzwi wodoszczelnych statku
Opis
Siłownik hydrauliczny drzwi wodoszczelnych statku wykorzystuje bezszwową rurę, wybiera inną grubość rury w zależności od ciśnienia roboczego, cylinder ma cechę wysokiej precyzji rozmiaru otworu, lekkości, prostej konstrukcji, różnych metod łączenia, stałej niskiej prędkości i stabilnej funkcji amortyzacji, normalnej pracy ciśnienie 7 ~ 14Mpa, szeroko stosowane do maszyn, tekstyliów przemysłu lekkiego, maszyn rolniczych do wtrysku tworzyw sztucznych.
Główne części cylindra hydraulicznego
- Beczka cylindryczna
Główną funkcją korpusu butli jest utrzymywanie ciśnienia butli.Lufa cylindra jest w większości wykonana z rury bezszwowej.Cylinder cylindra jest wewnętrznie szlifowany i honowany z typowym wykończeniem powierzchni od 4 do 16 mikrocali.Tłok porusza się ruchem posuwisto-zwrotnym w cylindrze.
- Głowica cylindra
Główną funkcją głowicy jest zamknięcie komory ciśnieniowej z drugiego końca.Głowica zawiera zintegrowane uszczelnienie pręta lub możliwość przyjęcia dławnicy uszczelniającej.Głowica jest połączona z korpusem za pomocą gwintów, śrub lub drążka kierowniczego.Między głowicą a lufą zastosowano uszczelnienie statyczne.
- Podstawa cylindra lub nasadka
Główną funkcją nasadki jest zamknięcie komory ciśnieniowej na jednym końcu.Kołpak jest połączony z korpusem za pomocą spawania, gwintowania, śrub lub ściągu.Zaślepki pełnią również funkcję elementów montażowych butli.Rozmiar nasadki jest określany na podstawie naprężenia zginającego.Uszczelnienie statyczne jest stosowane pomiędzy kołpakiem a beczką (z wyjątkiem konstrukcji spawanej).
- Tłok
Główną funkcją tłoka jest oddzielenie stref ciśnienia wewnątrz lufy.Tłok jest obrabiany maszynowo z rowkami pasującymi do elastomerowych lub metalowych uszczelek i elementów łożyskowych.Uszczelnienia te mogą być jednostronnego lub dwustronnego działania.Różnica ciśnień pomiędzy obiema stronami tłoka powoduje wysuwanie i chowanie się cylindra.Tłok jest połączony z tłoczyskiem za pomocą gwintów, śrub lub nakrętek w celu przeniesienia ruchu liniowego.
Parametry siłownika hydraulicznego:
| Nudziarz | Pręt/d | KK | A | nocleg ze śniadaniem | DD | mi | EE | FP | HL | PJ | PL | TG | W | ZJ | |
| 1 | 2 | ||||||||||||||
| 40 | 22 | M20*1,5 | 30 | 11 | M10x1,25 | 65 | G3/8 | M14X1,5 | 38 | 141 | 90 | 13 | 46 | 30 | 171 |
| 50 | 28 | M24*1,5 | 35 | 11 | M10x1,25 | 76 | G1/2 | M18x1,5 | 42 | 155 | 98 | 15 | 54 | 30 | 185 |
| 63 | 35 | M30x1,5 | 45 | 13 | M20x1,25 | 90 | G1/2 | M18x1,5 | 45 | 163 | 102 | 15 | 65 | 35 | 198 |
| 80 | 45 | M39x1,5 | 60 | 16 | M16x1,5 | 110 | G3/4 | M22x1,5 | 56 | 184 | 110 | 18 | 81 | 35 | 219 |
| 100 | 55 | M48x1,5 | 75 | 18 | M18x1,5 | 135 | G3/4 | M27x2 | 58 | 192 | 116 | 18 | 102 | 40 | 232 |
| 125 | 70 | M64x2 | 95 | 21 | M22x1,5 | 165 | G1 | M27x2 | 67 | 220 | 130 | 23 | 122 | 45 | 265 |
| 140 | 80 | M72x2 | 110 | 22 | M24x1,5 | 185 | G1 | M27x2 | 69 | 230 | 138 | 23 | 138 | 50 | 280 |
| 150 | 85 | M76x2 | 115 | 25 | M27x2 | 196 | G1 | M33x2 | 71 | 240 | 146 | 23 | 150 | 50 | 290 |
| 160 | 90 | M80x2 | 120 | 25 | M27x2 | 210 | G1 | M33x2 | 74 | 253 | 156 | 23 | 160 | 55 | 308 |
| 180 | 100 | M95x2 | 140 | 27 | M30x2 | 235 | G1.1/4 | M42x2 | 75 | 275 | 172 | 28 | 182 | 55 | 330 |
| 200 | 112 | M100x2 | 150 | 29 | M33x2 | 262 | G1.1/2 | M42x2 | 85 | 301 | 184 | 32 | 200 | 55 | 356 |
| 220 | 125 | M120x2 | 180 | 34 | M39x2 | 292 | G1.1/2 | M42x2 | 89 | 305 | 184 | 32 | 225 | 60 | 365 |
| 250 | 140 | M130x2 | 195 | 37 | M42x2 | 325 | G2 | M42x2 | 106 | 346 | 200 | 40 | 250 | 65 | 411 |

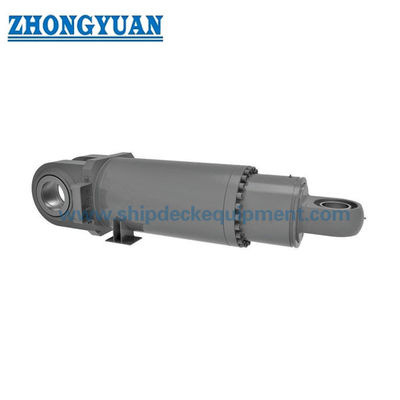

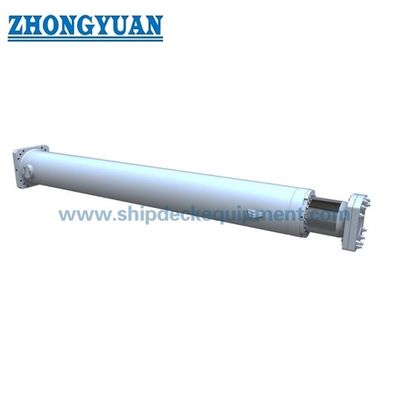

Rysunek siłownika hydraulicznego drzwi wodoszczelnych statku
