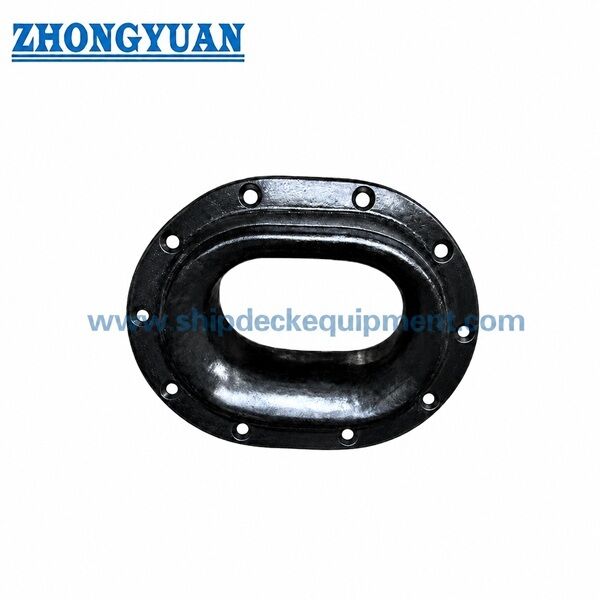

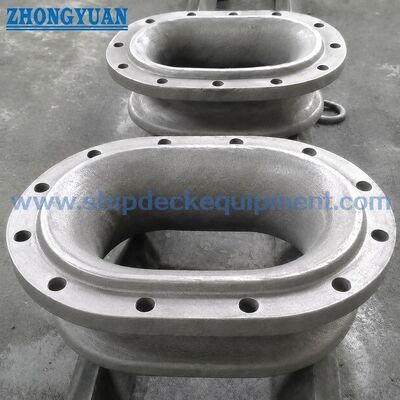

The CB 34-76 Type B bulwark bolted casting steel mooring chock is a ship mooring fitting used to guide mooring ropes through the bulwark area and control the rope lead direction during mooring operationKonstrukcja typu B jest przeznaczona do zamontowania śrubami na bastionie i nadaje się do nowych budynków.projekty wymiany i naprawy, w przypadku których konstrukcja statku i układ śrub muszą odpowiadać standardowym wymiarom lub rysunkom stoczni.

Podczas wyboru należy sprawdzić jednocześnie ciało odlewu, promieniec gładkiego kontaktu liny, wykończenie powierzchni, otwory śruby, otwór oporu i otaczającą konstrukcję statku.Powierzchnia kontaktu liny powinna być gładka, aby zmniejszyć ścieranie linyPowierzchnia styku 50 mm wokół nadwozia i konstrukcji statku powinna być wolna od wad odlewu lub powierzchni, które mogą mieć wpływ na dopasowanie, jakość siedzenia lub zaciśnięcie mocującego.

Szybkie specyfikacje

• Standardy: CB 34-76 → standardy dotyczące mocowania statków morskich typu A, typu B, typu C i typu D
• Typ: typ B typu śrutowego → przeznaczony do montażu na murze z nitami lub śruty zgodnie ze standardową tabelą i rysunkiem projektu.
• Zastosowany zakres liny: średnica kable 18,6-43,5 mm, obwód lnu 160-325 mm, średnica kable nylonowej 35-90 mm → pomaga dopasować rozmiar liny do otworu i promienia kontaktu liny.
• Główne wymiary: L 200×480 mm, L 1 300×685 mm, L 2 400×870 mm → wymiary długości rdzenia, aby dopasować otwarcie i przestrzeń montażową oporu.
• Rozmiary otworów baszty: L3 310 ∼705 mm, B3 240 ∼545 mm → ważne dla przygotowań do otwarcia stoczni i prac zastępczych.
• Śruby lub nitki: średnica 12 ∼ 24 mm, ilość 12 lub 16 → ostateczne specyfikacje elementów mocujących należy potwierdzić na rysunku naczynia i wymaganiach dotyczących klasy lub stoczni.
• Zakres masy: 22,6205 kg → przydatne do planowania ofert, obsługi, pakowania i dostawy.
• Opcje materiału: stal odlewana C-Mn, żelazo odlewane, stal odlewana nierdzewna lub stal specjalna dla projektów lodołamaczy → końcowa stopa materiału zostanie potwierdzona w specyfikacji zamówienia.

Główne parametry techniczne

Przewodnik do wyboru i zapytania

Krok 1: Potwierdzenie normy i typu → CB 34-76 Typ B, mocowanie przygwozdkowe.

Krok 2: Potwierdź rozmiar liny → maksymalną średnicę kabla, obwód lnu lub średnicę kabla z nylonu zgodnie z układem mocowania statku.

Krok 3: Potwierdzenie wymiarów głównych → L, L1, L2, B, B1, B2 oraz wymiarów otworu oporu L3 × B3 w celu dopasowania instalacji.

Krok 4: Potwierdzenie układu mocowania → średnica śruby lub nitki, ilość, dopasowanie otworu oraz to, czy istniejące otworzenie oporu jest przeznaczone do nowej budowy czy wymiany.

Krok 5: Potwierdzenie materiału i procesu odlewania → odlewanie stali C-Mn, żeliwa, stali nierdzewnej lub stali specjalnej;wzór drewna lub proces utraconej pianki można omówić zgodnie z ilością zamówienia i wymaganiami projektu.

Krok 6: Potwierdzenie obróbki powierzchni i dokumentacji → piaszczotwórstwo Sa2.5, epoxy shop primer, wykończenie powierzchni ze stali nierdzewnej lub powłoka na zamówienie; certyfikat i zakres kontroli zgodnie z wymaganiami projektu.

Struktura

• Odlewanie ciała. Gładki promień kontaktu liny z ziemią. Otwarcie oporu. Otwory śruby lub nitki. Powierzchnia siedzenia.
• Zalety odlewania, instalacji i inżynierii
• Konstrukcja typu B jest przeznaczona do montażu na ścianie z śrubokrętem, dlatego rozmiar otworu, układ otworu śrubokrętu i powierzchnia siedzenia należy sprawdzić na rysunku stoczni przed potwierdzeniem zamówienia.
• W celu zmniejszenia ścierania lin podczas prowadzenia lin przymocowania promieniec kontaktu lin powinien być gładki.
• Wzorzec drewna lub proces odlewania ze zgubionej pianki można wybrać zgodnie z ilością zamówienia, wymaganiami powierzchni i harmonogramem projektu.
• W celu uniknięcia wad powierzchniowych, które mogą mieć wpływ na dopasowanie, jakość siedzenia lub zaciśnięcie mocujących elementów, należy sprawdzić układ odlewu i obszar 50 mm otaczający konstrukcję statku.
• Można zorganizować obliczenia wytrzymałości elementów skończonych i optymalizację strukturalną, gdy jest to wymagane do przeglądu projektu, zatwierdzenia stoczni lub specjalnego zastosowania na statku.
• Zakres materiału, obróbki powierzchni i dokumentacji należy potwierdzić w zależności od typu zbiornika, położenia instalacji i wymogu klasyfikacji.

Atrybuty niestandardowe

• Rodzaj produktu: Włócznik mocowy typu B z śrubami → korpus odlewu z śrubami lub nitami do montażu.
• Standard: CB 34-76 → odpowiedni w przypadku, gdy w projekcie określone są węzły mocowania CB dla statków morskich.
• Instalacja: mocowanie przygwozdkowe → stosowane w przypadku mocowania przygwozdka do otworu przygodowego zgodnie ze standardem i rysunkiem podwórkowym.
• Powierzchnia kontaktu liny: Gładki promień ziemi → pomaga zmniejszyć tarcie liny i lokalne ścieranie.
• Proces odlewania: wzór drewna lub proces odlewania pianki → wybrane zgodnie z ilością, wielkością i wymaganiami powierzchni.
• Kontrola techniczna: przegląd FEA dostępny w razie potrzeby → wykorzystywany do weryfikacji wytrzymałości lub optymalizacji w warunkach specyficznych dla projektu.

Jak to działa

Wiązka mocowania zbliża się do otworu oporowego → gładka powierzchnia kołowa prowadząca linę → kierunek liny jest sterowany przez otwór kołowy → obciążenie przenosi się przez ciało odlewu,elementy mocujące i wzmocniona konstrukcja oporu.

Wnioski

Statki towarowe. Przewoźniki masowe. Tankowce. Łodzie robocze. Barki. Wciągacze. Projekty stoczniowe. Naprawa i wymiana statków.

Certyfikacje i zalety

Certyfikacja: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certyfikat badawczy producenta.

Świadectwo klasyfikacji, świadectwo materiału, dokumentacja inspekcyjna i dokumentacja powłokowa są dostępne w zależności od wymogów projektu i objęte zakresem zatwierdzenia klasy.

Rysunek i zdjęcia

Częste pytania

P1: Czy CB 34-76 typu B jest spawanym lub śrubkowanym koczkiem mocowania?

Typ B jest typem śrutowym do montażu oporu, średnica, ilość i układ otworów śrutu lub nittu należy sprawdzić przy użyciu rysunku zbiornika przed produkcją.

P2: Dlaczego powierzchnia kontaktu liny powinna być gładka?

W trakcie przymocowania i przymocowania linka przechodzi przez sznurek.

P3: Jakie informacje są wymagane do oferty?

Proszę podać standard i rodzaj, rozmiar liny, wymagane wymiary lub rysunek, materiał, obróbkę powierzchni, wymagania dotyczące elementów mocujących, ilość, wymagania dotyczące certyfikatu,miejsce dostawy i wymagany czas dostawy.
