Przegląd produktu

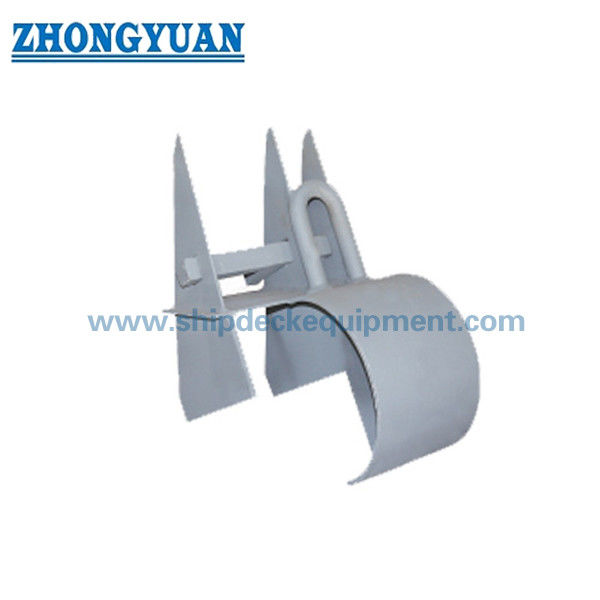

Prosty zwalniacz łańcucha kotwicznego CB 531-66 to kompaktowe urządzenie zwalniające zacisk łańcucha stosowane w układach łańcuchów kotwicznych na statkach śródlądowych, małych statkach, łodziach roboczych i podobnych małych zastosowaniach morskich. Jest on wybierany na podstawie nominalnej średnicy łańcucha kotwicy i ma na celu utrzymanie odpowiedniego rozmiaru łańcucha kotwicy w normalnym układzie i umożliwienie zwolnienia łańcucha po uruchomieniu urządzenia zwalniającego.

Ten prosty typ jest odpowiedni, gdy statek wymaga prostego mocowania do zwalniania łańcucha kotwicznego, łatwego montażu, prostej obsługi i zakresu rozmiarów od 17 mm do 37 mm nominalnej średnicy łańcucha. Materiał, obróbka powierzchni, interfejs instalacyjny, zakres certyfikatu i wszelkie niestandardowe szczegóły należy potwierdzić zgodnie z rysunkiem statku i wymaganiami projektu.

Szybkie specyfikacje

• Typ produktu: Prosty zwalniacz łańcucha kotwicy / zwalniacz zacisku liny łańcucha → kompaktowe złącze zwalniania łańcucha kotwicy do kotwic małych statków.
• Norma: CB 531-66 → informacje dotyczące wyboru modelu, zakresu nominalnych średnic łańcucha i głównych wymiarów.
• Nominalna średnica łańcucha: 17–37 mm → obejmuje cztery dostarczane grupy rozmiarów dla łańcuchów kotwicznych dla małych i śródlądowych statków.
• Odpowiedni gatunek łańcucha: Łańcuchy kotwiczne klasy 2 i 3 → przed złożeniem zamówienia należy potwierdzić rzeczywistą klasę łańcucha i certyfikat.
• Opcje materiałowe: stal C-Mn lub stal nierdzewna → wybierz w zależności od środowiska korozyjnego, specyfikacji zbiornika i budżetu.
• Obróbka powierzchniowa: piaskowanie Sa 2,5 + jednowarstwowy podkład epoksydowy, cynkowanie lub wykończenie niestandardowe → powłoka powinna odpowiadać wymaganiom w zakresie konserwacji zbiornika i ochrony przed korozją.
• Przybliżona waga: 8,93–36,88 kg → przydatna do wyceny, obsługi instalacji, pakowania i szacowania kosztów transportu.
• Obszar zastosowania: statki śródlądowe i małe jednostki → prosta instalacja i obsługa to główne zalety wyboru.

Główne parametry techniczne

Przewodnik po wyborze i zapytaniach

Krok 1: Potwierdź prosty zwalniacz łańcucha kotwicznego CB 531-66 i wybierz grupę rozmiarów zgodnie z nominalną średnicą łańcucha: 17–19, 22–25, 28–31 lub 34–37 mm.

Krok 2: Potwierdź klasę łańcucha kotwicy, zwykle klasę 2 lub klasę 3, zgodnie z dostarczoną specyfikacją i dostarcz rysunek łańcucha lub certyfikat, jeśli jest dostępny.

Krok 3: Potwierdź typ statku i miejsce zastosowania, szczególnie w przypadku statków śródlądowych, małych statków, łodzi roboczych, barek lub projektów wymiany napraw.

Krok 4: Potwierdź wymagania materiałowe: stal C-Mn, stal nierdzewna lub materiał specjalny do potwierdzenia zgodnie ze specyfikacją projektu.

Krok 5: Potwierdź obróbkę powierzchniową: piaskowanie Sa 2.5 + grunt epoksydowy, wykończenie galwaniczne lub powłoka dostosowana do wymagań klienta w zakresie ochrony antykorozyjnej zbiornika.

Krok 6: Potwierdź zakres certyfikatu, ilość, miejsce dostawy, wymagany czas dostawy, rysunek instalacyjny i zdjęcie produktu, jeśli zamówienie dotyczy wymiany.

Struktura

Korpus siedzenia łańcuchowego | Powierzchnia styku łańcucha | Prosty mechanizm zwalniający | Baza/interfejs montażowy do potwierdzenia | Ustalenia operacyjne do potwierdzenia | Wykończenie malowane, ocynkowane lub ze stali nierdzewnej

Zalety zwalniania łańcucha kotwicznego i instalacji

• Prosta konfiguracja jest odpowiednia dla statków śródlądowych i małych statków, gdzie ważne są kompaktowe rozmieszczenie, łatwa obsługa i prosta instalacja.
• Cztery grupy nominalnych średnic łańcuchów od 17 mm do 37 mm sprawiają, że produkt jest wygodny w przypadku zamówień na budowę nowych i wymianę małych statków.
• Obszar styku łańcucha powinien być wykończony gładko, aby ograniczyć ostry, lokalny kontakt z ogniwami łańcucha kotwicznego podczas trzymania i zwalniania.
• Stal C-Mn nadaje się do typowych zastosowań w sprzęcie morskim, natomiast stal nierdzewną można rozważyć, jeśli określono wyższą odporność na korozję lub określone wymagania statku.
• Jako podstawowy preparat antykorozyjny nadaje się piaskowanie Sa 2.5 z podkładem epoksydowym; ocynkowaną lub niestandardową obróbkę powierzchni można wybrać zgodnie z wymaganiami projektu.
• Certyfikat i zakres inspekcji należy potwierdzić przed produkcją, ponieważ inspekcja klasy, identyfikowalność materiału i inspekcja w obecności świadków zależą od wymagań statku i zamówienia.

Atrybuty niestandardowe

• Norma: CB 531-66 → stosować, gdy rysunek statku lub specyfikacja stoczni wymaga tego prostego standardu zwalniacza łańcucha kotwicznego.
• Typ produktu: Prosty zwalniacz łańcucha kotwicznego → kompaktowe urządzenie zwalniające zacisk łańcucha do układów łańcuchów kotwicznych.
• Nominalna średnica łańcucha: 17–37 mm → wybierz właściwy rząd w zależności od rzeczywistej średnicy łańcucha kotwicy.
• Odpowiednia klasa łańcucha: klasa 2 / klasa 3 → przed złożeniem zamówienia potwierdź certyfikat łańcucha i pasujące wymagania projektu.
• Materiał: stal C-Mn / stal nierdzewna → ostateczny gatunek materiału należy potwierdzić zgodnie ze specyfikacją zamówienia.
• Obróbka powierzchniowa: piaskowanie Sa 2.5 + podkład epoksydowy / cynkowanie / dostosowane → ostateczna powłoka jest zgodna z wymaganiami projektu lub zbiornika.
• Zastosowanie Statek: Statki śródlądowe i małe statki → odpowiednie do kompaktowych układów łańcuchów kotwicznych i do zastosowań związanych z wymianą napraw.
• Montaż: Prosty sposób montażu → dokładny montaż, śruby, spoiny i szczegóły konstrukcji otaczającej należy potwierdzić na rysunku.
• Wymagania dotyczące certyfikatu: Dostępne zgodnie z wymaganiami projektu → certyfikat klasy i zakres inspekcji należy potwierdzić przed wyceną.

Jak to działa

Łańcuch kotwiczny jest prowadzony do zwalniacza → Łańcuch jest umieszczony w gnieździe zaciskania/zwalniania → Wybrany rozmiar łańcucha jest utrzymywany w normalnym układzie → Załoga obsługuje proste urządzenie zwalniające, gdy wymagane jest zwolnienie łańcucha → Prawidłowy rozmiar łańcucha, procedura instalacji, kontroli i obsługi zapewniają bezpieczne użytkowanie

Aplikacje

Statki śródlądowe | Małe statki | Łodzie robocze | Barki | Łodzie serwisowe | Układy łańcuchów kotwicznych | Projekty nowych budynków | Projekty napraw i wymian

Certyfikaty i zalety

Certyfikaty można uporządkować zgodnie z wymaganiami projektu, zakresem inspekcji, identyfikowalnością materiałów i procedurą zatwierdzania towarzystwa klasowego.

Certyfikacja: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certyfikat testu Makers.

Rysunek i zdjęcia

Często zadawane pytania

P1: Jak wybrać właściwy rozmiar prostego zwalniacza łańcucha kotwicznego CB 531-66?

A1: Wybierz rozmiar zgodnie z nominalną średnicą łańcucha kotwicznego. Dołączona tabela obejmuje grupy łańcuchów o średnicach 17–19, 22–25, 28–31 i 34–37 mm. Przed złożeniem zamówienia należy również sprawdzić rysunek statku i rzeczywistą klasę łańcucha.

P2: Czy ten produkt jest odpowiedni dla statków śródlądowych i małych statków?

Odpowiedź 2: Tak. W oparciu o dostarczony produkt, ten prosty typ nadaje się głównie do statków śródlądowych, małych statków, łodzi roboczych, barek i podobnych kompaktowych układów łańcuchów kotwicznych. W przypadku większych statków lub wymagań dotyczących specjalnego obciążenia, rozmieszczenie należy sprawdzić pod kątem rysunku statku i wymagań klasy.

P3: Jakie informacje są potrzebne przed wyceną?

A3: Proszę potwierdzić standard, nominalną średnicę łańcucha, klasę łańcucha, materiał, obróbkę powierzchni, ilość, wymagania dotyczące certyfikatu, rysunek instalacyjny lub zdjęcie zamienne, miejsce dostawy i wymagany czas dostawy.
