Przegląd produktu

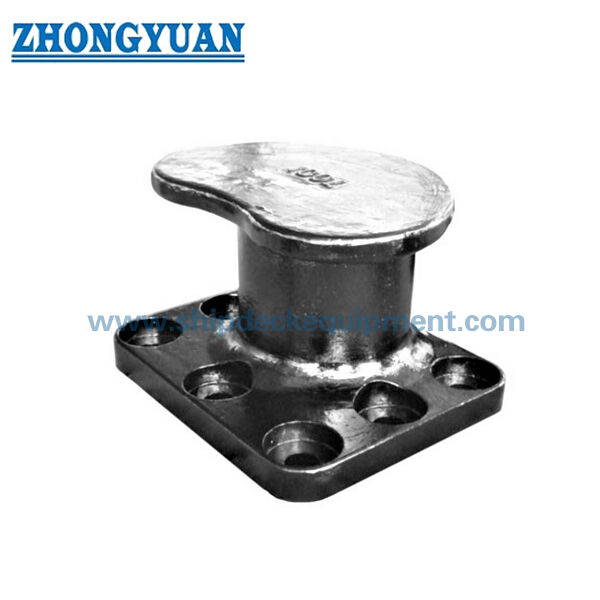

Błotnik doku nerkowego to śrubkowany błotnik mocowania, stosowany na ścianach molo, pomostach, stoczniach stoczniowych, dokach naprawczych i punktach mocowania w porcie w celu bezpiecznego mocowania statków.Jego ciało w kształcie nerki zapewnia praktyczną formę wiązania liny do układów kotwiczenia., podczas gdy zakrzywione obszary kontaktowe powinny być wykończone płynnymi przejściami w celu zmniejszenia lokalnego stężenia naprężeń i uszkodzenia kontaktu liny.

Ta kolumna może być dostarczana w stali odlewanej C-Mn, żelazu giętego / żelaza SG, żelazu odlewanego, stali nierdzewnej odlewanej lub materiału odlewanego określonego w projekcie.Odlewanie drewniane jest stosowane do kontroli kształtu odlewu i zmniejszania szkodliwych problemów odlewu, takich jak porowatość i włączenie żużluPonieważ bołard dok jest elementem bezpieczeństwa przystani, przed produkcją należy potwierdzić solidność odlewu, układ śrubki kotwicowej, połączenie fundamentów, wykończenie powierzchni i zakres kontroli.

Szybkie specyfikacje

• Zakres ładowania SWL: od 15 do 200 ton metrycznych → obsługuje wybór od małych miejsc przystosowania do większych miejsc przystosowania na przystani.
• Rodzaj produktu: kolumnę dokującą w kształcie nerki → kompaktową kolumnę kotwiczącą przeznaczoną do zastosowań na przystani, przystani i stoczni.
• Metoda montażu: mocowanie śrutowe do fundamentów doków → śroty mocowania ze stali węglowej galwanizowane na gorąco zapewniają mechaniczne mocowanie odporne na korozję;Wartość śrutu i szczegóły osadzania powinny zostać potwierdzone przez projekt projektowy.
• Układ śrutu: od 4 do 8 śrub kotwicowych → wybrane zgodnie z pojemnością bolardu i wymaganiami połączenia fundamentów.
• Opcje materiału: odlewana stal C-Mn, odlewana żelaza łącznika / żelaza SG, odlewana żelaza, odlewana stal nierdzewna → końcowa stopa powinna być zgodna z projektem przystanku, specyfikacją klienta i wymaganiami inspekcyjnymi.
• Koncentracja procesu odlewania: odlewanie wzorów drewnianych i kontrolowany proces odlewania → pomaga poprawić spójność kształtu odlewu i zmniejszyć szkodliwą porowatość lub włączenie żużlu.
• Obsługa powierzchniowa: Sa 2.5 wybuchowe + epoxy warsztatowy primer, wypolerowane wykończenie, ocynkowane wykończenie lub indywidualna powłoka → system końcowy podlega środowisku korozji portu i specyfikacji projektu.
• Wykonanie inspekcji opcjonalnej: zgodnie z wymaganiami klienta i zakresem zatwierdzenia projektu można zorganizować przegląd UT, MT, FEA oraz inspekcję klasową / ze strony trzeciej.

Główne parametry techniczne

Przewodnik do wyboru i zapytania

Krok 1: Potwierdzenie wymaganego bolardu SWL od 15, 20, 30, 50, 75, 100, 125, 150 lub 200 ton metrycznych zgodnie z analizą kotwiczenia lub rysunkiem projektu portu.

Krok 2: Potwierdź lokalizację instalacji, stan fundamentów molo / jetty, układ śrubki kotwicowej, wytrzymałość betonu, wymagania dotyczące osadzania, stan szczeliny i dostępną przestrzeń instalacyjną.

Krok 3: Potwierdzenie wymogów dotyczących materiału: odlewana stal C-Mn, odlewane żelazo elastyczne / żelazo SG, odlewane żelazo, odlewana stal nierdzewna lub inny materiał odlewany określony w projekcie.

Krok 4: Potwierdzenie obróbki powierzchni: Sa 2,5 wybuchowe + epoxy primer, końcowy system farby, wykończenie ocynkowane, wypolerowane lub specjalna powłoka przeciwkorozyjna.

Krok 5: Potwierdzenie zakresu kontroli i obliczeń przed cytowaniem: UT, MT, identyfikowalność materiału, certyfikat śruby kotwicowej, obliczenie FEA, inspekcja ze strony strony trzeciej lub, w razie potrzeby, zatwierdzenie klasy.

Krok 6: Podaj ilość, miejsce dostawy, wymagany czas dostawy, rysunek GA / rysunek fundamentów, wymagania dotyczące obciążenia przymocowania i zdjęcia referencyjne, jeśli są dostępne.

Struktura

Kidney-shaped casting body | Smooth rope-contact crown | Curved transition area | Bolted base / seating face | Hot-dip galvanized anchor bolt set | Foundation fixing interface | Shop primer or specified surface treatment

Zalety odlewania, kotwiczenia i inżynierii

• Odlewy z drewna są zazwyczaj stosowane w celu kontrolowania kształtu koła nerkowego, utrzymania powtarzalnej geometrii i wspierania lepszej jakości odlewu do usługi mocowania przystani.
• Jakość odlewu jest traktowana jako kluczowy czynnik bezpieczeństwa, ponieważ wady w kolumnie doków mogą mieć wpływ na bezpieczeństwo kotwiczenia w miejscu przystani.zmniejszenie, oraz wady powierzchniowe, które mogą mieć wpływ na wydajność serwisową.
• Odlewana stal C-Mn nadaje się tam, gdzie projekt wymaga wytrzymałości, wytrzymałości i odporności na uderzenia.W przypadku ważności odporności na zużycie i trwałości powierzchni odlewu można wybrać żelazo gięte / żelazo SG, z zastrzeżeniem zatwierdzenia obciążenia projektu i materiałów.
• Na zakrzywionych obszarach utrzymuje się gładkie przejścia promieniowe w celu zmniejszenia lokalnego stężenia naprężeń i zapewnienia bardziej przyjaznej dla liny powierzchni kontaktowej podczas mocowania.
• Wykorzystanie żurawi z galwanizowanej stali węglowej pomaga zwiększyć odporność na korozję, natomiast stopień szturmu, zaciśnięcie, osadzanie,i wzmocnienie fundamentów powinno być zgodne z projektem cywilnym / portowym.
• Kontrola UT i MT może być zorganizowana zgodnie z wymaganiami klienta w celu sprawdzenia solidności odlewu i wskazań powierzchni / blisko powierzchni przed dostawą.
• Na żądanie można dostarczyć analizę elementów skończonych w celu przeglądu rozkładu naprężeń wokół zakrzywionego nadwozia, podstawy i strefy kotwiczenia w przypadku obciążeń zdefiniowanych przez projekt.
• Przygotowanie powierzchni i powłoka mogą być dopasowane do środowiska portu, w tym do wybuchu, sztucznej gruntowki, końcowej farby, galwanizacji lub systemu ochronnego określonego przez klienta.

Atrybuty niestandardowe

• Rodzaj produktu: Błota do doku nerkowego → Błota do mocowania na przystani, przystani i punktach mocowania na kotwicach.
• Zakres SWL: 15~200 ton metrycznych → wybierane zgodnie z projektem moczarni i zatwierdzonym wymogiem obciążenia.
• Materiał: Odlewana stal C-Mn / odlewane żelazo elastyczne / żelazo SG / odlewane żelazo / odlewana stal nierdzewna → przed produkcją należy potwierdzić klasę końcowego materiału.
• Metoda odlewania: Odlewanie wzorów drewnianych jako normalna metoda produkcji → wspiera kontrolowaną geometrię i poprawę spójności odlewu.
• Kontrola: UT i MT dostępne na żądanie → metoda kontroli i kryteria akceptacji należy potwierdzić w zamówieniu.
• Śruby kotwicowe: Śruby kotwicowe ze stali węglowej ocynkowane na gorąco → wielkość, ilość, długość, stopień i osadzanie śruby powinny być zgodne z dostarczoną tabelą i projektem konstrukcji fundamentów.
• Obsługa powierzchniowa: Sa 2.5 wybuchowe + epoxy warsztatowy primer lub dopasowane wykończenie → końcowy system powłoki zależy od środowiska korozji w porcie i wymogów klienta.
• Obliczenie FEA: dostępne zgodnie z wymaganiami projektu → wykorzystywane do przeglądu stężenia naprężeń i przenoszenia obciążenia kotwiczenia na podstawie potwierdzonych przypadków obciążenia.
• Wymagania dotyczące certyfikatu: dostępne na żądanie → certyfikat producenta, certyfikat materiałowy, raport z inspekcji lub certyfikat klasy / strony trzeciej należy potwierdzić przed cytowaniem.

Jak to działa

Mooring line is placed around the kidney bollard → Rope load is applied to the smooth curved contact area → Load transfers through the casting body to the bolted base → Anchor bolts transfer the force into the quay / jetty foundation → Inspection and maintenance confirm safe berth service condition

Wnioski

Miejsca przystani. Miejsca przystani. Terminale portowe. Miejsca wyposażenia stoczni. Miejsca naprawy. Miejsca pracy łodzi. Miejsca ładowania ładunków i czołgów.

Certyfikacje i zalety

Certyfikaty i dokumenty inspekcyjne mogą być zorganizowane zgodnie z wymaganiami projektu, zakresem inspekcji, identyfikowalnością materiału i procedurą zatwierdzenia.

Certyfikacja: świadectwo kontroli ze strony strony trzeciej, świadectwo badania obciążenia ciągniejącego

Rysunek i zdjęcia

Częste pytania

P1: Jak należy wybrać odpowiednią pojemność kolumny doku nerkowego?

Odpowiedź 1: Wybierz polardę SWL zgodnie z analizą mocowania przystani, zakresem rozmiarów statku, układem linii mocowania, kierunkiem obciążenia, czynnikiem bezpieczeństwa oraz konstrukcją fundamentów przystani/brzeża.Podawana tabela zapewnia pojemność, głównych wymiarów i danych referencyjnych śrub kotkowych do cytowania i wstępnego wyboru.

P2: Jaki materiał jest lepszy dla tego bolardu doków, stali odlewanej czy żelaza elastycznego?

Odpowiedź 2: W przypadku, gdy wytrzymałość i wytrzymałość konstrukcyjna są istotne, zwykle wybierana jest stal odlewana.Żelazo gięte / żelazo SG można rozważyć, gdy odporność na zużycie i trwałość powierzchni odlewu są kluczowymi problemamiOstateczny materiał powinien być potwierdzony zgodnie z załadunkiem projektowym, specyfikacją klienta i wymaganiami inspekcyjnymi.

P3: Czy można dostarczyć UT, MT, FEA i certyfikaty?

A3: Tak, obliczenia UT, MT, FEA, certyfikat materiału, certyfikat producenta, certyfikat śrubki kotwicowej oraz inspekcja klasy / strony trzeciej mogą być zorganizowane zgodnie z wymaganiami projektu.Metoda kontroli, kryteria akceptacji i zakres certyfikatu należy potwierdzić przed cytowaniem.
