Spawany Flipper Delta HHP Anchor dla Offshore Mooring Systems.

Spawanowana kotwica Flipper Delta HHP do systemów cumowniczych na morzu | 300–27 500 kg

Przegląd produktu

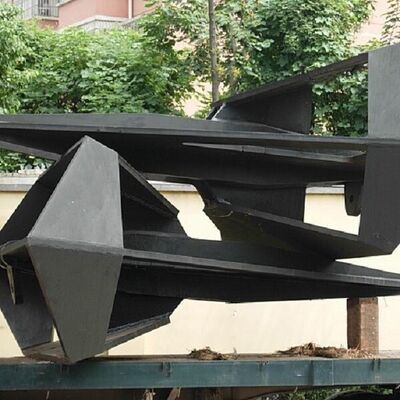

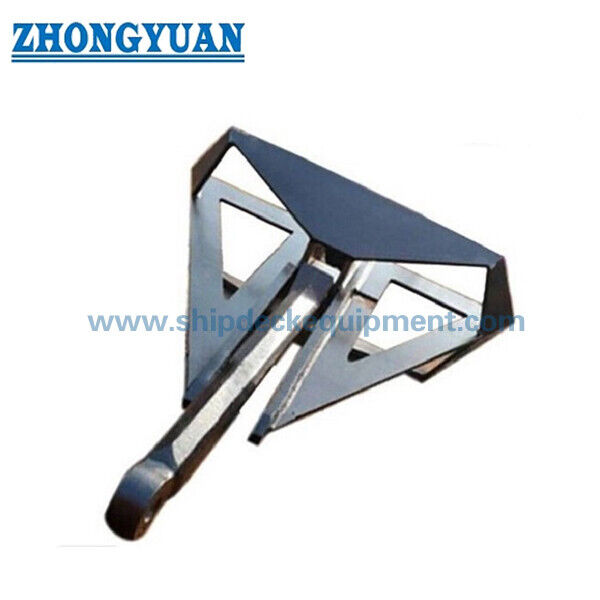

Spawana kotwica Flipper Delta o wysokiej sile trzymania jest dostarczana do projektów cumowniczych na morzu, pogłębiania, boj cumowniczych i konstrukcji pływających, gdzie kluczowe czynniki wyboru obejmują penetrację dna morskiego, efektywność trzymania, połączenie kotwicy z łańcuchem, obsługę transportową i certyfikację projektu. Jej otwarta, spawana konstrukcja łączy szeroki zespół łopat, trzon i strukturę stabilizującą, aby wspierać kontrolowane osadzanie i penetrację w odpowiednich glebach dna morskiego.

Niniejsza strona obejmuje nominalne masy kotwic od 300 do 27 500 kg, wykorzystując wymiary A–F z dostarczonych danych katalogowych. Nominalna masa kotwicy nie jest bezpośrednim wskaźnikiem zdolności trzymania. Ostateczny wybór powinien opierać się na analizie cumowania projektu, wymaganym obciążeniu trzymającym, danych dotyczących dna morskiego lub geotechnicznych, kącie liny cumowniczej, metodzie instalacji, interfejsie kotwicy i ogniwa łańcucha, zatwierdzonym rysunku producenta oraz wymaganym zakresie inspekcji klasyfikacyjnej lub strony trzeciej. Produkt jest dostarczany za pośrednictwem wykwalifikowanych partnerów fabrycznych kotwic; źródło produkcji i zakres certyfikatu są potwierdzane dla każdego zamówienia.

Szybka specyfikacja

• Typ produktu: Spawana kotwica Flipper Delta o wysokiej sile trzymania → otwarta konfiguracja łopat dla systemów kotwiczenia na morzu i związanych z pogłębianiem.
• Zakres masy nominalnej: 300–27 500 kg → szeroki zakres wyboru dla tymczasowych lub stałych układów cumowniczych specyficznych dla projektu.
• Konstrukcja: Spawany zespół łopat i trzonu z blachy → gatunek materiału, szczegóły spawania, NDT i tolerancje wymiarowe muszą być zgodne z zatwierdzonym rysunkiem.
• Zasada trzymania: Obszar osadzonych łopat mobilizuje opór dna morskiego → rzeczywista zdolność trzymania zależy od gleby, głębokości penetracji, kąta liny, instalacji i analizy cumowania.
• Połączenie kotwicy z łańcuchem: Wymiar połączenia F jest zawarty w dostarczonej tabeli → ostateczna zgodność szekli, obrotnicy, ogniwa końcowego i łańcucha musi być sprawdzona na podstawie rysunku.
• Obsługa i transport: Dostępne mogą być układy demontażu lub dostawy w częściach → metoda montażu i wymagania dotyczące stojaka na kotwicę zależą od wybranego projektu fabrycznego.
• Obróbka powierzchni: Czarna powłoka bitumiczna, farba antykorozyjna lub powłoka określona w projekcie → ostateczny system powinien uwzględniać uszkodzenia transportowe, służbę zanurzeniową i wymagania inspekcyjne.
• Certyfikacja: Inspekcja klasyfikacyjna i certyfikaty mogą być zaaranżowane zgodnie z zatwierdzonym projektem i zakresem zamówienia → nie wszystkie certyfikaty towarzystw są dostarczane automatycznie.

Główne parametry techniczne

Przewodnik wyboru i zapytania dotyczącego cumowania na morzu

Krok 1: Potwierdź zastosowanie: jednostka morska, pogłębiarka, boja cumownicza, zestaw budowlany, konstrukcja pływająca, cumowanie tymczasowe lub cumowanie stałe, wraz z głębokością wody i zamierzonym okresem eksploatacji.

Krok 2: Podaj wymagane obciążenie trzymające kotwicy z analizy cumowania projektu, w tym przypadek obciążenia projektowego, współczynniki bezpieczeństwa, naprężenie wstępne, typ liny cumowniczej i, jeśli dostępne, podstawę środowiskową.

Krok 3: Podaj informacje o dnie morskim lub geotechniczne, w tym typ gleby, profil warstw, dane dotyczące wytrzymałości lub gęstości, nachylenie dna morskiego i znane przeszkody, ponieważ penetracja i wydajność trzymania zależą od gleby.

Krok 4: Potwierdź nominalną masę kotwicy, zatwierdzoną geometrię kotwicy, ustawienie łopat względem trzonu, metodę obsługi kotwicy, gatunek i średnicę łańcucha, ogniwo końcowe, szeklę, obrotnicę i wymagane wymiary połączenia.

Krok 5: Potwierdź gatunek materiału, standard wykonania, procedurę spawania, zakres NDT, tolerancję wymiarową, znakowanie, identyfikowalność, ochronę przed korozją oraz czy wymagany jest demontaż transportowy lub stojak na kotwicę.

Krok 6: Potwierdź zakres zatwierdzenia i testów przed wyceną: zatwierdzony rysunek, oznaczenie HHP lub inne oznaczenie klasyfikacyjne, test obciążeniowy, certyfikaty materiałowe, certyfikat producenta, obecność inspektora i pakiet dokumentacji końcowej.

Krok 7: Podaj ilość, nazwę projektu lub statku, miejsce dostawy, wymaganą datę dostawy, ograniczenia pakowania, ograniczenia podnoszenia i obsługi oraz odpowiedni rysunek cumowania lub rysunek ogólny.

Konstrukcja i połączenie kotwicy

Spawany zespół otwartych łopat | Centralny trzon | Geometria korony/zawiasu i stabilizacji | Punkt połączenia łańcucha lub szekli | Ustawienie łopat specyficzne dla projektu | Opcjonalny układ demontażu transportowego | Powłoka ochronna

Charakterystyka penetracji, trzymania i obsługi

• Konstrukcja z otwartymi łopatami pozwala na przepływ gleby dna morskiego wokół kotwicy podczas osadzania i wspiera stopniową penetrację, gdy geometria jest dopasowana do warunków glebowych.
• Stosunkowo duży efektywny obszar łopat rozwija opór gleby po osadzeniu, co jest główną podstawą koncepcji wysokiej siły trzymania.
• Geometria stabilizująca ma na celu zmniejszenie niekontrolowanego toczenia i pomoc łopatom w utrzymaniu odpowiedniego kierunku penetracji podczas ciągnięcia osadzającego.
• Rzeczywista zdolność trzymania nie jest określana wyłącznie przez masę kotwicy; jest ona uzależniona od profilu gleby, głębokości penetracji, kąta łopat, podnoszenia liny, obciążenia instalacyjnego, geometrii kotwicy i wybranych współczynników bezpieczeństwa projektowego.
• Układ łopat względem trzonu powinien być wybrany lub potwierdzony dla dna morskiego projektu i zatwierdzonego projektu. Kotwica katalogowa nie powinna mieć przypisanej uniwersalnej wartości trzymania bez weryfikacji projektu.
• Rozmieszczenie, test obciążeniowy, podnoszenie, obsługa pokładowa i transport wymagają procedury obsługi kotwicy specyficznej dla projektu, dopasowanej do masy kotwicy, wyposażenia statku, punktów podnoszenia i układu połączenia.

Kontrola produkcji, testowania i dostawy

• Spawanie wymaga kontrolowanego cięcia blachy, formowania, dopasowania, wyrównania trzonu i łopat oraz kontroli wymiarowej, aby zachować zatwierdzoną geometrię.
• Dostarczona specyfikacja wymienia stal miękką i stal nierdzewną; ostateczny gatunek, właściwości mechaniczne, spawalność, ciągliwość, dodatek na korozję i akceptacja klasyfikacyjna muszą być potwierdzone. Kotwice HHP zazwyczaj zależą od zatwierdzonych specyfikacji materiałów o wysokiej wytrzymałości lub wysokiej wytrzymałości na rozciąganie, a nie od ogólnego opisu materiału.
• WPS/PQR, kwalifikacja spawacza, kontrola podgrzewania i dopływu ciepła oraz NDT krytycznych spoin powinny być zgodne z zatwierdzonym planem produkcji i inspekcji klasyfikacyjnej.
• Test obciążeniowy, weryfikacja siły trzymania, testy materiałowe i obecność inspektora zależą od projektu i klasy. Powinny być one zdefiniowane przed zakupem i nie są zakładane jako standardowe dostawy.
• Połączenie łańcucha musi być sprawdzone jako kompletna ścieżka obciążenia, w tym połączenie kotwicy, sworzeń szekli, ogniwo końcowe, obrotnica lub przedłużacz, gatunek łańcucha i wszelkie przejścia wymiarowe.
• Ponieważ produkt ten jest dostarczany za pośrednictwem partnerów fabrycznych kotwic, oferta powinna zawierać informacje o źródle produkcji, zatwierdzonym rysunku, wystawcy certyfikatu, zakresie testów i identyfikowalności dokumentów mających zastosowanie do oferowanej kotwicy.

Niestandardowe atrybuty

• Typ produktu: Spawana kotwica Flipper Delta HHP → spawana kotwica z otwartymi łopatami do zastosowań cumowniczych na morzu i związanych z pogłębianiem.
• Status dostawy: Dystrybutor / dostawa projektowa → produkt jest pozyskiwany od wykwalifikowanych producentów kotwic i nie jest prezentowany jako produkt wytwarzany wewnętrznie.
• Masa nominalna: 300–27 500 kg → wybór na podstawie obliczonej wymaganej siły trzymania, warunków dna morskiego, metody instalacji i zatwierdzonego projektu kotwicy.
• Konstrukcja: Spawana konstrukcja stalowa → krytyczna geometria, jakość spawania, NDT i kontrola wymiarowa są zgodne z zatwierdzonym rysunkiem i planem inspekcji.
• Materiał: Stal miękka / zatwierdzona przez projekt stal o wysokiej wytrzymałości; stal nierdzewna do potwierdzenia → dokładny gatunek i akceptacja klasyfikacyjna są wymagane przed zamówieniem.
• Zdolność trzymania: Specyficzna dla projektu → masa nominalna nie może być bezpośrednio przeliczana na gwarantowaną siłę trzymania bez weryfikacji cumowania i geotechnicznej.
• Połączenie łańcucha: Wymiar F plus zatwierdzone szczegóły złącza → średnica łańcucha, gatunek, ogniwo końcowe, szekla i obrotnica muszą być potwierdzone jako jeden system.
• Obróbka powierzchni: Czarna farba bitumiczna, farba antykorozyjna lub niestandardowa powłoka → ostateczna powłoka i inspekcja są zgodne z ekspozycją projektu i specyfikacją.
• Wymaganie certyfikatu: Dostępne zgodnie z zakresem projektu → zatwierdzony projekt, test obciążeniowy, inspekcja klasyfikacyjna i dokumentacja muszą być określone w specyfikacji zakupu.

Jak to działa

Kotwica jest rozmieszczana z łopatami skierowanymi w stronę dna morskiego → Kontrolowane ciągnięcie osadzające stabilizuje i obraca kotwicę w kierunku penetracji → Otwarta geometria łopat wchodzi w glebę → Osadzony obszar łopat mobilizuje opór dna morskiego → Obciążenie cumownicze przenosi się przez trzon i złącze na łańcuch kotwicy → Podnoszenie odbywa się zgodnie z zatwierdzoną procedurą obsługi kotwicy

Zastosowania

Tymczasowe systemy cumownicze na morzu | Pogłębiarki i zestawy budowlane morskie | Boje cumownicze | Pływające pontony i konstrukcje morskie | Jednostki morskie podlegające projektowi | Zestawy kotwicy i łańcucha zamienne

Certyfikaty i zakres dostawy

Inspekcja klasyfikacyjna i certyfikacja mogą być zaaranżowane zgodnie z zatwierdzonym typem lub projektem, zatwierdzeniem producenta, identyfikowalnością materiałów, wymogiem testu obciążeniowego i obecnością inspektora. Dostępność zależy od potwierdzenia zamówienia i zatwierdzenia klasyfikacyjnego; wszystkie wymienione certyfikaty nie są dostarczane automatycznie.

Certyfikacja: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certyfikat testu producenta.

Opcjonalny skoordynowany zakres dostawy może obejmować łańcuch kotwicy, szeklę kotwiczną typu D lub złącze projektowe, obrotnicę/przedłużacz, stojak na kotwicę, certyfikaty testowe, plan pakowania i układ transportowy, w zależności od potwierdzonych specyfikacji.

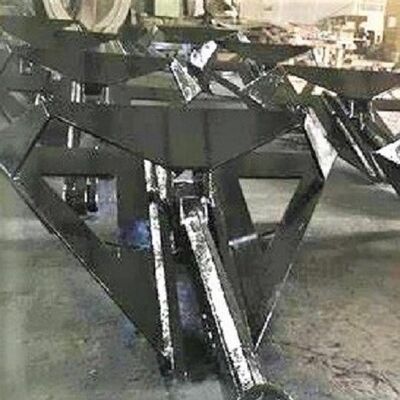

Rysunek i zdjęcia

FAQ

P1: Jak należy wybrać odpowiednią masę kotwicy Flipper Delta?

O1: Użyj wymaganej siły trzymania z analizy cumowania wraz z danymi dotyczącymi dna morskiego, kątem liny, metodą instalacji, geometrią kotwicy i współczynnikami bezpieczeństwa projektu. Nominalna masa kotwicy jest tylko jednym z elementów wyboru i nie powinna być traktowana jako gwarantowana zdolność trzymania.

P2: Czy opis HHP zapewnia uniwersalną wartość siły trzymania?

O2: Nie. HHP to kategoria projektu lub zatwierdzenia kotwicy, a nie pojedyncza wartość w kN, która ma zastosowanie do każdego dna morskiego i instalacji. Oferowany projekt, zatwierdzona podstawa testowa, warunki glebowe, penetracja i wymagania klasyfikacyjne muszą być potwierdzone dla projektu.

P3: Czy kotwica i łańcuch kotwicy mogą być dostarczone jako dopasowany zestaw?

O3: Tak, dostawa może być skoordynowana, gdy podane zostaną średnica i gatunek łańcucha, całkowita długość, ogniwa końcowe, szekle, obrotnice, zakres testu obciążeniowego i certyfikatu, ochrona przed korozją, pakowanie i wymagania dotyczące dostawy. Rysunek połączenia kotwicy musi zostać sprawdzony przed ostateczną wyceną.
