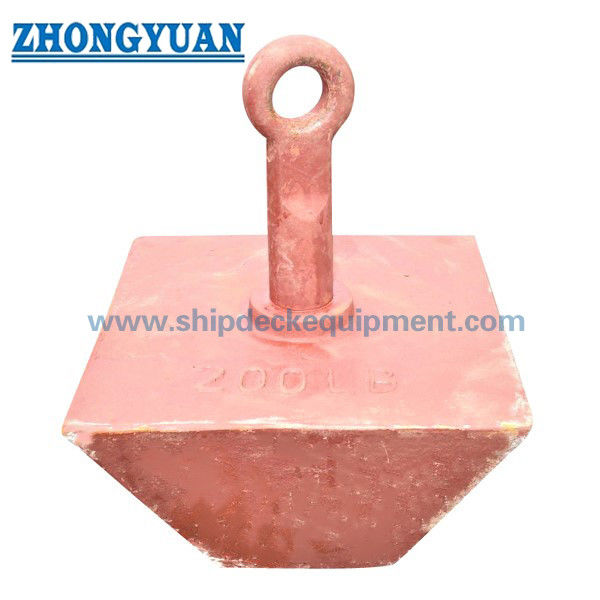

Wlewane stalowe kotwicowanie. Stałe kotwicowanie na twarde / skaliste dno

Wlewane stalowe kotwicę do kotwiczenia.

Przegląd produktu

Wyrzucony żelazny kotwicza jest kompaktowym stałym kotwicza używany do kotwiczenia bojów, kotwiczenia małych statków, punktów kotwiczenia łodzi roboczych, systemów pływających doków, obiektów morskich w pobliżu brzegu,i inne układy kotwiczenia i łańcucha w przypadku stanów dna morskiego, masę kotwicy, rozmiar łańcucha, ochronę przed korozją i zakres kontroli muszą być potwierdzone razem.Pomaganie kotwicy ugryźć w twarde, skaliste, piaszczyste lub mieszane dno, gdy obciążenie linii mocowania jest stosowane we właściwym kierunku.

Niniejsza strona jest przygotowana dla kotwic o kształcie dostarczanych w stali odlewanej, żeliwa odlewanej lub stali nierdzewnej w zależności od wymagań projektu. The short shank and large connection eye are important purchasing points because they help reduce chain wrap-up in shallow or tidal areas and allow the anchor to be matched with a proper shackle and chainPojemność, waga kotwicy, rozmiar oka, testy dowodowe i zakres certyfikatów nie są ustalone na podstawie dostarczonych danych i powinny być potwierdzone przed cytowaniem.

Szybkie specyfikacje

• Rodzaj produktu: kotwica kotwicowa → kompaktowa, stała kotwica kotwicowa do układów kotwicowych z łańcuchem.twarde / skaliste / piaszczyste / mieszane dno → ostateczna przydatność zależy od badania dna morskiego, ciężar kotwicy, zakres łańcucha i obciążenie kotwiczenia.
• Opcje materiału: odlewana stal, żelazo lub odlewana stal nierdzewna → wybierz zgodnie z wymaganiami dotyczącymi masy, środowiska korozyjnego i zakresu certyfikatu.
• Cecha konstrukcyjna: ciało z krótką łopatą i górnym okiem → wspiera połączenie łańcucha i pomaga zmniejszyć zawinięcie łańcucha w płytkiej lub pływowej wodzie.
• Obsługa powierzchni: galwanizacja na gorąco, czarna farba bitumowa, farba antyrostyczna lub dopasowane wykończenie → wybrane zgodnie z wymaganiami ekspozycji na morze i żywotności.
• Punkt podłączenia: należy potwierdzić wielkość oczka o dużej średnicy → przed produkcją należy sprawdzić rozmiar kajdanki, średnicę łańcucha i dopuszczalny zużycie.
• Uwaga do dostaw: kotwica może być dostarczana samodzielnie lub wraz z łańcuchem / kajdankiem, jeżeli jest to określone → należy potwierdzić kompletny interfejs systemu mocowania.
• Dane dotyczące obciążenia i badania: należy potwierdzić → nie należy zgłaszać SWL, mocy utrzymania, obciążenia dowodowego lub obciążenia badawczego bez wymogu obliczeń projektowych lub badań.

Główne parametry techniczne

Przewodnik do wyboru i zapytania

Krok 1: Potwierdzenie typu kotwicy: kotwica mocowana z odlewanej stali / żelaza odlewanego / odlewanej stali nierdzewnej.

Krok 2: Potwierdzenie stanu dna morskiego: twardy kamień, mieszanka skał i piasku, piasek, błoto, żwir, obszar pływowy lub inny stan dna z badania terenu.

Krok 3: Potwierdzić wymaganą wagę kotwicy, jej wielkość ogólną, średnicę oczka, średnicę łańcucha, rozmiar kajdanki oraz to, czy kotwica jest częścią kompletnego układu mocowania.

Krok 4: Potwierdzenie układu kotwiczenia: bója / pływający dok / mały statek / łódź robocza / obiekt w pobliżu brzegu, głębokość wody, prąd, wiatr, fala i zakres łańcucha, jeśli jest dostępny.

Krok 5: Potwierdzenie klasy materiału, obróbki powierzchni, dopuszczalności do korozji, systemu ocynkowania lub lakierowania oraz oczekiwanego środowiska eksploatacyjnego.

Krok 6: Potwierdzenie wymogów dotyczących kontroli i certyfikatów: certyfikat materiału, certyfikat producenta, badanie obciążenia dowodem, świadek klasy lub inny dokument specyficzny dla projektu.

Krok 7: Podaj ilość, miejsce dostawy, wymagany czas dostawy, rysunek lub zdjęcie, jeżeli są dostępne, oraz wszelkie wymagania dotyczące instalacji lub pobierania na miejscu.

Struktura

cast body | Compact lower edges and corners | Short shank / top neck | Large chain connection eye | Smooth dressed eye area | Cast steel / cast iron / stainless steel material option | Hot dip galvanized, malowane bitumem, malowane antyrostyczne lub określone wykończenie

Zalety związane z załadunkiem i inżynierią

• Formularz przedstawia skoncentrowaną krawędź kopania do dna morskiego, która pomaga kotwicy rozpocząć ustawianie się, gdy obciążenie kotwiczenia jest stosowane we właściwym kierunku.
• Ponieważ kotwicę osadza się w odpowiednim materiale dna morskiego, szerokie powierzchnie mogą zwiększyć odporność gleby i efekt ssania; rzeczywista wydajność utrzymania nadal zależy od stanu dna, masy kotwicy,zakres łańcucha, i kierunku ładowania.
• The dense cast metal body provides effective underwater weight and compact geometry for permanent mooring applications where concrete blocks or simple deadweights may be less efficient for the same deck-handling volume.
• Krótki łup pomaga zmniejszyć zakręt łańcucha w porównaniu z formami kotwicy z dłuższym łupem, co jest przydatne w płytkich wodach, wahaniach pływowych lub obszarach, w których ruch łańcucha wokół kotwicy musi być ograniczony.
• Przed produkcją należy potwierdzić średnicę oka, promień krawędzi, dopuszczalność zużycia i ochronę przed korozją.
• W zależności od wymogów projektu można wybrać materiał ze stali odlewanej, żeliwa odlewanej lub stali nierdzewnej; nie należy przyjmować klasy materiału i poziomu certyfikatu bez potwierdzenia zamówienia.
• Galwanizacja na gorąco, czarna farba bitumowa, farba antyrostyczna lub indywidualna powłoka mogą być wybierane zgodnie z środowiskiem korozyjnym, metodą instalacji i planowanym planem konserwacji.

Atrybuty niestandardowe

• Nazwa produktu: Ankarz mocowania → stosowany do trwałego mocowania i układów kotwiczenia i łańcucha, nie jako certyfikowany produkt podnoszący.
• Materiał: stal odlewana / żelazo odlewane / stal odlewana → stopień końcowego materiału, trasa odlewania i zakres certyfikatu należy potwierdzić przed oferowaniem.
• Warunki dna morskiego: twarde / skaliste / piaszczyste / mieszane dno → rzeczywistą przydatność należy sprawdzić przy lokalnym badaniu dna i projektowaniu kotwiczenia.
• Połączenie: Duże górne oko → musi odpowiadać łańcuchowi, kajdanom, dopuszczalnemu zużyciu i praktyce montażowej.
• Obsługa powierzchniowa: galwanizowana na gorąco / czarna farba bitumowa / farba antyrostyczna / dostosowana → wybrana według ekspozycji na korozję i docelowego okresu trwania.
• Wydajność utrzymania: Należy potwierdzić → nie używać samej masy suchego kotwiczenia jako gwarantowanej mocy utrzymania.
• Badanie: do potwierdzenia → przed zamówieniem należy uzgodnić próbę obciążenia, próbę ciągnięcia, próbę utrzymania lub inspekcję wizualną/wymiarową.
• Wymóg certyfikatu: Dostępny zgodnie z zakresem zamówienia → certyfikat klasy, certyfikat materiału, certyfikat producenta lub raport świadka należy potwierdzić przed produkcją.

Jak to działa

Anchor is lowered with chain and shackle → Pyrmid edge contacts the seabed → Mooring load encourages the anchor to bite and settle → Broad cast body and seabed resistance help hold the mooring system → Chain, łańcuchy, noszenie oczu, powłoka i stan dna morskiego są sprawdzane zgodnie z planem konserwacji

Wnioski

Permanent mooring buoys | Workboat mooring points | Small vessel mooring systems | Floating dock and marina moorings | Nearshore marine facilities | Hard / rocky / sandy bottom mooring locations | Anchor and chain supply projects

Certyfikacje i zalety

Certyfikaty mogą być zorganizowane zgodnie z wymaganiami projektu, identyfikowalnością materiału, zakresem inspekcji, wymaganiami testowymi i procedurą zatwierdzenia przez społeczeństwo klasowe.

Certyfikacja: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certyfikat badawczy producenta.

Rysunek i zdjęcia

Częste pytania

P1: Czy kotwica mocowania jest odpowiednia dla twardego lub skalistego dna?

Odpowiedź 1: W przypadku dna twardego, skalistego, piaszczystego lub mieszanego można go uznać, gdy sprawdzane są waga kotwicy, układ łańcucha, głębokość wody, lokalny prąd i obciążenie kotwiczenia.Wybór końcowy powinien zostać potwierdzony przez projektanta lub inżyniera projektu mocowania w zależności od stanu terenu..

P2: Czy siłę przytrzymania można obliczyć wyłącznie na podstawie masy kotwicy?

Odpowiedź 2: Nie. Waga kotwicy jest ważna, ale jej wydajność zależy również od rodzaju dna morskiego, stanu zakopania lub ustawienia, zakresu łańcucha, kierunku ładowania, prądu, fali i jakości instalacji.Nie należy publikować gwarantowanej mocy utrzymania, chyba że potwierdzi się podstawę obliczenia lub badania..

P3: Jakie informacje są wymagane przed cytowaniem?

A3: Potwierdź masę kotwicy, wymiary całkowite, średnicę oka, jakość materiału, obróbkę powierzchni, rozmiar łańcucha i kajdan, ilość, stan dna morskiego, wymóg certyfikatu, miejsce dostawy,i czy wymagane jest badanie dowodów lub inspekcja świadka klasy.
