Łańcuch kotwicowy dla statków U1 U2 U3

Łańcuch kotwicowy dla statków U1 U2 U3

Przegląd produktu

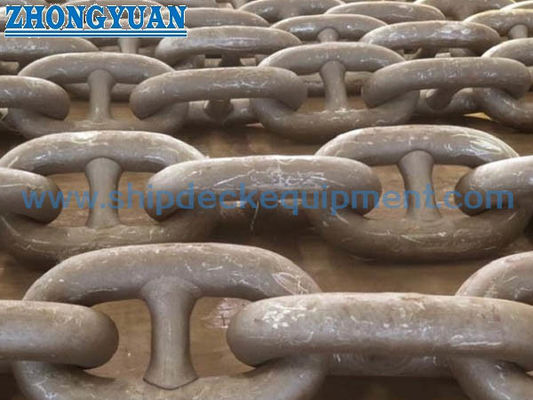

The stud-link marine anchor chain is a flash-butt welded chain cable supplied for ship anchoring systems. Each common link contains a centrally fitted stud that supports the link geometry.pomaga ograniczyć nadmierne deformacje i skręcanieŁańcuch jest wybrany jako część całego układu kotwiczenia, w tym kotwiczenia, wiatraka, zatykacza łańcuchowego, rury hawse,Chain locker and connecting accessories (słupka łańcuchowa i akcesoria łączące).

The supplied range is 12.5×70 mm in U1, U2 and U3 grades, with shot lengths normally ordered between 25.0 m and 27.5 m. ISO 1704:2022 zapewnia uznaną bazę wymiarową dla stud-link anchor chains., while applicable classification rules and IACS UR W18 provide requirements for approved manufacture, materials, heat treatment, proof testing, breaking-load testing, marking and certification. W tym celu należy ustalić, czy urządzenie jest zgodne z normami klasyfikacji.Ta strona dotyczy łańcucha kotwicowego statkuOferta jest dostępna w systemie R3, R3S, R4 i wyższym.

Szybkie specyfikacje

• Typ produktu: Stud-link marine anchor chain → used between the ship's anchor and windlass / chain locker anchoring arrangement.
• Konstrukcja: Flash-butt welded rolled-steel links with fitted studs → supports link shape and stable cable-lifter engagement.
• Opcje stopnia: U1/U2/U3 → final grade follows vessel equipment calculation, class rule and approved chain-works scope.
• Nominal diameter: 12.5×70 mm → detailed approved dimensions and mass must be confirmed against the manufacturer's class drawing.
• Strzał długości: 25.0 ̇ 27.5 m according to order → 27.5 m is the standard chain length referenced for class proof-load testing in IACS UR W18.
• Testing basis: dimensional inspection, proof-load test, breaking-load test and grade-dependent mechanical tests → survey scope is confirmed before production. Testing basis: dimensional inspection, proof-load test, breaking-load test and grade-dependent mechanical tests → survey scope is confirmed before production. Testing basis: inspekcja wymiarowa, test dowodu obciążenia, test przerywania obciążenia i testy mechaniczne zależne od klasy → zakres badania potwierdzony jest przed produkcją.
• Warunki powierzchni: czarno pomalowane, grit-blasted or hot-dip galvanized when accepted by the project and class → powłoka jest stosowana po wymaganej inspekcji i testowaniu.
• Status dostaw: sourced from class-approved chain manufacturers → klasy certyfikat, maker documents and material traceability are arranged according to the purchase scope. status dostaw: sourced from class-approved chain manufacturers → klasy certyfikat, maker documents and material traceability are arranged according to the purchase scope.

Główne parametry techniczne

Przewodnik do wyboru i zapytania

Krok pierwszy:Potwierdź, że wymóg dotyczy łańcucha kotwicowego statku, a następnie dostarcz typ statku, klasę społeczeństwa, numer sprzętu lub dane o układzie kotwiczenia.

Krok 2:Potwierdź nominalną średnicę i stopień U1, U2 lub U3 z klasy zatwierdzonego obliczenia sprzętu, specyfikacji kotwicy i wymiarów windlass cable-lifter.

Krok trzeci:Potwierdź całkowitą długość łańcucha, długość na strzał, odd-number link arrangement where required, and the required end links, enlarged links, Kenter joining shackles, swivel or anchor shackle.

Krok czwarty:Potwierdź warunki obróbki cieplnej, wykończenie powierzchni, oznakowanie i czy łańcuch zastępczy musi pasować do istniejącego łańcucha, kieszeni dzikiego kota i zestawu akcesoriów na pokładzie.

Krok 5:Potwierdź zakres inspekcji i certyfikatów: nominated class society, survey attendance, material traceability, proof/break tests, mechanical tests and any additional NDT requirement.

Krok 6:Zapewnij ilość, miejsce dostawy, wymagany czas dostawy, wymaganie pakowania i istniejący certyfikat łańcucha, rysunek lub jasne zdjęcia wymiarowe, gdy są dostępne.

Struktura

Flash-butt welded common links | Centrally fitted steel studs | Link crown and weld zone | Chain shot | End link and enlarged link | Kenter joining shackle | Swivel / anchor shackle according to anchoring arrangement

Zalety produkcji, badań i identyfikowalności

• Łańcuch jest dostarczany z zakładów zatwierdzonych przez nominowane stowarzyszenie klasyfikacyjne dla zamówionej klasy, średnicy, trasy produkcji i warunków obróbki cieplnej.
• Rolled bar identification and heat-number control maintain traceability from incoming chain steel through link forming, flash-butt welding, heat treatment, testing and final certification (Identyfikacja barów zwiniętych i kontrola liczby ciepła utrzymują identyfikowalność od wchodzącej stali łańcuchowej poprzez tworzenie linków, spawanie błyskawiczne, obróbkę cieplną, testowanie i ostateczną certyfikację).
• Prężnica, długość pięciu linków, pozycja studów, dopasowanie studów i tolerancje wymiarowe są kontrolowane zgodnie z ISO 1704 lub klasą zatwierdzoną.
• Flash-butt weld parameters and flash removal are production-critical points; the weld area is visually examined before coating, with additional inspection arranged only when specified. Parametry złącza błyskawicznego i usunięcie błyskawicznego są punktami krytycznymi w produkcji; obszar złącza jest wizualnie badany przed powleczeniem, z dodatkową inspekcją zorganizowaną tylko wtedy, gdy jest on określony.
• Pozycja i dopasowanie studów są sprawdzane, aby uniknąć niedopuszczalnego przesunięcia lub luźnego siedzenia.
• Każda długość łańcucha o długości 27,5 m jest testowana zgodnie z obowiązującą procedurą klasy; próbki ładunku rozbioru i testy mechaniczne zależne od stopnia są podejmowane zgodnie z zatwierdzonym planem badania.
• Zakończone długości łańcucha są oznaczone stopniem, numerem certyfikatu i stemplem społeczeństwa, gdy klasy są certyfikowane, co pozwala na powiązanie dostarczonych zdjęć z testem i dokumentacją materiałową.

Atrybuty niestandardowe

• Standard: ISO 1704:2022 / applicable class rule → confirm the dimensional standard and class edition stated in the purchase specification. Standard: ISO 1704:2022 / applicable class rule → confirm the dimensional standard and class edition stated in the purchase specification. Standard: ISO 1704:2022 / applicable class rule → potwierdź wymiarowy standard i edycję klasy określony w specyfikacji zakupu.
• Grade: U1/U2/U3 → grade determines material properties, heat treatment and certified proof/breaking loads. Grade: U1/U2/U3 → grade determines material properties, heat treatment and certified proof/breaking loads. Grade: U1/U2/U3 → grade determines material properties, heat treatment and certified proof/breaking loads. Grade: U1/U2/U3 → grade determines material properties, heat treatment and certified proof/breaking loads. Grade: U1/U2/U3 → grade determines material properties, heat treatment and certified proof/breaking loads.
• Średnica: 12,5 ̇70 mm → final size is selected by vessel anchoring equipment requirements, not by chain weight alone.
• Strzał długość: 25.0 ̇ 27.5 m → special length and end-link configuration are subject to chain-works and class confirmation.
• Surface Finish: Black paint / grit-blasted / hot-dip galvanized → coating must be compatible with the required inspection sequence and project specification.
• Accessories: Joining shackle / end link / enlarged link / swivel / anchor shackle → supply as a matched grade and diameter system when required.
• Certification: According to nominated class and approved works scope → Certificate availability is confirmed before order, not assumed for every stock chain. Certyfikat jest dostępny przed zamówieniem, nie przyjmuje się go dla każdego łańcucha zapasów.

Jak to działa

Anchor is deployed → Stud-link chain runs through the hawse pipe and windlass cable lifter → Studs support link geometry and stable pocket engagement → Chain tension is controlled by the windlass brake and chain stopper → Anchor is recovered and chain is washed and stowed in the chain locker

Wnioski

Cargo ships | Bulk carriers | Tankers | Container ships | General cargo vessels | Workboats | Newbuilding anchoring systems | Replacement anchor-chain shots | Spare chain lengths and certified accessories

Certyfikacje i zalety

Classification certification can be arranged through the approved chain manufacturer according to the ordered grade, diameter, heat treatment, test scope and survey plan. Certyfikacja klasyfikacji może być zorganizowana przez zatwierdzonego producenta łańcucha zgodnie z zamówioną klasą, średnicą, obróbką cieplną, zakresem badań i planem badania.IACS ustanawia jednolite wymagania techniczneIndywidualne stowarzyszenie klasyfikacyjne przeprowadza lub akceptuje badania i wydaje stosowne certyfikaty produktów.

Certyfikacja: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certyfikat badawczy producenta.

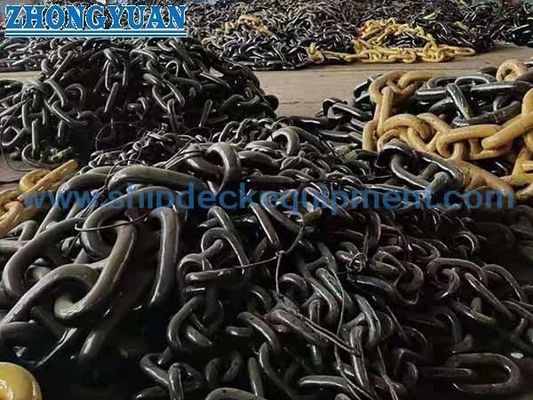

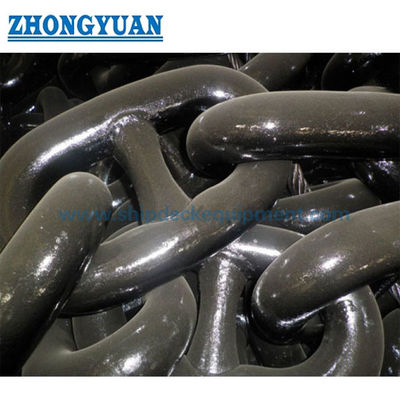

Rysunek i zdjęcia

Częste pytania

Q1: How should U1, U2 or U3 anchor-chain grade be selected?

A1: Użyj klasy zatwierdzonego sprzętu kotwicowego statku, średnicy łańcucha, specyfikacji kotwicy i windlass cable-lifter design.A higher grade should not be substituted automatically because the complete chain. Wyższy stopień nie powinien być zastępowany automatycznie, ponieważ kompletny łańcuchAkcesoria, windlass i zatwierdzenie klasy muszą pozostać zgodne.

Q2: Czy UT i MT są wykonywane na każdym zdjęciu łańcuchowym?

Standard class scope includes dimensional inspection, proof-load testing, breaking-load testing. Standard class scope includes dimensional inspection, proof-load testing, breaking-load testing. Standard class scope includes dimensional inspection, proof-load testing, breaking-load testing. Standard class scope includes dimensional inspection, proof-load testing, proof-load testing, breaking-load testing. Standard class scope includes dimensional inspection, proof-load testing, proof-load testing, breaking-load testing.Visual examination of the flash-butt weld and grade-dependent mechanical tests. Badania mechaniczne zależne od stopniaUT, MT lub inne NDT powinny być określone w zapytaniu i uzgodnione z producentem i społeczeństwem klasy.

Czy ten łańcuch U1/U2/U3 może być używany jako stały łańcuch mooring?

R3, R3S, R4, R4S i wyższe mają różne materiały, wytrzymałość, zmęczeniewymagania produkcyjne i certyfikacyjne i powinny być wymienione jako oddzielny produkt.

Drawing of Class Approval U1 U2 U3 Flash Butt Welded Stud Link Marine Anchor Chain
