Akcesoria do łańcuchów kotwicowych ze stali kuwanej i odlewanej do systemów kotwiczenia morskich i morskich
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Zhongyuan Marine Equipmen |
| Orzecznictwo: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Numer modelu: | Standardowy lub dostosowany |
Zapłata:
| Minimalne zamówienie: | 1 jednostka |
|---|---|
| Cena: | Based on quotation |
| Szczegóły pakowania: | Eksportuj standardową paletę lub niestandardowe opakowanie |
| Czas dostawy: | Na podstawie wymagań projektu |
| Zasady płatności: | T/T, akredytywa |
| Możliwość Supply: | Produkcja zindywidualizowana w oparciu o wymagania projektu |
|
Szczegóły informacji |
|||
| Tworzywo: | Kucie, odlewanie, pręt walcowany | Średnica: | 12,5 mm do 162 mm |
|---|---|---|---|
| Skończyć: | Malowane na czarno lub cynkowane ogniowo | Stopień: | U2, U3, RQ3/NVR3, RQ3S/NVR3S, RQ4/NVR4 |
| Certyfikat morski: | CCS, ABS, LR, NK, RS, DNV-GL, KR, BV, RINA | ||
| Podkreślić: | Akcesoria do łańcuchów kotwicznych do szekli boi,akcesoria do łańcuchów kotwicznych ISO9001,łańcuchy kotwiczne i łańcuchy kotwiące CCS |
||
opis produktu
Akcesoria do łańcuchów kotwicowych ze stali kuwanej i odlewanej do systemów kotwiczenia morskich i morskich
Przegląd produktu
Niniejsza gama produktów obejmuje stalowe akcesoria do łańcuchów kotwicowych stosowane do łączenia, kończenia, obracania, powiększania lub dostosowywania zespołów łańcuchowych w systemach kotwiczenia statków i systemach mocowania na morzu.Dostępne produkty obejmują kajdanki Kenter, łączące łańcuchy, łańcuchy końcowe, obrotowe, obrotowe łańcuchy, bojowe łańcuchy, grupy obrotowe, płyty, łącza wspólne, powiększone, końcowe i komponenty łączące specyficzne dla projektu.
Akcesoria są dostarczane za pośrednictwem wykwalifikowanych partnerów w produkcji łańcucha kotwicowego, a nie są przedstawiane jako produkty wytwarzane we własnym przedsiębiorstwie.klasy łańcuchowej, geometria łącza sprzężeniowego, wymagania dotyczące odporności na obciążenia i obciążenia łamania, układ szpilki, trasa materiału, obróbka cieplna, zakres kontroli i dokumentacja klasyfikacyjna.Dostępność zapasów może być pomocna w pilnych zapytaniach dotyczących naprawy lub wymiany statku, ale faktyczna pozycja, stopień, wymiary, oznakowania i partia certyfikatu muszą zostać potwierdzone przed cytowaniem.

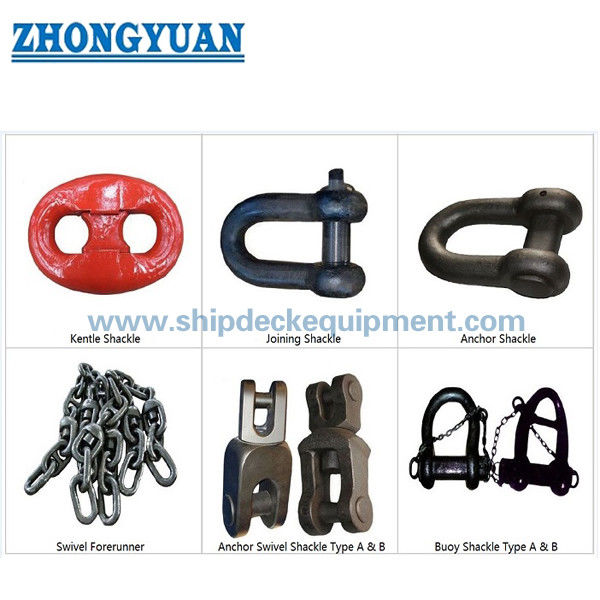

Dostępne rodzaje akcesoriów
Kenter shackle | Joining shackle | End shackle | Swivel | Swivel shackle | C-shaped connecting shackle | Slim Kenter shackle | Forelock shackle | Pear-shaped shackle | Buoy shackle | Swivel group | Triangle plate | Round link | Common link | End link | Enlarged link | Studless link | Special-shaped connecting link
Szybkie specyfikacje
- Kategoria produktu: Łańcuchy kotwicowe i akcesoria do łańcuchów mocowania → stosowane do uzupełniania lub wymiany zespołów łańcuchów, nie jako ogólne urządzenia podnoszące.
- Zakres średnicy nominalnej: 12,5 ̇ 162 mm jako zakres dostaw → ostateczna dostępność zależy od rodzaju akcesoriów, klasy, zatwierdzenia producenta i stanu zapasów.
- Drogi materiałowe: konstrukcja ze stali kuwanej, stali odlewanej lub walcowanej → dozwolony proces zależy od konstrukcji akcesoriów i obowiązującej zasady klasy.
- Klasy łańcuchów kotwicowych: U2/U3 podane w dostarczonych informacjach → dokładna nazwa klasy i zakres certyfikatu muszą być potwierdzone dla każdego elementu.
- Wartości mocowania morskich: R3/R3S/R4 podane jako dostępne → Wartości morski wymagają odrębnej zatwierdzonej produkcji, obróbki cieplnej, badań i identyfikowalności.
- Ochrona powierzchni: pomalowana na czarno lub galwanizowana na gorąco → wybór powłoki powinien uwzględniać obsługę łańcucha, dopasowanie wymiarowe, sekwencję inspekcji i specyfikację projektu.
- Szczegółowy zakres wiązki bojowej: nominalna średnica łańcucha 3890 mm → dostarczona tabela odniesienia obejmuje obciążenia badawcze klasy M2/M3 i ciężary typu A/typu B.
- Zaopatrzenie i dokumentacja: zamówienie na zapasy lub projekt → producent, materiał, dokumentacja badawcza, NDE i klasa dostępna tylko w zależności od potwierdzonego zakresu zamówienia.
Główne parametry techniczne
|
Łańcuch normalny Średnica (mm) |
d | L | L1 | B | B2 | D |
Klasa M2 Obciążenie badawcze KN (T) |
Klasa M3 Obciążenie badawcze KN (T) |
TYPU-A Masę (kg) |
TYP-B Waga (kg) |
| 38 | 56 | 395 | 375 | 150 | 372 | 113 | 580.6 ((59.2) | 812.0(82.8) | 27.8 | 26.0 |
| 40 | 58 | 406 | 384 | 375 | 118 | 640.4 ((65.3) | 896.3(91.4) | 31.2 | 29.9 | |
| 42 | 59 | 416 | 394 | 379 | 125 | 703.1(71.7) | 980.7 ((100) | 35.2 | 34.0 | |
| 44 | 62 | 427 | 404 | 396 | 130 | 768.8(78.4) | 1079(110) | 40.6 | 39.3 | |
| 46 | 64 | 438 | 410 | 401 | 136 | 836.5(58.3) | 1167 ((119) | 45.9 | 44.5 | |
| 48 | 67 | 458 | 429 | 160 | 421 | 141 | 908.1 (92.6) | 1275 ((130) | 52.4 | 50.6 |
| 50 | 70 | 470 | 440 | 430 | 148 | 980.7 ((100) | 1373(140) | 59.4 | 56.9 | |
| 52 | 73 | 490 | 460 | 170 | 450 | 153 | 1059(108) | 1481 ((151) | 66.9 | 64.2 |
| 54 | 76 | 504 | 472 | 457 | 161 | 1138(116) | 1589(162) | 74.3 | 71.5 | |
| 56 | 78 | 524 | 491 | 477 | 165 | 1216(124) | 1706(174) | 83.0 | 80.0 | |
| 58 | 81 | 538 | 503 | 492 | 172 | 1294(132) | 1814 (((185) | 92.5 | 89.3 | |
| 60 | 84 | 549 | 513 | 180 | 500 | 177 | 1383(141) | 1942 ((198) | 102 | 98.7 |
| 62 | 87 | 561 | 525 | 508 | 184 | 1471 ((150) | 2059 ((210) | 113 | 109 | |
| 64 | 90 | 594 | 556 | 537 | 189 | 1559 ((159) | 2187(223) | 123 | 119 | |
| 66 | 92 | 606 | 566 | 545 | 195 | 1657 ((169) | 2314(236) | 136 | 131 | |
| 68 | 95 | 617 | 576 | 552 | 200 | 1746 ((178) | 2452 ((250) | 148 | 143 | |
| 70 | 98 | 628 | 586 | 570 | 207 | 1844(188) | 2579(263) | 161 | 154 | |
| 73 | 103 | 645 | 601 | 582 | 215 | 1991 ((203) | 2795(285) | 182 | 175 | |
| 76 | 106 | 663 | 615 | 200 | 594 | 223 | 2148 ((219) | 3011(307) | 205 | 197 |
| 78 | 109 | 675 | 625 | 606 | 230 | 2256 ((230) | 3158 ((322) | 222 | 213 | |
| 81 | 112 | 697 | 641 | 624 | 242 | 2412(246) | 3383(345) | 250 | 239 | |
| 84 | 115 | 716 | 655 | 639 | 251 | 2579(263) | 3609 ((368) | 279 | 268 | |
| 87 | 118 | 735 | 670 | 648 | 259 | 2746(280) | 3854(393) | 311 | 298 | |
| 90 | 122 | 753 | 684 | 660 | 267 | 2922(298) | 4089 ((417) | 345 | 332 |
Przewodnik do wyboru i zapytania
Krok 1: Zidentyfikuj dokładny akcesorium: kajdanki Kenter, kajdanki końcowe, obrotowe, grupy obrotowe, kajdanki bojowe, powiększone ogniwo lub inny element połączenia.
Krok 2: Potwierdzenie nominalnej średnicy łańcucha, konstrukcji łańcucha, klasy, obowiązującej normy lub reguły klasy oraz dopasowania wymiarów sąsiednich ogniw łańcucha.
Krok 3: Podaj wymagane obciążenie dowodowe, obciążenie awaryjne lub certyfikowaną podstawę badania. Nie zastępuj SWL, obciążenia dowodowego ani MBL.
Krok 4: Potwierdzenie konstrukcji sztabu kuwanego, odlewanego lub walcowanego; stanu obróbki cieplnej; układu szpilki i blokady oraz wszelkich ograniczeń dotyczących naprawy spawania.
Krok 5: Potwierdź wykończenie powierzchni, oznakowanie, NDE, raport wymiarowy, identyfikowalność materiału, certyfikat producenta i świadectwo klasy przed oferowaniem oferty.
Krok 6: Podaj ilość, wymagany czas dostawy, miejsce docelowe, pilność wymiany zapasów, rodzaj statku lub jednostki morskiej oraz rysunek lub jasne zdjęcia istniejącej części.
Struktura
Forged or cast steel body | Pin / bolt and locking arrangement where applicable | Chain-compatible bearing surfaces | Heat-treated load path | Permanent identification and traceability marking | Black painted or specified galvanized finish
Zalety materiału, produkcji i kontroli
- Geometria akcesoriów jest dopasowana do łańcucha łączącego, ponieważ sama średnica nominalna nie potwierdza dopasowania między łańcuchem, obrotowym, końcowym ogniwem, powiększonym ogniwem i sąsiednim kabelem łańcuchowym.
- Wykonane akcesoria zapewniają ścieżkę ładunku wytworzonego, gdy zatwierdzony projekt i ścieżka materiału określają wykonanie kucia;Alternatywy do odlewanych lub walcowanych prętów są dostarczane tylko wtedy, gdy jest to dozwolone przez stosowną konstrukcję i homologację.
- Obróbka cieplna jest wybierana według klasy i sposobu produkcji i jest zakończona przed określonymi etapami próbkowania, łamania, mechanicznego i inspekcyjnego.
- W przypadku dostaw klasyfikowanych identyfikacja materiału, numer cieplny, oznakowanie klasy i dokumentacja badawcza powinny pozostawać identyfikowalne od zatwierdzonego materiału do gotowego akcesorium.
- Akcesoria R3 / R3S / R4 na morzu są traktowane jako odrębny zakres homologacji i kwalifikacji od konwencjonalnych akcesoriów łańcucha kotwicza statku U2 / U3.
- Badanie wymiarów powinno obejmować średnicę szpilki, otwory sprzężeniowe, powierzchnie łożysk, otwory zamykające oraz wymiary niezbędne do połączenia z istniejącym zespołem łańcucha.
- Wybrane elementy zapasów mogą skrócić czas realizacji napraw, z zastrzeżeniem kontroli fizycznej, potwierdzenia wymiarów, weryfikacji klasy i dostępności certyfikatów partii.
Atrybuty niestandardowe
- Status dostaw: Produkt dostaw z źródeł → dostarczony za pośrednictwem wykwalifikowanych partnerów produkcyjnych łańcucha kotującego; zatwierdzony producent jest potwierdzony ofertą.
- Zakres produktów: standardowe i specjalne akcesoria łańcuchowe → wybór obejmuje połączenie, zakończenie, obrót, powiększenie oraz interfejsy bojowe lub mocowania.
- Średnica nominalna: zakres podaży 12,5 ∼ 162 mm → zakres zatwierdzonych rozmiarów zależy od rodzaju akcesoriów, klasy i producenta.
- Klasy żeglugi morskiej: U2/U3 → stosować tylko w przypadku potwierdzenia określonej klasy i certyfikatu łańcucha kotwiczenia statku.
- Stopień morski: R3 / R3S / R4 → wymaga zatwierdzenia łańcucha mocowania morskiego, kontrolowanego materiału, obróbki cieplnej, badań i identyfikowalności.
- Drogę materiału: stalowa kłamca / odlewana / walcowana → ostateczna trasa jest zgodna z projektem akcesoriów, wymaganiami klasy i zatwierdzonym procesem produkcji.
- Wykończenie powierzchniowe: czarno pomalowane / galwanizowane na gorąco → wykończenie końcowe jest zgodne ze środowiskiem obsługi i specyfikacją projektu.
- Zakres certyfikatu: Zgodnie z wymogami zamówienia → certyfikat klasy, zapisy materiałowe, badania, NDE i oznakowanie nie są przyjmowane jako standardowe włączenia.
Jak to działa
Zidentyfikowano wymagane połączenie łańcuchowe → Typ akcesoriów, średnica nominalna, stopień i geometria sprzężenia są dopasowane → Szpilka, kajdanka, obrotowa,lub ogniwo łączące jest zmontowane w układzie łańcuchowym → obciążenie napędowe jest przenoszone przez zatwierdzoną ścieżkę obciążenia → oznakowanie, inspekcja, badania i dokumentacja są zakończone zgodnie z zakresem zamówienia
Wnioski
Ship anchor chain cable assemblies | Chain locker and bitter-end connections | Anchor-to-chain connection groups | Buoy and mooring connections | Offshore positional mooring systems | SPM and terminal chain assemblies | Newbuilding supply | Ship-repair and replacement spares
Certyfikacje i zalety
Certyfikaty i badania mogą być zorganizowane zgodnie z wymaganiami wybranego akcesorium, klasy, zatwierdzonego producenta, identyfikowalności materiału, zakresu badań i społeczeństwa klasyfikacyjnego.Dostępność jest przedmiotem przeglądu projektu i powinna zostać potwierdzona przed zamówieniem.
Certyfikacja: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certyfikat badawczy producenta.

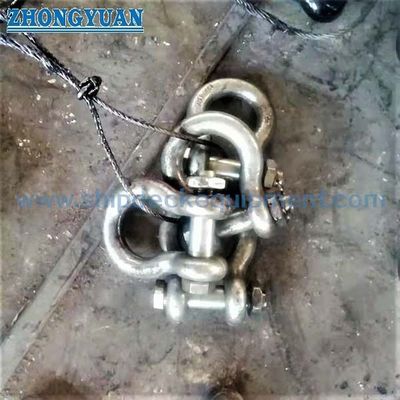

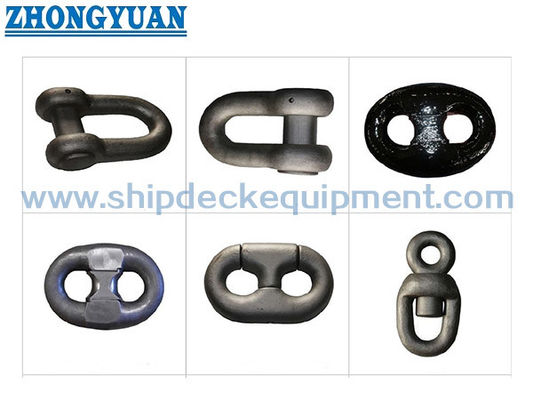

Rysunek i zdjęcia
Częste pytania
P1: Czy nominalna średnica łańcucha jest wystarczająca do zamówienia akcesoriów do łańcucha kotwicowego?
Należy również potwierdzić rodzaj akcesorium, stopień łańcucha, wymiary przyległych ogniw, układ szpilki, podstawę odporności na obciążenie lub łamanie, rysunek standardowy lub zatwierdzony oraz wymagania dotyczące certyfikatu.
P2: Czy akcesorium do łańcucha kotwiczenia statku typu U2 lub U3 można zastąpić akcesoriem do kotwiczenia na morzu typu R3 lub R4?
Odpowiedź 2: Nie automatycznie. Konwencjonalne rodzaje łańcuchów kotwiczych statków i rodzaje kotwiczeń morskich mają różne materiały, zatwierdzenie, obróbkę cieplną, badania, zmęczenie, identyfikowalność,i wymagania dotyczące dokumentacjiZastąpienie wymaga zatwierdzenia projektu i klasy.
P3: Jakie dokumenty należy określić w przypadku zamówienia klasyfikowanego?
A3: W zależności od zamówienia, należy zwrócić się o zatwierdzony producent i zakres produktu, certyfikat materiału, zapis o obróbce cieplnej, raport wymiarowy, zapisy o obciążeniu próbnym i łamania, badania mechaniczne,Raporty NDE, listy identyfikacyjnej i świadectwa klasy lub potwierdzenia badania.
