Kotwica grzybowa do małych jednostek i boj - żeliwo lub stal odlewana, 50-500 kg

Kotwica grzybowa do małych jednostek i boj:** Żeliwo lub stal odlewana, 50-500 kg

Przegląd produktu

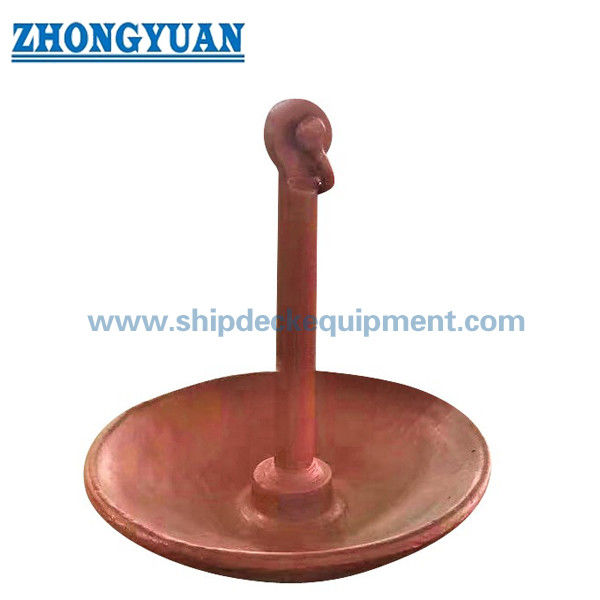

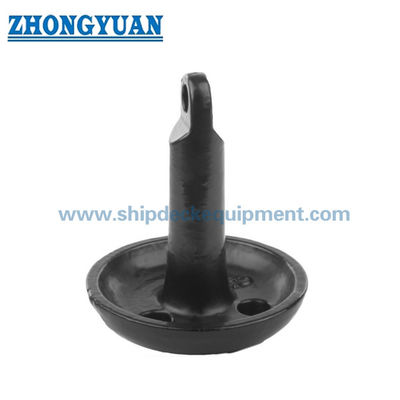

Kotwica grzybowa to kotwica denny w kształcie dzwonu, przeznaczona głównie do miękkiego mułu lub osadu, gdzie jej szeroka, wklęsła głowica może się osadzić i stopniowo zagłębiać pod wpływem powtarzających się poziomych obciążeń cumowniczych. Jest powszechnie wybierana do małych jednostek, boj nawigacyjnych, boj znacznikowych, łodzi beaconowych, lekkich konstrukcji pływających i innych stałych lub półstałych urządzeń cumowniczych na wodach osłoniętych, które wymagają zwartej kotwicy.

Dostarczona seria wymiarowa obejmuje nominalne masy kotwic od 50 do 500 kg i może być produkowana z żeliwa, staliwa lub stali nierdzewnej zgodnie z zatwierdzoną specyfikacją projektu. Wybór powinien uwzględniać przeznaczenie, warunki dna morskiego, wyporność jednostki lub boi, głębokość wody, prąd, narażenie na wiatr i fale, geometrię łańcucha cumowniczego, kompatybilność szekli, ochronę przed korozją, metodę obsługi i wymagany zakres inspekcji. Kotwicy stałej nie należy wybierać wyłącznie na podstawie długości łodzi lub masy kotwicy.

Typ kotwicy i odpowiednie warunki

Kotwice grzybowe rozwijają najlepsze właściwości trzymające, gdy dzwon może się osadzić i zagłębić w miękkim, spoistym osadzie, a lina cumownicza wywiera głównie poziomy ciąg pod niskim kątem. Nie są uniwersalnym rozwiązaniem dla skał, koralowców, gęstej twardej gliny, grubego żwiru ani miejsc, gdzie dzwon nie może przeniknąć lub pozostać prawidłowo zorientowany. W przypadku otwartych stanowisk cumowniczych, publicznych pomocy nawigacyjnych lub usług krytycznych dla bezpieczeństwa, kompletna kotwica, łańcuch, obrotówka, szekla, riser, boja i system cumowniczy powinny być zaprojektowane i zatwierdzone jako jeden system cumowniczy.

Szybkie specyfikacje

• Typ produktu: Kotwica grzybowa → szeroka kotwica denny w kształcie dzwonu do stałych lub półstałych stanowisk cumowniczych na miękkim dnie.
• Główna seria wymiarowa: 50 / 100 / 150 / 250 / 350 / 500 kg → komercyjny zakres rozmiarów dla małych jednostek, boj i projektów lekkich konstrukcji pływających.
• Osobny przewodnik dla małych jednostek: M25 do M500 w funtach → seria referencyjna dostarczona przez dostawcę, której nie należy mieszać bezpośrednio z tabelą wymiarów 50-500 kg.
• Opcje materiałowe: Żeliwo, stal odlewana lub stal nierdzewna → ostateczna klasa, specyfikacja odlewu i dodatek korozyjny do potwierdzenia przed produkcją.
• Przydatność dna morskiego: Preferowany miękki muł i osad → wydajność trzymania zależy od zagłębienia, konsystencji dna i niskokątnego ciągu cumowniczego.
• Układ połączenia: Integralne ucho górne → otwór ucha, rozmiar szekli, klasa łańcucha i układ obrotówki należy sprawdzić razem.
• Ochrona powierzchni: Cynkowanie ogniowe, czarna powłoka bitumiczna, morski system malarski lub polerowana stal nierdzewna → wybór powłoki zależy od materiału i środowiska użytkowania.
• Dokumentacja: Certyfikat producenta, dokumentacja materiałowa, raport wymiarowy, raport powłoki i przegląd klasyfikacyjny mogą być zorganizowane → dokładny certyfikat i zakres testów muszą być uzgodnione w zamówieniu.

Główne parametry techniczne

Przewodnik wyboru i zapytania

Krok 1: Potwierdź przeznaczenie: stałe cumowanie, półstałe cumowanie boi, tymczasowe kotwiczenie małych jednostek lub użycie jako kotwicy pomocniczej / kotwicy dryfującej.

Krok 2: Podaj szczegóły dotyczące jednostki, boi lub konstrukcji pływającej, w tym wyporność lub pływalność, główne wymiary, powierzchnię narażoną na wiatr, obszar użytkowania i wymaganą funkcję trzymania.

Krok 3: Potwierdź typ dna morskiego, głębokość wody, zakres pływów, prąd, narażenie na wiatr i fale oraz czy obowiązują lokalne przepisy dotyczące cumowania lub przepisy kapitanatu portu.

Krok 4: Potwierdź wymaganą serię i jednostkę: kotwica wymiarowa 50-500 kg lub model dla małych jednostek oparty na funtach M25-M500; nie należy mieszać tych dwóch zakresów.

Krok 5: Potwierdź materiał, wagę kotwicy, otwór ucha, rozmiar i klasę łańcucha, układ szekli / obrotówki, dodatek korozyjny i metodę obsługi.

Krok 6: Potwierdź obróbkę powierzchni i zakres inspekcji, w tym system powłok, wymóg cynkowania, certyfikat materiałowy, raport wymiarowy, NDT, test obciążenia próbnego lub przegląd klasyfikacyjny, jeśli jest wymagany.

Krok 7: Podaj ilość, miejsce dostawy, wymagany czas dostawy, rysunek projektu, układ cumowniczy i rzeczywiste zdjęcie referencyjne, jeśli dostępne.

Struktura

Korpus kotwicy w kształcie dzwonu | Szeroka powierzchnia kontaktu z dnem morskim | Centralny trzon | Integralne ucho połączeniowe | Zaokrąglone przejścia odlewu | Opcjonalne otwory drenażowe / odpowietrzające specyficzne dla modelu | Powłoka ochronna lub polerowane wykończenie ze stali nierdzewnej

Zasada trzymania i integracja z cumowaniem

Kotwica jest opuszczana z dzwonem prawidłowo zorientowanym w kierunku dna morskiego → Dzwon osadza się na miękkim mule lub osadzie → Powtarzające się obciążenia cumownicze pod niskim kątem sprzyjają stopniowemu zagłębianiu i oporowi ssania → Katenary łańcucha pomaga utrzymać niski kierunek obciążenia → Ucho, szekla, obrotówka i łańcuch przenoszą siłę cumowniczą na kotwicę → Pozycja, zagłębienie i stan komponentów są sprawdzane podczas instalacji i okresowej inspekcji

Odlewanie, połączenie i ochrona przed korozją

• Szeroka geometria dzwonu zapewnia dużą powierzchnię kontaktu z miękkim osadem; profil krawędzi, grubość ścianki i przejście trzonu powinny być zgodne z zatwierdzonym rysunkiem, a nie z założonym kształtem generycznym.
• Integralny ucho jest punktem połączenia cumowniczego. Średnica ucha i otwór prześwitu powinny być dopasowane do wybranej szpilki szekli, ogniwa końcowego łańcucha i obrotówki bez obciążenia bocznego lub ograniczonej artykulacji.
• Żeliwo zapewnia ekonomiczną masę i jest powszechnie stosowane do stałych kotwic grzybowych, podczas gdy stal odlewana może być wybierana tam, gdzie wymagana jest większa wytrzymałość, możliwość naprawy lub inspekcja specyficzna dla projektu. Ostateczne gatunki są do potwierdzenia.
• Kontrola jakości odlewu powinna obejmować właściwości chemiczne / mechaniczne, jeśli są określone, inspekcję wizualną, kontrolę wagi i wymiarów, integralność ucha i trzonu oraz NDT specyficzne dla modelu zgodnie z uzgodnionym planem inspekcji.
• Przydatność cynkowania ogniowego, grubość cynku i przygotowanie powierzchni powinny być potwierdzone dla wybranego gatunku odlewu. Czarna farba bitumiczna lub morski system malarski mogą być bardziej odpowiednie dla niektórych komercyjnych kotwic cumowniczych.
• Polerowane wykończenie dotyczy głównie stali nierdzewnej. Powłoka PVC, PE lub winylowa jest zazwyczaj związana z mniejszymi produktami dla małych jednostek i nie powinna być zakładana dla całej serii komercyjnej 50-500 kg bez potwierdzenia procesu.
• Żadna zdolność trzymania, obciążenie próbne ani bezpieczne obciążenie robocze nie są deklarowane przez dostarczone tabele. Wszelkie wymagane podstawy obciążenia trzymającego lub obciążenia testowego muszą być zdefiniowane przez projekt cumowniczy i zaakceptowaną procedurę testową.

Atrybuty niestandardowe

• Kategoria produktu: Kotwica grzybowa → element kotwiczący dno morskie do stałych cumowań małych jednostek i boj na miękkim dnie.
• Tryb serwisu: Stałe / półstałe cumowanie lub wybrane tymczasowe użycie dla małych jednostek → przeznaczenie musi być potwierdzone przed ustaleniem rozmiaru.
• Główny zakres wagowy: 50-500 kg → na podstawie dostarczonej komercyjnej serii wymiarowej.
• Zakres referencyjny dla małych jednostek: M25-M500, 25-500 funtów → oddzielna rodzina referencyjna dostawcy wymagająca potwierdzenia modelu.
• Materiał: Żeliwo / stal odlewana / stal nierdzewna → ostateczna klasa i specyfikacja odlewu do potwierdzenia.
• Połączenie: Integralne ucho do szekli i łańcucha → wymiary ucha i kompatybilny osprzęt muszą być potwierdzone rysunkiem.
• Obróbka powierzchni: Cynkowana ogniowo / czarny bitum / farba morska / polerowana stal nierdzewna / niestandardowa → wybrana zgodnie z materiałem i usługą zanurzeniową.
• Zakres certyfikacji: Zgodnie z wymaganiami projektu → dokumenty producenta, materiałowe, inspekcyjne i klasyfikacyjne nie są zakładane, chyba że są zawarte w zamówieniu.

Zastosowania

Stałe cumowanie małych jednostek | Boje nawigacyjne i znacznikowe | Łodzie beaconowe | Cumowanie w osłoniętych portach | Cumowanie na jeziorach i rzekach | Lekkie pływające pontony | Kotwice pomocnicze dla odpowiednich małych jednostek | Miękkie mułowe i osadowe dna morskie

Certyfikaty i dokumentacja

Inspekcja i dokumentacja mogą być zorganizowane zgodnie z potwierdzonym materiałem, projektem kotwicy, planem testów, specyfikacją projektu i procedurą zatwierdzenia klasyfikacyjnego. Certyfikaty klasyfikacyjne nie są dostarczane automatycznie i podlegają zatwierdzeniu projektu, dostępności przeglądu i uzgodnionemu zakresowi zamówienia.

Certyfikacja: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certyfikat Testu Producenta — dostępne zgodnie z wymaganiami projektu i podlegające zatwierdzeniu klasyfikacyjnemu.

Rysunki i zdjęcia

FAQ

P1: Jakie warunki dna morskiego są odpowiednie dla kotwicy grzybowej?

O1: Preferowane są miękki muł i osad, ponieważ dzwon może się osadzić i stopniowo zagłębiać. Skały, koralowce, twarda glina i gruby żwir mogą uniemożliwić prawidłowe osadzenie. Zaleca się ocenę dna morskiego dla stałych lub otwartych stanowisk cumowniczych.

P2: Czy kotwicę można wybrać tylko na podstawie długości łodzi?

O2: Nie. Długość łodzi jest tylko przybliżonym odniesieniem dla niektórych małych modeli detalicznych. Wybór stałej kotwicy cumowniczej powinien uwzględniać wyporność, powierzchnię narażoną na wiatr, obciążenia środowiskowe, głębokość wody, katenary łańcucha, wytrzymałość dna morskiego, zasięg i lokalne przepisy dotyczące cumowania.

P3: Jaka jest różnica między kotwicami grzybowymi z żeliwa a stalowymi?

O3: Żeliwo zapewnia ekonomiczną masę i jest szeroko stosowane do konwencjonalnych stałych kotwic cumowniczych. Stal odlewana może być preferowana tam, gdzie wymagana jest większa wytrzymałość, możliwość naprawy, identyfikowalność materiału lub testowanie specyficzne dla projektu. Ostateczna klasa materiału, projekt ucha, powłoka i zakres inspekcji powinny być potwierdzone przed wyceną.
