Łańcuch cumowniczy bojowy Straży Wybrzeża MIL-C-22521C z ogniwami otwartymi | Łańcuch spawany bez ogniw zbrojonych 13–48 mm

Łańcuch cumowniczy bojowy typu otwartego MIL-C-22521C | 13–48 mm łańcuch spawany bez sworzni

Przegląd produktu

Łańcuch cumowniczy bojowy typu otwartego MIL-C-22521C to spawany łańcuch bez sworzni, używany w zespołach cumowniczych bojowych do oznakowania nawigacyjnego. Łączy boję lub zespół połączeń z obciążnikiem cumowniczym lub kotwicą, jednocześnie pozwalając zanurzonemu łańcuchowi na utworzenie elastycznego łańcucha pod wpływem pływów, prądów, wiatru i fal. Produkt ten jest łańcuchem cumowniczym bojowym, a nie łańcuchem kotwicznym statku ani łańcuchem do podnoszenia.

Dostępny asortyment obejmuje średnicę ogniwa zwykłego od 1/2 do 1-7/8 cala (około 13 do 48 mm), z ogniwami zwykłymi, opcjonalnymi powiększonymi ogniwami końcowymi, wartościami obciążenia próbnego, wartościami obciążenia zrywającego i przybliżonymi wagami odcinków zdefiniowanymi według rozmiaru. MIL-C-22521C to odniesienie do starszej specyfikacji przetargowej; w zamówieniu należy określić, czy wymagana jest zgodność ze starszą specyfikacją, aktualną specyfikacją Straży Przybrzeżnej USA, rysunkiem klienta lub zatwierdzonym odpowiednikiem.

Szybkie specyfikacje

• Typ produktu: Łańcuch cumowniczy bojowy spawany bez sworzni, z ogniwami otwartymi → przeznaczony do cumowania bojowego oznakowania nawigacyjnego, a nie do obsługi kabestanu statku.
• Odniesienie do starszej specyfikacji: MIL-C-22521C → status specyfikacji i wymagana rewizja powinny zostać potwierdzone w zamówieniu.
• Średnica ogniwa zwykłego: od 1/2 do 1-7/8 cala / około 13 do 48 mm → główny rozmiar do dopasowania do projektu cumowania bojowego i istniejącego łańcucha.
• Standardowy odnośnik odcinka: 15 sążni / 90 stóp / około 27,4 m → można podać ceny za odcinki cięte i półodcinki, gdy zostaną zdefiniowane przez projekt.
• Konstrukcja: Spawane ogniwa otwarte metodą oporową lub zgrzewania tarciowego → kluczowe punkty kontroli to fuzja spoiny, wyrównanie końców pręta, geometria ogniwa i stan powierzchni.
• Dane obciążeniowe: Obciążenie próbne i obciążenie zrywające są podane oddzielnie → żadna z tych wartości nie powinna być przedstawiana jako SWL (bezpieczne obciążenie robocze) lub obciążenie robocze.
• Układ ogniw końcowych: Powiększone ogniwa końcowe mogą być dostarczone w razie potrzeby → wymiary połączeń końcowych muszą pasować do szekli, połączeń, obciążników lub istniejących elementów.
• Zakres inspekcji: Identyfikowalność materiału, kontrola wymiarów, testy obciążenia próbnego, próbkowanie obciążenia zrywającego i inspekcja powierzchni → ostateczny zakres zgodny z umową lub zatwierdzonym planem inspekcji.

Główne parametry techniczne

Przewodnik wyboru i zapytania

Krok 1: Potwierdź obowiązujący wymóg: odniesienie do starszej specyfikacji MIL-C-22521C, aktualna specyfikacja Straży Przybrzeżnej USA, rysunek klienta lub inny zatwierdzony standard łańcucha bojowego.

Krok 2: Podaj średnicę ogniwa zwykłego, wymaganą długość odcinka lub ciętą, ilość oraz czy wymagane są powiększone ogniwa końcowe na jednym końcu, obu końcach, czy też nie są wymagane.

Krok 3: Potwierdź interfejs systemu bojowego: połączenie z boją lub połączeniem, szekla lub sprzęt łączący, połączenie z obciążnikiem lub kotwicą oraz wymiary istniejącego łańcucha zamiennego, jeśli dotyczy.

Krok 4: Potwierdź materiał i wykończenie. Stal węglowa jest podstawą normalnej specyfikacji; stal nierdzewna, CM490, 20Mn2, cynkowanie ogniowe lub malowane wykończenia muszą być traktowane jako alternatywy specyficzne dla projektu i poddane przeglądowi pod kątem zgodności.

Krok 5: Zdefiniuj zakres inspekcji i dokumentacji: certyfikat młyna, identyfikowalność cieplna, raport wymiarowy, zapis obciążenia próbnego, test obciążenia zrywającego, inspekcja pęknięć, świadek strony trzeciej i treść certyfikatu.

Krok 6: Podaj lokalizację zastosowania, środowisko wodne, miejsce dostawy, wymagany czas dostawy, metodę pakowania oraz rysunek projektu lub zdjęcie istniejącego łańcucha, jeśli dostępne.

Struktura

Otwarte ogniwa zwykłe bez sworzni | Złącza spawane metodą oporową / zgrzewania tarciowego | Powiększone ogniwa końcowe, jeśli są określone | Identyfikowalność cieplna / partii | Trwałe oznaczenie końcowe, jeśli wymagane | Wykończenie naturalne, ocynkowane lub malowane zgodnie z zatwierdzonym zakresem zamówienia

Zalety produkcji, testowania i identyfikowalności

• Otwarta geometria bez sworzni zapewnia prostą formę łańcucha dla systemów cumowania bojowego i eliminuje układ sworzni stosowany w łańcuchach kotwicznych statków.
• Kontrolowane formowanie pręta i kalibracja ogniw pomagają utrzymać długość ogniwa, szerokość, skok sześciu ogniw i kompatybilność połączeń w każdej partii produkcyjnej.
• Kontrola jakości spawania powinna obejmować stan fuzji, średnicę spoiny, wyrównanie końców pręta, wskazania wizualne i obszary wrażliwe na pękanie w spoinie i promieniu wewnętrznym.
• Identyfikowalność numeru cieplnego i partii pozwala na powiązanie certyfikatów materiałowych, zapisów produkcyjnych, próbek testowych i ukończonych odcinków z tym samym źródłem stali.
• Test obciążenia próbnego weryfikuje każdy zamówiony odcinek, jeśli jest wymagany przez obowiązującą specyfikację; testy obciążenia zrywającego są niszczącymi testami próbek i powinny być definiowane oddzielnie w planie inspekcji.
• Gładkie, pozbawione zadziorów powierzchnie ogniw zmniejszają zaczepianie, lokalne zagrożenia podczas obsługi i zginanie łańcucha podczas rozładunku i użytkowania.
• Dostawa zamienna może być sprawdzona pod kątem wymiarów istniejącego łańcucha i geometrii połączeń końcowych, zamiast polegać wyłącznie na średnicy nominalnej.

Atrybuty niestandardowe

• Odniesienie standardowe: MIL-C-22521C → odniesienie do starszego typu łańcucha bojowego z ogniwami otwartymi Straży Przybrzeżnej; należy potwierdzić rewizję i podstawę zgodności.
• Kategoria produktu: Łańcuch cumowniczy bojowy → do systemów bojowych oznakowania nawigacyjnego, nie do kalibracji kabestanów statków ani do podnoszenia.
• Średnica ogniwa zwykłego: od 1/2 do 1-7/8 cala / około 13 do 48 mm → wybierz zgodnie z zatwierdzonym projektem cumowania bojowego i wymiarami zamiennymi.
• Długość odcinka: 15 sążni / 90 stóp / około 27,4 m jako standardowe odniesienie → można podać ceny za półodcinki lub odcinki cięte, gdy zostaną określone.
• Materiał: Stal węglowa jako normalna podstawa starszej specyfikacji → dokładna klasa, skład chemiczny i wymagania dotyczące wytrzymałości muszą być zgodne ze specyfikacją zakupu.
• Wykończenie: Do potwierdzenia → dostawa w wykończeniu naturalnym / czarnym, ocynkowana ogniowo lub malowana musi być podana w zamówieniu i sprawdzona pod kątem zgodności z obowiązującą specyfikacją.
• Ogniwa końcowe: Z powiększonymi ogniwami końcowymi lub bez nich → układ połączeń i wymiary ogniw końcowych muszą być potwierdzone przed produkcją.
• Zakres certyfikatu: Dostępny zgodnie z wymaganiami projektu → dokumenty producenta, certyfikat młyna, inspekcja strony trzeciej i udział klasy nie są zakładane, chyba że zamówione.

Jak to działa

Połączenie z boją lub połączeniem → Łańcuch z ogniwami otwartymi schodzi w dół kolumny wody → Ciężar łańcucha i jego kształt kompensują ruchy środowiskowe → Dolny koniec łączy się z określonym obciążnikiem lub systemem kotwicznym → Okresowa inspekcja sprawdza zużycie, korozję, deformację, stan spoiny i bezpieczeństwo połączenia

Zastosowania

Boje oznakowania nawigacyjnego | Cumowanie bojowe na wybrzeżu i śródlądowych drogach wodnych | Boje oznakowania portów i kanałów | Połączenia bojowe | Odcinki zamienne łańcucha bojowego | Połączenia obciążników cumowniczych | Konserwacja rządowych i komercyjnych pomocy nawigacyjnych

Certyfikaty i zalety

Certyfikaty i nadzór nad inspekcją mogą być zorganizowane zgodnie z obowiązującą specyfikacją, wymaganiami projektu, zatwierdzonym planem inspekcji i procedurą akceptacji strony trzeciej.

Certyfikacja: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certyfikat Testu Producenta.

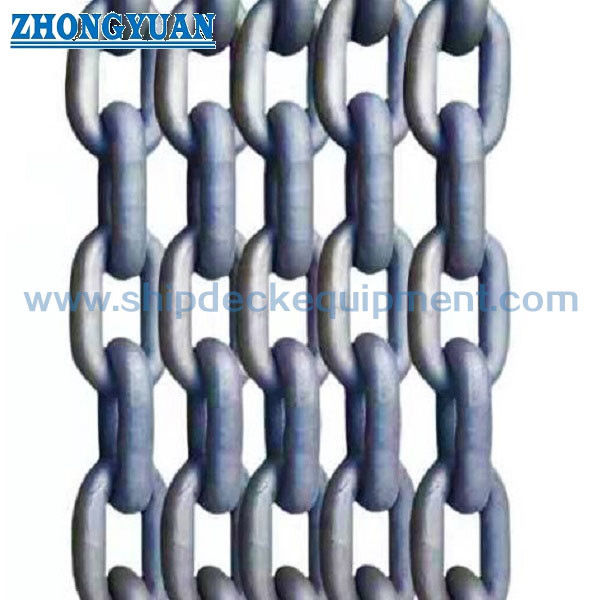

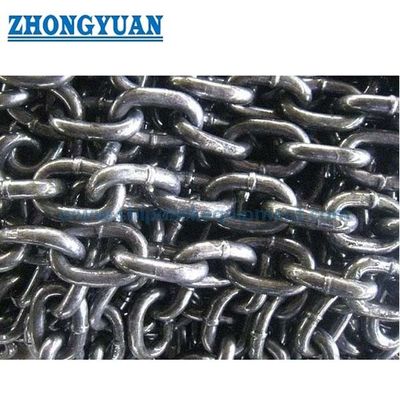

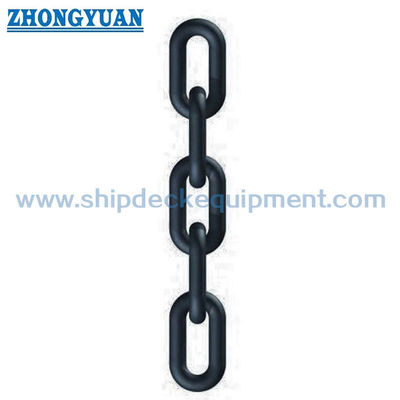

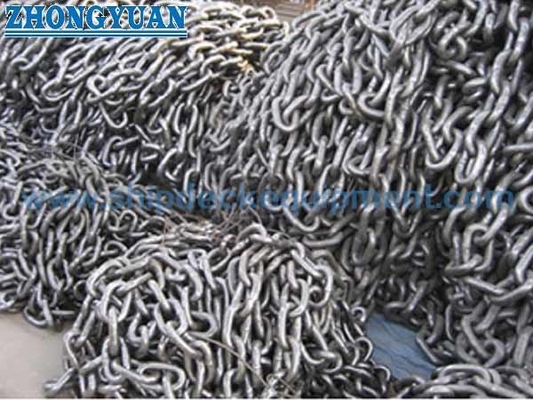

Rysunek i zdjęcia

FAQ

P1: Czy obciążenie próbne to SWL łańcucha?

O1: Nie. Obciążenie próbne to określone obciążenie testowe, podczas gdy obciążenie zrywające to niszczący wymóg wytrzymałościowy. Żadna z tych wartości nie powinna być używana bezpośrednio jako SWL lub obciążenie robocze. Dopuszczalne obciążenie robocze musi być określone przez organ projektujący system cumowania bojowego, stosując odpowiednie współczynniki bezpieczeństwa, dodatek na korozję, stan zużycia i dynamikę systemu.

P2: Czy łańcuch bojowy MIL-C-22521C jest tym samym co łańcuch kotwiczny statku?

O2: Nie. Ten produkt to łańcuch z ogniwami otwartymi, bez sworzni, przeznaczony do systemów cumowania bojowego. Łańcuch kotwiczny statku jest zazwyczaj kalibrowanym łańcuchem z ogniwami z sworzniami, zaprojektowanym do współpracy z kabestanem lub kołem łańcuchowym i podlega innym wymogom wymiarowym i certyfikacyjnym.

P3: Jakie informacje są potrzebne do rzetelnej wyceny?

O3: Potwierdź obowiązującą specyfikację, średnicę ogniwa zwykłego, długość odcinka lub ciętą, ilość, układ ogniw końcowych, materiał, wykończenie, wymagania dotyczące obciążenia próbnego i zrywającego, zakres certyfikatu i nadzoru, rysunki połączeń, miejsce dostawy i wymagany czas dostawy.
