Łańcuch ogniwowy australijski | Krótki, średni i długi łańcuch spawany do zastosowań morskich i ogólnych
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Zhongyuan Marine Equipmen |
| Orzecznictwo: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Numer modelu: | Standardowy lub dostosowany |
Zapłata:
| Minimalne zamówienie: | 1 jednostka |
|---|---|
| Cena: | Based on quotation |
| Szczegóły pakowania: | Eksportuj standardową paletę lub niestandardowe opakowanie |
| Czas dostawy: | Na podstawie wymagań projektu |
| Zasady płatności: | T/T, akredytywa |
| Możliwość Supply: | Produkcja zindywidualizowana w oparciu o wymagania projektu |
|
Szczegóły informacji |
|||
| Typ: | Łańcuch kotwicy | Tworzywo: | stal nierdzewna, stop itp |
|---|---|---|---|
| Obróbka powierzchniowa: | Polerowanie, piaskowanie, cynkowanie, malowanie | Funkcja: | Odporny na ciepło |
| Struktura: | Łańcuch spawany doczołowo | Kolor: | Jednolity kolor |
| Stosowanie: | ciągnąć łańcuch | ||
| Podkreślić: | Łańcuch kotwiczny Australijski standard,malowany australijski łańcuch ogniwowy |
||
opis produktu

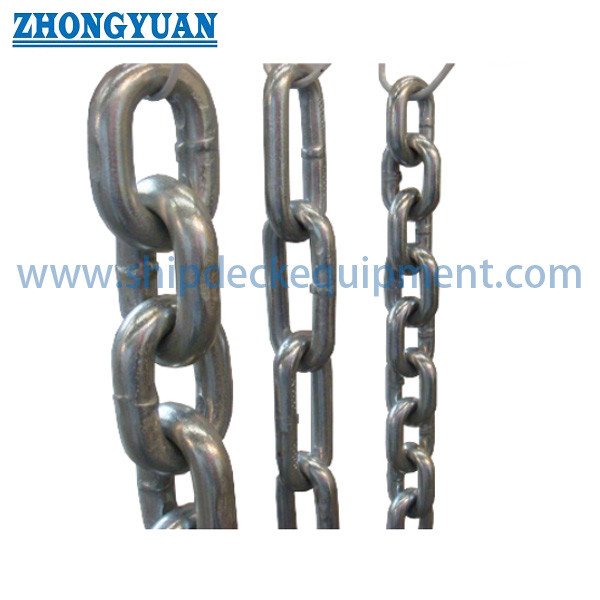

Australijski Standard Link Chain. Krótki, Średni i Długi Zwojowy Łańcuch do użytku morskiego i ogólnego.
Przegląd produktu
Ta linia łańcuchów spawanych na rynku australijskim jest dostarczana w konfiguracjach krótkich, średnich i długich łączy do użytku morskiego, kotwiczenia, oporu, oporu, bariery, rolnictwa,i ogólnych zastosowań przemysłowychWybór opiera się na nominalnej wielkości łańcucha, na referencyjnym obciążeniu roboczym, wymiarach ogniw, wymaganej długości, wykończeniu powierzchni, podłączonych elementach i rzeczywistej pracy łańcucha.
Załączona tabela przedstawia ogólny spawany łańcuch o otwartym ogniwie i nie powinien być automatycznie opisany jako klasyfikowany łańcuch kotwicowy statku, łańcuch mocowy na morzu lub łańcuch podnoszący.Łańcuch z krótkimi ogniwami klasy L, łańcuch transportowy klasy 70, łańcuch ze stali nierdzewnej i łańcuch kotwiczy morski posiadający certyfikat klasy są odrębnymi rodzinami produktów o różnych wymaganiach materiałowych, badań, oznakowania i certyfikacji.Produkt ten jest dostarczany przez wykwalifikowanych partnerów długoterminowych w łańcuchu produkcyjnym., z potwierdzeniem zgodności specyfikacji i zakresu kontroli dla każdego zamówienia.
Szybkie specyfikacje
- Zakres łańcucha: krótki link, średni link i długi link → umożliwia wybór pomiędzy kompaktowymi linkami, zrównoważoną geometrią ogólnego przeznaczenia i lżejszymi linkami z rozszerzonym tonem.
- Zakres wielkości nominalnych: krótki łącznik 5 ‰ 24 mm, średni łącznik 3 ‰ 24 mm, długi łącznik 3 ‰ 10 mm → obejmuje łańcuch użyteczności publicznej poprzez większe ogólne wielkości łańcuchów morskich.
- Zakres odniesienia obciążeń roboczych: 0,055,43 t w załączonej tabeli → wartości mają zastosowanie wyłącznie do wymienionej konfiguracji łańcucha i nie mogą być przenoszone na inną klasę lub materiał.
- Konstrukcja: elektrycznie spawane łączniki okrągłe ze stali → geometria łącznika, jakość spawania, spójność wymiarowa i zakres testowania są kluczowymi punktami zakupu.
- Wykończenie powierzchniowe: czarne wykończenie lub galwanizowanie na gorąco → czarne wykończenie jest ekonomiczne; galwanizowanie na gorąco zapewnia lepszą ochronę przed korozją w warunkach ekspozycji na zewnątrz i na morzu.
- Dane selekcyjne: S, R, F, ogniwa na metr i metry na 100 kg → przydatne do szacowania odległości połączenia, długości łańcucha, pakowania i planowania przewozu.
- Granica zastosowania: łańcuch użytkowy ogólnego przeznaczenia i łańcuch użytkowy dla statków morskich → podnoszenie powietrzne, ograniczenie transportu, certyfikowane kotwiczenie statków i mocowanie na morzu wymagają oddzielnie potwierdzonych klas łańcucha.
- Model dostaw: pozyskiwany za pośrednictwem wykwalifikowanych partnerów produkcyjnych → zakres fabryki, materiału, badań, oznakowania i certyfikatów jest potwierdzany przed złożeniem oferty.
Główne parametry techniczne
| Rodzaj | Wielkość łańcucha | Obciążenie robocze | Wymiar połączenia | Linki na metr | Długość na 100 kg | |||
| S | R | F | B.F. | H.D.G. | ||||
| mm | Mt. | mm | mm | mm | Pc | m | m | |
| Krótki link | 5 | 0.24 | 5 | 14.6 | 17.2 | 68.3 | 174 | 167 |
| 6 | 0.32 | 6.3 | 18.9 | 21.5 | 52.9 | 114 | 108 | |
| 8 | 0.53 | 8 | 24 | 27.5 | 41.7 | 70.5 | 67 | |
| 10 | 0.83 | 10 | 29.5 | 33.5 | 33.9 | 45.2 | 42.9 | |
| 12 | 1.5 | 12.5 | 37.5 | 40.6 | 26.7 | 29.5 | 28 | |
| 13 | 1.6 | 13 | 38.8 | 44.6 | 25.8 | 26.9 | 26.3 | |
| 16 | 2.31 | 16 | 47 | 54 | 21.3 | 17.6 | 16.7 | |
| 20 | 3.45 | 20 | 59 | 68.5 | 16.9 | 11.3 | 11.1 | |
| 22 | 4.55 | 22 | 64.9 | 77 | 15.4 | 9.5 | 9.2 | |
| 24 | 5.43 | 24 | 71 | 82.2 | 14.1 | 7.8 | 7.6 | |
| Połączenie średnie | 3 | 0.06 | 3.15 | 15.7 | 13.1 | 63.8 | 511 | 498 |
| 4 | 0.11 | 4 | 18.6 | 16 | 53.9 | 320 | 305 | |
| 5 | 0.19 | 5 | 22 | 19.4 | 45.4 | 203 | 193 | |
| 6 | 0.32 | 6.3 | 26.1 | 23.5 | 37.8 | 129 | 120 | |
| 8 | 0.53 | 8 | 32.2 | 29.5 | 31 | 77.8 | 74.1 | |
| 10 | 0.83 | 10 | 39.1 | 36.2 | 25 | 48.5 | 47.1 | |
| 12 | 1.35 | 12 | 46 | 44 | 21.7 | 34 | 33.3 | |
| 13 | 1.5 | 13 | 49.1 | 46.1 | 20.3 | 29.7 | 27.7 | |
| 16 | 2.31 | 16 | 59.6 | 56.5 | 16.8 | 20.2 | 18.2 | |
| 20 | 3.67 | 20 | 73.3 | 70 | 13.6 | 12.3 | 11.6 | |
| 24 | 5.31 | 24 | 87 | 83.6 | 11.5 | 8.5 | 8.04 | |
| Długie połączenie | 3 | 0.05 | 3.15 | 22.1 | 15.7 | 45.3 | 555 | 526 |
| 4 | 0.09 | 4 | 25.4 | 18.6 | 39.3 | 345 | 323 | |
| 5 | 0.19 | 5 | 29.3 | 21.8 | 34.1 | 217 | 206 | |
| 6 | 0.32 | 6.3 | 34.5 | 26.1 | 29 | 135 | 128 | |
| 8 | 0.53 | 8 | 41.2 | 31.9 | 24.3 | 82.2 | 78.1 | |
| 10 | 0.83 | 10 | 49 | 38.7 | 20.4 | 52.8 | 50.2 | |
Przewodnik do wyboru i zapytania
Krok 1: Należy określić rzeczywiste zastosowanie: kotwiczenie, mocowanie, łańcuch odciągający, łańcuch barierowy, zastosowanie rolnicze, urządzenie ogólnego przytrzymania, podnoszenie lub przytrzymanie ładunku transportowego.Obowiązek określa wymaganą klasę łańcucha i trasę zgodności.
Krok 2: Wybierz krótkie, średnie lub długie łącze; wielkość nominalną; wymagane odniesienie obciążenia roboczego; i S / R / F wymiary.lub wymiarów mocujących kotwic, w stosownych przypadkach.
Krok 3: Potwierdzenie materiału i klasy. Łańcuch ogólnego zastosowania ze stali węglowej jest podstawą dla dostarczonej tabeli; klasa L, klasa 70, stal nierdzewna, stal stopowa,i klasyfikowany łańcuch kotwicowy wymagają oddzielnych danych technicznych.
Krok 4: Potwierdź wykończenie i środowisko: czarny / kolor własny, galwanizowany na gorąco, polerowana stal nierdzewna lub inna określona powłoka.ekspozycja chemiczna, oraz warunków przechowywania.
Krok 5: Potwierdzenie dostarczonej długości, ciągłej długości lub długości cięcia, wymogu łącza końcowego, łączy, kajdanek lub haków, oznakowania identyfikacyjnego, metody pakowania,i czy łańcuch jest dostarczany w cewkach, bębny, torby, wiadra lub wiązki.
Krok 6: Podaj ilość, wymaganą normę i klasę, zakres badań i certyfikatów, wymagania dotyczące strony trzeciej lub klasy, miejsce dostawy, wymagany czas dostawy,oraz rysunek lub zdjęcie próbki, jeżeli pasuje do istniejącego łańcucha.
Struktura
Round-steel welded links | Short / medium / long pitch geometry | Link weld zone | Black or hot-dip galvanized finish | Optional end links and connecting fittings | Length marking and packing according to order
Rozważania dotyczące produkcji, wykończenia i kontroli
- Geometria łącza kontroluje elastyczność, masę na metr, odległość połączenia i sposób, w jaki łańcuch siedzi wokół osprzętu; sama średnica nominalna nie wystarcza do wyboru części zamiennej.
- Krótki łańcuch łączy daje kompaktowy wzór łączy i ogólnie wyższą gęstość łączy, podczas gdy średni łańcuch łączy równoważy elastyczność i masę.Łańcuch o długim połączeniu wykorzystuje wydłużony rozstaw dla mniejszej liczby połączeń i łatwiejszego połączenia, ale nie jest automatycznie odpowiedni do większego obciążenia.
- W inspekcji fabrycznej należy uwzględnić lokalizację spawania, jakość fuzji, powtarzalność wymiarów oraz brak szkodliwych pęknięć lub poważnych deformacji.
- Czarny lub kolorowy łańcuch zapewnia ograniczoną ochronę przed korozją i zazwyczaj wymaga odpowiedniego przechowywania, smarowania lub powłoki projektowej, gdy ekspozycja na korozję jest znaczna.
- Galwanizacja na gorąco zwiększa odporność na korozję, ale grubość powłoki może mieć wpływ na odległość, masę, wygląd powierzchni i kompatybilność z ściśle dopasowanymi złączami lub kalibrowanym sprzętem.
- Opcje ze stali nierdzewnej i stali stopowej muszą korzystać z własnego certyfikatu materiału, tabeli obciążenia, obróbki cieplnej i podstawy badawczej; tabela ze stali węglowej nie powinna być ponownie wykorzystywana do innego materiału.
- Badania dowodowe, badania obciążenia przełomowego, pobieranie próbek wymiarowych, oznakowanie i identyfikowalność powinny być określone w specyfikacji zakupu, a nie wynikać z nazwy produktu.
- Podany opis obejmuje cechę odporną na ciepło, ale nie przedstawiono zakresu temperatur ani redukcji obciążenia podwyższonej temperatury.Odporność na ciepło nie powinna być publikowana, dopóki nie zostanie potwierdzona materiał i dopuszczalna temperatura użytkowania.
Atrybuty niestandardowe
- Kategoria produktu: Spawany łańcuch otwarty → dostarczany na rynek australijski do zastosowań morskich i ogólnego użytku.
- Rodzaj łącznika: krótki / średni / długi → wybierz zgodnie z kompaktowością, elastycznością, podłączeniem i wagą łańcucha.
- Wielkość nominalna: 3×24 mm w zależności od rodzaju łącza → potwierdź rzeczywistą średnicę pręta S i wymiary łącza R / F.
- Materiał: stal węglowa jako podstawa odniesienia → stal nierdzewna lub stal stopowa wymaga oddzielnego potwierdzenia i danych technicznych.
- Wykończenie powierzchniowe: czarne wykończenie lub galwanizowane na gorąco → polerowane wykończenie jest zwykle stosowane w stali nierdzewnej, a nie w standardowym łańcuchu ze stali węglowej.
- Obciążenie robocze: wartość odniesienia zawarta w tabeli → nie należy ponownie oznaczać jako obciążenie przeciwobciążenie, obciążenie awaryjne, podnoszenie WLL, pojemność kotwiczenia lub objętość homologowaną klasą.
- Opcja klasy L: odrębna rodzina łańcuchów krótkich łączy → należy potwierdzić standard, czynnik konstrukcji, oznakowanie i certyfikat.
- Wartość 70 Opcja: odrębna rodzina łańcuchów przytrzymujących do transportu → zdolność wiązania i zgodność z AS/NZS 4344 muszą być wymienione oddzielnie; nie są one stosowane do podnoszenia.
- Status łańcucha kotwiczenia morskiego: Należy potwierdzić → wymieniony łańcuch o otwartym połączeniu nie jest automatycznie klasyfikowanym łańcuchem kotwiczenia statku lub łańcuchem kotwiczenia na morzu.
- Status dostaw: Produkt pochodzący z źródeł → dostarczony przez wykwalifikowane fabryki partnerskie z uzgodnioną inspekcją, oznakowaniem i zakresem dokumentów.
Jak to działa
Siła wchodzi przez zgodną kotwicę, kajdanki, hak, or connection point → Each welded link transfers tensile force to the next link → Link pitch and inside dimensions control articulation and fitting clearance → Surface finish reduces environmental attack → Periodic inspection identifies wear, korozja, wydłużenie, zniekształcenie i uszkodzenie spawania
Wnioski
Marine utility anchoring | General mooring and berth-side utility use | Drag chains | Barrier and safety chains | Pump and suspension applications where specified | Agricultural use | Industrial restraint | General fabrication and maintenance | Replacement chain matching
Certyfikacje i zakres dostaw
Certyfikaty fabryczne, raporty z inspekcji producentów, zapisy dowodowych testów i inspekcje osób trzecich mogą być zorganizowane zgodnie z wybranym typem łańcucha, stopniem, zdolnością fabryki i wymaganiami zamówienia.Certyfikacja społeczności klasowej nie jest standardowa dla tego ogólnego łańcucha otwartego połączenia i musi zostać potwierdzona przed cytowaniem, gdy łańcuch jest przeznaczony do zastosowań morskich kontrolowanych klasą.
Opcje certyfikacji: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certyfikat badawczy producenta i certyfikat zakładu dostępne tylko wtedy, gdy jest to wymagane przez projekt,wspierane przez wybrany zakład, a następnie zaakceptowane przez odpowiednią procedurę inspekcyjną lub klasową.
Rysunek i zdjęcia
Częste pytania
P1: Czy jest to to samo, co klasyfikowany łańcuch kotwicowy statku?
Odpowiedź 1: Nie. W załączonej tabeli opisano spawany łańcuch otwarty w krótkich, średnich i długich wzorach. Zamówienie łańcucha kotwicza na statku zazwyczaj wymaga oddzielnie potwierdzonego typu łańcucha, klasy materiału,średnica nominalnaTermin "Łańcuch kotwicowy" powinien być używany dopiero po potwierdzeniu przeznaczonego zbiornika i wymogu homologacji.
P2: Czy wymieniony łańcuch może być używany do podnoszenia nad głową lub przytrzymującego transport?
Odpowiedź 2: Nie jest to domyślne. Łańcuch podnoszący musi być dostarczony w odpowiedniej klasie podnoszenia z odpowiednim oznakowaniem, badaniem i certyfikacją.Łańcuch transportowy klasy 70 jest odrębnym produktem zgodnym ze standardem wiązania i nie jest łańcuchem podnoszącym.Ogólne łańcuchy średnich i długich łączy nie powinny być promowane do podnoszenia powietrza, chyba że specjalna certyfikowana specyfikacja produktu wspiera to stosowanie.
P3: Jakie informacje są wymagane do dokładnej oferty?
A3: Potwierdzenie zastosowania, rodzaj łącznika, wielkość nominalna, wymagana podstawa obciążenia, materiał i stopień, wykończenie, całkowita długość i długości cięcia, wyposażenie końcowe, stosowana norma, zakres badań i certyfikatów, oznakowanie,ilość, opakowanie, miejsce przeznaczenia i data dostawy.
