Łańcuch ogniwowy średni typu brytyjskiego | łańcuch stalowy spawany 3,2–25,4 mm

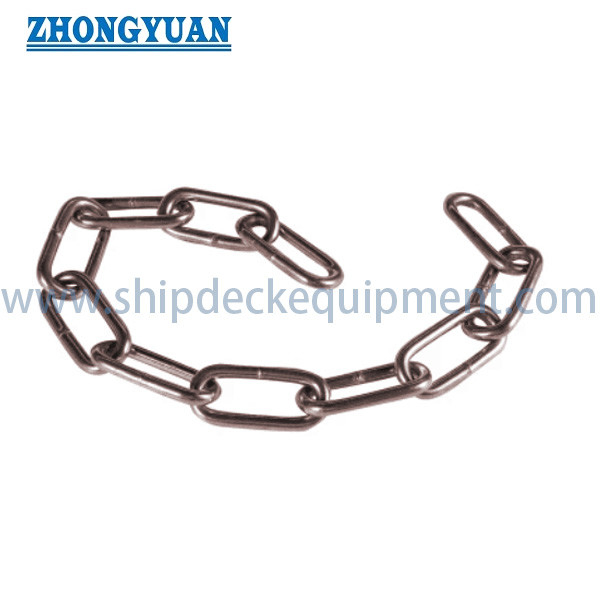

Brytyjski Standardowy Łańcuch Ogniwowy Średniej Wielkości | 3,2–25,4 mm Spawany Łańcuch Stalowy

Przegląd Produktu

Brytyjski standardowy łańcuch ogniwowy średniej wielkości to spawany łańcuch z okrągłej stali o proporcjach ogniw pomiędzy wzorami ogniw krótkich i długich, powszechnie oferowany do ogólnych zastosowań inżynieryjnych. Dostarczany zakres obejmuje nominalne średnice drutu od 3,20 do 25,40 mm, z odniesieniami wagowymi dla wykończenia czarnego i ocynkowanego ogniowo. Geometria ogniw średniej wielkości zapewnia większą przestrzeń wewnętrzną niż łańcuch ogniw krótkich, pozostając jednocześnie bardziej kompaktowym niż wzór ogniw długich.

Produkt ten powinien być traktowany jako spawany łańcuch ogniwowy ogólnego przeznaczenia, niekalibrowany, chyba że w specyfikacji zakupu potwierdzono dokładny standard, klasę stali, klasę produkcji, dopuszczalne obciążenie robocze i certyfikat testowy. Nie jest to łańcuch przenośnikowy z ogniwami zagiętymi, łańcuch podnoszący, zawiesie łańcuchowe, kalibrowany łańcuch podnosnikowy, łańcuch kotwiczny ani certyfikowany łańcuch cumowniczy. Podane wartości obciążenia próbnego i obciążenia zrywającego są jedynie danymi mechanicznymi referencyjnymi i nie mogą być przedstawiane jako dopuszczalne obciążenie robocze.

Szybka Specyfikacja

• Forma produktu: Spawany łańcuch ogniwowy średniej wielkości z okrągłej stali → łańcuch ogólnego przeznaczenia o pośrednim skoku i praktycznej przestrzeni wewnętrznej ogniwa.
• Zakres średnic nominalnych: 3,20–25,40 mm (1/8–1 cala) → obejmuje rozmiary do lekkich zastosowań po większe łańcuchy do ogólnych zastosowań inżynieryjnych.
• Dostarczane wymiary ogniw: średnica D, skok L i szerokość zewnętrzna W → kluczowe wartości do sprawdzania przestrzeni, połączeń i wymiany.
• Referencyjne obciążenie próbne: 200–12 150 kg w dostawie → podstawę jednostki i procedurę testową należy potwierdzić przed użyciem umownym.
• Referencyjne obciążenie zrywające: 400–24 300 kg w dostawie → nie jest to WLL, SWL, MWL ani nośność.
• Wykończenie powierzchni: dane wagowe B.F. i H.D.G. → interpretowane jako wykończenie czarne i ocynkowane ogniowo, z zastrzeżeniem potwierdzenia zamówienia.
• Podstawa długości dostawy: masa netto na 200 stóp (60,96 m) → przydatne do obliczeń zwojów, bębnów, ładunków i zapasów.
• Przeznaczenie: ogólne zastosowania inżynieryjne, zabezpieczające, rolnicze, barierowe i morskie ogólnego przeznaczenia → zastosowania podnoszące i wspierające personel są wykluczone, chyba że są oddzielnie certyfikowane.

Główne Parametry Techniczne

Przewodnik Wyboru i Zapytania

Krok 1: Potwierdź żądany produkt jako spawany łańcuch ogniwowy średniej wielkości w stylu brytyjskim i podaj wszelkie obowiązkowe numery norm, rysunki, klasy lub próbki zamienne.

Krok 2: Wybierz średnicę nominalną D i potwierdź skok L, szerokość zewnętrzną W, wymagane luzy wewnętrzne, rozmiar łącznika i całkowitą długość łańcucha.

Krok 3: Opisz rzeczywiste zadanie, obciążenie statyczne lub dynamiczne, narażenie środowiskowe oraz czy łańcuch jest używany do zabezpieczania, mocowania, jako bariera, w zastosowaniach rolniczych, morskich ogólnego przeznaczenia, czy do innych celów inżynieryjnych.

Krok 4: Potwierdź klasę stali, wymaganą obróbkę cieplną, proces spawania, tolerancję wymiarową, wykończenie powierzchni oraz czy łańcuch musi być kalibrowany do koła lub mechanizmu.

Krok 5: Zdefiniuj wymagane dokumenty: certyfikat materiałowy, raport wymiarowy, certyfikat testu partii, test zrywania, raport powłoki, inspekcję strony trzeciej lub obecność kupującego.

Krok 6: Podaj ilość, długość na zwój/wiązki/bęben, opakowanie, oznakowanie, miejsce docelowe, czas dostawy oraz zdjęcia lub rysunki pasujących elementów, jeśli są dostępne.

Konstrukcja Łańcucha

Ogniwo z okrągłej stali | Pośredni skok ogniwa | Spawane połączenie na każdym ogniwie | Obszar spawania z usuniętym nadlewem, jeśli określono | Geometria niekalibrowana, chyba że potwierdzono | Wykończenie czarne lub określona powłoka cynkowa | Dostawa w zwojach, wiązkach, na bębnach lub w odcinkach ciętych

Uwagi dotyczące produkcji i kontroli jakości

• Średnica drutu, skok i szerokość ogniwa powinny być kontrolowane razem, ponieważ dopasowanie łącznika i masa łańcucha zależą od wszystkich trzech wymiarów, a nie tylko od średnicy.
• Połączenie spawane jest krytycznym obszarem produkcyjnym. Wniknięcie spoiny, usunięcie nadlewu, profil lokalny, pęknięcia i stan strefy wpływu ciepła powinny być uwzględnione w inspekcji produkcyjnej.
• Jeśli wymagane jest obciążenie próbne lub testowe, poziom obciążenia, częstotliwość próbkowania, kalibracja maszyny testującej, kryterium wydłużenia trwałego i treść certyfikatu powinny zostać uzgodnione przed produkcją.
• Testy zrywania są niszczącymi testami próbek. Podane obciążenie zrywające nie ustala dopuszczalnego obciążenia roboczego bez obowiązującej normy, klasy, współczynnika bezpieczeństwa, przeznaczenia i możliwego do prześledzenia podstawy testu.
• Nie należy zakładać, że niekalibrowany łańcuch ogniwowy średniej wielkości będzie prawidłowo działał na kołach zębatych, kołach łańcuchowych, kołach napędowych lub mechanizmach podnoszących; skok i tolerancje wymiarowe muszą pasować do sprzętu.
• Cynkowanie ogniowe powinno być stosowane po spawaniu i przygotowaniu powierzchni. Przyrost powłoki może zwiększyć masę i nieznacznie zmniejszyć wymiary wewnętrzne, co należy wziąć pod uwagę przy ciasno dopasowanych elementach.
• Cięte końce i elementy łączące powinny być dobrane do tego samego zamierzonego zastosowania i kompatybilnych wymiarów. Najsłabszy łącznik lub metoda łączenia może określać kompletny zespół.

Dane obciążeniowe i ograniczenia użytkowania

• Podane wartości obciążenia próbnego stanowią dokładnie połowę podanych wartości obciążenia zrywającego, ale nie ustalają one WLL, SWL, MWL ani współczynnika bezpieczeństwa bez potwierdzonej normy, klasy, przeznaczenia i podstawy testowej.
• Obciążenia udarowe, obciążenia boczne, skręcanie, węzłowanie, zużycie, korozja, zginanie na małych promieniach i niekompatybilne łączniki mogą zmniejszyć użyteczną wytrzymałość.
• Łańcuch ten nie jest przedstawiany jako łańcuch podnoszący, zawiesie łańcuchowe, łańcuch podnośnika, łańcuch zabezpieczający przed upadkiem, łańcuch do podtrzymywania personelu ani sprzęt do przenoszenia ładunków nad głową.
• W przypadku mocowania lub zabezpieczania ładunku należy określić dopuszczalną nośność, kompatybilne końcówki, urządzenie napinające, kryteria inspekcji i obowiązujące przepisy projektowe lub transportowe.

Opcje wykończenia powierzchni

• Wykończenie czarne (B.F.): łańcuch w kolorze naturalnym lub czarny do suchego lub chronionego ogólnego użytku → należy potwierdzić dokładny stan oleju, czernienia lub powłoki.
• Ocynkowany ogniowo (H.D.G.): łańcuch pokryty cynkiem dla lepszej odporności na korozję atmosferyczną → należy określić normę powłoki, minimalną wymaganą powłokę, wygląd i inspekcję po cynkowaniu.
• Wykończenie malowane, galwanizowane elektrolitycznie lub specjalnie platerowane: dostępne tylko po uzgodnieniu → należy określić proces, grubość powłoki, kolor, przydatność do środowiska i ochronę opakowania.

Atrybuty niestandardowe

• Nazwa produktu: Brytyjski Standardowy Łańcuch Ogniwowy Średniej Wielkości → powszechna nazwa rynkowa; należy potwierdzić dokładną obowiązującą normę.
• Forma łańcucha: Spawany łańcuch ogniwowy z okrągłej stali → nie jest to łańcuch przenośnikowy z ogniwami zagiętymi.
• Średnica nominalna: 3,20–25,40 mm → wybierać razem ze skokiem, szerokością, przeznaczeniem i geometrią łącznika.
• Kalibracja: Nie jest kalibrowany, chyba że określono inaczej → nie nadaje się automatycznie do kół zębatych, kół łańcuchowych ani podnośników.
• Materiał: Klasa stali do potwierdzenia → stal węglowa jest powszechną podstawą; stal stopowa wymaga określonej klasy i właściwości mechanicznych.
• Wykończenie: B.F. / H.D.G. jako podstawowe opcje w tabeli → alternatywne powłoki wymagają oddzielnego potwierdzenia.
• Długość dostawy: Odcinek cięty, zwój, wiązka lub bęben → podać tolerancję długości i wymagania dotyczące opakowania.

Zastosowania

Zabezpieczanie ogólne inżynieryjne | Zastosowania rolnicze i gospodarskie | Bramy, bariery i ogrodzenia | Mocowanie przemysłowe | Zastosowania budowlane i warsztatowe | Morskie zastosowania ogólne niepodnoszące | Potwierdzona wymiana wymiarowa

Inspekcja i Dokumentacja

Inspekcja i dokumentacja mogą być zorganizowane zgodnie z potwierdzoną normą, klasą, partią, zakresem testów i wymogami dotyczącymi powłoki. Certyfikat testu producenta, karta materiałowa, raport wymiarowy, raport powłoki lub protokół inspekcji strony trzeciej powinny zostać określone przed wyceną; certyfikacja klasyfikacyjna nie jest zakładana.

Rysunki i Zdjęcia

FAQ

P1: Czy ten produkt to łańcuch z ogniwami zagiętymi?

O1: Nie. Podane wymiary opisują spawane ogniwa okrągłe o średnicy D, skoku L i szerokości W. Łańcuchy młynarskie lub holownicze z ogniwami zagiętymi to łańcuchy przenośnikowe o innej geometrii ogniw bocznych, łącznikach i wymaganiach dotyczących kół zębatych.

P2: Czy podane obciążenie próbne lub obciążenie zrywające może być używane jako nośność?

O2: Nie. Tabela nie podaje WLL, SWL, klasy podnoszenia, współczynnika bezpieczeństwa, normy akceptacji ani kompatybilnych elementów podnoszących. Do operacji podnoszenia wymagany jest oddzielnie certyfikowany łańcuch podnoszący zgodny z obowiązującą normą dla łańcuchów podnoszących.

P3: Jakie informacje są potrzebne do dokładnej wyceny?

O3: Podaj średnicę, skok, szerokość, całkowitą ilość, długość na opakowanie, przeznaczenie, klasę materiału, wykończenie czarne lub ocynkowane, zakres testów i certyfikatów, opakowanie, miejsce docelowe, czas dostawy oraz dokładną normę lub próbkę referencyjną, jeśli wymagana jest wymiana.
